ABB SC520M 3BSE016237R1 MasterBus 300E 网络卡 – 高速冗余通信核心备件！

描述

ABB SC520M 3BSE016237R1：这款DCS 系统的核心冗余网络接口卡，是控制网络里的“硬通货”！它的核心功能是作为 ABB Advant AC400 等控制器连接 MasterBus 300E 高速冗余网络的适配器，保障控制器之间的实时数据交换和 CPU 故障的无扰动切换。兼容平台：Advant OCS，功能类型：MB300E 网络通信，关键参数：物料号 3BSE016237R1。专治各种复杂的控制级网络冗余和数据实时性需求。

SC520M 3BSE016237R1 产品概述

兄弟，你提供的 ABB SC520M 3BSE016237R1 模块，是 ABB Advant OCS 系统中高可用性 (High Availability) 控制的关键组件。它的核心定位是作为主控制器（例如 AC400 CPU）与 MasterBus 300E 控制网络之间的物理和协议接口。MB300E 是 ABB 早期用于连接控制层设备和操作员站的高速工业以太网。这块卡 ABB SC520M 3BSE016237R1 正是插在 AC400 控制器的专用槽位上，负责将 CPU 产生的控制数据流，高效地打包成网络数据包并发送出去。

型号中的 SC520M 表明了它继承了 SC520 的通信功能，同时进行了增强或优化 (Modified/Enhanced)，以支持更先进的 MB300E 高速总线，甚至可能支持光纤连接以实现更长的传输距离和更高的抗电磁干扰 (Electromagnetic Immunity) 能力。它的价值在于其对 MB300E 冗余协议的硬件级支持，确保了连接在网络上的冗余控制器能够实时、准确地同步数据。在关键的流程工业中，一旦主控制器故障，备用控制器需要毫秒级地接管控制权，而这都依赖于 ABB SC520M 3BSE016237R1 提供的快速、无缝、冗余的通信通道。

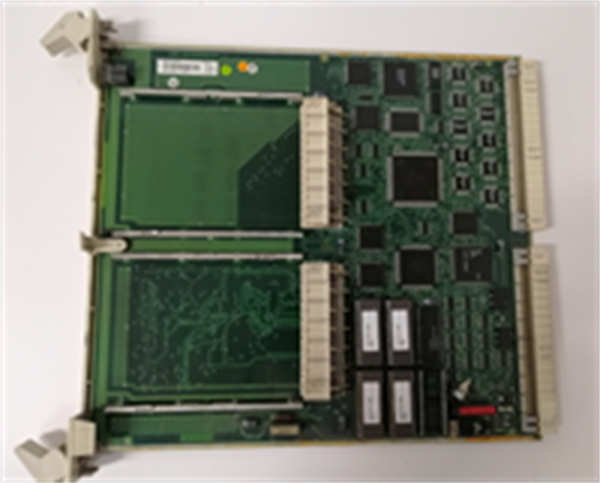

ABB SC520M 3BSE016237R1

SC520M 3BSE016237R1 技术规格

主要特点和优势

老哥，要聊这 ABB SC520M 3BSE016237R1 的优势，那必须是它的冗余能力和高速数据吞吐量，它是保障 DCS 系统“永不停机”的核心。

关键的 MasterBus 300E 冗余通信：这块卡最牛的地方，就是它对 ABB MasterBus 300E 这种控制级冗余网络的完美支持。在高端 DCS 应用中，控制器冗余 (Controller Redundancy) 是标配，它意味着两套 CPU 都在同时运行，主 CPU 实时将数据和状态同步给备用 CPU。而 ABB SC520M 3BSE016237R1 就是这个同步通道。它能确保在主卡故障时，备用 CPU 能通过其备用网络通道，在数毫秒内实现无扰动切换 (Bumpless Transfer)，继续执行控制任务，这是传统 PLC 无法比拟的高可用性。

高性能与系统级集成：作为 ABB 专门为 Advant 平台设计的产品，SC520M 3BSE016237R1 保证了最高的系统集成度 (System Integration)。它无需外部配置工具，所有的网络参数和地址配置都集成在 AC400 控制器的组态环境中。其内置的通信处理单元极大地减轻了 CPU 的网络处理负担，让 CPU 能将资源集中于控制算法和逻辑运算。对于维护老系统可靠性的客户来说，原厂的 ABB SC520M 3BSE016237R1 能够完美匹配 AC400 的固件 (Firmware) 和操作系统 (Operating System)，是维持系统高速运行的唯一选择。

The ABB SC520M 3BSE016237R1 is the definitive MasterBus 300E communication module, primarily distinguished by its robust support for network redundancy at the control layer. This module is essential for the AC400 platform to achieve high availability, facilitating the deterministic and real-time synchronization of data between redundant controller pairs. This capability ensures a fault-tolerant system where the switchover between primary and backup controllers is virtually instantaneous. The SC520M 3BSE016237R1 utilizes dedicated on-board processing to handle the MB300E protocol, offloading the central CPU and maximizing the processor’s resources for executing critical control algorithms. Its design is meticulously integrated with the Advant OCS architecture, offering guaranteed protocol compatibility and superior performance over standard network interfaces, thus making the **ABB SC520M 3BSE016237R1}$ a vital component for sustaining control network stability.

应用领域

这 ABB SC520M 3BSE016237R1 模块，是所有使用 ABB Advant OCS DCS 的关键控制回路。

电力与核电站：在对稳定性和安全性要求极高的锅炉控制、汽轮机保护和反应堆辅助系统中，AC400 冗余控制器通过 SC520M 3BSE016237R1 实时同步，保障了任何通信故障都不会导致控制权的丢失。

石油天然气与连续流程工业：在炼油厂的催化裂化、加氢精制等连续生产单元，以及乙烯装置中，ABB SC520M 3BSE016237R1 是连接冗余主控制器的神经中枢，确保了工艺过程的不间断和高效率。

高危工业安全系统：虽然它本身不是安全仪表系统（SIS）的一部分，但在一些高可用性的控制系统中，它确保了基本过程控制系统 (BPCS) 能够在任何故障发生时，依然保持控制和监测能力，为操作员争取到安全处理的时间。

相关产品

ABB SC520M 3BSE016237R1 模块作为 MB300E 网络接口，通常需要与以下 ABB 产品家族配套使用：

ABB AC450 / AC460：Advant Controller 系列中的主控处理器，SC520M 模块直接插入其内部。

ABB TB807：ABB MasterBus 300E 网络常用的总线终端或连接器，用于连接 SC520M 的网络端口。

ABB CI853 / CI854：AC800F 或 AC800M PLC 平台上的以太网通信模块，功能上与 SC520M 类似，但用于新平台。

ABB PFEA111：变频器或电机驱动器的现场总线适配器，与 SC520M 模块位于不同的网络层，但服务于同一控制系统。

ABB SC520 3BSE003816R1：SC520M 的前代或标准版本，通常用于非冗余或带宽要求较低的 MasterBus 应用。

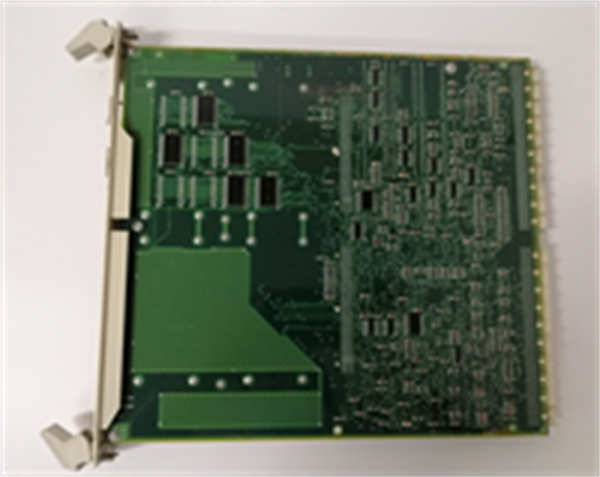

ABB SC520M 3BSE016237R1

安装与维护

安装前准备:安装 ABB SC520M 3BSE016237R1 模块时，必须确保 AC400 控制器电源已断开，并严格遵守防静电操作规程。SC520M 3BSE016237R1 模块通常是内嵌式的，需要正确地插入控制器主板上的专用槽位。连接 MB300E 通信电缆时，务必核对连接器的类型（可能是 BNC 或 RJ45），并确保网络终端电阻或光纤收发器安装正确。安装完成后，必须在 ABB 的工程师站中进行网络地址、冗余路径和 SC520M 3BSE016237R1 模块状态的配置和检查。

维护建议: ABB SC520M 3BSE016237R1 模块的维护核心是冗余链路的持续诊断。定期通过 AC400 诊断工具检查 SC520M 3BSE016237R1 模块上的状态 LED（特别是链路状态和冗余状态）。如果冗余链路出现故障，应立即检查通信电缆的完整性、连接器的紧固度以及网络终端设备的供电。
