ABB RTAC-01 – 脉冲编码器接口模块，驱动控制的“精准之眼”！

描述

ABB RTAC-01 是一款专为ABB ACS800和DCS800系列变频器及直流调速器设计的脉冲编码器接口模块。它能将数字脉冲编码器信号精准接入驱动器，提供精确的速度和位置反馈，实现高精度的运动控制。该模块支持差分或单端信号输入，可接受15 VDC或24 VDC信号，最大频率200 kHz。RTAC-01是确保变频器对电机进行精确速度或位置控制的关键组件，是ABB传动系统中的“眼睛”和“耳朵”。别瞅了，原厂正品，有货就发，不耽误你活儿！

RTAC-01 产品概述

在现代工业自动化，尤其是需要精确速度和位置控制的传动应用中，电机和变频器（Variable Frequency Drive, VFD）的协同工作是重中之重。要让电机“指哪打哪”，就得有一个精准的反馈机制。而今天咱们要聊的这个ABB RTAC-01 模块，就是ABB驱动系统里的“关键一环”。它可不是一个独立的控制器，而是ABB ACS800交流变频器和DCS800直流调速器的“眼睛”——一个专门的脉冲编码器接口模块。

ABB RTAC-01 的核心职责，就是将各种数字脉冲编码器（Pulse Encoder），比如旋转编码器（Rotary Encoder），产生的速度和位置信号，准确无误地传输给驱动器。这些编码器通常安装在电机轴上，每当电机转动，它们就会发出脉冲信号，RTAC-01负责接收、处理这些信号，并将其转化为驱动器能理解的语言。有了这些精准的反馈信息，ACS800或DCS800驱动器就能实现闭环控制（Closed-loop Control），确保电机在各种负载条件下都能保持设定的精确速度，或者准确地停留在指定位置。可以说，ABB RTAC-01 的存在，极大地提升了传动系统的控制精度和响应速度，是实现高性能运动控制不可或缺的“神助攻”。

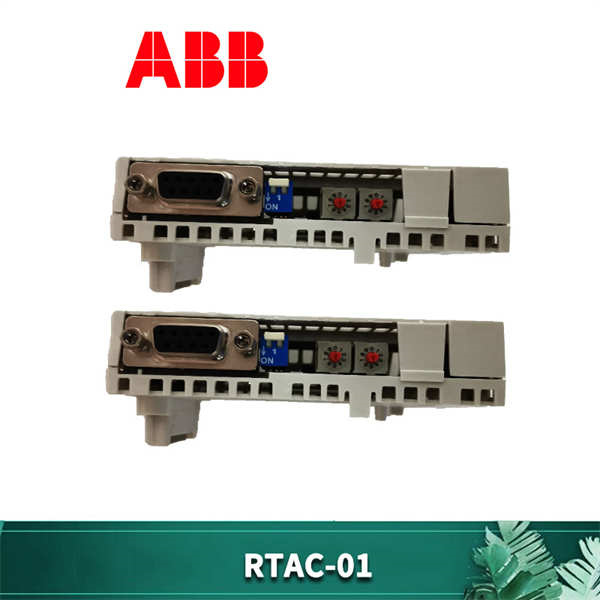

ABB RTAC-01

RTAC-01 技术规格

主要特点和优势

这块ABB RTAC-01 的厉害之处，用我们行里人的话来说，就是“专一而精，小身材大作为”。首先，它最显著的特点就是高兼容性和无缝集成（Seamless Integration）。作为ABB ACS800和DCS800系列驱动器的专用选件模块，RTAC-01 在设计之初就考虑到了与这些驱动器的完美匹配。它直接插入驱动器的内部选件插槽（Option Slot），无需额外接线和供电，安装起来那叫一个简单快捷，插上就能用，省心省力。这种紧密的集成度，也保证了数据传输的高速和稳定，避免了外部干扰。

其次，ABB RTAC-01 在**信号处理能力（Signal Processing Capability）**上也是一把好手。它能接收最高200 kHz的脉冲频率，这意味着即使在高速运动的应用中，它也能捕捉到电机轴的微小变化，确保反馈信号的实时性和准确性。它同时支持差分（Differential）和单端（Single-ended）编码器输入，这大大增加了它的应用范围和灵活性，无论是哪种类型的编码器，RTAC-01都能轻松应对。此外，它还能从驱动器的内部电源（Internal Power Supply）供电，省去了外部电源的麻烦，也降低了整体系统的复杂性。它的存在，使得ACS800和DCS800驱动器能够真正发挥出其高精度速度和位置控制的潜力，广泛应用于需要精确同步、定位和速度调节的工业场景，例如印刷机械、纺织机械、起重机、机床等。可以说，ABB RTAC-01 就是驱动器实现“精确打击”的“眼睛”，没有它，驱动器就成了“睁眼瞎”，无法实现高性能运动控制。

The ABB RTAC-01 is a specialized pulse encoder interface module that serves as a vital component for achieving high-precision motor control with ABB’s ACS800 and DCS800 drive series. Its primary advantage lies in its exceptional compatibility and tight integration with these drives. Designed as an internal option module, the RTAC-01 plugs directly into dedicated slots within the drive, enabling automatic power and signal connections. This streamlined installation process simplifies commissioning and ensures robust data communication, minimizing the risk of external interference.

Furthermore, the RTAC-01 demonstrates strong signal handling capabilities. It can process pulse frequencies up to 200 kHz, allowing for accurate speed and position feedback even in demanding high-speed applications. The module supports both differential and single-ended pulse encoder inputs, providing versatility to accommodate various encoder types. Its ability to draw power directly from the drive’s internal supply reduces system complexity and eliminates the need for external power sources. By providing precise and reliable feedback, the ABB RTAC-01 empowers the ACS800 and DCS800 drives to execute sophisticated closed-loop control strategies, crucial for applications requiring exact synchronization, precise positioning (Precise Positioning), and accurate speed regulation (Accurate Speed Regulation) in diverse industrial sectors like printing, textiles, cranes, and machine tools. Essentially, the RTAC-01 is the “eyes” of the drive, enabling it to achieve superior motion control performance.

应用领域

ABB RTAC-01 模块虽然是个小东西，但它在很多对运动控制精度要求极高的工业场合，那可是“香饽饽”，少不了它：

印刷机械和包装机械：这些设备对速度同步和定位精度要求非常高，RTAC-01确保了印刷过程中的精准套色和包装过程中的精确切割与封口。

纺织机械：从纺纱到织布，各个环节都需要精确的速度控制和同步，RTAC-01为驱动器提供可靠的反馈，保证产品质量和生产效率。

起重机和电梯：对于需要精准定位和平稳运行的起重设备和电梯，RTAC-01提供了可靠的位置反馈，确保了运行的安全性和舒适性。

机床和数控设备：在这些需要高精度定位和插补运动的设备中，RTAC-01能够让驱动器实现厘米级甚至毫米级的精准控制，是加工精度的保证。

冶金行业：轧钢机等重载设备，需要精确的速度同步控制才能保证产品质量，ABB RTAC-01 在这里就发挥着关键作用。

物料搬运和输送系统：对于需要精确启动、停止和速度调节的输送带、AGV（自动导引车）等系统，RTAC-01提供了可靠的反馈信号。

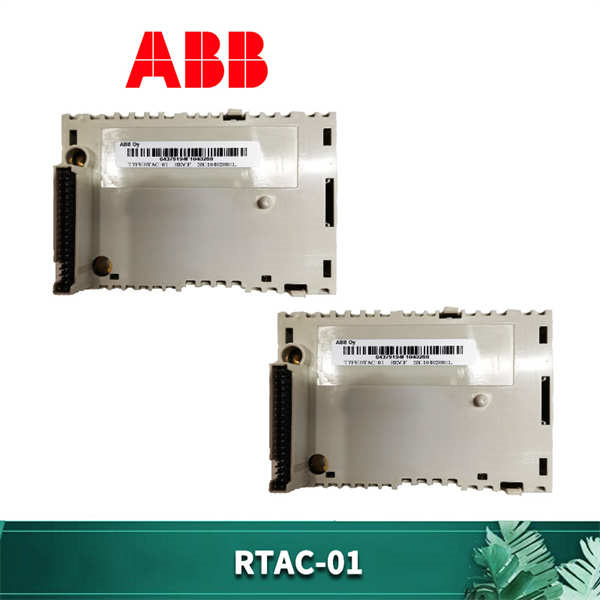

ABB RTAC-01

相关产品

RTAC-01 作为ABB驱动系统的选件，它总是和以下“兄弟”产品形影不离：

ABB ACS800系列变频器：这是RTAC-01最主要的“搭档”，它为ACS800提供了精确的速度和位置反馈接口，实现高性能矢量控制。

ABB DCS800系列直流调速器：除了交流变频器，RTAC-01也同样适用于DCS800直流调速器，为其直流电机提供精准控制。

ABB RMIO系列主控板：RTAC-01模块通常插入到ACS800或DCS800驱动器内部的RMIO系列主控板上，共同构成驱动控制的核心。

各种品牌的脉冲编码器：虽然RTAC-01是ABB的产品，但它能兼容市面上多种主流品牌的数字脉冲编码器，只要编码器输出信号符合其电气规范。

ABB DriveWindow工具软件：工程师们通常会使用DriveWindow或Drive Composer等ABB驱动器调试软件，来对安装了RTAC-01的驱动器进行参数设置、监控和故障诊断。

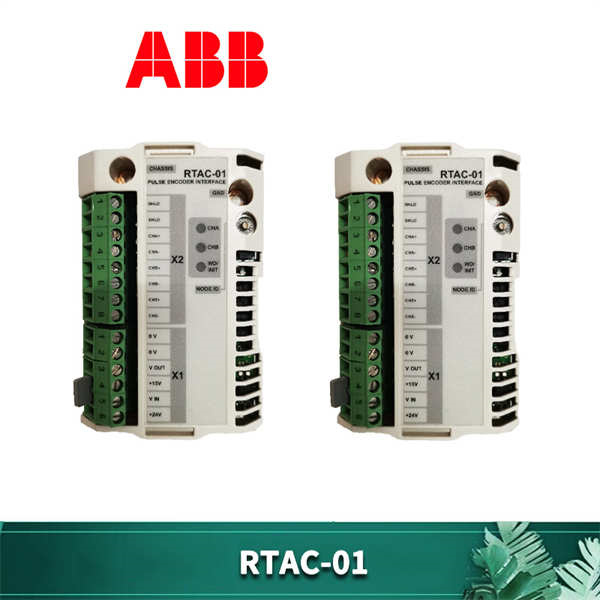

安装与维护:安装ABB RTAC-01 模块，各位兄弟，第一条军规就是：务必断电！而且要等待5分钟，让变频器内部的电容充分放电，这是保命的关键。然后，仔细检查RTAC-01的外观有没有运输磕碰，型号对不对。这个模块是插到ACS800或DCS800驱动器内部的指定插槽（通常是SLOT 1或SLOT 2）的，对准插槽，轻轻按压，听到“咔哒”一声，说明卡扣到位，安装就位了。编码器信号线要严格按照用户手册的接线图连接到RTAC-01的端子上，差分信号（A/A’, B/B’, Z/Z’）要接对，屏蔽层必须可靠接地到驱动器机箱，这是抵抗外部干扰、保证信号完整性的关键。

维护建议: RTAC-01本身是个非常可靠的模块，日常维护主要以“观察”为主。保持驱动器安装环境的清洁干燥和良好通风，避免过高温度和灰尘堆积。定期检查ABB RTAC-01 的连接线缆是否牢固，有没有松动或破损。如果驱动器系统出现不明故障，或者电机控制精度下降，可以首先检查RTAC-01模块上的诊断LED指示灯，它们会告诉你模块的工作状态。通过ABB的DriveWindow或Drive Composer调试软件，可以进一步查看编码器反馈信号的状态和故障历史记录。一般情况下，RTAC-01本身很少出故障，多数问题往往出在编码器本身或者连接电缆上。
