ABB RMU610 2VAA008425R1 中继器安装单元/基座模块

描述

ABB RMU610 2VAA008425R1是一款专为ABB Symphony Plus分布式控制系统(DCS)设计的基座模块，其主要功能是作为cRBX01紧凑型远程总线扩展器的安装单元。作为Symphony Plus HN800 I/O总线远程扩展解决方案的关键组件，RMU610 2VAA008425R1提供了一个稳固的物理平台，用于承载冗余的cRBX01光纤中继模块，从而实现HN800 I/O总线通过光纤电缆进行远距离传输。

RMU610 2VAA008425R1不仅为cRBX01模块提供了机械安装和固定，还确保了其与电源以及其他HN800 I/O总线组件的正确连接。通过使用RMU610 2VAA008425R1和cRBX01模块，用户可以将HN800 I/O模块部署在远离主控制器的地方，最大化了系统的地理灵活性，这对于大型工厂、分布式资产或需要隔离电气噪声的应用场景至关重要。其坚固的设计和模块化特性，确保了整个远程I/O链路的可靠性和维护便捷性，是实现高效、分布式控制系统的核心支撑。

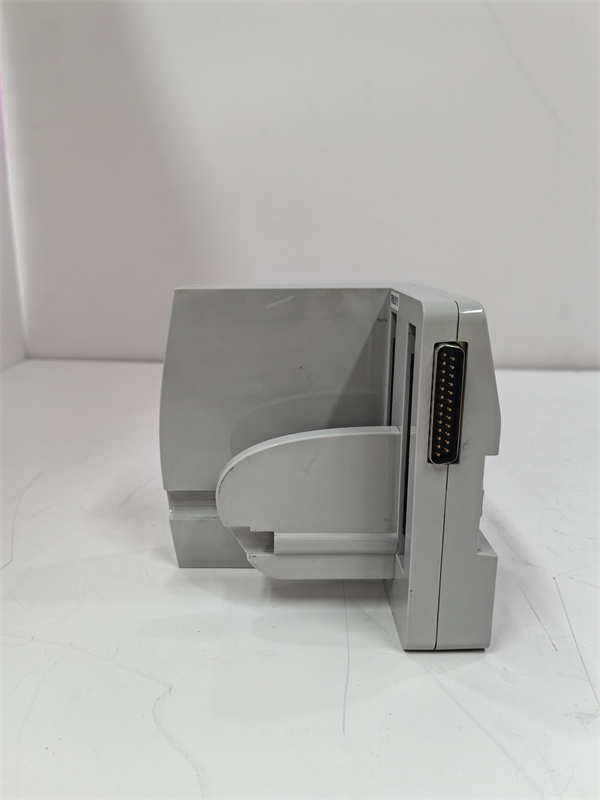

ABB RMU610 2VAA008425R1

技术规格

产品型号：RMU610 2VAA008425R1

制造商：ABB

产品类型：中继器安装单元/基座模块(Repeater Mounting Unit/Base Module)

兼容模块：ABB cRBX01紧凑型远程总线扩展器(Redundant cRBX01)

所属系统：ABB Symphony Plus HN800 I/O总线

安装方式：水平安装(Horizontal)

电池：不含电池

环境要求：标准工业环境(满足IEC/EN 60068-2-1/2/6/27/31)

WEEE类别：5(小型设备，外部尺寸不超过50 cm)

主要特点和优势

专为冗余cRBX01模块设计：ABB RMU610 2VAA008425R1专门用于安装两个cRBX01紧凑型远程总线扩展器，以支持HN800 I/O总线的冗余光纤链路。这种设计确保了即使其中一个cRBX01模块或光纤链路出现故障，系统也能通过冗余路径继续正常通信，从而极大提升了整个控制系统的可用性和可靠性，对于关键工业应用至关重要。

实现I/O远距离扩展：通过配合cRBX01模块，RMU610 2VAA008425R1使得HN800 I/O总线可以通过光纤电缆传输长达3公里，甚至更远。这为大型工厂、地理分布式站点或需要将I/O模块与主控制器物理隔离的应用提供了灵活的解决方案，显著降低了传统铜缆布线的成本和复杂性。

简化安装与维护：RMU610 2VAA008425R1采用模块化设计，cRBX01模块可以轻松插入和固定在基座上。这种“即插即用”的特性简化了安装过程，减少了现场布线错误的可能性。在维护方面，模块化设计也使得故障诊断和部件更换更加便捷，大大缩短了系统停机时间，提高了系统的可维护性。

坚固耐用的工业级设计：ABB RMU610 2VAA008425R1继承了ABB产品一贯的工业级品质，设计用于在恶劣的工业环境中长期稳定运行。它能够承受各种环境挑战，如振动、冲击和宽泛的温度范围，确保了在复杂工业条件下持续可靠的性能。

优化系统布局：RMU610 2VAA008425R1紧凑的物理尺寸使其能够高效利用控制柜空间。通过将远程I/O模块集中安装在RMU610上，可以实现更整洁、更有序的系统布局，有助于提高散热效率和维护便利性。

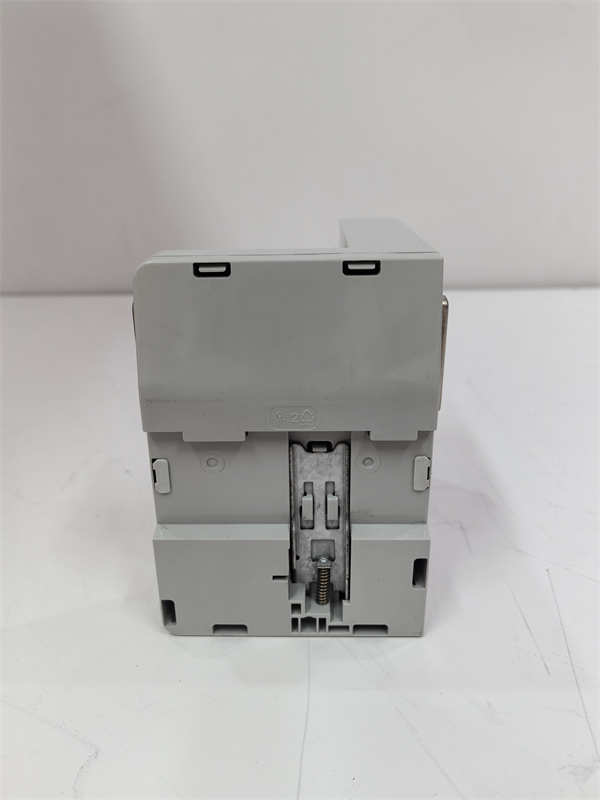

ABB RMU610 2VAA008425R1

应用领域

ABB RMU610 2VAA008425R1基座模块主要应用于对分布式控制系统灵活性、可靠性、远距离通信和空间效率有高要求的工业领域：

大型过程工业：在电力、石油天然气、化工、采矿、冶金、造纸和水处理等大型过程工业中，设备通常分布在广阔的区域。RMU610 2VAA008425R1配合cRBX01模块，能够将HN800 I/O模块远程部署到现场，从而减少了长距离模拟信号布线，降低了安装成本，并提升了分布式控制系统的整体性能和可靠性。

分布式资产管理：对于拥有多个地理分散的泵站、阀门组、传感器阵列或子站点的应用，例如油气管道、水利灌溉系统或铁路基础设施，RMU610 2VAA008425R1使得可以通过光纤将这些远程I/O接入中央控制系统，实现集中监控和管理。

高EMI/RFI环境：在存在强电磁干扰(EMI)或射频干扰(RFI)的工业环境中，如靠近大型电机、变频器或高压设备的区域，使用光纤通信（通过cRBX01和RMU610 2VAA008425R1）可以有效隔离电气噪声，确保信号传输的纯净性和稳定性。

危险区域应用：虽然RMU610 2VAA008425R1本身通常安装在非危险区域，但其所连接的cRBX01模块可能支持将I/O模块部署在危险区域的认证，从而为这些特殊环境下的设备连接提供安全、可靠的解决方案。

系统升级与改造：对于现有使用ABB Symphony Plus系统需要扩展I/O范围或升级通信距离的客户，RMU610 2VAA008425R1提供了一个模块化、高效的解决方案，使其能够利用现有架构进行灵活的系统扩展，实现“进化而不淘汰”的理念。

相关产品

与ABB RMU610 2VAA008425R1基座模块紧密相关的产品主要包括ABB Symphony Plus HN800系列中的其他模块以及远程总线扩展器：

ABB cRBX01(2VAA008424R1)紧凑型远程总线扩展器：这是RMU610 2VAA008425R1专门用于安装和支持的核心光纤中继模块。RMU610通常与两个cRBX01模块配套使用，以实现冗余光纤通信。

ABB HRBX01K02(2VAA009321R1)冗余中继器套件：这是一个套件，通常包含两个cRBX01模块和一个RMU610基座，用于提供完整的冗余远程总线扩展解决方案。

ABB HN800系列I/O模块：包括各种数字量输入/输出模块、模拟量输入/输出模块等，这些模块通过cRBX01模块连接到HN800总线，进而通过RMU610实现远程通信。

ABB HN800系列通信模块：用于HN800 I/O子系统与其他控制系统或现场总线进行通信的模块。

ABB Symphony Plus控制器模块(如SPCxxx系列)：这些是HN800 I/O总线所连接的上位控制单元，负责管理和处理来自远程I/O的数据。

光纤电缆：与cRBX01模块配合使用的多模光纤电缆(例如62.5/125µm)，用于长距离数据传输。

ABB Symphony Plus软件工具：用于HN800系统的组态、诊断和维护，确保包括RMU610在内的所有模块的正常运行。

安装与维护

安装前准备:在安装ABB RMU610 2VAA008425R1基座模块之前，务必详细阅读ABB Symphony Plus系统的相关安装手册和技术文档，特别是关于HN800 I/O总线和远程总线扩展的部分。了解其精确的机械安装步骤、电气连接要求、光纤布线规范和环境限制。进行任何安装或接线操作前，必须严格遵守电气安全规程，包括完全断开相关回路电源，并确保已采取所有必要的安全措施，以防止触电或设备损坏。RMU610 2VAA008425R1设计用于水平安装，并承载cRBX01模块。确保安装位置有足够的空间进行模块插拔和光纤连接，并检查所有接口的兼容性。在安装cRBX01模块时光纤连接器的清洁至关重要，应使用专业工具清洁光纤接头，以确保最佳信号质量。

维护建议:ABB RMU610 2VAA008425R1作为一个无源基座模块，通常无需复杂的日常维护。然而，为了确保其长期稳定的运行，建议定期检查其物理连接，确保所安装的cRBX01模块牢固，没有松动或腐蚀迹象。保持安装RMU610 2VAA008425R1的控制柜内部环境清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以延长模块的使用寿命。光纤连接的清洁度对通信质量至关重要，建议定期检查光纤跳线和接口，清除灰尘或污染物。如果系统出现远程通信异常，应首先检查包括RMU610在内的远程总线扩展设备，并利用ABB Symphony Plus诊断工具进行故障排查。任何涉及模块内部组件的维修或高级故障诊断，都应由经过ABB授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

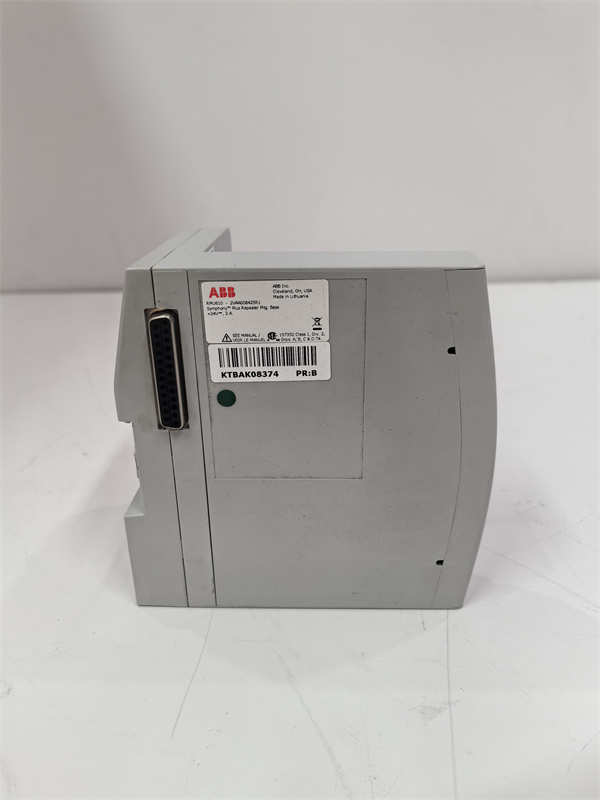

ABB RMU610 2VAA008425R1

产品保障

我们对ABB RMU610 2VAA008425R1基座模块的卓越品质和在ABB Symphony Plus控制系统中的可靠性能提供坚实保障。
