ABB RLM01 3BDZ00398R1IMG – PROFIBUS冗余链路模块，工业通信的“双保险”！

描述

ABB RLM01 (3BDZ00398R1IMG) 是一款专为PROFIBUS网络设计的高级冗余链路模块。它能将非冗余的PROFIBUS-DP/FMS线路转换为两条冗余的RS485线路，或者反向转换，确保在单条线路故障时通信不中断。这款模块支持PROFIBUS-DP传输速率：9.6 Kbps至12 Mbps，具备冗余电源供电（24 VDC）和IP20防护等级，是工业自动化和船舶自动化等高可用性应用场景的理想选择。有了它，你的控制系统通信链路就有了“双保险”，运行更稳定！

RLM01 产品概述

在当今的工业自动化领域，特别是那些对系统可用性（System Availability）和数据传输可靠性有严苛要求的场合，PROFIBUS现场总线（Fieldbus）的应用非常广泛。然而，单条通信线路就像一条“独木桥”，一旦出现故障，整个系统就可能“瘫痪”。而今天咱们要聊的这个ABB RLM01 (3BDZ00398R1IMG) 模块，就是ABB为解决这个痛点而设计的“神器”！它可不是一个简单的中继器（Repeater），而是一个专业的PROFIBUS冗余链路模块。

说白了，ABB RLM01 (3BDZ00398R1IMG) 的核心功能，就是给你的PROFIBUS通信链路加上一层“双保险”。它能把一条普通的PROFIBUS-DP/FMS线路，神奇地转换成两条相互备份的RS485冗余线路（Line Redundancy），反过来也能实现。这意味着，即使其中一条通信线路不小心“趴窝”了，另一条线路也能立即接管，数据传输毫秒级无缝切换，保证你的控制系统（Control System）数据流不会中断。这对于钢铁、化工、电力、石油石化以及船舶等关键工业领域来说，简直是“救命稻草”，因为它直接关系到生产的连续性和设备的安全性。有了ABB RLM01，PROFIBUS网络的单点故障风险大大降低，系统的整体可靠性那真是上了一个大台阶。

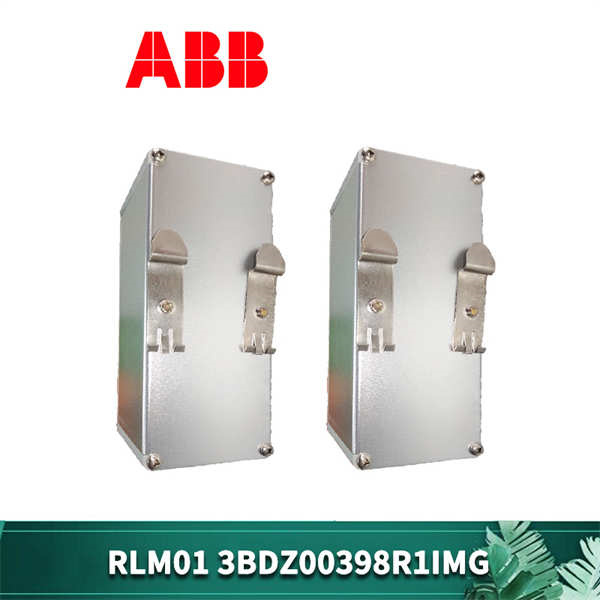

ABB RLM01 3BDZ00398R1IMG

RLM01 技术规格

主要特点和优势

这块ABB RLM01 (3BDZ00398R1IMG) 的厉害之处，用我们行里人的话来说，就是“既能当‘替补’，又能当‘哨兵’，还能当‘放大器’”。首先，它最核心的优势就是通信冗余（Communication Redundancy）。在工业现场，PROFIBUS总线如果中断，那可不是小事。RLM01通过独特的机制，将一条主线（M）的数据，实时复制到两条冗余的A/B线上，反之亦然。一旦某条线路出现故障，它能毫秒级地自动切换到健康的线路，这个切换过程对于上层控制系统和下层现场设备（Field Devices）来说是完全透明的，不影响正常数据流，真正做到了“无缝切换”，极大地提高了系统的可用性（High Availability）。

其次，ABB RLM01 还具备强大的诊断和监控功能（Diagnostic and Monitoring）。它可不是个“傻大个”，能够实时监测三条PROFIBUS线路（A、B、M）的活动状态和错误状态。前面板上的LED指示灯能直观地显示当前的工作状态和故障信息，更牛的是，它还提供一个无源报警触点（Potential-free Alarm Contact），可以连接到上位机或者PLC（Programmable Logic Controller），实现远程的故障报警，让运维人员第一时间掌握网络状况，快速定位和解决问题。此外，RLM01还自带中继器（Repeater）功能。这意味着它不仅能实现冗余，还能对PROFIBUS信号进行整形和放大，有效延长通信距离，改善信号质量，让你的PROFIBUS网络跑得更远、更稳。它的双电源输入设计，也为模块自身的运行提供了冗余保障，就算一路供电出了问题，另一路也能顶上，确保模块本身不会成为单点故障，这在关键应用中简直是“神来之笔”。

The ABB RLM01 (3BDZ00398R1IMG) is a sophisticated PROFIBUS redundancy link module designed to enhance the reliability and availability of industrial communication networks. Its primary advantage lies in its seamless redundancy switching, converting a single PROFIBUS DP/FMS line into two redundant RS485 lines, or vice versa. This ensures uninterrupted data flow even in the event of a single line failure, providing a critical layer of fault tolerance for highly sensitive applications in process control and manufacturing automation.

Moreover, the RLM01 integrates powerful diagnostic and monitoring capabilities. It continuously supervises the activity and error states of all three PROFIBUS lines (A, B, and M), with clear LED indicators on the front panel for immediate visual feedback. A potential-free alarm contact also allows for remote fault signaling to a supervisory control system (Supervisory Control System) or PLC, facilitating rapid troubleshooting and maintenance. Beyond redundancy, the module acts as a signal repeater, regenerating signal shape and amplitude, which effectively extends the PROFIBUS network’s physical reach and improves signal integrity over longer distances. The provision for redundant power supply further elevates the module’s own reliability, ensuring continuous operation even if one power source fails. This robust design, combined with its high transmission rate support and transparent operation within the PROFIBUS network, makes the ABB RLM01 (3BDZ00398R1IMG) an indispensable component for building resilient and high-performance industrial communication infrastructures.

应用领域

ABB RLM01 (3BDZ00398R1IMG) 这款PROFIBUS冗余链路模块，它的身影经常出现在那些“不容有失”的工业现场，只要是PROFIBUS通信的可靠性至关重要的地方，它就能大显身手：

过程控制系统（Process Control Systems）：在石油化工、电力、冶金、造纸等行业的DCS（Distributed Control System）或PLC（Programmable Logic Controller）系统中，RLM01确保现场仪表、执行器与控制器之间PROFIBUS通信的连续性，避免因通信中断导致生产停滞或安全事故。

制造业自动化（Manufacturing Automation）：汽车制造、食品饮料、制药等行业的自动化生产线，设备之间大量依赖PROFIBUS进行数据交换。RLM01保障了生产线的高效稳定运行，减少意外停机时间。

船舶和海洋工程（Marine and Offshore Applications）：船舶的轮机自动化系统、钻井平台的控制系统，这些环境对设备的可靠性要求极高。RLM01的GL（Germanischer Lloyd）船级社认证，使其成为这些恶劣环境下的理想选择，确保关键控制信号的传输安全。

楼宇自动化（Building Automation）：在大型智能建筑中，PROFIBUS也常用于暖通空调（HVAC）、消防、安防等系统的集成。RLM01能提升这些系统的通信可靠性，保障楼宇的智能化管理。

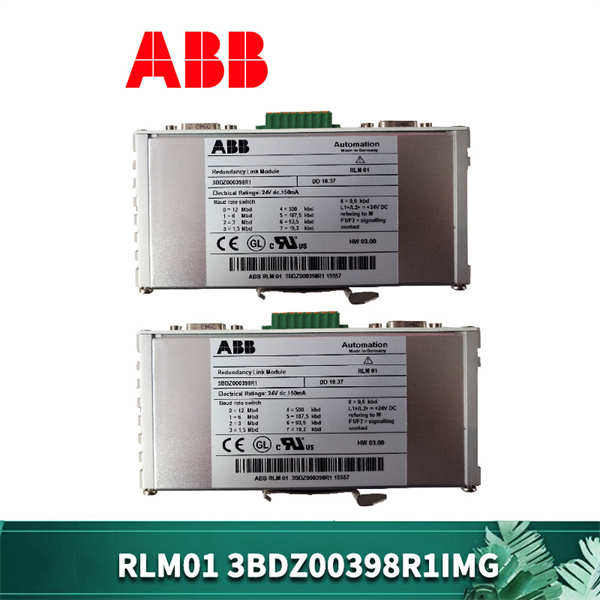

ABB RLM01 3BDZ00398R1IMG

相关产品

RLM01 (3BDZ00398R1IMG) 在ABB的自动化产品体系中，扮演着PROFIBUS网络冗余的关键角色，它通常会与以下产品配合使用：

ABB AC 800M系列控制器：作为ABB的主流DCS和PLC控制器，AC 800M经常通过PROFIBUS与现场设备通信，RLM01可以为其PROFIBUS接口提供冗余链路保障。

ABB S800 I/O模块：这些远程I/O模块通常通过PROFIBUS连接到控制器，RLM01能确保S800 I/O与控制器之间通信的可靠性。

ABB PROFIBUS DP主站/从站模块：任何ABB或第三方兼容的PROFIBUS主站（Master）或从站（Slave）设备，如果需要实现冗余通信，都可能用到RLM01。

ABB PROFIBUS连接器和电缆：为了确保冗余链路的性能，高质量的PROFIBUS连接器（例如DB9连接器）和屏蔽电缆是必不可少的，它们与RLM01共同构成完整的通信链路。

ABB DCS/PLC编程组态软件：例如ABB的Control Builder等软件，虽然不直接与RLM01交互，但工程师需要通过这些软件来组态PROFIBUS网络，并利用RLM01提供的诊断信息来监控网络状态。

安装与维护:安装ABB RLM01 (3BDZ00398R1IMG) 之前，兄弟们，老规矩，先断电！这是咱们搞工控的铁律，安全第一。拿到模块后，仔细检查外观有没有磕碰，型号是不是RLM01 (3BDZ00398R1IMG) 对得上。这东西是标准35mm DIN导轨安装的，找个合适的位置，咔嗒一声就能卡上去，稳当得很。接下来就是接线了，RLM01有三个PROFIBUS端口（A、B、M）以及电源和报警触点接线端子。PROFIBUS电缆必须按照标准颜色编码和屏蔽要求连接到9针Sub-D接口上，确保信号完整性。电源线要接24VDC，而且强烈建议接入冗余电源，这样才能把RLM01的“双保险”功能发挥到极致。报警触点可以接到PLC或DCS的数字量输入，实现远程故障指示。记住，所有接线都要牢固，屏蔽层要可靠接地，这是抗干扰的关键。

维护建议: ABB RLM01 这玩意儿设计得就很皮实，日常维护其实就是“少折腾，多观察”。首先，确保它工作的环境是干净、干燥、通风的，远离强电磁干扰源。定期检查前面板的LED指示灯，绿灯亮着表示一切正常，如果出现红灯或者其他异常指示，那说明有问题了，赶紧查阅手册，根据指示灯状态判断故障原因。虽然RLM01有自诊断功能，但定期对PROFIBUS网络进行健康检查还是很有必要的，可以用PROFIBUS分析仪（Analyzer）或者软件工具来监测网络通信质量，看看有没有CRC错误、报文丢失等情况。如果发现问题，在不影响生产的前提下，可以尝试检查电缆连接是否松动、终端电阻是否正确。真遇到搞不定的复杂问题，别硬扛，赶紧联系专业的ABB技术支持或者我们，我们帮你把脉会诊，确保你的工业通信链路永远在线。
