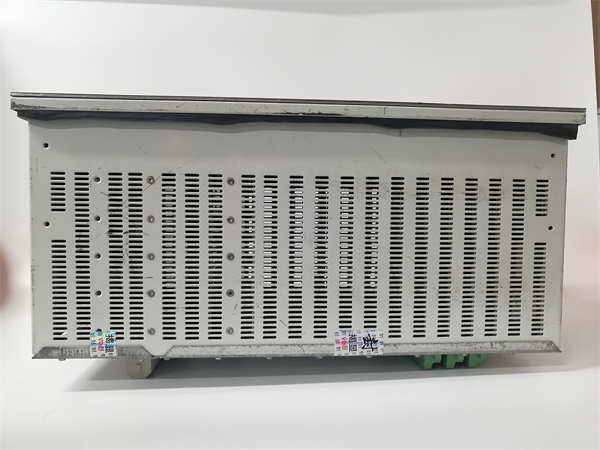

ABB RET670 | 数字化变压器综合保护装置 | 支持GOOSE跳闸与采样值（SV）的智能变电站应用 - 图片 3
ABB RET670 | 数字化变压器综合保护装置 | 支持GOOSE跳闸与采样值（SV）的智能变电站应用 - 图片 4

ABB RET670 | 数字化变压器综合保护装置 | 支持GOOSE跳闸与采样值（SV）的智能变电站应用

  • 型号: RET670
  • ABB物料编号（Order No.）: 1MRK004816-AC
  • 品牌: ABB
  • 核心功能: 高性能数字式变压器保护、控制、监测与通信一体化继电器，专为双绕组、三绕组及自耦变压器设计，支持IEC 61850数字化变电站架构
  • 供货状态: 停产/生命周期末期备件可询，提供经严格测试的优质翻新单元及长期可用性保障
  • 质保标准: 12个月质保，经全面保护逻辑与通信协议测试
分类：

描述

关键技术规格

  • 产品型号: RET670
  • 制造商: ABB
  • 产品系列: Relion® 670 系列（高端保护继电器）
  • 适用对象: 电力变压器（双绕组、三绕组、自耦）、发电机-变压器组、电抗器
  • 核心保护功能:
    • 高阻抗/低阻抗比率差动保护（87T），带谐波制动与间断角识别
    • 零序差动保护（87TN）
    • 过励磁保护（24）
    • 相间/接地后备距离与过流保护（21, 50/51, 50N/51N）
    • 断路器失灵启动（50BF）
    • 绕组温度模拟输入与过温告警（49）
  • 测量与监控: 三相电压/电流（最多6侧）、有功/无功功率、电能、频率、矢量图；支持故障录波（COMTRADE格式）
  • 通信接口:
    • 2× 100 Mbps Ethernet（RJ45 或 LC 光纤），支持 IEC 61850 Edition 2（MMS、GOOSE、Sampled Values）
    • RS-485（Modbus RTU / SPA-Bus）
    • IRIG-B、PTP（IEEE 1588）或 SNTP 时间同步
  • 输入/输出配置:
    • 最多 18 路电流输入（支持外部CT/VT或合并单元SV输入）
    • 多路电压输入（含开口三角）
    • 16个可编程二进制输入（BI）
    • 12个继电器输出（BO），含高速跳闸接点
  • 认证标准: IEC 60255, IEC 61000-4（EMC Level IV）, IEC 61850-3, IEEE C37.90, CE, UL

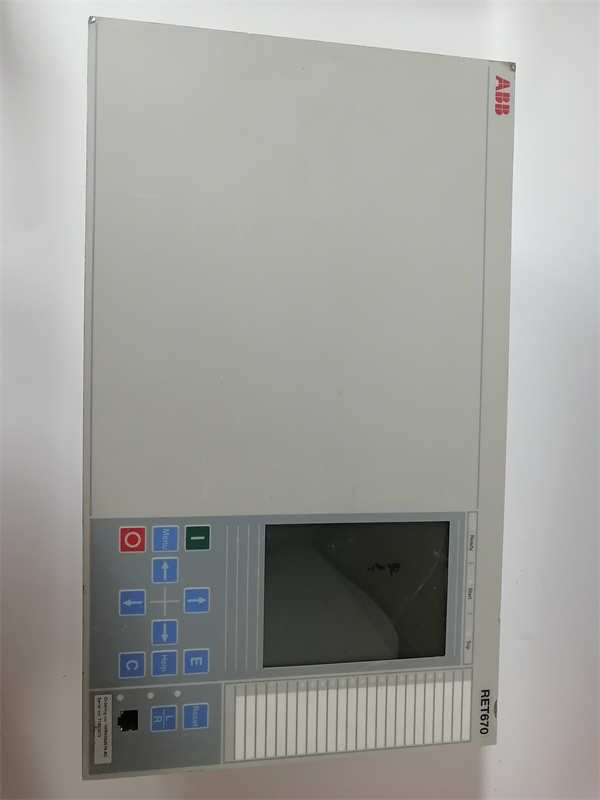

ABB RET670 1MRK004816-AC

ABB RET670 1MRK004816-AC

功能定位与应用场景分析

ABB RET670（物料号 1MRK004816-AC）是 Relion® 670 系列中的旗舰级变压器保护装置，专为电网主变、大型工业变压器等关键资产提供“主保护+后备保护+状态监测”一体化解决方案。其核心价值在于通过高精度采样、自适应算法和数字化通信，实现毫秒级故障识别与隔离，同时避免因励磁涌流、CT饱和或区外故障导致的误动作。该型号支持完整的 IEC 61850 Edition 2 架构，可直接接入过程层网络，接收合并单元（MU）的采样值（SV）并发布 GOOSE 跳闸命令，是构建智能变电站的核心设备。

典型应用场景包括：

  • 场景一：用于500 kV/220 kV枢纽变电站主变压器保护，采用三侧差动+零序差动+过励磁保护组合，通过GOOSE实现与断路器智能终端的快速联锁，满足N-1安全准则。
  • 场景二：部署于大型炼化厂自备电厂升压变，集成温度模拟输入、瓦斯继电器信号与后备距离保护，通过IEC 61850 MMS将实时状态上传至DCS，支持预测性维护。
  • 场景三：作为运行超10年的老旧电磁式或早期微机保护装置的替换备件，用于满足新版《继电保护和安全自动装置技术规程》对数字化、高可靠性的强制要求，并确保与现有SCADA系统无缝对接。

质量标准与测试流程

变压器保护装置的拒动可能导致设备烧毁，误动则引发大面积停电。因此，我们对 RET670 执行极端严苛的全场景验证：

  • 外观与清洁：检查前面板、端子、光纤/网口是否完好；确认内部无冷凝、电容老化或PCB污染；使用防静电包装存储。
  • 上机实测：装置接入专业测试平台（如 OMICRON CMC 356 + IEC 61850 Test Suite），加载原厂 PCM600 配置文件，进行不少于 48 小时连续运行测试。
  • 功能诊断：
    • 验证差动保护在涌流、CT饱和、区外故障下的制动特性（正确闭锁）
    • 测试区内金属性故障时的动作时间（< 20 ms）
    • 模拟过励磁工况，验证24保护正确动作
    • 通过 IEC 61850 客户端验证 GOOSE 跳闸发布延迟（< 4 ms）
    • 导入 SV 流，测试采样值同步精度（< ±1 µs）
    • 验证 COMTRADE 录波文件完整性与时间戳准确性
  • 质保承诺：仅通过全部保护逻辑、通信协议、时间同步与输出驱动测试的 RET670 方可出库，并提供12个月质保，覆盖 ADC、DSP、FPGA、通信模块及继电器输出的早期失效。

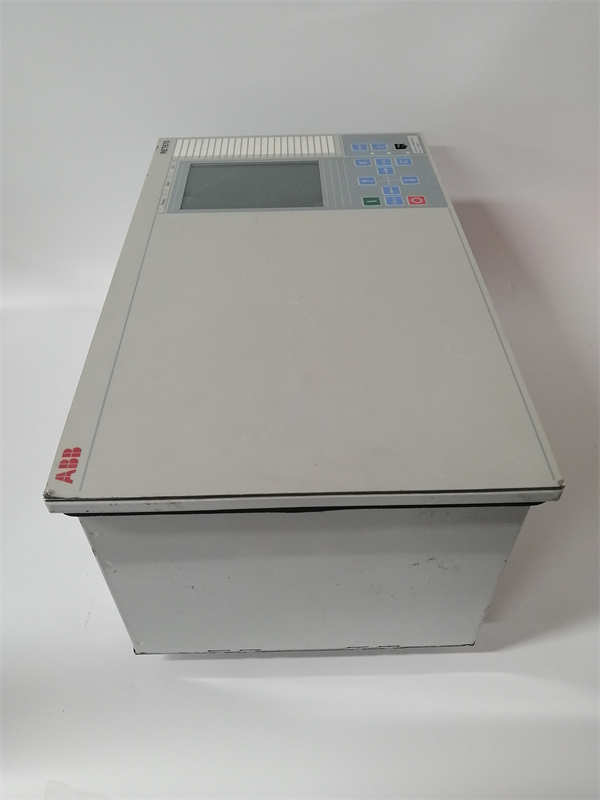

ABB RET670 1MRK004816-AC

ABB RET670 1MRK004816-AC

兼容性与升级路径 (技术支持)

为确保 RET670 (1MRK004816-AC) 100% 适用于您的系统，我们的技术顾问提示您注意以下关键问题：

  • 配置文件匹配：该型号 1MRK004816-AC 通常对应 IEC 61850 Edition 2 + 标准I/O配置。请务必提供：
    • 原厂 PCM600 项目文件（.pcp 或 .cid）
    • 或 SCD/SCL 系统配置文件
      我们将验证保护定值、GOOSE 控制块、SV 订阅及信号映射一致性。
  • 替代关系：
    • 同系列升级：RET670-E（增强版，更高采样率与更强CPU）
    • 平台迁移：Relion 650/670 新硬件平台（如 1MRK012xxx 系列），需重新生成配置
    • 非 IEC 61850 版本（如仅 Modbus）不可混用此型号。
