ABB REG 216:综合发电机与变压器保护,确保电力连续输出!

ABB REG 216:这套数值型发电机保护系统,是发电机和厂用变压器的“超级卫士”!它集成了多达数十种保护功能,能实时监测发电机运行状态,精确识别短路、过载、失磁等异常,并快速执行保护跳闸。模块化设计高可靠性:支持冗余配置。广泛应用于水/火/核电站及其他发电设施,保障发电机组安全、稳定、连续运行,是电力系统不可或缺的“安全屏障”。

分类:

描述

ABB REG 216:这套数值型发电机保护系统,是发电机和厂用变压器的“超级卫士”!它集成了多达数十种保护功能,能实时监测发电机运行状态,精确识别短路、过载、失磁等异常,并快速执行保护跳闸。模块化设计高可靠性:支持冗余配置。广泛应用于水/火/核电站及其他发电设施,保障发电机组安全、稳定、连续运行,是电力系统不可或缺的“安全屏障”。原厂配件,品质保障,助您电力无忧!

ABB REG 216 产品概述

老铁,你这次问到的 ABB REG 216,它可不是咱们之前聊的那些单个模块,它是一整套数值型发电机保护系统 (Numerical Generator Protection System)!这玩意儿在电力系统里头,就是给那些身价不菲的发电机和配套的主变压器 (Block Transformer) 站岗放哨的“超级卫士”。你想想看,一台发电机要是出了故障,轻则停机损失电费,重则设备报废甚至引发连锁反应,那可就不是闹着玩的了。所以,REG 216 的任务,就是通过它那双“火眼金睛”和“灵敏嗅觉”,实时监测发电机的各种运行参数,一旦发现任何异常,立马出手,快速切除故障,把损失降到最低。

ABB REG 216 系统采用了先进的数字信号处理技术 (Digital Signal Processing, DSP)。这意味着它不再像老式的继电器那样,纯靠模拟电路来判断,而是把来自现场的模拟量信号(比如电流、电压)采集进来,进行高精度的模数转换 (A/D Conversion),然后用强大的处理器来执行复杂的保护算法和逻辑运算。这样一来,它的测量精度更高,抗干扰能力更强,而且保护动作的判断也更加精准可靠。

这套系统最牛的地方就在于它的高度模块化设计。整个 REG 216 系统可以根据不同发电机组的具体需求,灵活地配置硬件模块和软件功能。它通常由两大部分组成:一部分是负责与一次设备接口的模块(比如电流/电压互感器接口),它们主要负责信号的隔离和调理;另一部分则是并联总线和电子单元,这里面就包含了咱们之前聊过的那些“大脑”模块(如 216VC62a 处理器)、各种输入输出模块(如 216EA61b 模拟量输入、216DB61 数字量输入/跳闸输出),以及电源模块(如 216NG63)。所有的模块都通过一个高速的并行总线 (Parallel Bus) 进行通信。所以,ABB REG 216 不仅能提供全面的发电机和变压器保护功能,还能实现自我诊断和冗余配置,确保在最严苛的运行条件下,也能提供不间断的保护,是保障电力系统安全、稳定运行的“中坚力量”。

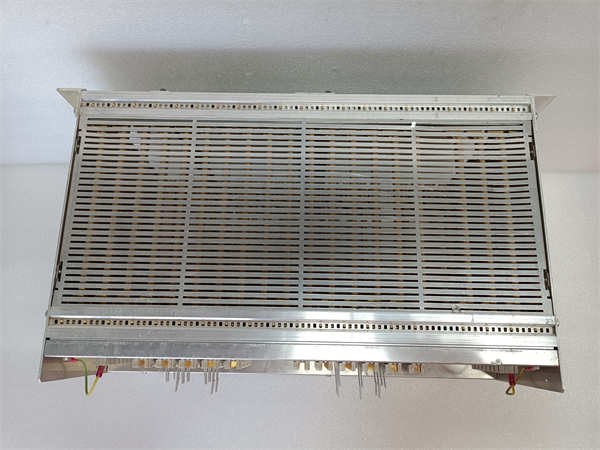

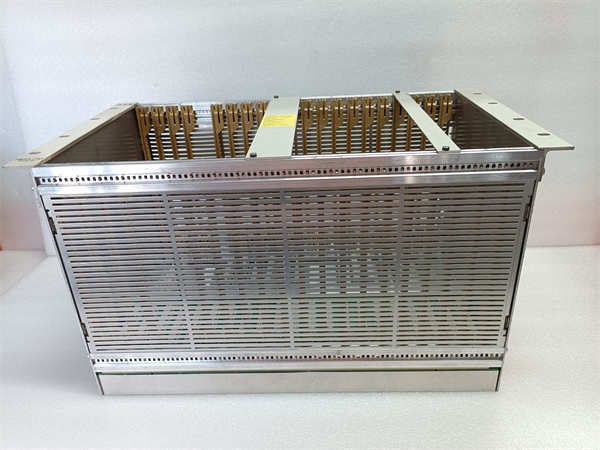

ABB REG216

ABB REG216

ABB REG 216 技术规格

参数名称 参数值
产品型号 REG 216 (系统名称)
制造商 ABB (Asea Brown Boveri)
产品类型 数值型发电机及厂用变压器保护系统 (Numerical Generator and Block Transformer Protection System)
系统架构 模块化,基于并联总线 (Parallel Bus)
核心处理器 216VC62a / 216VC62b / 216VC63 (32位微处理器)
输入模块 模拟量输入 (如 216EA61b), 数字量输入 (如 216DB61)
输出模块 数字量输出 (如 216AB61), 跳闸输出 (如 216DB61)
电源模块 辅助直流电源单元 (如 216NG61, 216NG62, 216NG63)
保护功能 包含数十种保护功能,如差动保护、过流保护、失磁保护、定子接地保护、转子接地保护、电压保护、频率保护、反向功率保护、欠/过励磁保护、阻抗保护、功率振荡保护等。
通信接口 可通过特定模块实现与上位机 (SCADA/DCS) 的通信,如RS-423A,可能支持通过网关转换为其他协议。
冗余选项 支持电源冗余,可配置双系统冗余 (System A/System B)
诊断功能 全面自诊断,硬件及软件监控
事件记录容量 高容量非易失性事件和扰动记录
安装方式 19英寸机架式安装 (如 216MB61/216MB62)
工作温度范围 0°C 至 +70°C (取决于具体模块)
储存温度范围 -25°C 至 +85°C (取决于具体模块)
电磁兼容性 (EMC) 高等级电磁兼容性设计
原产地 瑞典 (主要设计与生产地)

主要特点和优势

老铁,ABB REG 216 这套发电机保护系统能成为电力行业里的“常青树”,不是没有道理的。它身上那几把刷子,那可都是实打实的硬功夫,能让你的发电机组运行得又稳又安全。

首先,它最拿得出手的就是全面的、定制化的保护功能REG 216 可不是那种“一招鲜吃遍天”的货,它就像个“武功秘籍大全”,里面内置了多达数十种保护功能,从最基本的发电机差动保护 (Generator Differential Protection)、定子接地保护 (Stator Earth Fault Protection)、过电流保护 (Overcurrent Protection),到复杂的失磁保护 (Loss of Excitation Protection)、功率振荡保护 (Power Oscillation Protection)、阻抗保护 (Impedance Protection) 等等,几乎能涵盖发电机和配套变压器可能遇到的所有异常工况和故障类型。而且,由于它是模块化设计 (Modular Design),你可以像搭积木一样,根据你具体发电机组的功率、类型、连接方式,灵活选择和组合这些保护功能,实现高度定制化的保护方案 (Customized Protection Scheme)。这可比那些“大锅饭”式的保护装置强多了,能做到真正的“对症下药”,精准高效。

其次,ABB REG 216 的高可靠性和稳定性那可是出了名的。作为一套为发电机“保命”的系统,它的可靠性是重中之重。它采用了全数值化的信号处理 (Fully Numerical Signal Processing),摒弃了老式模拟继电器容易受温度漂移、元件老化影响的缺点,数字处理让保护动作更精准、更稳定。更关键的是,REG 216 支持电源冗余 (Power Redundancy),比如可以配置多个 216NG63 辅助电源模块并行工作,一旦其中一个电源出问题,其他能无缝接管,保证系统不掉电。甚至对于极端重要的发电机,还可以部署双系统冗余 (Dual System Redundancy),也就是两套完全独立的 REG 216 系统(System A和System B)同时运行,互相备份。这种**“双保险”甚至“多保险”的配置,大大提升了系统的可用性 (Availability)** 和故障容忍度 (Fault Tolerance),确保在最关键的时刻,保护功能能够可靠地执行,避免了巨额的停机损失和设备损坏。

最后,ABB REG 216 的强大的自诊断和事件记录能力也是它的一大亮点。它就像个“自律的医生”,时刻监测自身的硬件和软件状态,一旦发现任何异常,会立即报警。而且,系统会把所有重要的事件 (Events) 和扰动记录 (Disturbance Records) 精准地存储在非易失性内存 (Non-Volatile Memory) 里,哪怕断电也不会丢失。这些数据对于故障后的分析、原因查找以及系统优化来说,简直是“金矿”!有了这些详细的记录,工程师就能像“福尔摩斯”一样,迅速定位问题,高效排除故障,大大缩短了停机时间 (Downtime) 和维护成本 (Maintenance Cost)。这套系统在设计上还充分考虑了电磁兼容性 (Electromagnetic Compatibility, EMC),所有的电子单元都封装在屏蔽的机柜里,并与一次设备的接口进行物理隔离,有效抵御了工业现场的各种电磁干扰,保证了系统在恶劣环境下的稳定运行。

Partner, the ABB REG 216 generator protection system has truly earned its reputation as a “stalwart” in the power industry, and for good reason. It brings several core capabilities to the table that ensure your generator units operate both stably and safely.

Firstly, its most prominent feature is its comprehensive, customizable protection functions. The REG 216 is no one-trick pony; it’s like a “martial arts manual” packed with dozens of built-in protection functions. From the fundamental Generator Differential Protection, Stator Earth Fault Protection, and Overcurrent Protection, to more complex functions like Loss of Excitation Protection, Power Oscillation Protection, and Impedance Protection, it covers virtually every abnormal operating condition and fault type a generator and its associated transformer might encounter. Moreover, thanks to its Modular Design, you can configure it like building blocks, flexibly selecting and combining these protection functions based on the specific power, type, and connection method of your generator unit. This allows for a Customized Protection Scheme that is far superior to generic solutions, ensuring precise and efficient “tailored medicine” for your specific needs.

Secondly, the ABB REG 216 is renowned for its high reliability and stability. As a system vital for “saving” generators, its reliability is paramount. It utilizes Fully Numerical Signal Processing, moving beyond the limitations of older analog relays that were prone to temperature drift and component aging. Digital processing ensures more accurate, stable, and precise protection actions. Crucially, the REG 216 supports Power Redundancy, allowing you to configure multiple 216NG63 auxiliary power supply modules to operate in parallel. If one power supply unit fails, the others seamlessly take over, ensuring uninterrupted power to the system. For extremely critical generators, a Dual System Redundancy can even be implemented, with two entirely independent REG 216 systems (System A and System B) running simultaneously, acting as mutual backups. This “double” or even “multiple insurance” configuration significantly enhances the system’s Availability and Fault Tolerance, guaranteeing that protection functions are reliably executed during the most critical moments, preventing substantial downtime losses and equipment damage.

Finally, the ABB REG 216‘s powerful self-diagnosis and event recording capabilities are also a major highlight. It acts like a “self-disciplined doctor,” constantly monitoring its own hardware and software status, and immediately issuing alerts if any anomaly is detected. Furthermore, the system precisely stores all important Events and Disturbance Records in non-volatile memory, meaning data is retained even if power is lost. This data is an “information goldmine” for post-fault analysis, root cause identification, and system optimization! With these detailed records, engineers can act like “Sherlock Holmes,” quickly pinpointing issues and efficiently resolving faults, thereby greatly reducing Downtime and Maintenance Costs. The system’s design also fully incorporates Electromagnetic Compatibility (EMC), with all electronic units housed in shielded cubicles and physically isolated from primary equipment interfaces, effectively resisting various electromagnetic interferences in industrial environments and ensuring stable system operation even under harsh conditions.

应用领域

老铁,ABB REG 216 发电机保护系统 这种“重炮手”,它可是在电力行业的各个关键环节,扮演着“守护神”的角色。只要是涉及到发电机的安全运行,你就能看到它的身影。

它最主要的应用领域,那自然是各种类型的发电厂。无论是水力发电厂 (Hydroelectric Power Plants) 里的大型水轮发电机组,还是火力发电厂 (Thermal Power Plants) 和联合循环电厂 (Combined Cycle Power Plants) 里高温高压的汽轮发电机组,甚至是核电站 (Nuclear Power Plants) 里对安全要求极高的核能发电机组,REG 216 都能够为其提供全面而精准的保护。它能监测并响应发电机内部短路、定子接地、转子接地、过载、失磁、过电压、过频率、欠频率、功率振荡以及外部故障等一系列异常情况,确保发电机组在任何工况下都能安全运行,避免设备损坏和停机损失。

其次,REG 216 也广泛应用于与发电机直接连接的厂用变压器 (Block Transformers) 的保护。这些变压器是连接发电机和电网的关键环节,它们的稳定运行同样至关重要。REG 216 能够提供变压器差动保护等功能,确保变压器在发生内部故障时能够被快速切除。

此外,由于其高度模块化和可配置的特性,ABB REG 216 也非常适合用于现有电厂的保护系统升级改造项目。很多老旧电厂的保护装置可能已经面临元件老化、功能单一等问题,通过引入 REG 216,可以在不大幅改动原有系统架构的前提下,提升保护的可靠性、精度和功能完整性,延长设备使用寿命,并满足现代电网对保护系统更高的要求。可以说,REG 216 是保障电力系统“大动脉”安全畅通的“关键卫士”。

相关产品

ABB REG 216 作为一个复杂的系统,它是由多个模块协同工作才能完成发电机保护任务的。以下是一些与 REG 216 系统紧密相关的“核心搭档”:



ABB 216VC62a / 216VC62b / 216VC63 (处理器单元): 这是 REG 216 系统的“大脑”,负责执行所有的保护逻辑和算法,以及管理整个系统的通信。它是系统的核心计算和控制单元。



ABB 216EA61b / 216EA62 / 216AD11 (模拟量输入单元): 这些模块负责将发电机和变压器现场的模拟量信号(如电压、电流)高精度地转换成数字信号,供 216VC62a 处理器分析。



ABB 216DB61 (二进制输入/跳闸输出单元): 负责接收开关量信号(如断路器状态、辅助触点),并提供高可靠性的跳闸输出,直接驱动断路器动作,执行保护功能。



ABB 216AB61 (数字量输出单元): 提供通用的数字量输出,用于信号指示、报警或非跳闸类的辅助控制。



ABB 216NG61 / 216NG62 / 216NG63 (辅助直流电源单元): 这些是为 REG 216 系统所有电子模块提供稳定、持续24VDC电源的“心脏”,常用于冗余配置。



ABB 216MB61 / 216MB62 (设备机架): 这是 REG 216 系统所有模块的物理载体,提供插槽和背板总线,实现模块间的互联互通。



ABB RTU 216 (Remote Terminal Unit): 虽然不直接是保护模块,但通常 REG 216 的数据和状态会通过RTU与SCADA/DCS系统进行通信。



ABB SPD 系列 (Substation Protection and Control Devices): 这是ABB现代的变电站保护和控制装置系列,功能上是 REG 216 的后继者或补充,更趋向于基于IEC 61850标准的数字化变电站。

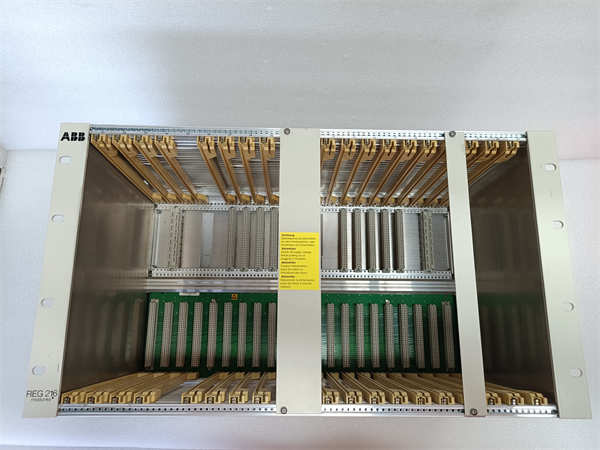

ABB REG216

ABB REG216

安装与维护

安装前准备:

老铁,安装 ABB REG 216 发电机保护系统 这套大家伙,那可是个细致活儿,得按规矩来,一步都不能错。首先,安全是天大的事!在接触任何设备之前,务必确保整个发电机组、变压器以及控制柜的电源都已彻底切断,并且严格执行挂牌上锁 (Lockout/Tagout, LOTO) 程序,这是铁律,必须牢记!然后,静电防护 (ESD Protection) 绝对不能少,全程佩戴防静电腕带并可靠接地,REG 216 系统里的各个电子模块都非常精密,最怕静电这个“隐形杀手”。在将各个模块(如 216VC62a, 216EA61b, 216DB61, 216NG63 等)插入 216MB61/216MB62 机架之前,仔细检查机架上的插槽和模块的金手指,确保它们干净、干燥、没有弯曲或任何物理损伤。所有模块对准插槽后,均匀用力推入,直到完全卡到位。最后,根据系统图纸,精确连接所有的电流互感器 (CT)、电压互感器 (PT) 二次回路信号线,以及跳闸回路、电源回路等所有外部线缆。每根线都必须接对位置,螺丝拧紧,确保接触良好,极性不能错,这是系统正常运行的关键!

维护建议:

要让 ABB REG 216 这套“老兵”保护系统“宝刀不老”,日常的“伺候”可不能少。首先,确保控制柜内部环境的“清洁”和“舒适”是基础。定期清理柜内积灰,检查通风散热是否正常,保证温度和湿度在ABB规定的范围内。灰尘和湿气是电子元件的“慢性毒药”,高温则会加速老化。其次,定期检查所有连接到 REG 216 系统的外部线缆,特别是来自电流/电压互感器的二次回路,以及跳闸回路的连接点,看看有没有松动、绝缘层破损或腐蚀的迹象。任何一个虚接都可能导致保护功能失效。再者,充分利用 REG 216 系统自带的自诊断和事件记录功能。定期通过操作员站或工程师站连接系统,检查模块的健康状态,查看事件列表和扰动记录。这些详细的诊断信息是预判故障、分析事故原因的“金矿”。最后,尽管 REG 216 的模块非常稳定,但任何需要拔插模块的操作,务必严格遵循ABB官方的技术手册和维护指南。特别是对于冗余配置的系统,通常允许热插拔,但也需要严格按照步骤进行,避免误操作导致整个保护系统瞬时失灵。定期进行预防性维护和测试,模拟故障工况,验证保护动作的准确性和及时性,是确保 REG 216 持续可靠运行的关键。
