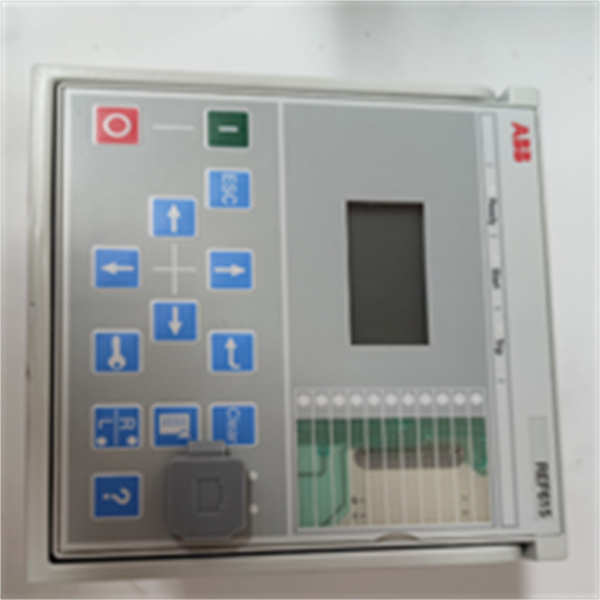

ABB REF615E_E HBFHAEAGNCA1BNN1XE 增强型馈线保护继电器 – Relion 615 旗舰核心！

描述

ABB REF615E_E HBFHAEAGNCA1BNN1XE：这块 ABB 的增强型馈线保护和控制继电器，是 Relion 615 系列中的功能旗舰。它集成了过流、接地、负序电压等全方位保护，并支持电弧光保护接口，I/O 通道更多。核心功能： 增强型馈线保护与控制，通信协议： IEC 61850，保护功能： 过电流、接地、高级方向性。它是复杂中低压配电系统实现高可靠性和快速故障响应的关键设备。

REF615E_E HBFHAEAGNCA1BNN1XE 产品详细说明

REF615E_E HBFHAEAGNCA1BNN1XE 产品概述

ABB REF615E_E HBFHAEAGNCA1BNN1XE 模块是 ABB Relion® 615 产品系列中增强型（Enhanced） 的馈线保护继电器。既然冠以**“E”** 的名号，它就意味着比标准版 REF615C 具备更强大的硬件和功能扩展能力。这台继电器是中低压馈线的**“高级守卫”，除了基础的电流/电压保护外，它通常拥有更丰富的数字输入/输出（I/O）** 接口，这对于需要控制更多断路器、隔离开关或集成外部设备（如温度监测、瓦斯继电器） 的复杂开关设备来说，至关重要。

这块 ABB REF615E_E HBFHAEAGNCA1BNN1XE 采用高性能微处理器，不仅能执行毫秒级的选择性保护，还能提供更详细的测量和监测数据。在配电自动化系统中，它的核心价值在于高度的通信互操作性（Interoperability） 和功能灵活性。它能够利用 IEC 61850 的 GOOSE 报文进行跨设备、跨站级的高速联锁和保护配合。对于追求更高供电可靠性和更低故障清除时间的现代电网和关键工业设施，REF615E_E HBFHAEAGNCA1BNN1XE 提供的增强功能是保障系统稳定运行的关键技术支撑。

ABB REF615E_E HBFHAEAGNCA1BNN1XE

REF615E_E HBFHAEAGNCA1BNN1XE 技术规格

主要特点和优势

集成高级保护功能：REF615E_E HBFHAEAGNCA1BNN1XE 不仅涵盖了标准馈线所需的所有保护，更重要的是，它为高级应用留足了扩展空间。它通常具备更复杂的保护算法，例如高级的方向性元件，能更精确地判断故障方向，这在复杂的环网或带分布式电源的电网中非常关键。此外，它的硬件设计往往包含专用接口，能够轻松接入电弧光传感器（Arc Flash Sensor），实现超快速的电弧闪光保护。这种超快跳闸能够在数十毫秒内清除电弧，最大限度地保护人身和设备安全。

增强型 I/O 和灵活配置：REF615E_E HBFHAEAGNCA1BNN1XE 的 “E” 标签，一个显著体现就是其硬件配置更丰富。它提供比标准型号更多的数字输入和输出点位。在复杂的开关柜应用中，这些额外的 I/O 可用于多断路器的控制联锁、状态监测，或者集成变压器的温度、压力报警信号等。这种高集成度和高灵活度使得一块 REF615E_E HBFHAEAGNCA1BNN1XE 就能完成以前需要多个继电器才能完成的工作，简化了二次接线，提高了系统可靠性。

IEC 61850 通信和网络安全：作为 ABB Relion 615 系列的一员，REF615E_E HBFHAEAGNCA1BNN1XE 是 IEC 61850 协议的深度用户，支持高速 GOOSE 通信和SMV（Sampled Measured Values） 功能（取决于具体配置）。这使得它能与上层系统（SCADA） 和同层设备实现快速、标准化的数据交换和控制联锁。同时，它在设计上考虑了网络安全（Cybersecurity），提供了如基于角色的访问控制和安全通信协议，以满足现代电网对信息安全的严格要求。

高精度测量和记录：REF615E_E HBFHAEAGNCA1BNN1XE 具备高精度的电能质量测量功能，能够记录谐波（Harmonics） 和电压暂降/暂升等电能质量事件。其故障录波器可以存储更长、更详细的波形数据，这对高级故障诊断（Advanced Fault Diagnostics） 和系统建模提供了宝贵的原始信息。

The ABB REF615E_E HBFHAEAGNCA1BNN1XE module is an enhanced feeder protection and control relay within the Relion 615 series, specifically engineered for complex distribution applications. The ‘E’ designation highlights its superior hardware and functional capabilities, including expanded I/O capacity for increased control and monitoring points. This relay is distinguished by its potential support for Arc Flash Protection, utilizing dedicated interfaces to external sensors for ultra-fast fault clearance, drastically improving personnel and equipment safety. Full adherence to the IEC 61850 standard, including high-speed GOOSE messaging, ensures the REF615E_E HBFHAEAGNCA1BNN1XE can participate in intricate, time-critical interlocking schemes, which is vital for distribution automation (DA). Its robust, microprocessor-based platform executes advanced directional protection algorithms, crucial for stability in modern networks with bidirectional power flow (e.g., those integrating distributed generation). The enhanced recording capabilities, covering high-resolution fault recording and power quality monitoring, make it an indispensable tool for detailed post-fault analysis and maintaining optimal system performance.

应用领域

ABB REF615E_E HBFHAEAGNCA1BNN1XE 模块是复杂、高要求配电系统的理想选择。

关键基础设施和重工业： 在大型石化厂、数据中心、交通枢纽和医院等对供电可靠性要求极高的场所，REF615E_E HBFHAEAGNCA1BNN1XE 用于主进线、母线分段以及重要馈线的保护。其增强功能和快速保护能力可以最大限度地减少停机时间。

电弧光保护应用： 如果配置了电弧光保护功能，REF615E_E HBFHAEAGNCA1BNN1XE 则是金属封闭开关柜（Metal-Clad Switchgear） 的标准配置，通过超快速的故障清除，有效降低电弧故障对人身和设备造成的灾难性后果。

分布式发电（DG）接入点： 在连接风电、光伏、储能等分布式电源的配电站，REF615E_E HBFHAEAGNCA1BNN1XE 的方向性保护和频率保护（81） 功能至关重要，它能准确处理双向潮流和孤岛效应等复杂问题，确保并网安全。

数字化变电站： 作为 IEC 61850 架构的重要组成部分，REF615E_E HBFHAEAGNCA1BNN1XE 充当一次设备（断路器、隔离开关）的控制接口和保护代理，是实现变电站全自动化和远程无人值守的核心终端。

ABB REF615E_E HBFHAEAGNCA1BNN1XE

相关产品

REF615E_E HBFHAEAGNCA1BNN1XE 属于 ABB Relion 615 系列，通常与以下产品型号配套或存在关联：

REF615C： 标准型馈线保护继电器，与 REF615E_E HBFHAEAGNCA1BNN1XE 相比，功能和 I/O 数量上更基础。

REM615E： 增强型的电机保护和控制继电器，与 REF615E_E HBFHAEAGNCA1BNN1XE 共同构成全方位的增强型保护解决方案。

RET615E： 增强型的变压器保护和控制继电器，用于变压器的高级保护。

REB615： ABB 的母线保护继电器，用于高安全等级的母线保护。

RER615： ABB 的电容器组和电抗器保护继电器。

安装与维护

安装前准备: 在安装 ABB REF615E_E HBFHAEAGNCA1BNN1XE 继电器前，务必确保开关柜的二次回路电源已完全切断，并且所有电流/电压互感器（CT/VT）的二次绕组采取了适当的短接和保护措施。REF615E_E HBFHAEAGNCA1BNN1XE 模块应准确、平稳地安装在预留的面板或背板槽位上。由于该型号是增强型，I/O 接线数量较多，必须仔细核对接线图，特别是电流互感器（CT）的极性、电弧光传感器接口和跳闸回路的接线，任何错误都可能导致严重的安全事故或系统拒动。最后，确认辅助电源的电压等级和极性与 REF615E_E HBFHAEAGNCA1BNN1XE 的要求完全一致。

维护建议: 对 ABB REF615E_E HBFHAEAGNCA1BNN1XE 继电器的维护应侧重于软件配置和高级功能测试。除了定期备份定值、事件记录和故障录波外，应定期测试继电器的高级保护功能。如果集成了电弧光保护，必须定期测试电弧光传感器和跳闸回路的联动响应时间，确保其动作时间在几十毫秒的安全要求内。应检查继电器的 IEC 61850 通信状态和网络连接，特别是 GOOSE 报文的接收和发送是否正常，以保障跨设备联锁的可靠性。
