ABB REF615C_c HCFFAEAGANB2BAN1XC 馈线保护继电器 – Relion 615 系列核心！

描述

ABB REF615C_c HCFFAEAGANB2BAN1XC：这块 ABB 的紧凑型馈线保护和控制继电器，是 Relion 615 系列中的多功能猛将。它提供过流、接地、负序电压等全方位保护，集成控制和监测功能。核心功能： 馈线选择性保护与控制，通信协议： IEC 61850，保护功能： 过电流、接地故障、过/欠电压。它是中低压配电网实现配电自动化和增强可靠性的关键设备。

REF615C_c HCFFAEAGANB2BAN1XC 产品详细说明

REF615C_c HCFFAEAGANB2BAN1XC 产品概述

ABB REF615C_c HCFFAEAGANB2BAN1XC 模块是 ABB Relion® 615 产品系列中的紧凑型馈线保护继电器。这东西在电网中的作用，就是时刻警惕，一旦中低压馈线（Feeder）上出现短路、接地、过载等故障，它必须在毫秒级的时间内做出判断并发出跳闸指令，快速隔离故障，确保非故障区域的供电连续性。这台 REF615C_c HCFFAEAGANB2BAN1XC 不仅是一个保护继电器，它更是集保护、控制、监测、计量和通信功能于一体的多功能单元（Multifunctional Unit）。

这台 ABB REF615C_c HCFFAEAGANB2BAN1XC 采用了 ABB 成熟的微处理器技术和先进的算法，使其能够实现高度的选择性保护（Selective Protection）。通过精确测量三相电流、电压和零序量，它能够快速区分是内部故障还是外部故障，从而避免不必要的停电。这对于工业企业的变电站或城市配电网来说，其价值不可估量。它完全支持IEC 61850 通信标准，能够轻松融入现代化的配电自动化（DA）系统，实现远程控制和数据共享。

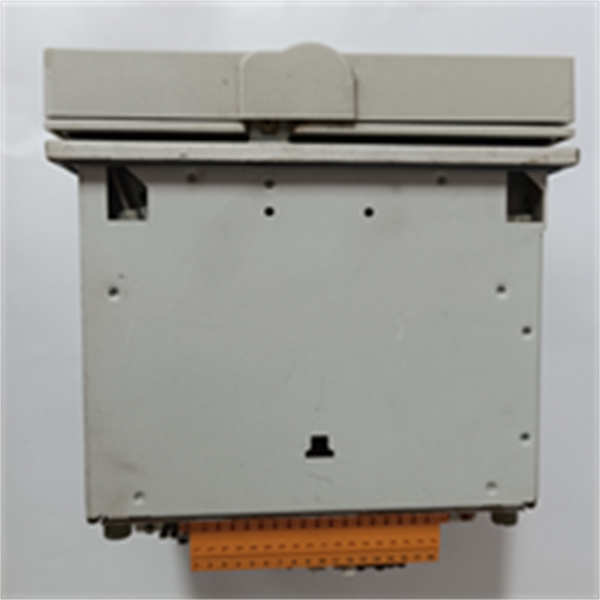

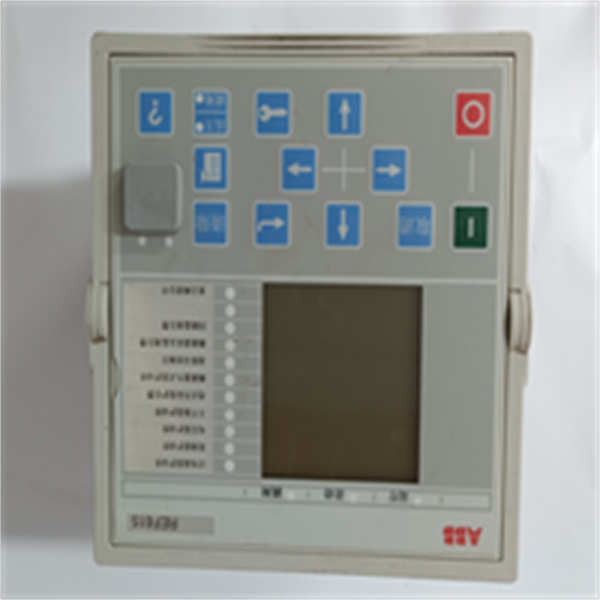

REF615C_ c HCFFAEAGANB2BAN1XC ABB

REF615C_c HCFFAEAGANB2BAN1XC 技术规格

主要特点和优势

保护功能全面且高度灵活：这台 REF615C_c HCFFAEAGANB2BAN1XC 绝不是靠单一功能走天下，它集成了数十种保护功能，涵盖了馈线保护的方方面面。基础的瞬时过流（50） 和延时过流（51） 自不必说，它还能处理方向性接地故障（67N）、负序过电流（46）、欠/过电压（27/59） 等复杂故障类型。所有保护元件的定值（Setting） 都可以灵活配置，使得 REF615C_c HCFFAEAGANB2BAN1XC 能够适应放射式、环网等各种复杂的电网结构，并实现精确的选择性保护。

现代电网通信和自动化能力：ABB Relion 615 系列是为数字化变电站而生的，而这台继电器完全支持 IEC 61850 通信标准，并且具备GOOSE（Generic Object Oriented Substation Event） 功能。GOOSE 允许继电器之间进行高速、点对点的硬跳闸信号和联锁信息传输，大幅缩短了跳闸时间和控制回路的复杂性，这是实现配电自动化（Distribution Automation） 和智能电网（Smart Grid） 目标的关键技术。通过 IEC 61850，REF615C_c HCFFAEAGANB2BAN1XC 可以轻松地远程监测和控制开关设备。

高集成度和紧凑设计：REF615C_c HCFFAEAGANB2BAN1XC 采用了紧凑的机箱设计，在一个单体中集成了电流测量、电压测量、数字 I/O、控制逻辑、故障录波（Fault Recording） 和 HMI 功能。这种高集成度的设计不仅节省了安装空间和接线成本，同时也简化了系统配置和维护工作。其模块化的硬件设计，如可插拔式的电流互感器（CT）和电压互感器（VT）连接，使得现场的更换和调试变得简单快捷。

高可靠性与故障分析能力：继电器在恶劣的电力环境中必须极其可靠。这台 ABB REF615C_c HCFFAEAGANB2BAN1XC 具备高标准的电磁兼容性（EMC），确保在强电磁干扰下仍能准确工作。它内置的故障录波器可以记录故障前后的电流电压波形，而事件记录（Event Log） 功能则会记录所有继电器动作、定值修改和通信等信息，这些数据是故障分析和原因追溯的有力证据。

The ABB REF615C_c HCFFAEAGANB2BAN1XC module, part of the Relion 615 series, is a compact, multifunctional feeder protection and control relay designed for medium and low-voltage distribution networks. Its core strength lies in providing a comprehensive suite of protection functions, including overcurrent (50/51), ground fault (50N/51N), and various voltage and frequency protections, all executable with high selectivity and speed. Crucially, the REF615C_c HCFFAEAGANB2BAN1XC supports the IEC 61850 communication standard, enabling it to function as a key node in modern digital substations. This includes high-speed GOOSE messaging, which facilitates real-time, peer-to-peer communication for inter-relay tripping and interlocking schemes, significantly enhancing system stability and fault clearance times. The high integration density means it incorporates all necessary measurement, control, and monitoring functionalities, like fault recording and event logging, within a single, space-saving unit. This robust and versatile platform ensures reliable operation even under high levels of Electromagnetic Compatibility (EMC) stress, making it indispensable for maintaining power quality and system uptime in complex industrial and utility environments.

应用领域

ABB REF615C_c HCFFAEAGANB2BAN1XC 模块凭借其全面的保护功能和先进的通信能力，是配电系统中的万能保护继电器。

工业配电系统保护： 在大型工厂、石化、钢铁、矿山等工业企业的中低压变电站中，REF615C_c HCFFAEAGANB2BAN1XC 用于保护进线、出线馈线以及大型电机。它通过快速隔离故障，保障生产线的供电连续性和关键设备的安全。

电力公司和公共电网： 在城市和郊区的配电站和环网柜（Ring Main Unit, RMU） 中，REF615C_c HCFFAEAGANB2BAN1XC 是实现配电自动化的核心终端。它支持遥控、遥测，实现对配电网拓扑结构的远程控制和故障自愈。

可再生能源接入： 用于风电场、光伏电站的集电线路和升压站的保护。由于新能源发电的潮流方向多变，REF615C_c HCFFAEAGANB2BAN1XC 的方向性保护功能至关重要，确保电网逆向潮流时的安全和稳定。

轨道交通和基础设施： 在地铁、高铁的牵引供电系统中，它用于保护馈电线和变压器，确保供电系统的高可靠性和快速故障清除。

相关产品

REF615C_c HCFFAEAGANB2BAN1XC 属于 ABB Relion 615 系列，通常与以下产品型号配套或存在关联：

REU615： 同系列的通用性保护继电器，可用于进线保护、母线分段等场景。

REM615： ABB 的电机保护和控制继电器，与 REF615C_c HCFFAEAGANB2BAN1XC 共同构成变电站的完整保护方案。

RET615： ABB 的变压器保护和控制继电器，用于变压器的主备保护。

RER615： ABB 的电容器组和电抗器保护继电器，用于无功补偿设备的保护。

PCM600： ABB 的继电器配置和管理工具软件，用于对 REF615C_c HCFFAEAGANB2BAN1XC 进行定值设置、数据上传下载和故障分析。

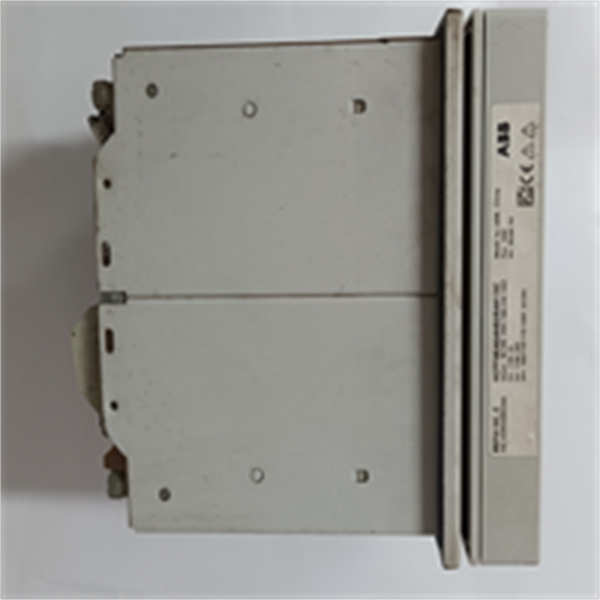

REF615C_ c HCFFAEAGANB2BAN1XC ABB

安装与维护

安装前准备: 在安装 ABB REF615C_c HCFFAEAGANB2BAN1XC 继电器前，务必确保变电站或配电柜的二次回路电源完全切断，并且电流/电压互感器（CT/VT）的二次绕组处于开路保护状态。REF615C_c HCFFAEAGANB2BAN1XC 模块应准确、牢固地安装在盘柜的面板或背板上。由于该继电器是高精度的测量和保护设备，所有二次回路的接线必须严格遵循原理图，特别是电流互感器（CT）的极性（P1/P2） 和接地，极性接错将导致继电器误判甚至拒动。同时，检查辅助电源的电压等级和极性是否与 REF615C_c HCFFAEAGANB2BAN1XC 的要求完全一致。

维护建议: 对 ABB REF615C_c HCFFAEAGANB2BAN1XC 继电器的维护主要集中在定值管理和功能测试。应定期通过 PCM600 软件备份继电器的定值（Setting）文件、事件记录和故障录波数据，确保配置可追溯。每年或每三年应进行一次完整的保护功能测试，使用专业的继电保护测试仪对 REF615C_c HCFFAEAGANB2BAN1XC 注入模拟故障电流和电压，验证其保护功能（如 50/51） 的动作值和动作时间是否在设计公差内。此外，还应检查继电器前面板的 LED 指示灯和显示屏是否正常，确保通信端口（如光纤或网口）连接稳定无误，防止通信中断影响遥控和遥测。
