ABB REF543KB127AAAA：这台馈线保护终端，是中压配电网的“全能卫士”！它集保护、控制、测量、监视于一身，专为高可靠性供电而生。核心功能包括过流/接地故障保护、故障测距和可编程PLC逻辑。辅助电压：110-240 V AC/DC，通信协议：支持IEC 61850, Modbus, DNP3，集成PLC功能：可执行站内自动化。无论是城市变电站还是大型工业配电，这套装备都能让你对电力系统了如指掌。
ABB REF543KB127AAAA 产品概述
咱们今天说的这款 ABB REF543KB127AAAA，它在电力系统里的定位，那可不是普通的继电器，而是一台数字式馈线终端（Feeder Terminal）。它隶属于ABB的 REF54 系列，是专门针对中压配电网络进行保护、控制和自动化管理而设计的。你可以把它理解为一个高度集成的“配网智能管家”：它不光能做继电保护（Relay Protection），还能执行开关设备（Switchgear）的控制操作，同时进行高精度的电能质量（Power Quality）和运行状态测量。
ABB REF543KB127AAAA 的出现，极大地简化了配电系统的复杂性。以前一个馈线回路需要好几块独立的继电器、测控装置和PLC来实现的功能，现在都集中在这一个紧凑的单元里了。它能够快速、选择性地隔离故障，比如短路、接地故障、过负荷等，确保故障影响范围最小化。更重要的是，REF543KB127AAAA 内部强大的可编程逻辑控制（PLC）功能，让现场工程师可以轻松实现复杂的站内联锁和自动化序列，减少了传统大量的硬接线需求，ABB REF543KB127AAAA 是构建现代化、数字化变电站的基础设备之一。

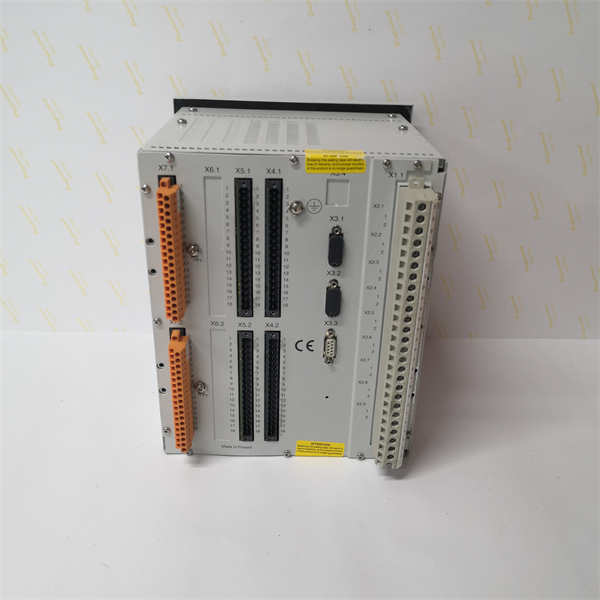

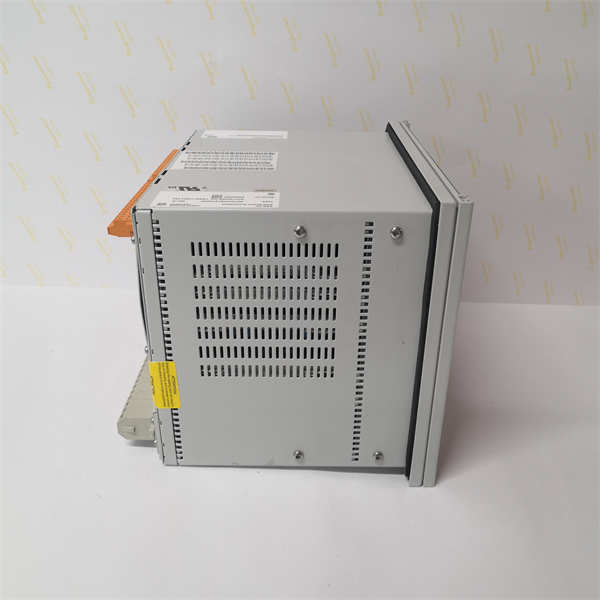

ABB REF543KB127AAAA
ABB REF543KB127AAAA 技术规格
| 参数名称 | 参数值 |
| 产品型号 | REF543KB127AAAA |
| 制造商 | ABB |
| 产品类型 | 馈线保护及控制终端/数字式保护继电器 |
| 额定辅助电压 | $U_{\text{aux}}=110-240$ V AC/DC |
| 额定频率 | $f_{\text{n}}=50/60$ Hz |
| 额定相电流 (In) | 1 A 或 5 A (取决于具体配置) |
| 额定相电压 (Un) | 100 V 或 110 V (取决于具体配置) |
| 通信协议 | 支持 IEC 61850, IEC 60870-5-103, Modbus, DNP3 |
| 数字输入/输出 | 高度可配置 (如：25DI / 18DO，具体取决于版本) |
| 故障录波 | 具备暂态扰动记录器，可记录电流/电压波形 |
| 安装方式 | 嵌入式/机架安装 |
| 防护等级 | 前面板 IP54/IP65 (取决于显示屏) |
| 工作温度 | $-25^{\circ}\text{C}$ 到 $+55^{\circ}\text{C}$ |
主要特点和优势
ABB REF543KB127AAAA 这台继电器，最大的卖点就是“多合一”和“高集成度”，这在配网保护领域那叫一个省心省力！
卓越的保护性能： REF543KB127AAAA 提供了全面的馈线保护功能集，包括非方向和方向性过电流保护（Directional Overcurrent Protection）、接地故障保护、残余电压保护以及热过载保护等。这些保护功能块都是独立运行的，有各自的设定组，确保了保护的快速性和选择性（Selectivity）。在出现故障的瞬间，它能以毫秒级的速度判断、动作，将事故限制在最小范围。
高级自动化与控制： 这玩意儿可不止是保护，它内置的可编程逻辑控制器 (PLC) 极大地扩展了它的应用边界。通过PLC功能，你可以将复杂的开关站联锁逻辑、自动重合闸（Auto-Reclosing）、母线倒闸操作序列等都集成进去，替代了传统的外部硬接线逻辑，既降低了成本，也提高了系统的灵活性。此外，它还具备同步检查（Synchro-Check）功能，确保并网操作的安全。
全面的测量与监视： ABB REF543KB127AAAA 不仅是个保护继电器，还是个专业的电能质量监测仪。它可以实时测量三相电流、电压、中性线电流、有功功率、无功功率、功率因数等，同时还能进行总谐波失真 (THD, Total Harmonic Distortion) 测量，让你对配网的健康状况一清二楚。它的暂态扰动记录仪（Disturbance Recorder）能记录多达16个模拟量和16个数字量信号，用于故障后的深度分析，这是现场工程师故障排除的“定海神针”。
通信与系统集成： 在数字化变电站的今天，通信能力是王道。REF543KB127AAAA 强力支持最新的 IEC 61850 标准，这是变电站自动化系统的国际通用语言。通过支持光纤通信，它实现了抗干扰、高带宽的数据交换。同时，它也兼顾了传统协议（Legacy Protocols），如Modbus、DNP3和IEC 60870-5-103，保证了它能无缝接入任何现有的监控系统（SCADA System）。这种灵活的连接性，让ABB REF543KB127AAAA 无论是新建项目还是旧系统改造（Retrofit），都是绝佳的选择。
Condensed English Description
The ABB REF543KB127AAAA is a highly integrated, numerical Feeder Protection and Control Terminal, specifically engineered for reliable operation in medium voltage (MV) distribution networks. This device moves beyond conventional relaying, providing an all-in-one solution for protection, control, measurement, and substation automation. Its robust protection suite includes sophisticated directional and non-directional overcurrent, earth-fault, and thermal overload functions, ensuring rapid and selective fault isolation. A key advantage of the REF543KB127AAAA is its embedded Programmable Logic Controller (PLC) functionality, allowing users to integrate complex interlock schemes and sequence logic directly into the terminal, dramatically reducing hard-wiring requirements and engineering time in the switchgear bay. It supports advanced monitoring features, including a transient Disturbance Recorder for post-fault analysis and comprehensive Power Quality metrics like Total Harmonic Distortion (THD) measurement. With native support for the modern IEC 61850 communication standard, alongside protocols like Modbus and DNP3, the REF543KB127AAAA guarantees seamless integration into any Substation Automation (SA) or SCADA system, making it an essential component for securing and optimizing power grid reliability in demanding utility and industrial environments.
应用领域
ABB REF543KB127AAAA 的应用范围，主要集中在对供电可靠性和保护选择性要求极高的中压电力系统：
变电站馈线保护： 这是它的主战场。在城市公用事业和工业园区的一次变电站中，REF543KB127AAAA 被用来保护和控制出线的馈线回路。它能有效处理架空线或电缆上的各种相间短路、单相接地等故障，保证电网的稳定运行。它强大的故障测距（Fault Locator）功能，能够精确指出故障发生的位置，极大地缩短了抢修时间，提高了供电连续性。
大型工业配电系统： 在石油石化、冶金钢铁、矿山、数据中心等大型工业企业的配电室中，ABB REF543KB127AAAA 用于保护重要的主变压器（Transformer）、母线（Busbar）回路以及大容量三相异步电动机（Asynchronous Motor）。它的热过载保护功能，对电机的安全运行至关重要。同时，其灵活的控制功能可以配合工业生产流程，实现复杂的电源切换和负载管理。
新能源与电容补偿： REF543KB127AAAA 也能应用于带有**并联电容器组（Shunt Capacitor Banks）的回路保护和控制。它能够防止电容器组在投切过程中产生的过电压或故障，并进行无功功率补偿（Reactive Power Compensation）**的管理。在风电场、光伏电站的集电线路保护中，这款终端同样可以胜任，保证新能源接入电网的安全与稳定。
复杂接地网络支持： 这款设备的一大优势是其广泛的适用性。ABB REF543KB127AAAA 能够完美地适用于各种中压网络类型，包括中性点不接地（Isolated Neutral）、**经消弧线圈接地（Resonant-Earthed）以及低阻抗接地（Low Resistance Earthed）**等多种复杂的接地方式，这让它在全球不同电网标准下都能灵活部署。

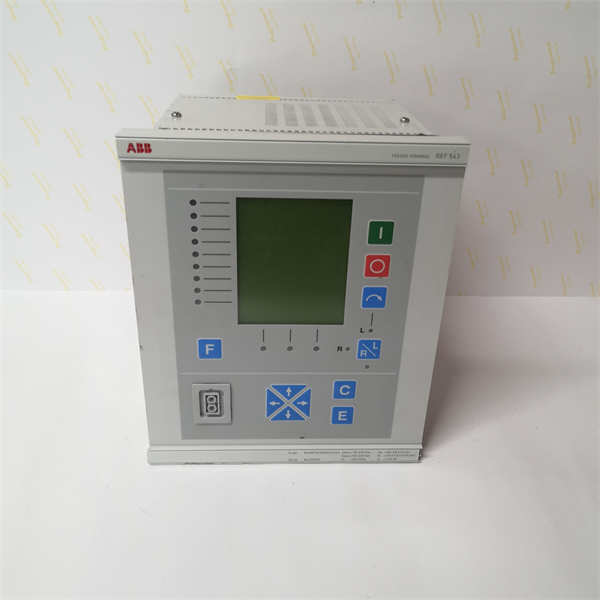

ABB REF543KB127AAAA
相关产品
REF543KB127AAAA 属于ABB REF54x系列，以下是与其相关联的其他型号和设备：
ABB REF541：同系列的基础型号，通常用于较简单的馈线保护和控制，功能相对 REF543KB127AAAA 略有精简，但依然提供核心保护功能。
ABB REF545：同系列的最高端型号，在功能和I/O容量上比 REF543KB127AAAA 更强大，常用于复杂的变电站或主变压器保护。
ABB REM543：与 REF543KB127AAAA 架构相似的马达保护及控制终端，专为中压电机的全面保护设计，两者在工业应用中常配套使用。
ABB REX521：REF54系列的升级或替代产品，属于ABB上一代Relion®产品系列，是许多老站改造时常替换 REF543KB127AAAA 的选择之一。
ABB REF615：ABB目前主流的 Relion®系列 馈线保护终端，是 REF543KB127AAAA 在新一代数字化变电站中的技术替代品，提供更强的IEC 61850和网络安全功能。
ABB SPA-ZC 400：一个通信适配器模块，通常与 REF543KB127AAAA 配合使用，用于支持更高级的IEC 61850通信功能。
ABB SPA-ZC 302：另一个通信适配器，用于为 REF543KB127AAAA 提供 Profibus-DPV1 协议支持。
安装与维护
安装前准备：在安装 ABB REF543KB127AAAA 馈线终端前，必须确认现场中压开关柜预留的安装尺寸（通常是1/2或1/4的19英寸机架宽度）与设备匹配，并确保辅助电源 $U_{\text{aux}}$ 的电压等级（如110-240 V AC/DC）符合 REF543KB127AAAA 的铭牌要求。最关键的是，需要对电流互感器（CT）和电压互感器（VT）的二次回路接线进行彻底的检查，确保极性正确无误，这是保护装置正确动作的前提。所有通信线缆，特别是光纤接口，必须避免过度弯曲或拉伸，确保信号完整性。在接线端子上电前，务必使用万用表对辅助电源和数字量输入回路进行绝缘性测试，防止直流系统接地造成设备损坏。
维护建议：ABB REF543KB127AAAA 作为数字式继电器，其维护主要集中在功能性测试和数据管理上。建议定期（如每两年）使用专业的继电器测试仪对 REF543KB127AAAA 的保护功能（例如过流保护的时间特性和动作值）进行校验性测试，确保其在故障发生时能准确动作。同时，应定期通过前面板或通信接口下载并备份继电器内部的事件记录（Event Log）和扰动录波数据，并对存储器进行清理，防止数据溢出。
