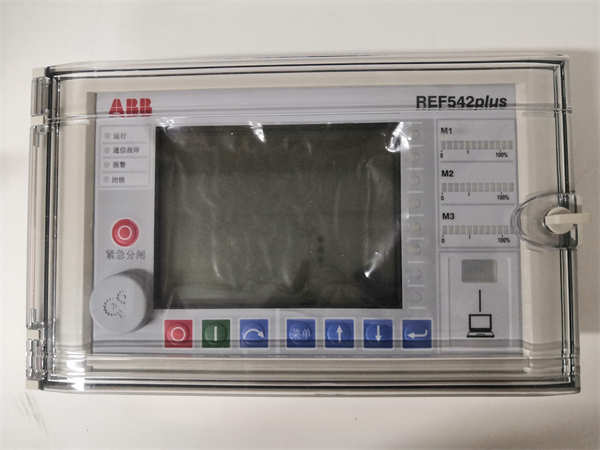

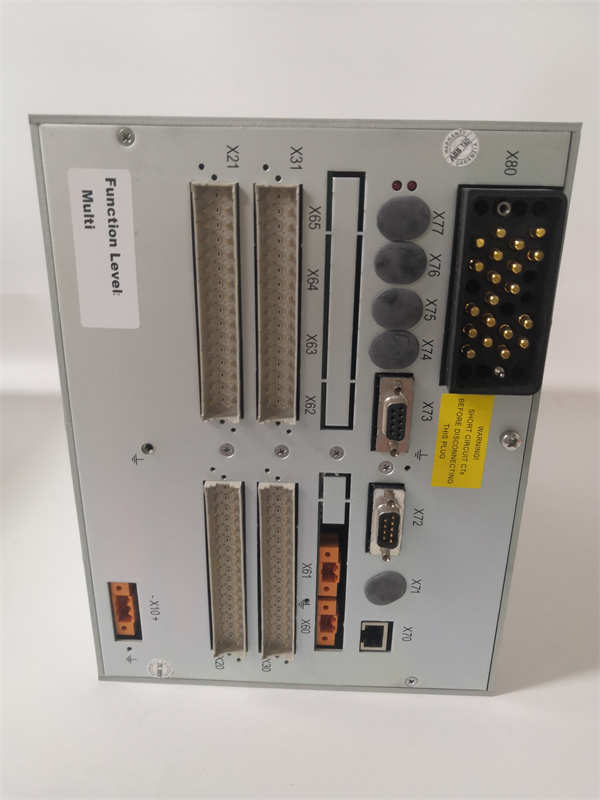

ABB REF542PLUS | IEC 61850支持的多功能保护测控装置

描述

关键技术规格

• 产品型号: REF542PLUS
• 制造商: ABB
• 应用电压等级: 1 kV 至 36 kV（中压配电系统）
• 保护功能（全集成）:
  • 三段式相间/接地过流保护（50/51, 50N/51N）
  • 方向过流（67）、负序过流（46）、热过载（49）
  • 弧光保护（选件，配合ARB600传感器）
  • 自动重合闸（79）、断路器失灵保护（50BF）
  • 频率保护（81O/U）、电压保护（27/59）
• 测量与监控:
  • 三相电流/电压、有功/无功功率、功率因数、电能计量（Class 0.5S）
  • 断路器操作次数、跳闸电流录波（故障记录，≥4次事件）
• 控制功能:
  • 内置断路器控制逻辑（合/分/防跳）
  • 可编程逻辑（PLC-like 功能块，支持用户自定义联锁）
• 通信接口:
  • 标配：RS-485（Modbus RTU / SPA-Bus）
  • 可选：以太网（10/100 Mbps），支持 IEC 61850 Edition 2（GOOSE + MMS）
  • 支持PRP/HSR（高可用性网络，需硬件选件）
• 人机界面: 前面板LCD显示屏 + 按键，支持本地操作与参数查看
• 安装方式: 嵌入式安装于中压开关柜（如UniGear ZS1、SafePlus）
• 工作温度: -25°C 至 +70°C
• 功能安全认证: IEC 61508 SIL2、IEC 61850-3、IEEE 1613（电力通信环境）

ABB REF542PLUS

功能定位与应用场景分析

REF542PLUS 是ABB面向智能配电系统推出的旗舰级保护测控一体化装置，其设计目标是将传统继电保护、远程监控与自动化控制融合于单一设备，显著降低开关柜二次接线复杂度与运维成本。凭借对 IEC 61850 的原生支持，该装置可无缝接入数字化变电站架构，实现GOOSE快速跳闸、SV采样值共享及MMS远程管理。

在实际工程中，REF542PLUS 不仅提供基础过流保护，更通过可编程逻辑实现复杂的联锁控制。例如，在数据中心双电源切换系统中，它可根据母线电压状态自动闭锁非优先回路；在光伏升压站中，结合弧光保护模块，可在毫秒级内切除开关柜内部短路故障，防止设备烧毁。其高精度电能计量功能也使其成为能源管理系统（EMS）的理想数据源。

典型应用场景：

• 用于10 kV工业配电馈线，实现过流、接地、弧光多重保护
• 用作轨道交通牵引变电所馈线保护，支持频繁启停下的热记忆功能
• 应用于风电/光伏场站集电线路，集成频率电压穿越（FRT/LVRT）辅助逻辑
• 支持老旧电磁式继电器或静态继电器（如SPA系列）向智能IED升级

我们的质量标准与测试流程

鉴于 REF542PLUS 承担着配电系统“第一道防线”的职责，我们对其执行基于真实继电保护测试仪的闭环验证流程，确保保护动作精准、通信可靠。

测试流程包括：

• 外观与接口检测: 检查前面板LCD、按键、端子排是否完好，清洁通信口与CT/PT接线端
• 保护功能测试: 使用OMICRON CMC或继保之星测试仪注入故障电流/电压，验证各段定值动作时间与返回系数（误差 ≤±2%）
• 弧光保护验证（如配置）: 模拟光信号触发，确认跳闸出口响应时间 <5 ms
• IEC 61850通信测试: 通过PC加载CID文件，验证GOOSE订阅/发布、MMS遥测遥信读取正常
• 断路器控制逻辑测试: 模拟本地/远程合分闸指令，验证防跳、闭锁及位置反馈逻辑正确
• 最终质检: 仅通过全部保护、控制与通信测试的 REF542PLUS 才可出库，并附带测试报告编号与定值单快照

ABB REF542PLUS

兼容性与升级路径

为确保 REF542PLUS 能正确集成至您的配电系统，建议在替换或组态前核对以下关键信息。

需核对要点：

• 固件版本: 不同固件版本对IEC 61850模型支持不同，需与SCADA系统CID文件匹配
• CT/PT规格: 二次电流必须为1 A或5 A，电压为100 V或110 V（相电压），否则需外加变送器
• 替代关系: REF542PLUS 可直接替代 REF542（旧版）或 SPA系列 继电器，但需重新配置逻辑与通信
• 弧光扩展: 弧光保护为选件，需额外订购ARB600光纤传感器及REF542PLUS-AF型号许可
