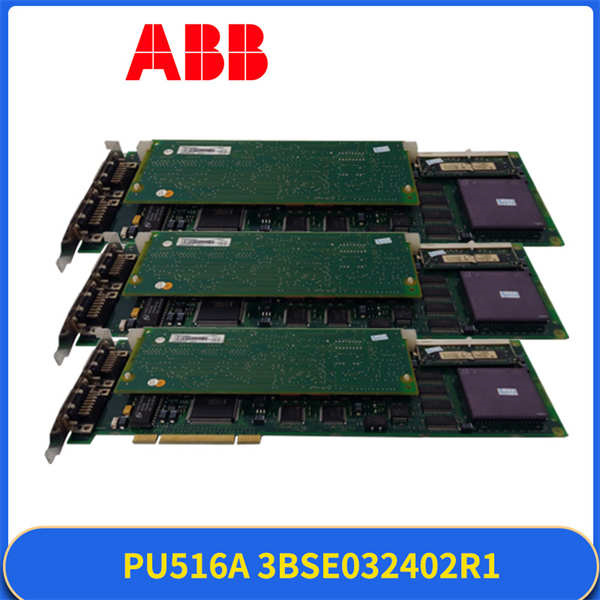

ABB PU516A (3BSE032402R1) – Advant Station工程接口板，专治老系统疑难杂症！

描述

ABB PU516A (3BSE032402R1) 是一款专为Advant OCS (开放控制系统) 和800xA系统设计的工程接口板。这块板卡是连接上位机与现场总线MasterBus 300的“桥梁”，能够实现系统配置、编程和调试等工程任务。它具备双通道MB300通信和一个RS-232端口，支持3.3V或5V的32位/33MHz PCI总线，内存：16 MB。这东西就是为了老系统而生的，性能可靠，兼容性强，有了它，老系统也能玩出新花样！

PU516A 产品概述

在自动化控制这个圈子里，ABB的Advant OCS系统那可是“老前辈”了，虽然有些年头，但还在很多关键工业现场服役。今天要聊的这个ABB PU516A (3BSE032402R1) 模块，就是这个老前辈系统里的“得力干将”。它可不是一块简单的板卡，而是整个Advant Station工程站和控制器之间进行通信的“接口人”。它的主要任务，就是通过PCI总线，在工程站电脑上为工程师提供一个与现场设备和控制器沟通的通道。工程师们可以通过它，上传下载程序、配置参数、进行系统调试，甚至在线监控整个生产流程。

ABB PU516A (3BSE032402R1) 这张工程接口板，是Advant Controller 400系列的核心配套组件之一，它的存在，极大地简化了系统调试和维护的难度。它通过MasterBus 300（MB300）现场总线，连接到各个控制器和I/O模块，就像是一个高效的“信息中心”，让工程师们能坐在电脑前，就能掌控整个生产线的脉搏。对于那些需要频繁进行程序修改、系统升级或者故障排查的场合，ABB PU516A (3BSE032402R1) 的作用就显得尤为重要。它确保了工程站和控制器之间的数据传输既稳定又快速，是保障老系统高效运行的关键。

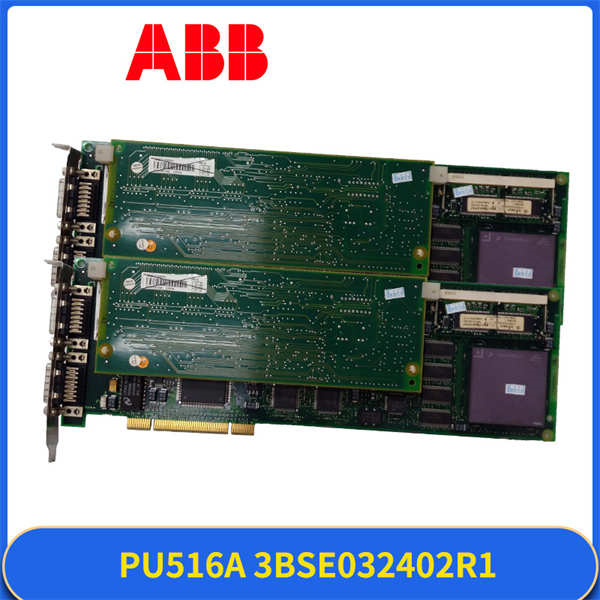

ABB PU516A 3BSE032402R1

PU516A 技术规格

主要特点和优势

要说ABB PU516A (3BSE032402R1)这张板卡的优点，那可真是一箩筐。首先，它最突出的特点就是“一卡多能”。它不仅仅是一个简单的通信接口，更是一个功能强大的工程接口，支持工程师们进行在线配置和调试。它内置了独立处理器和内存，能够将繁重的通信任务从主处理器中分担出来，极大地提升了系统整体的响应速度。这对于那些需要进行大量数据传输和实时监控的工业现场来说，简直是“雪中送炭”，能够显著减少系统的延迟和卡顿。

其次，PU516A的兼容性和可靠性也是它的杀手锏。它专为Advant OCS with Master SW和MOD 300 SW系统设计，能够完美地融入这些老系统。同时，它支持标准PCI和PCI-X总线，使得它能够轻松安装在各种老旧的工控机上，避免了昂贵的硬件更换成本，为客户省下了一大笔钱。它集成的MasterBus 300（MB300）和RS-232通信端口，让它能够灵活地连接到不同的现场设备和上位机。此外，ABB PU516A (3BSE032402R1) 严格按照工业级标准制造，能够在电磁干扰（EMI）和温度波动等恶劣环境中稳定工作，确保了通信的可靠性和系统的连续运行。这东西就是为了严苛的工业现场而生的，你完全不用担心它会掉链子。

The ABB PU516A (3BSE032402R1) is a critical engineering interface board designed for legacy Advant OCS and 800xA systems. Its primary function is to serve as a high-speed communication link between the engineering workstation and the field controllers via the MasterBus 300 (MB300) network. This capability allows engineers to perform essential tasks such as programming, configuration, and diagnostics in a seamless and efficient manner. A key advantage of the PU516A is its ability to offload the communication workload from the main controller, thereby improving overall system performance and responsiveness. The board is highly compatible, designed to fit into standard PCI or PCI-X slots, making it an ideal and cost-effective solution for extending the life and enhancing the functionality of older systems. Equipped with both an MB300 and an RS-232 port, the module offers flexible connectivity options. Built to ABB’s robust industrial standards, the ABB PU516A (3BSE032402R1) ensures reliable operation in demanding environments, providing a stable and secure communication backbone for critical control applications.

应用领域

ABB PU516A (3BSE032402R1) 这张板卡，可以说是老系统维护和升级的“香饽饽”。它主要的应用场景，就是那些还在使用ABB Advant OCS with Master Software或者在800xA for Advant Master系统中的工程站。这些系统通常应用在以下几个领域：

电力行业：在一些老旧的电厂里，控制系统可能就是Advant OCS平台，工程师们通过PU516A，能够对发电机组、锅炉等关键设备的控制程序进行在线修改和调试。

石油化工：炼油厂、化工厂的生产流程复杂，需要频繁调整控制参数。ABB PU516A 使得工程师可以方便地进行系统组态和故障排查，确保生产过程的安全和稳定。

冶金行业：钢铁厂的轧钢、连铸等过程对控制系统的实时性要求很高。PU516A为工程师提供了与现场控制器高速通信的通道，能够快速响应生产需求，提高产品质量。

市政工程：大型水处理厂、供热管网等，也可能采用Advant OCS系统。PU516A在这些系统中扮演着“诊断医生”的角色，帮助工程师们及时发现并解决系统问题，保障公共服务的正常运行。

相关产品

PU516A (3BSE032402R1) 通常不是单独工作的，它需要与许多其他模块配合使用，才能构成一个完整的控制系统。

PU515A (3BSE032401R1)：这是PU516A的兄弟型号，也是实时加速器（RTA）卡，但通常作为从处理器使用，主要负责通信任务，与PU516A的功能有所侧重。

PU410K01 (3BSE051826R1)：是另一个同类产品，也是用于MB300通信的RTA板卡，在某些特定的系统配置中可能会替代PU516A。

AC450：Advant OCS系统中的经典控制器，PU516A就是为与这些控制器通信而设计的。

Advant Station 100：ABB的工程站，PU516A通常就安装在这些工作站的电脑里，充当通信接口。

CI871：是AC 800M系列中的一个通信接口模块，它展示了ABB如何将MasterBus 300网络集成到新一代系统中，为老系统升级提供了一个方向。

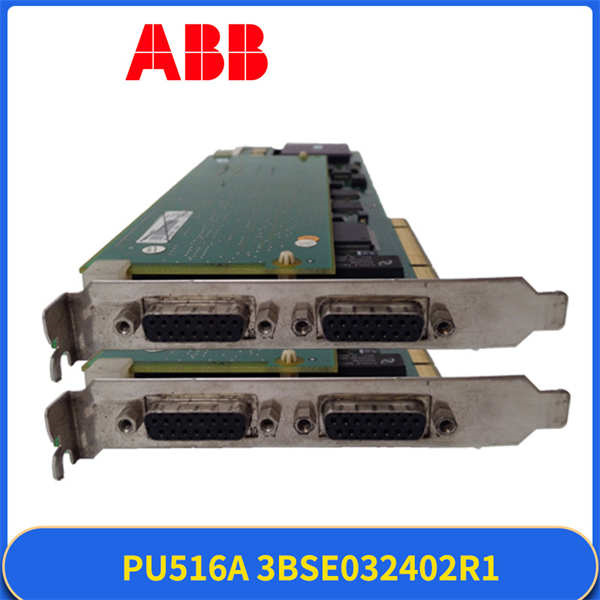

ABB PU516A 3BSE032402R1

安装与维护

安装前准备:安装ABB PU516A (3BSE032402R1)之前，老规矩，先断电！这是铁律，谁也不能违反。然后，打开工控机箱，找到一个空的PCI插槽。在操作前，记得戴上防静电手环，静电可是精密电子设备的头号公敌。仔细检查PU516A的金手指，确保没有灰尘或氧化。安装时，要对准插槽，平稳地将板卡压入，听到一声轻微的“咔嗒”声，说明卡到位了。最后，用螺丝把板卡固定好，防止它在使用过程中松动。

维护建议: PU516A本身是个很皮实的家伙，日常维护其实很简单。最重要的就是保持它的工作环境干净、干燥、通风。定期用吹风机或者气罐清理工控机箱内部的灰尘，特别是板卡和风扇周围，防止过热。如果你发现系统通信不稳定，可以先检查PU516A上的LED指示灯。每个灯都有自己的含义，对照手册就能初步判断问题出在哪。如果是硬件故障，我们建议联系我们专业的工程师进行处理，毕竟ABB PU516A是系统核心，随便折腾容易出大问题。
