ABB PU515A 3BSE032401R1 实时加速器 (RTA) 板卡 – Advant OCS/800xA 系统核心通信件！

描述

PU515A 3BSE032401R1 产品概述

各位搞老系统的兄弟们，ABB PU515A 3BSE032401R1 这块板子，在 Advant OCS (Open Control System) 和早期的 800xA 系统的上位机里，那绝对是不可或缺的**“幕后英雄”。它不是一个能独立运行的控制器，而是一张插在个人计算机 (PC)** 上的实时通信卡，专门用来消除 PC 操作系统（比如 Windows 或 Unix）带来的通信延迟和不确定性。你想啊，Windows 这种非实时操作系统，处理任务总是有时快有时慢，这对需要毫秒级响应的工业控制数据来说是致命的。

PU515A 3BSE032401R1 的设计目的，就是把底层的 MasterBus 300 (MB300) 协议的实时通信任务从主 CPU 上剥离出来，由板载的 25 MHz 处理器和 16 MB 专用内存 (RAM) 来独立、快速地处理。这块 ABB PU515A 相当于给上位机开辟了一条直通车道，专门用来跟底层的 AC450 或 MOD 300 控制器高效地交换数据。它提供了双通道 MB300 通信，这不仅增加了数据吞吐量，更重要的是，为关键通信链路提供了冗余 (Redundancy) 的可能，极大地提高了整个控制系统的可靠性和实时性。所以，如果你的 Advant Station 500 或其他基于 MB300 的工作站出了通信故障，八成就是这块 PU515A 3BSE032401R1 RTA 板卡在“罢工”。

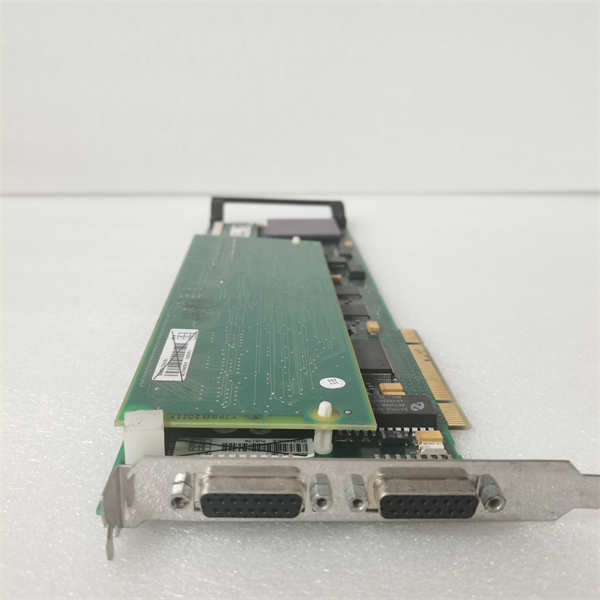

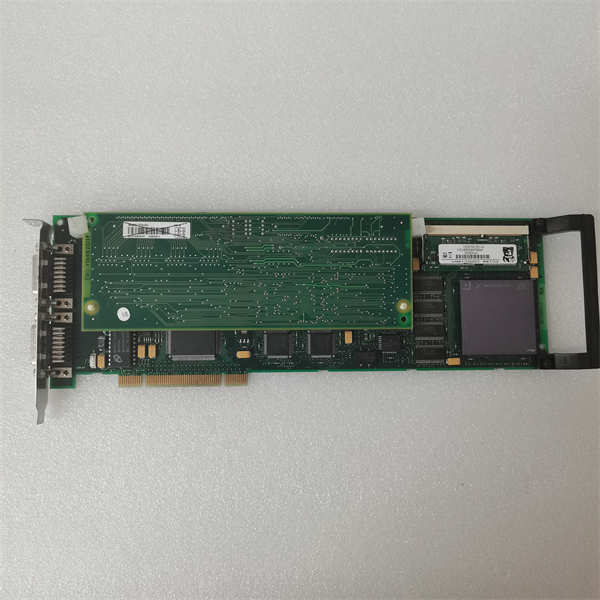

ABB PU515A 3BSE032401R1

主要特点和优势

专用实时通信：ABB PU515A 3BSE032401R1 的核心价值，在于它实现了实时加速 (Real-Time Acceleration)。传统的 PC 无法保证数据传输的确定性 (Determinism)，而 PU515A 通过板载的 CS503V1 模块和 MB300 协议，构建了一个独立于主机的实时通信环境。这使得操作员站在获取和发送数据时，能够达到控制层面的时间要求，保证了高级控制功能和人机界面 (HMI) 数据显示的实时性。

高性能与大内存：这款 RTA 板卡配备了 25 MHz 的 CPU 和 16 MB 的板载内存。在那个年代，这已经是非常强大的配置了，足够板卡自身处理复杂的通信协议栈、数据缓存和预处理任务，大大减轻了上位机主 CPU 的负担。这种卸载处理 (Offloading) 的能力，确保了即使在操作站运行复杂的图形界面和历史数据分析应用时，底层的实时通信也不会受到影响。

双通道冗余支持：PU515A 3BSE032401R1 提供双通道 MB300 接口（通过两个 15 针 D-Sub 连接器），可以直接连接到冗余的 MasterBus 300 总线上。在关键应用中，两条总线同时工作，一旦其中一条总线发生故障，另一条可以无缝接管通信，从而实现了通信路径的高可靠性 (High Reliability)。对于化工、冶金等连续流程工业 (Continuous Process Industry) 来说，这种通信冗余是保证零停机的硬性要求。

安装兼容性和升级性：作为 Advant OCS 和早期 800xA 系统的通信核心，ABB PU515A 兼容标准的 3.3V 或 5V PCI 槽位，甚至可以安装在 64 位 PCI-X 插槽中（但仍以 33MHz 运行），这使得它在不同型号的工业 PC 或工作站中具有极好的硬件兼容性。同时，它也是旧型号 PU515、PU518 或 PU519 的升级替换 (Step-Up) 型号，为老旧系统的维护和升级提供了最直接、最可靠的途径。

PU515A 3BSE032401R1: The Real-Time Communication Backbone

The ABB PU515A 3BSE032401R1 Real-Time Accelerator (RTA) board serves a vital function in ABB’s legacy Advant Open Control System (OCS) and the foundational infrastructure of System 800xA. It is fundamentally a high-speed communication module designed for the PCI/PCI-X bus architecture, crucially tasked with guaranteeing deterministic communication between the operator/engineering station and the field controllers (such as the AC450). This board’s unique value lies in its onboard processing power—a 25 MHz CPU with 16 MB of dedicated RAM—which allows it to execute the complex MasterBus 300 (MB300) protocol autonomously.

This PU515A 3BSE032401R1 effectively bypasses the inherent latency and non-deterministic behavior of standard host operating systems, ensuring that process data is transferred with the speed and reliability required for real-time control. Equipped with a dual-channel MB300 interface, it provides essential communication path redundancy, which is non-negotiable for systems demanding continuous operation and high data integrity. This makes the PU515A an indispensable component for maintaining the performance and stability of mission-critical control applications where timely data exchange with the underlying control level is paramount. It is the silent workhorse that connects the operational interface to the process control reality.

应用领域

PU515A 3BSE032401R1 的应用领域非常明确，主要集中在安装了 ABB Advant OCS 或早期 System 800xA 系统的大型流程工业现场。

DCS 操作站和工程站：这是 ABB PU515A 3BSE032401R1 的主战场。它安装在 Advant Station 500 系列的工作站内部，作为操作员界面和底层 AC450/MOD 300 控制器的唯一高速通信通道。操作员的每一次点击、每一次参数修改，都需要通过 PU515A 以最快速度传输到控制器；同样，控制器上所有实时报警、趋势数据也通过它高速反馈给操作员。

电力和能源领域：在电厂的锅炉、汽轮机控制系统或大型变电站的监控中心，系统的稳定性和实时性要求极高。PU515A 3BSE032401R1 确保了工程师和操作员能够以最快的速度获取设备状态和性能数据，进行远程控制和紧急处理，最大限度地减少电网波动或停机风险。

石化和精细化工行业：在对温度、压力、流量等变量控制精度要求极高的化工生产过程中，实时的闭环控制至关重要。ABB PU515A 3BSE032401R1 保证了 DCS 系统的人机交互层 (HMI) 和控制层 (Control Layer) 之间的数据同步和实时性，使得高级控制算法能够精确、及时地发挥作用。

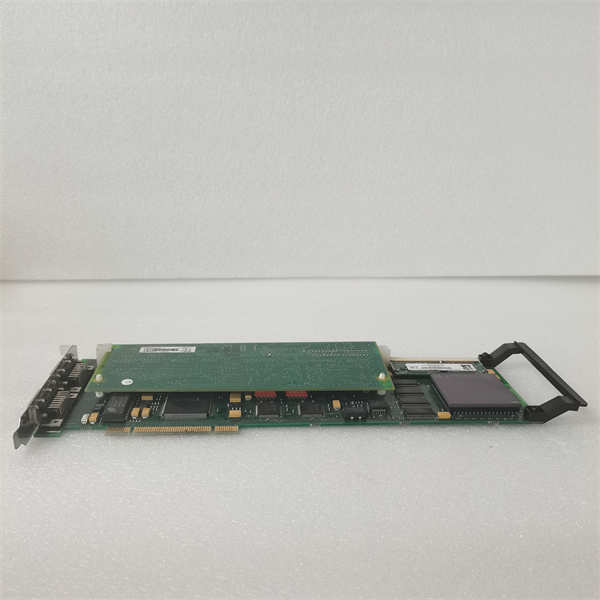

ABB PU515A 3BSE032401R1

相关产品

由于 PU515A 3BSE032401R1 是一个特定平台（Advant OCS/800xA）的通信卡，它的相关产品主要是其配套硬件、前身和升级替代方案：

PU515 3BSE013063R1：PU515A 3BSE032401R1 的早期型号，功能类似，但 PU515A 通常是性能和兼容性上的升级版。

PU518 3BSE018680R1 / PU519 3BSE018681R1：同样是早期 Advant 系统的 RTA 板卡，PU515A 可作为它们的技术升级替换型号。

AC450 Controller：这是 PU515A 3BSE032401R1 通常连接的底层主控制器，它们通过 MasterBus 300 总线进行通信。

DSCS140 57520001-EV：这是一款 MasterBus 300 通信模块，用于控制器的通信接口，与 PU515A 构成完整的通信链路。

DSBB110A 57330001-Y：Master Shield Board，用于 Advant 系统的总线防护和连接。

安装与维护

安装前准备:安装 ABB PU515A 3BSE032401R1 RTA 板卡前，必须确保你的工业 PC 或 Advant Station 已经完全断电。该板卡需要插入一个 3.3V 或 5V 的 32 位 PCI 插槽，切勿使用蛮力，确保金手指与插槽完全吻合，安装牢固。由于 PU515A 3BSE032401R1 是用于实时通信的，安装后必须正确连接 15 针 D-Sub 连接器到 MasterBus 300 网络，确保电缆的屏蔽层正确接地，以防电磁干扰 (EMI) 影响通信质量。

维护建议:对于 PU515A 3BSE032401R1 这类板卡，最常见的维护是环境控制和驱动程序管理。首先，确保安装它的工作站拥有良好的通风和散热，避免板卡长时间处于高温状态。
