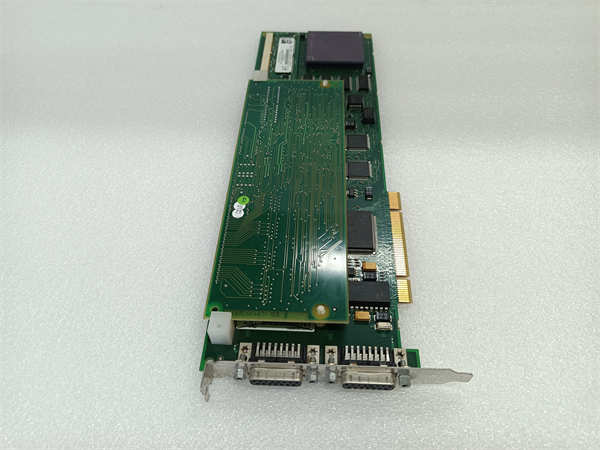

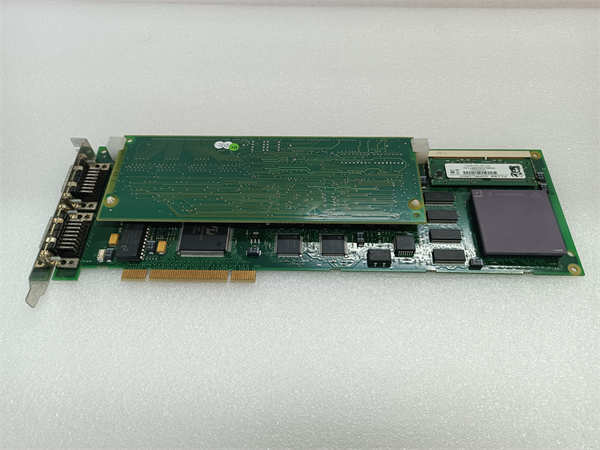

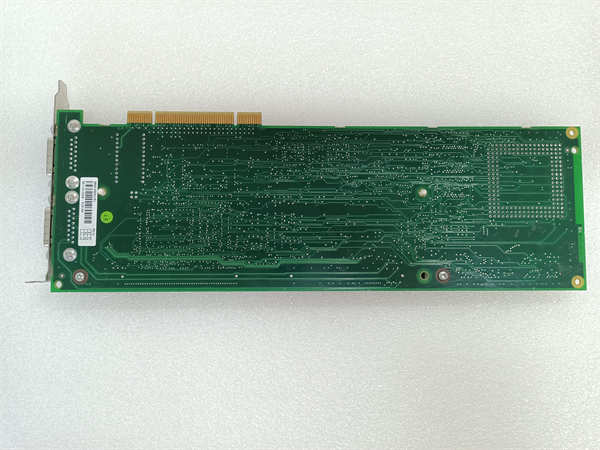

ABB PU515A 3BSE032401R1：板载16MB内存，提升数据处理能力！

描述

ABB PU515A 3BSE032401R1：这是一款专为 ABB Advant OCS (Open Control System) 设计的实时加速器 (RTA) 板卡。它通过集成高性能处理器和板载内存（如16MB RAM），显著提升系统的实时处理能力和数据交换速度。该模块通常插入32位/33MHz PCI总线插槽，并配备双通道MB300通信模块，确保与ABB AC450控制器及其他系统组件的高速通信。广泛应用于电力、石化、冶金等对实时性和数据处理能力有严苛要求的工业领域，旨在优化复杂控制算法的执行效率，提高系统响应速度和稳定性。它是 Advant MOD 300 和 800xA 系统提升性能和延长寿命的理想选择。

ABB PU515A 3BSE032401R1 产品概述

老铁，你这次问的 ABB PU515A 3BSE032401R1，这可是ABB Advant OCS (Open Control System) 系统里的一个“性能猛兽”——它就是一块实时加速器板卡 (Real-Time Accelerator, RTA board)。你想啊，在现代工业生产中，尤其是在电力、石油化工、冶金这些对控制精度和响应速度要求达到“极限”的行业，传统的主控制器有时候会因为数据量庞大、计算复杂而显得“力不从心”。这时候，PU515A 3BSE032401R1 就闪亮登场了！

它的主要功能，就是为Advant OCS系统提供强大的实时运算和数据处理能力。这块板卡通常安装在你的工业计算机或者Advant Station的工作站的 PCI总线插槽 (PCI Bus Slot) 上，就像给电脑加了一块“专业加速卡”。它内置了高性能的处理器（通常是25 MHz CPU频率）和专门的板载内存（比如16MB RAM），这些配置就是为了能够高速、并行地处理大量的工业数据。比如，它可以快速执行复杂的控制算法、进行高频率的数据采集和分析，从而减轻主控制器的负担，确保控制指令能够以毫秒级甚至微秒级的速度精准地传达到现场设备。

更值得一提的是，ABB PU515A 3BSE032401R1 还配备了双通道MB300通信模块 (Dual-channel MB300 Communication Module)。MB300是ABB Advant系统内部的一种专用高速以太网总线，这种双通道设计意味着它能够以极高的效率与ABB AC450控制器以及Advant OCS网络中的其他组件进行数据交换，确保信息的实时性和完整性。因此，这款RTA板卡不仅提升了单个处理器的计算能力，还优化了整个系统的数据传输效率，是保障复杂工业过程稳定、高效运行，实现高级控制策略 (Advanced Control Strategies) 和过程优化 (Process Optimization) 的关键组件。无论是老旧的Advant MOD 300系统，还是集成了Advant Master的800xA系统，都能通过引入 PU515A 3BSE032401R1 来获得显著的性能提升和更长的生命周期。

ABB PU515A 3BSE032401R1 技术规格

参数名称	参数值
产品型号	PU515A
物料编码	3BSE032401R1
制造商	ABB (Asea Brown Boveri)
产品类型	实时加速器板卡 (Real Time Accelerator, RTA board)
所属系统	ABB Advant OCS (Open Control System)，用于Advant Station 500 系列、Advant Master 和 MOD 300 系统，兼容800xA系统
处理器	25 MHz CPU Clock Frequency (通常为专用处理器或DSP)
内存	16 MB RAM (板载)
总线接口	PCI Bus Adapter (可安装在3.3V或5V 32-bit 33MHz PCI 或 100/133MHz PCI-X 插槽，实际运行在33MHz)
通信模块	内置 CS503V1 双通道 MB300 通信模块
通信协议	MB300 (MasterBus 300)
通信速度	10000 kbit/s (10 Mbps)
通信接口	两个15针 D-sub 母头连接器
主要功能	提升系统实时处理能力、高速数据采集、复杂控制算法加速、数据交换优化
产品净重	约 0.2 – 0.4 kg (具体取决于来源信息，可能略有差异)
原产地	瑞典 (SE) / 波兰 (PL) / 瑞士 (CH)
兼容性	可作为PU515、PU518或PU519的升级/替换选项
安装方式	板卡式，插入PCI总线插槽
应用环境	工业控制环境，需要高性能和实时响应的场所
认证标准	符合相关工业标准和认证

主要特点和优势

老铁，ABB PU515A 3BSE032401R1 这块RTA板卡，能在关键工业领域里吃得开，那可不是靠运气，它有几项实打实的“硬本事”，能让你的Advant OCS系统跑得更稳、更智能！

首先，它最大的亮点就是**“极致的实时处理能力”。在工业控制中，尤其是像电力调度、大型化工装置控制这种场合，数据的采集、计算和控制指令的发出，每一毫秒都至关重要。PU515A 3BSE032401R1 集成了专为高速运算设计的处理器和板载内存，能以25 MHz 的CPU频率进行数据处理，并支持10 Mbps 的MB300高速通信**。这可不是闹着玩的，它意味着系统能够以极快的速度响应现场变化，执行复杂的PID控制 (Proportional-Integral-Derivative Control)、预测控制 (Predictive Control) 等高级算法，确保控制回路的超高精度和稳定性 (Ultra-high Precision and Stability)。对于需要处理大量传感器数据和快速调节的工况，这块板卡简直就是“雪中送炭”，让你的系统“稳如老狗”！

其次，ABB PU515A 3BSE032401R1 还是个**“系统性能的倍增器”。它不仅仅是让某个部分跑得快，更是通过其强大的处理能力，分担了Advant OCS主控制器的计算负荷。你想，当主控制器被大量复杂的实时计算任务“压得喘不过气”时，整个系统的响应速度和吞吐量都会下降。而 PU515A 3BSE032401R1 作为RTA模块，可以专门负责这些计算密集型任务，比如复杂的数字信号处理、高速数据过滤等，从而释放了主处理器的资源**，让其能够专注于更上层的系统管理、通信和非实时任务。这样一来，整个Advant OCS系统的整体性能 (Overall Performance)、数据吞吐量 (Data Throughput) 和系统响应性 (System Responsiveness) 都得到了显著提升，为实现更复杂、更智能的自动化控制策略提供了强大的硬件支撑。

再来，ABB PU515A 3BSE032401R1 兼具**“高可靠性和出色的兼容性”。作为ABB工业级产品线的一员，它在设计和制造上都遵循严格的工业标准，能够在恶劣的工业环境下（如高温、振动、电磁干扰）长期稳定运行，故障率极低，确保了你的关键生产过程的连续性和安全性 (Continuity and Safety)。更重要的是，它对ABB Advant OCS系统有着极好的向前和向后兼容性**。它可以无缝集成到Advant MOD 300和Master系统中，甚至在某些配置下与800xA系统兼容。对于那些还在使用旧版Advant系统的客户来说，PU515A 3BSE032401R1 是一个极具性价比的升级或替换选项，无需进行大规模的系统改造，就能显著提升现有系统的性能，延长其使用寿命 (Extend Lifespan)，从而大大节省了TCO (总拥有成本)，简直是“花小钱办大事”的典范！

Partner, the ABB PU515A 3BSE032401R1 RTA board isn’t just surviving in critical industrial sectors; it’s thriving because of its genuine capabilities that can truly transform your Advant OCS system!

Firstly, its biggest highlight is its “ultimate real-time processing capability.” In industrial control, especially in sectors like power grid dispatch or large-scale chemical plant control, the collection of data, computation, and issuance of control commands are critical down to the millisecond. The PU515A 3BSE032401R1 integrates a processor specifically designed for high-speed computations and on-board memory, enabling data processing at a 25 MHz CPU frequency and supporting 10 Mbps MB300 high-speed communication. This is no small feat; it means the system can respond to field changes with extreme speed, executing complex PID control, Predictive Control, and other advanced algorithms, ensuring ultra-high precision and stability of your control loops. For situations requiring the processing of large volumes of sensor data and rapid adjustments, this board is a game-changer, making your system “rock-solid”!

Secondly, the ABB PU515A 3BSE032401R1 also acts as a “system performance multiplier.” It doesn’t just make one part run faster; it significantly offloads the computational burden from the main controller of the Advant OCS system through its powerful processing capabilities. Think about it: when the main controller is “overwhelmed” by a multitude of complex real-time computational tasks, the entire system’s response speed and throughput will suffer. The PU515A 3BSE032401R1, as an RTA module, can specifically handle these computationally intensive tasks, such as complex digital signal processing or high-speed data filtering, thereby freeing up resources for the main processor. This allows the main processor to focus on higher-level system management, communication, and non-real-time tasks. As a result, the Overall Performance, Data Throughput, and System Responsiveness of the entire Advant OCS system are significantly enhanced, providing robust hardware support for implementing more sophisticated and intelligent automation control strategies.

Furthermore, the ABB PU515A 3BSE032401R1 combines high reliability with excellent compatibility. As a member of ABB’s industrial-grade product line, it is designed and manufactured to rigorous industrial standards, ensuring stable, long-term operation in harsh industrial environments (e.g., high temperatures, vibration, electromagnetic interference) with an extremely low failure rate. This guarantees the continuity and safety of your critical production processes. Crucially, it boasts excellent forward and backward compatibility with ABB Advant OCS systems. It can seamlessly integrate into Advant MOD 300 and Master systems, and even offers compatibility with 800xA systems in certain configurations. For customers still using older Advant systems, the PU515A 3BSE032401R1 presents a highly cost-effective upgrade or replacement option. There’s no need for extensive system overhaul; you can significantly boost the performance of your existing system and extend its lifespan, thereby substantially reducing TCO (Total Cost of Ownership). It’s truly a prime example of “getting more for less”!

应用领域

老铁，ABB PU515A 3BSE032401R1 这个实时加速器模块，它的应用范围那可不是盖的，主要集中在那些对实时性、数据处理能力和系统稳定性有“变态”要求的工业领域。可以说，哪里需要“快、准、稳”，哪里就能看到它的身影。

首先，在电力行业 (Power Industry)，它是个“香饽饽”。比如在大型电厂的DCS系统 (Distributed Control System) 中，用于发电机组的精确励磁控制、锅炉的燃烧优化控制、汽轮机的超速保护等关键环节。任何微小的延迟都可能导致电网波动甚至事故，PU515A能够确保这些复杂控制算法的实时执行和高精度响应。

其次，在石油化工行业 (Oil & Gas and Chemical Industry)，它的重要性不言而喻。炼油厂的催化裂化、乙烯生产，化工装置的反应釜温度/压力精确控制、塔器精馏优化等，这些过程都涉及到大量的实时数据采集和复杂计算。PU515A 3BSE032401R1 能有效处理这些数据，并提供毫秒级的控制响应，保障生产的安全性、效率和产品质量。

再来，冶金行业 (Metallurgy Industry) 也是它的“主战场”。比如钢铁厂的连铸机控制、热轧/冷轧的厚度与张力控制、高炉的自动化操作等。这些过程对实时性和同步性要求极高，PU515A能够加速这些复杂数学模型的计算和控制指令的下达，确保生产过程的平稳进行和产品质量的均一性。

此外，在一些需要高速运动控制的自动化设备，如机器人控制、精密机床，以及大型水处理厂、纸浆和造纸厂等领域，ABB PU515A 3BSE032401R1 同样能通过其强大的实时处理能力，提升设备的响应速度和控制精度，从而优化整个生产过程。

相关产品

ABB PU515A 3BSE032401R1 作为一个实时加速器模块，它是ABB Advant OCS系统中的一个关键组件，因此它通常会与Advant OCS系统家族中的其他核心硬件和软件产品协同工作，形成一个完整的控制解决方案。以下是一些可能与它相关的“系统伙伴”：



ABB Advant OCS 核心处理器模块 (如AC450控制器)：PU515A作为加速器，是AC450等Advant OCS主控制器的性能延伸，两者紧密配合，PU515A分担主处理器的实时计算负载。



ABB Advant Station 500 系列工作站：这通常是操作员和工程师进行系统监控、组态和编程的上位机平台。PU515A板卡会安装在这些工作站的PCI插槽中，以便与Advant OCS系统进行高速MB300通信。



ABB Advant MOD 300 / Advant Master 系统：PU515A是这些经典Advant OCS系统的重要组成部分，用于提升其整体实时性能和通信效率。



ABB 800xA 系统 (特定版本和配置)：虽然800xA是更现代的DCS平台，但由于兼容性和升级路径的考虑，某些版本的800xA系统可能会通过特定连接和配置来兼容或利用PU515A的功能。



ABB MB300 (MasterBus 300) 通信网络设备：PU515A内置双通道MB300通信模块，因此它与整个MB300网络中的其他通信模块、交换机等设备紧密相关。



ABB I/O 模块 (如Advant S800 I/O)：PU515A处理的实时数据最终来源于现场的I/O模块，其高速处理能力需要I/O模块提供及时、准确的物理量数据。



ABB Advant Control Builder / ABB Engineering Tools：这些是用于编程、组态和诊断Advant OCS系统的软件工具，工程师通过这些工具来配置和利用PU515A的性能。



安装与维护

安装前准备:

老铁，安装 ABB PU515A 3BSE032401R1 这块高性能的实时加速器板卡，那可不是随便插插就行，得讲究个专业和细致，安全永远是第一位的！



断电与安全锁止 (LOTO)：在开始任何操作之前，务必确认控制柜或工作站的主电源已经完全切断，并且严格执行挂牌上锁 (Lockout/Tagout, LOTO) 程序。这是为了确保在安装过程中，设备不会意外通电，保障你的人身安全。



静电防护 (ESD Protection)：PU515A 3BSE032401R1 是高精度的电子元件，对静电非常敏感。所以，在整个操作过程中，你必须佩戴可靠接地的防静电腕带或手套，并确保操作环境是防静电的。避免直接用手触摸板卡上的金手指和电子元件。



环境检查：检查安装PU515A的PCI插槽和其周围区域，确保干净、干燥，没有灰尘、油污或其他杂物。同时，检查板卡本身是否有物理损伤，如弯曲、裂纹或元件松动。



识别正确插槽：根据ABB官方提供的Advant OCS系统手册，确认PU515A应该插入的PCI插槽型号和位置。PU515A通常兼容3.3V或5V的32位33MHz PCI或100/133MHz PCI-X插槽（实际运行在33MHz）。选择合适的插槽对性能和兼容性至关重要。



小心插入：将PU515A板卡对准PCI插槽，然后均匀用力，缓慢垂直地将其插入插槽，直到板卡完全就位，并确保卡扣牢固。避免用力过猛导致板卡或插槽损坏。



线缆连接：如果PU515A外部有MB300通信线缆接口（两个15针D-sub连接器），在模块安装牢固后，按照接线图正确连接这些通信线缆。确保连接牢固可靠，避免虚接。

维护建议:

要让 ABB PU515A 3BSE032401R1 这块“加速器”长期稳定高效地运行，日常的“保养”可不能少。



保持清洁与散热：定期清理安装PU515A的工控机箱或控制柜内部的灰尘，特别是板卡及其散热片周围的区域。灰尘会堵塞散热孔，导致温度升高，从而影响电子元件的寿命和性能。确保机箱内的风扇（如果有的话）正常工作，提供良好的通风散热。



检查连接牢固性：定期检查PU515A板卡在PCI插槽中的固定情况，以及连接到它的所有线缆（特别是MB300通信线）是否牢固。振动或时间久远可能导致连接松动，影响数据传输的可靠性。



系统诊断与日志分析：充分利用Advant OCS系统自带的诊断工具和日志记录功能。定期查看PU515A模块的健康状态、运行日志以及通信错误报告。这些信息可以帮助你及时发现潜在问题，进行预防性维护，避免突发故障。



固件与软件更新：在经过充分评估和测试后，按照ABB官方指引，定期更新PU515A的固件和相关的系统软件驱动程序。这有助于提升性能、修复潜在的软件缺陷，并确保系统与最新版本的兼容性。



环境监测：确保PU515A工作在适宜的温度和湿度范围内。避免将其暴露在过高或过低的温度、湿度以及腐蚀性气体环境中，这些都会缩短模块的使用寿命。



专业操作：任何涉及到拔插模块或对系统进行深度配置的维护操作，务必由经过培训的专业技术人员来执行，并严格遵循ABB官方的技术手册和安全规程。
