ABB PPE091A101 | AC 800M系统以太网通信模块 | 可靠性验证与网络集成方案

  • 型号: PPE091A101 3BHE044481R0101
  • 品牌: ABB
  • 核心功能: 双端口千兆以太网通信模块，支持PRP（并行冗余协议）或HSR（高可用无缝冗余），用于AC 800M控制器实现零丢包网络通信
  • 质保标准: 12个月质保，经真实AC 800M系统带载、冗余切换与协议一致性测试
分类：

描述

关键技术规格

  • 产品型号: PPE091A101 3BHE044481R0101
  • 制造商: ABB
  • 所属系统: AC 800M 自动化平台（适用于PM86x系列CPU）
  • 模块类型: 高可用性以太网通信接口模块（Parallel Redundancy Protocol / High-availability Seamless Redundancy）
  • 网络接口: 2×RJ-45 千兆以太网端口（10/100/1000 Mbps），支持IEEE 802.3，全双工
  • 冗余协议: 原生支持IEC 62439-3 PRP（DANP模式）和 HSR（DANH模式），切换时间 = 0 ms（无丢包）
  • 协议栈支持: TCP/IP、UDP、Modbus TCP、IEC 61850 MMS/GOOSE（需配合AC 800M IEC 61850库）、FTP、SNMP
  • 数据吞吐能力: 支持多连接并发，典型应用下可处理 >5000 I/O点/秒的数据交换
  • 安装方式: 插入AC 800M主机架专用通信槽位（通常为CI854A扩展背板上的插槽），占用单槽空间
  • 工作温度: 0°C 至 +60°C，适用于标准工业控制柜环境
  • 认证标准: CE、UL、cUL、IEC 61850-3、IEC 61000-6-2/6-4，满足严苛电磁环境下的变电站与过程自动化要求

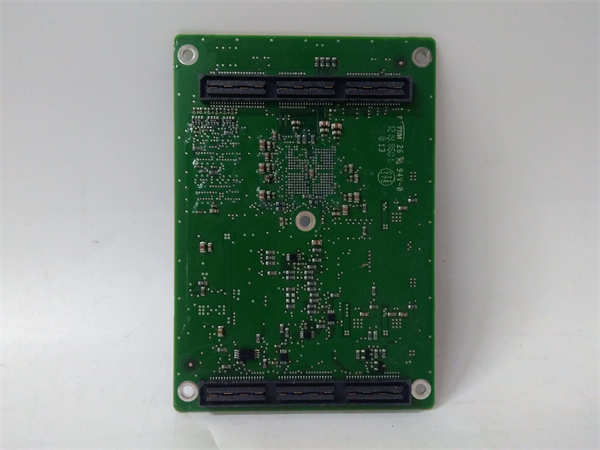

PPE091A101 3BHE044481R0101

PPE091A101 3BHE044481R0101

功能定位与应用场景分析

PPE091A101 是ABB为高可用性工业网络设计的先进通信模块，专用于AC 800M控制系统在电力自动化、关键过程控制等对通信连续性要求极高的场景。它通过PRP或HSR协议实现物理层网络冗余，确保即使单条光纤或交换机故障，控制数据仍能无中断传输——这是传统RSTP/MRP等环网协议无法达到的“零恢复时间”级别。该模块使AC 800M能够无缝集成到符合IEC 61850标准的数字化变电站架构中，同时支持与SCADA、HMI及第三方系统的高速数据交互，是构建未来就绪（future-ready）自动化基础设施的核心组件。

典型应用场景：

  • 数字化变电站自动化系统：作为AC 800M保护与控制站的通信出口，通过PRP双网连接站控层与过程层设备，满足IEC 61850-9-2 LE采样值与GOOSE零丢包要求
  • 燃机电厂SIS与DCS融合网络：在安全仪表系统中采用HSR环网，确保ESD指令在任何单点故障下仍可靠送达执行机构
  • 跨区域水厂调度中心：通过PRP双归属连接至两个独立骨干网，防止单一光纤断裂导致远程泵站失控
  • 老旧电厂通信升级：替换早期PNSK112等百兆非冗余模块，在不改变上位系统前提下提升网络可用性至99.999%

质量标准与测试流程

通信模块的失效可能导致整个控制网络分区或数据丢失，尤其在PRP/HSR架构中，一个未充分验证的节点会破坏全网冗余逻辑。我们对每一块 PPE091A101 执行协议级与网络压力双重验证，确保其行为完全符合IEC 62439-3规范。

我们的专业测试流程：

  • 外观与接口检查：确认RJ-45端口无氧化、内部PHY芯片无过热痕迹，前面板LED指示功能正常
  • 上机实测：将模块安装于真实AC 800M + CI854A机架，连接至PRP双网或HSR环网测试平台（含RedBox或兼容交换机），进行72小时连续通信负载测试
  • 冗余切换验证：在满流量下人为切断主链路（PRP）或断开环网任一点（HSR），使用网络分析仪捕获数据流，确认无丢包、无延迟突增、无MAC地址漂移
  • 协议一致性测试：通过IEC 61850客户端模拟GOOSE订阅与MMS报告，验证报文时序、VLAN标记及优先级处理符合标准；测试Modbus TCP多客户端并发读写稳定性
  • 质保承诺：仅通过全部通信功能、冗余切换与协议合规性测试的 PPE091A101 方可出库，并提供12个月质保及终身技术答疑支持

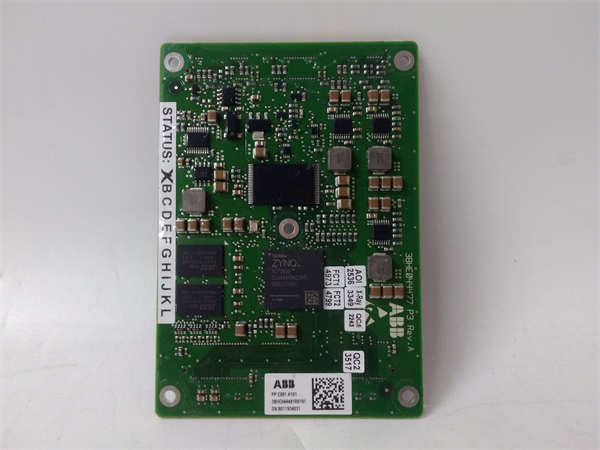

PPE091A101 3BHE044481R0101

PPE091A101 3BHE044481R0101

兼容性与升级路径

为确保 PPE091A101 在您的高可用网络中正确运行，必须严格核对其与硬件平台、软件版本及网络架构的匹配性。

  • 硬件/固件：需搭配PM864/PM866 CPU固件版本 ≥ 6.0 SP1，且CI854A通信背板固件为最新推荐版本；旧版固件不支持PRP/HSR协议栈激活
  • 配套组件：必须安装在CI854A（或CI854AK）扩展通信背板上；不可直接插入CPU机架；建议使用屏蔽Cat 6以上工业以太网电缆
  • 替代关系：PPE091A101（3BHE044481R0101）是ABB当前主力高可用通信模块，不可由PNSK112、PFEA113等非冗余或百兆模块替代；若项目无需PRP/HSR，可考虑成本优化型号PPE081A
