ABB PPD113B01-10-150000 | 8通道数字量输出模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: PPD113B01-10-150000   3BHE023784R1023
• 制造商: ABB
• 所属系统: AC 800M 自动化平台 / S800 I/O 系列
• 模块类型: 数字量输出（DO）模块，源型（Sourcing）输出
• 输出通道数: 8 独立通道，每通道可单独控制
• 输出电压/电流: 24 VDC，最大 0.5 A/通道，短路与过载保护
• 负载类型: 支持阻性、感性负载（如小型继电器线圈、24VDC电磁阀、指示灯、第三方PLC输入）
• 电气隔离: 通道间及通道对背板隔离 ≥500 V RMS，符合IEC 61010-1安全标准
• 响应时间: ON < 1 ms，OFF < 2 ms，满足高速开关控制需求
• 安装方式: 需配合TB840A（固定式）或TB841A（热插拔式）端子底座，DIN导轨安装
• 认证标准: CE、UL、cUL、IEC 61508 SIL2（在安全回路中需系统级评估）

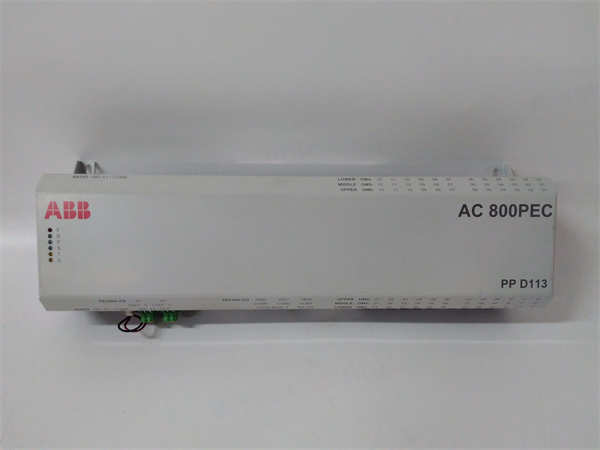

PPD113B01-10-150000 3BHE023784R1023

功能定位与应用场景分析

PPD113B01-10-150000 是ABB S800高密度I/O家族中的标准数字量输出模块，专为AC 800M控制系统设计，用于将控制器逻辑指令转化为可靠的24VDC开关信号。该模块解决了传统继电器输出卡寿命短、体积大、无诊断能力的问题，通过固态电子输出与通道级保护机制，在提升系统可靠性的同时降低维护成本。其紧凑的单槽8点设计特别适合空间受限的控制柜，而热插拔支持（配合TB841A底座）则允许在系统运行中更换模块，最大限度减少停机时间。

典型应用场景：

• 电厂锅炉辅机控制：驱动风机接触器线圈、吹灰器电磁阀及就地报警指示灯，实现远程联锁与状态反馈
• 水处理加药系统：控制计量泵启停、搅拌电机运行及储罐低液位声光报警输出，保障工艺连续性
• OEM设备配套：作为灌装线、包装机械的标准DO接口，连接气动电磁阀与安全门锁状态回路
• 老旧DCS系统升级：替换早期GDI/GDC系列继电器输出卡，在保留现场接线前提下提升系统诊断能力与MTBF

质量标准与测试流程

一个失效的数字输出通道可能导致执行机构误动作或安全联锁失效，其后果远超模块本身价值。我们对每一块 PPD113B01-10-150000 执行通道级功能验证，确保其在交付前完全符合ABB原厂性能规范。

我们的专业测试流程：

• 外观与清洁：使用ESD安全工具清除运输积尘，显微镜检查PCB焊点、光耦及连接器，确认无腐蚀、裂纹或引脚损伤
• 上机实测：将模块安装至真实AC 800M + S800测试机架（含PM864 CPU与CI854通信模块），进行48小时连续带电运行，监测背板电流稳定性
• 通道级功能诊断：通过Control Builder M软件强制每个通道ON/OFF状态，同时用电子负载模拟0.1A/0.3A/0.5A负载，验证输出电压精度、短路保护触发及自动恢复行为
• 热插拔与通信验证：在系统运行中模拟带电插拔（配合TB841A底座），确认模块能被正确识别且不引发CPU故障；验证I/O数据刷新周期符合工程配置
• 质保承诺：仅通过全部上述测试的 PPD113B01-10-150000 方可出库，并提供12个月功能性故障质保及终身技术答疑支持

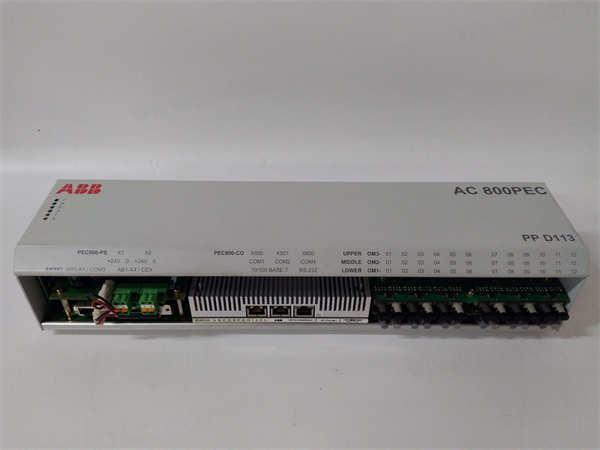

PPD113B01-10-150000 3BHE023784R1023

兼容性与升级路径

为确保 PPD113B01-10-150000 100% 适配您的控制系统，必须严格核对其与底座、固件及负载类型的匹配性。

• 硬件/固件：需搭配AC 800M CPU固件版本 ≥ 5.0 SP1；旧版固件可能无法正确映射I/O地址或导致通道状态异常
• 配套组件：必须使用TB840A（固定）或TB841A（热插拔）端子底座；旧款TB810/TB820底座针脚定义不兼容，强行安装将损坏模块
• 替代关系：PPD113B01-10-150000（3BHE023784R1023）是PPD113B系列的标准配置型号，可直接替换同系列其他后缀版本（如-00、-05）；若仅需4点输出，可考虑成本优化型号PPD112B
