ABB PNI800 工厂网络接口模块 – Symphony Plus 核心通信，PRP 冗余

描述

ABB PNI800：这块工厂网络接口模块，是 ABB Symphony Plus DCS 系统的实时通信中枢。它提供 SD 控制器到 PC 工作站的双向数据交换，支持 PRP 网络冗余，确保数据通信零中断。供电电压：24V DC ±10%，传输速率：100 MBps，通信协议：Harmony API (Ethernet TCP)。PNI800 ABB 容量高达 30,000 HMI 标签，是电力、石化等大型流程工业高可靠性网络的首选。

PNI800 ABB 产品概述

咱们聊的这个 PNI800 ABB 模块，在 ABB Symphony® Plus 或早期 Harmony/INFI 90 演进的 DCS 平台中，扮演的角色是核心通信网关。它的全称是 Plant Network Interface，但咱们行内人都知道，它就是那个把底层控制器（比如 SD 系列）的实时控制数据，安全、快速地送给上层应用（比如人机界面 HMI、工程组态 SPE、或 OPC 服务器）的关键桥梁。这块卡插在 MB805 等基座上，属于 xA Style 的模块。

PNI800 ABB 的核心价值，就是把控制网络（PN800）和信息网络隔离开来，但又保证数据能实时、双向地流通。它能管理多达 10 个 SPE 客户端连接，并处理三万个 HMI 标签的实时更新，性能非常强悍。更关键的是，PNI800 ABB 不只是简单地传输数据，它在可靠性上做到了极致。它支持 IEC 62439 平行冗余协议 (PRP)，这意味着它本身就是一个双端口附着节点（DANP），同时连接到两条独立的 PN800A 和 PN800B 网络。两条路径同时发送和接收数据，一旦其中一条网络链路上有任何故障，另一条网络会毫秒级无缝接管，对系统操作来说，完全透明，零切换时间。在电力、石化这种停机一秒都是巨大损失的行业，PNI800 ABB 提供的这种网络可靠性，简直是保驾护航的定海神针。

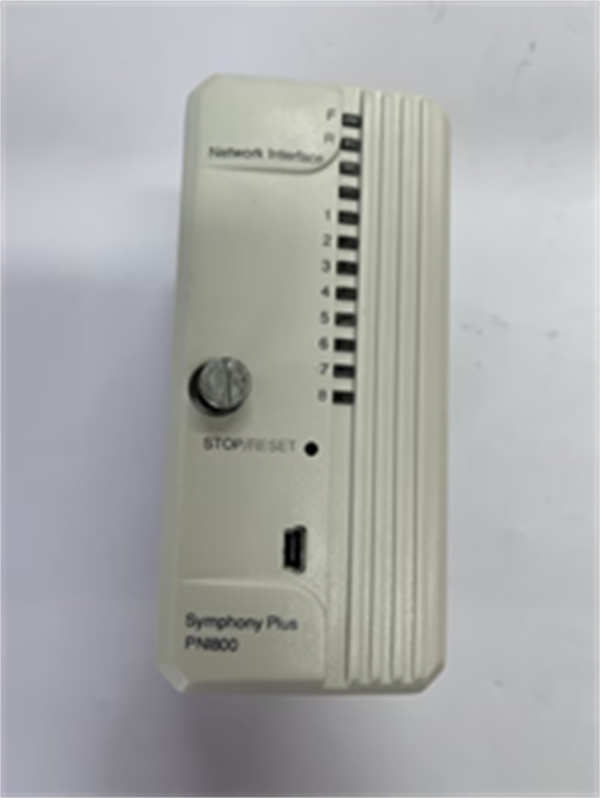

ABB PNI800

PNI800 ABB 技术规格

主要特点和优势

老哥我跟你讲，PNI800 ABB 这块卡能成为大型 DCS 系统的中流砥柱，靠的就是它在实时通信和高可靠性上的硬实力，这真不是随便一块以太网卡能比得了的。

无与伦比的 PRP 网络冗余： 这绝对是 PNI800 ABB 的杀手锏。它实现了 PRP（Parallel Redundancy Protocol，平行冗余协议），这是IEC 62439 标准里最顶级的冗余方案之一。简单来说，数据包通过两条完全独立的网络路径（PN800A 和 PN800B）同时发送，接收端谁先收到算谁的。这意味着，即使网络中的交换机、网线、甚至一个 PNI800 ABB 的一个网络端口坏了，数据传输都不会有丝毫延迟或中断。这在对连续性要求极高的电力、炼化行业，价值是无法估量的。

高效的实时数据服务器： PNI800 ABB 在设计上就是一个专用的实时数据服务器。它内置了强大的处理器和内存，能够高速处理 30,000 个 HMI 标签的数据请求和更新，并且支持 10 个 S+ 工程站（SPE）同时在线。这种强大的并发处理能力和高速率（100 MBps）保障了操作员在 800xA Operations 或 Symphony Plus 界面上看到的数据绝对是实时同步的，这对快速响应工况变化、做出正确决策至关重要。

系统热插拔与高可用性： PNI800 ABB 支持热插拔（Hot Swap）功能。这意味着，在系统不停机、不中断控制的情况下，你就能在 MB805 基座上更换或安装新的 PNI800 ABB 模块。这种高可用性（High Availability）设计，极大地简化了系统维护工作，让计划外的停机时间（Downtime）降到最低。

紧密的 DCS 生态集成： 作为 ABB Symphony Plus 家族的成员，PNI800 ABB 与 SD Series 控制器、Harmony OPC Server 以及 S+ Engineering 工具是天衣无缝集成的。它使用Harmony API 这种专有且优化的协议进行通信，保证了数据交换的效率和安全性，非通用以太网卡可比。

The ABB PNI800 module is fundamentally the communication backbone for the ABB Symphony Plus and associated SD Series Distributed Control Systems (DCS). Its standout feature is the implementation of the IEC 62439 Parallel Redundancy Protocol (PRP), which establishes a truly fault-tolerant network infrastructure. The PNI800 ABB operates as a Dual Attached Node (DANP), simultaneously transmitting and receiving data over two independent Local Area Networks (LANs), thus providing bumpless redundancy with zero switch-over time in the event of any single-point network failure. This level of Network Resilience is indispensable for continuous process industries like power generation and petrochemicals. Functionally, the module acts as a dedicated Real-Time Data Server, capable of managing bi-directional communication for up to 30,000 HMI tags and supporting multiple S+ Engineering (SPE) client connections concurrently. Equipped with an MCF5475 processor and ample memory, the PNI800 ABB ensures high data integrity and low latency on the 100 MBps link, guaranteeing that control room operators interact with genuinely real-time process data. Its Hot-Swap capability further emphasizes its design for maximum system availability and simplified online maintenance.

应用领域

PNI800 ABB 这种以高可靠性和实时性为核心的通信模块，自然是那些流程控制领域里关键任务系统的首选。

电力和能源： 在火电厂、核电站和可再生能源发电厂中，DCS 系统需要对汽轮机、锅炉、发电机等关键设备进行毫秒级的精确控制和监控。PNI800 ABB 确保了操作员站（HMI）和底层 SD 控制器之间的数据通信永不中断，这对防止机组跳闸、确保电网安全至关重要。

石油和天然气： 在炼油厂、天然气处理厂和海上平台，过程安全（Process Safety）是第一位的。PNI800 ABB 模块为复杂的联锁保护系统（Interlock System）和紧急停车系统（ESD）提供可靠的数据通道，同时支持大量的监测点位数据实时上报，保证操作员能及时发现并处理泄漏、超压等危险工况。

化工和制药： 这些行业对批次控制（Batch Control）和数据追溯（Data Traceability）的要求极高。PNI800 ABB 的高性能通信能力，确保了批量生产过程中的所有参数都能被精准地记录和控制，保障了产品质量和合规性（Compliance）。

水处理和公共事业： 在大型城市供水、污水处理和管网监控系统中，PNI800 ABB 负责将分散的泵站、阀门和水质监测点的数据，通过冗余网络汇集到中央控制室，实现集中式监控和远程调度。

相关产品

PNI800 ABB 是 ABB Symphony Plus 家族的关键一员，通常与以下模块或平台配套使用：

MB805 (模块基座/终结单元)：PNI800 ABB 模块需要安装在 MB805 基座上，基座提供了电源和以太网接口的连接。

HPC800 或 SPC400 (SD 系列控制器)：PNI800 ABB 主要就是为这些 Symphony Plus SD Series 的高性能控制器提供网络接口。

SPIEB800 (INFI-Net 到 PN800 接口)：这个模块可以作为 PNI800 ABB 的同伴，用于将更早的 INFI-Net 控制网络桥接到新的 PN800 实时网络。

VPNI (虚拟 PNI)：VPNI 是 PNI800 ABB 功能的软件许可证版本，适用于直接安装在 PC 工作站上，但 PNI800 ABB 硬件模块在性能和可靠性上有其不可替代的优势。

PDP800 (PROFIBUS DP Master 模块)：在同一个 SD 控制器机架中，除了 PNI800 ABB，可能还需要 PDP800 这样的现场总线模块来向下连接 PROFIBUS 现场设备。

CI871 (AC 800M Profinet IO 接口)：虽然属于 AC 800M 平台，但 CI871 和 PNI800 ABB 都是 ABB 针对不同 DCS 平台提供的核心通信接口模块，功能上是相似的。

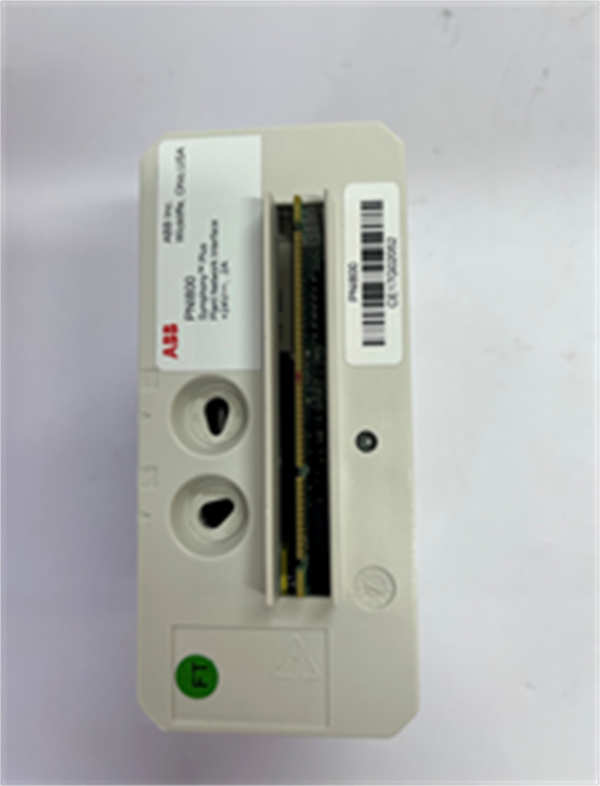

ABB PNI800

安装与维护

安装前准备: 安装 PNI800 ABB 模块前，必须确保系统已在 MB805 基座上断电。PNI800 ABB 属于 xA Style 模块，采用垂直插入方式，要将其平稳对准 MB805 基座的连接器。最关键的是网络连接：PNI800 ABB 通常通过其基座上的 2 个 RJ45 接口连接到 PN800A 和 PN800B 两个冗余网络，必须确保两条网络路径的连接都正确无误。安装后，检查模块前面板上的 LED 指示灯，确认电源、通信状态和冗余链路都处于正常工作状态。

维护建议: PNI800 ABB 本身具有极高的可靠性，无需复杂的日常维护，重点在于环境保持和冗余检查。由于它工作在 IP20 防护等级的环境中，要确保控制柜的清洁和干燥，避免灰尘和湿气影响电子元件。最重要的一点：定期检查 PRP 冗余链路的健康状态。
