ABB PM904F 3BDH001002R0001 – AC 800F 安全控制器，SIL3认证，安全生产**“定海神针”**！

描述

ABB PM904F (3BDH001002R0001)：这块AC 800F 安全控制器，那是功能安全（Functional Safety）领域的**“顶梁柱”！它作为ABB AC 800F** 系统的安全CPU，专为高危流程设计。安全等级：高达SIL3，集成通信：双冗余光纤接口，典型功耗：小于10W。它内置**三模冗余（TMR）架构，能“秒杀”**单点故障，专治各种安全“疑难杂症”。

产品详细说明

ABB PM904F，物料号为 3BDH001002R0001，是ABB AC 800F 集成控制系统（ICE）中的核心安全控制器。它并非普通的PLC，而是专为实现功能安全（Functional Safety）而设计的安全可编程逻辑控制器（Safety PLC）。它的核心价值在于其能够满足国际电工委员会 IEC 61508 标准中的最高安全完整性等级（Safety Integrity Level, SIL），通常能够达到 SIL3 级别。这意味着 ABB PM904F 具备极低的失效率，能够对工艺过程中的危险情况进行快速、可靠的检测和干预。

这块 PM904F 模块在自动化系统中的定位是安全仪表系统（Safety Instrumented System, SIS）的“大脑”。它通过处理来自安全现场仪表（如紧急停车按钮、高高液位开关等）的信号，执行预先编制的安全逻辑，并在必要时果断地将过程导入安全状态，例如启动紧急停车（ESD）或炉膛安全跳闸。其强大的处理能力和内置的冗余架构（通常是TMR设计），确保了即使在单个硬件组件发生故障时，系统也能够持续且正确地执行安全功能。因此，PM904F 3BDH001002R0001 的稳定运行，是保障工厂人员安全、设备资产和环境合规的最重要屏障。

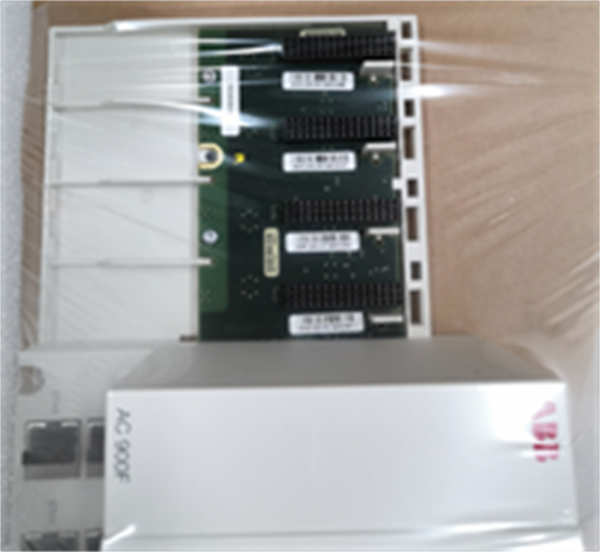

PM904F 3BDH001002R0001 ABB

PM904F 技术规格

主要特点和优势

最高安全等级，SIL3认证护航： ABB PM904F 最大的亮点，无疑是其通过了TÜV等权威机构认证的 SIL3 安全完整性等级。这个认证可不是闹着玩的，它证明了这款模块的硬件和软件设计，从根本上就具备了极低的随机故障率（Probability of Failure on Demand, PFD）。这意味着在最需要它工作的紧急时刻，PM904F 3BDH001002R0001 都能**“一击即中”，可靠地执行安全联锁。它采用的内部冗余和表决机制**，能瞬间识别并隔离故障组件，保障安全功能毫秒不差地执行。

双重保障：故障安全与故障容忍： PM904F 不仅做到了故障安全（Fail-Safe），即在故障发生时，系统能自动将过程导入安全状态；它同时具备故障容忍（Fault Tolerant）的能力。通过配合冗余的电源、I/O 模块和双冗余光纤安全总线，单个模块的故障不会导致系统停机。这对于连续生产的流程工业来说至关重要，因为它允许操作员在不停车的情况下在线更换故障模块，最大程度地提升了系统的高可用性（High Availability）。这才是PM904F 3BDH001002R0001 真正的“硬实力”。

集成架构，降低系统复杂度： ABB PM904F 完美集成于 AC 800F 平台，支持一体化工程（Integrated Engineering）。这意味着你可以使用统一的工程工具和数据库，同时配置基本的控制系统（BPCS）和安全仪表系统（SIS）。这种集成不仅简化了系统设计、安装和调试的复杂性，还显著减少了接口错误（Interface Errors）的风险，这是传统“黑盒”安全系统的通病。更少的接口，更少的线缆，PM904F 让安全系统部署更简单，维护更轻松。

强劲通信，隔离安全与控制网络： PM904F 提供了冗余光纤接口用于其专用的安全总线（Safety Bus），它将安全关键数据与普通的控制网络（Control Network）物理或逻辑隔离，确保安全数据不会被非安全流量干扰，也避免了网络攻击的风险。同时，它支持如PROFIBUS F-Host这样的安全总线协议，允许接入智能的安全现场仪表，从而构建出完整、端到端（End-to-End）的安全解决方案。

The ABB PM904F (3BDH001002R0001) serves as the dedicated Safety CPU Module within the robust AC 800F integrated control environment. Its architecture is explicitly designed to meet the most stringent requirements of Functional Safety, boasting certification up to Safety Integrity Level 3 (SIL3) according to IEC 61508. This high-reliability is achieved through an internal redundant design, coupled with continuous self-diagnostics that ensure an extremely low Probability of Failure on Demand (PFD).

A key technical advantage of the PM904F is its fault-tolerant capability. When deployed in a redundant configuration, it utilizes dual, often fiber-optic, communication channels for the Safety Bus, guaranteeing that control of the critical process remains uninterrupted even upon the failure of a single component. This not only fulfills the safety mandate but also enhances system availability. Its integration into the AC 800F platform allows for the seamless, yet segregated, engineering of both the Basic Process Control System (BPCS) and the Safety Instrumented System (SIS) using a unified toolset. This integrated approach drastically simplifies system lifecycle management, minimizes engineering errors, and provides a cost-effective, high-performance solution for demanding applications such as Burner Management Systems (BMS) and Emergency Shutdown (ESD) systems. The PM904F provides the industry with a powerful, deterministic, and highly secure control engine for vital process protection.

应用领域

ABB PM904F 3BDH001002R0001 的应用范围，涵盖了所有对安全要求达到**“零容忍”级别的关键工业流程。首先是电力行业**，特别是火电厂和联合循环电厂，它被广泛用于炉膛安全监控系统（FSSS）和锅炉保护系统，确保在点火失败、水位异常或燃料泄漏时能够快速、可靠地执行安全停机。炉膛一旦爆炸，后果不堪设想，所以 PM904F 在这里是“生命线”一样的存在。

其次，在石油天然气与石化炼化领域，它是**紧急停车系统（Emergency Shutdown, ESD）和火气系统（Fire and Gas, F&G）**的核心。从油气井口的压力监控，到炼油厂的反应釜温度和压力控制，PM904F 能够精准地处理传感器数据，并在超压、超温或有毒气体泄漏时，迅速关闭阀门或启动消防系统，防止事故扩大。

此外，制药、精细化工以及核电站的非核安全控制系统也会大量采用 PM904F 3BDH001002R0001。这些行业不仅要求控制精准，更要求安全系统的独立性和高完整性。PM904F 的 SIL3 认证和冗余设计，使其成为处理有毒、易燃、易爆或高压工艺的理想控制器。可以说，哪里有对人员、资产或环境的重大风险，哪里就需要 PM904F 来提供最可靠的安全保障。

相关产品

PM904F 3BDH001002R0001 是AC 800F系列的安全核心，它的工作离不开以下“兄弟”模块：

PP836: PM904F 的通用底座单元（Terminal Unit），用于将 CPU 模块固定在机架上并连接电源和总线，是安装必备。

DI801F (3BDH000620R0001): AC 800F 安全系列的数字量输入模块，用于采集现场安全传感器信号（如安全门开关），必须配合 PM904F 使用。

DO801F (3BDH000630R0001): AC 800F 安全系列的数字量输出模块，用于执行安全动作（如关闭安全阀），由 PM904F 控制。

AI801F (3BDH000610R0001): 对应的模拟量输入安全模块，用于采集温度、压力等模拟量安全变量。

S800 I/O 系列: PM904F 通常会通过现场总线与ABB的通用 I/O 家族如 S800 I/O 进行通信，用于非安全等级的控制和监控。

PM866AK02: 这是 ABB System 800xA 中非安全的 AC 800M CPU，通常与 PM904F 共同部署，形成集成控制（ICE）架构，PM904F 负责安全，PM866AK02 负责基础过程控制。

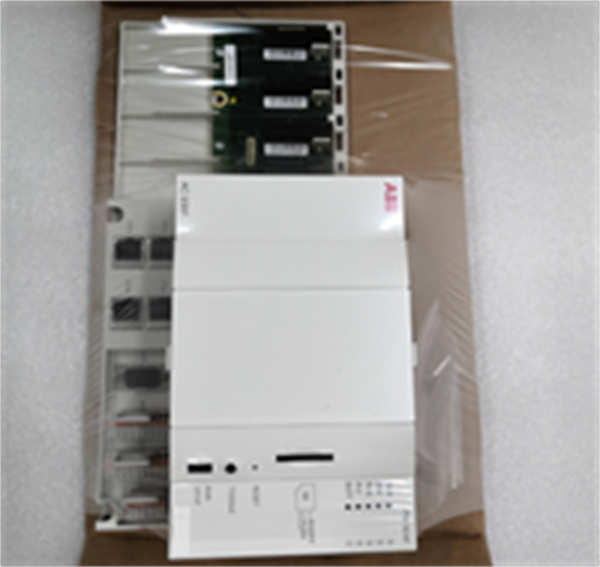

PM904F 3BDH001002R0001 ABB

安装与维护

安装前准备:在安装 PM904F 3BDH001002R0001 之前，首先要确认你的系统设计满足SIL3 的物理和电气要求，这不是随便装装就能过的。和所有高精密电子设备一样，务必在断电状态下操作，并且佩戴防静电腕带，这块 PM904F 模块非常娇贵。确保你使用的是型号匹配的 PP836 底座单元和正确的机架。安装时，将模块对准底座导轨，平稳推入，听到“咔哒”声才算到位，然后锁紧前方的锁定螺丝，确保电气连接和接地可靠。如果配置冗余，两块 PM904F 的安装位置和光纤连接必须严格按照ABB的指南进行，保证安全总线的正确连接。

维护建议: PM904F 3BDH001002R0001 的日常维护重点在于系统诊断和定期功能测试。定期通过工程站检查模块上的LED指示灯状态，特别是安全状态灯（例如黄色或红色），一旦有异常，立即进行系统诊断。由于 PM904F 的核心是保障安全，因此必须严格执行工艺安全管理（PSM）规定的周期性安全功能测试（Proof Test），确保从传感器到执行器的整个安全回路功能正常，测试完成后必须将测试记录存档。PM904F 模块本身不含用户可更换的部件，一旦诊断出硬件故障，唯一的正确做法就是热插拔更换一个新的 PM904F 模块，然后进行必要的配置加载和在线验证。
