ABB PM866K01 3BSE050198R1 处理器单元 – AC 800M核心,工业控制的“大脑”!

ABB PM866K01 3BSE050198R1:这块处理器单元,那可是ABB AC 800M控制器里的“核心大脑”!MPC866处理器支持CPU冗余64MB RAM,确保复杂过程控制的高速、可靠运行。以太网端口:2个串行端口:2个

分类:

描述

ABB PM866K01 3BSE050198R1:这块处理器单元,那可是ABB AC 800M控制器里的“核心大脑”!MPC866处理器支持CPU冗余64MB RAM,确保复杂过程控制的高速、可靠运行。以太网端口:2个串行端口:2个。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

PM866K01 3BSE050198R1 产品概述

ABB PM866K01 3BSE050198R1,这个型号一出来,老规矩,咱们就知道这是ABB自动化系统里的“中坚力量”!这块处理器单元,在ABB的AC 800M控制器家族里,那可是实打实的“大脑”,也是整个800xA平台实现过程控制和自动化管理的核心。你可以把它想象成工厂里各种复杂工艺流程的“总指挥”,所有来自现场的传感器信号、各种控制策略的执行、数据的运算处理,以及与操作员站、工程师站的交互,都得靠这个 PM866K01 模块来完成。它不仅仅是个CPU,更是ABB在分布式控制系统 (DCS) 领域多年经验和技术沉淀的结晶,为那些对控制性能、系统可靠性和处理容量有严苛要求的工业应用而生。

这块 ABB PM866K01 3BSE050198R1 模块,它的厉害之处就在于那颗133MHz的MPC866微处理器,再配上64MB的RAM,这配置足以应对各种复杂的控制算法和大量的实时数据处理。无论是连续过程控制、顺序控制,还是高级控制策略,PM866K01 都能轻松驾驭,确保你的生产过程精准高效。更重要的是,它骨子里就带着“冗余”的基因,支持CPU冗余配置。这意味着你可以配置一个备用的 PM866K01,一旦主处理器“撂挑子”了,备用处理器能在10毫秒内迅速接管,确保控制系统“不掉链子”,生产不中断。这种高可用性(High Availability)在关键工业应用里,那可是实打实的“救命稻草”。所以说,ABB PM866K01 3BSE050198R1 就是为了让你的AC 800M系统在控制上“算得快,控得稳,靠得住”而设计的。

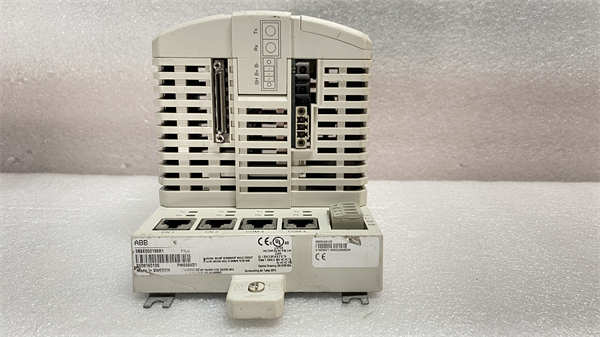

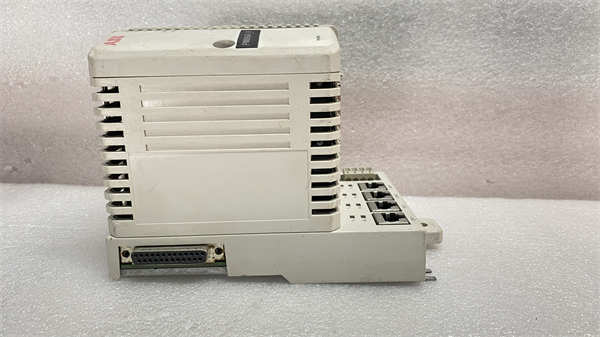

ABB PM866K01 3BSE050198R1

ABB PM866K01 3BSE050198R1

PM866K01 3BSE050198R1 技术规格

参数名称 参数值
产品型号 PM866K01
订货号 3BSE050198R1
制造商 ABB
产品类型 处理器单元 (CPU)
所属系统 ABB AC 800M 控制器 (800xA 平台)
处理器类型 MPC866 微处理器
时钟频率 133 MHz
内存 64 MB RAM, 4 MB Flash PROM, 2 MB NVRAM
冗余支持 是 (CPU、CEX-Bus、通信接口、S800 I/O)
冗余切换时间 最大 10 毫秒
每个控制器应用数量 32
每个应用程序数量 64
每个应用图表数量 128
每个控制器任务数量 32
通信接口 2x RJ45 以太网端口 (10 Mbit/s, IEEE 802.3), 2x RS-232C 串行端口 (COM3, COM4)
控制网络协议 MMS (Manufacturing Message Service), IAC (Inter Application Communication)
供电电压 24 V DC (19.2-30 V DC)
典型/最大功耗 210 mA / 360 mA (在 +24 V 时)
功耗 (发热) 典型 5.1 W, 最大 8.6 W
工作温度 +5°C 至 +55°C (+41°F 至 +131°F)
存储温度 -40°C 至 +70°C (-40°F 至 +158°F)
相对湿度 5% 至 95% (非冷凝)
防护等级 IP20 (符合 EN 60529, IEC 529)
防腐蚀保护 符合 ISA 71.04 G3
物理尺寸 (宽 x 高 x 深) 119 mm x 186 mm x 135 mm
重量 (含基座) 约 1200 g
认证 CE 标志, UL 61010-1, UL 61010-2-201, EN 61000-6-2, EN 61000-6-4
RoHS 合规性 EN 50581:2012 (注意:可能为2017年7月22日前投放市场系统的备件)
套件包含 PM866 (处理器), TP830 (基座), TB850, TB807, TB852, 电池



主要特点和优势

ABB PM866K01 3BSE050198R1 这块处理器单元,在工业自动化领域能被众多“老炮儿”认可,靠的不是虚头巴脑的宣传,而是实打实的硬核实力。首先,它最值得称道的就是卓越的实时处理能力。一块 PM866K01 搭载了133 MHz的MPC866处理器和64 MB大容量RAM(随机存取存储器),这配置足以让它在复杂的工业现场如鱼得水,无论是处理密集的模拟量数据,还是执行精细的控制逻辑,都能做到高速响应(High Speed Response)和精确控制(Precise Control)。对于像电力、石化这种对时间响应有毫秒级要求的行业,它的表现那真是“稳准狠”,能直接提升生产效率和产品质量。

其次,PM866K01 3BSE050198R1 在系统可用性(System Availability)方面,那更是达到了业界顶尖水平。它原生就支持CPU冗余(CPU Redundancy),这意味着你可以配置两块 PM866K01 模块,一块主用,一块备用。一旦主处理器出现故障,备用处理器能在短短10毫秒内,也就是“眨眼功夫”就无缝接管控制权,整个过程对现场操作几乎无感。这种无扰动切换(Bump-less Transfer)的能力,对于连续生产过程来说,简直是“救命稻草”,能最大限度地减少因控制系统故障导致的停机时间和经济损失。而且,这种冗余不仅限于CPU,还扩展到了CEX-Bus、通信接口和S800 I/O,构建了一个全方位的高可靠性(High Reliability)系统。

再来,ABB PM866K01 的通信能力也相当全面。它板载了两个以太网端口,支持控制网络(Control Network)通信,采用MMS(Manufacturing Message Service)和IAC(Inter Application Communication)等工业协议,确保了与上位系统(如800xA操作员站)、其他控制器之间的高效数据交换。同时,还有两个RS-232C串行端口,方便连接调试工具或特定串口设备。这种灵活多样的通信接口(Versatile Communication Interfaces)让 PM866K01 能够轻松融入各种复杂的网络架构,实现信息互联互通(Information Interconnectivity),为构建智能工厂奠定基础。

最后,PM866K01 3BSE050198R1 还具备卓越的工业级适应性。它按照工业标准设计,能够在-40°C到+70°C的宽泛温度范围内稳定运行(虽然实际工作温度范围是+5°C到+55°C,但存储和耐受性更强),并且具有优异的抗电磁干扰(Electromagnetic Interference, EMI)能力和G3级的防腐蚀保护(Corrosion Protection),即便在恶劣的工业现场,也能“雷打不动”地稳定工作,大大降低了维护成本和故障率,延长了设备的使用寿命。

Application Areas

The ABB PM866K01 3BSE050198R1 processor unit is a workhorse in industrial automation, finding its prime applications in environments demanding high reliability, precise control, and continuous operation. Think of it as the tireless brain behind some of the most critical industrial processes.

A major domain for the PM866K01 is the Power Generation and Distribution sector. This includes large-scale thermal power plants, hydroelectric power stations, and even nuclear facilities. Here, the module manages complex control loops for boilers, turbines, generators, and auxiliary systems, ensuring stable power output, efficient fuel consumption, and crucial safety interlocks. Its redundancy capabilities are particularly vital in preventing widespread blackouts or catastrophic failures.

In the Oil and Gas Industry, spanning from offshore platforms and onshore drilling sites to pipelines and refineries, the PM866K01 is indispensable. It controls processes like wellhead automation, pipeline pressure and flow management, and the intricate distillation and cracking processes in refineries. Its ability to handle large data volumes and provide precise control is key to optimizing yield, ensuring safety, and minimizing environmental impact.

The Chemical and Petrochemical Industry also heavily relies on the PM866K01. It manages reactors, distillation columns, and various unit operations where precise temperature, pressure, and flow control are critical for product quality and process safety, especially when dealing with hazardous materials.

Furthermore, the Pulp and Paper Industry, with its continuous and highly integrated processes, benefits immensely from the PM866K01. It orchestrates the control of various sections of the paper machine, from stock preparation to forming, pressing, drying, and winding, ensuring precise speed and tension control across hundreds of motors for consistent product quality.

Other significant areas include Metal and Mining (e.g., rolling mills, blast furnaces, material handling), Water and Wastewater Treatment (for pump stations, filtration, and chemical dosing), and complex Manufacturing operations that require distributed control and high-speed processing. Essentially, any large-scale industrial process where precise, reliable, and continuous automation is a must-have, the ABB PM866K01 3BSE050198R1 is a top choice.

相关产品

ABB PM866K01 3BSE050198R1 作为AC 800M控制器里的“核心大脑”,它可不是单打独斗的,而是和一帮“亲兄弟”紧密协作,才能把整个800xA系统玩转起来。首先,这个 PM866K01 通常会和它的TP830基座 (3BSE018114R1) 一起出现,基座是它的“家”,提供安装和电气连接。

接着,为了让 PM866K01 这个“大脑”能与现场设备“对话”,就得配合各种S800 I/O模块。这些是把物理信号(比如温度、压力、开关量)转换成数字信号的关键,常见的有:AI810 (模拟量输入模块)AO810V2 (模拟量输出模块)DI810 (数字量输入模块) 和 DO810 (数字量输出模块) 等等。

另外,如果系统需要连接到不同的工业网络,比如Profibus DP,那还得用上通信接口模块,比如CI854A (Profibus DP主站模块)。还有一些其他配套的模块,比如为了支持冗余,可能需要TB850 (CEX-Bus终端电阻)TB807 (ModuleBus终端电阻),以及TB852 (RCU-Link终端电阻)。最后,别忘了给整个系统提供稳定电源的电源模块,以及用来对 PM866K01 进行组态、编程和诊断的800xA系统软件,这些都是 PM866K01 完美运作不可或缺的“左膀右臂”。

ABB PM866K01 3BSE050198R1

ABB PM866K01 3BSE050198R1

安装与维护

安装前准备: 安装ABB PM866K01 3BSE050198R1 处理器单元,各位技术大神们,可得把安全放在第一位!首先,务必确认AC 800M控制柜的电源已经完全断开,并且要做好电气隔离 (Electrical Isolation) 和挂牌上锁 (Lockout/Tagout),这是保障人身和设备安全的底线。然后,像对待精密仪器一样,穿戴好防静电装备,比如防静电手环,静电这玩意儿对 PM866K01 这种高精度的电子元件来说,那就是“无形杀手”,一个不留神就能让它“伤筋动骨”。仔细核对 PM866K01 3BSE050198R1 的型号和包装,确认无误且没有任何物理损伤。在将 PM866K01 模块插入其配套的 TP830基座时,务必对准导轨,轻轻推入,直到模块完全就位并卡紧。最后,按照系统图纸,正确连接以太网线和串行线缆,确保接头紧固,通信链路畅通无阻。

维护建议: 对于ABB PM866K01 3BSE050198R1 这种作为工业控制系统“大脑”的核心模块,日常的维护保养就跟“养生”一样,得持之以恒,才能确保它“健康长寿”。首先,要定期检查 PM866K01 模块上的LED指示灯,它们是模块运行状态的“晴雨表”,比如RUN、FAULT、COMM等状态灯,一旦有异常灯亮起,那就是在“报警”了,得赶紧查清楚原因,不能拖延。其次,保持控制柜内部环境的清洁和干燥,避免灰尘、湿气、腐蚀性气体对 PM866K01 造成损害,这些都是电子设备的“天敌”。定期检查所有连接到 PM866K01 的通信线缆,看有没有磨损、老化或者连接松动的情况,特别是那些长期受到震动或者高温影响的线缆。如果配置了冗余 PM866K01,务必定期进行冗余切换测试(在受控环境下),确保备用处理器在需要时能立即接管。别忘了,PM866K01 内部有电池用于备份内存和实时时钟,这些电池有寿命,建议根据ABB的推荐周期进行更换,防止数据丢失。最后,善用800xA系统提供的诊断工具和日志功能,这些能帮助你提前发现潜在的问题,做到预防性维护 (Predictive Maintenance),把故障扼杀在萌芽状态,确保您的工业自动化系统始终稳定高效运行。
