ABB PM864AK01 3BSE01816R1 处理器单元

描述

ABB PM864AK01 3BSE01816R1是一款高性能的处理器单元，专为ABB AC 800M系列控制系统设计，是ABB 800xA分布式控制系统（DCS）的核心组件。这款处理器模块集成了先进的微处理器和充足的内存，能够提供强大的数据处理能力和实时控制功能，确保工业自动化系统的高效稳定运行。作为AC 800M平台的重要组成部分，PM864AK01不仅支持CPU冗余配置以提升系统可用性，还具备丰富的通信接口，包括以太网和串行端口，可灵活集成于复杂的工业网络中。其在自动化系统中的定位是作为控制逻辑的执行中心和数据处理枢纽，为各种工业过程提供可靠、精确的控制和监测。凭借其卓越的性能和稳定性，ABB PM864AK01成为现代工业自动化领域中不可或缺的关键部件，能够有效提升生产效率和运营安全性。

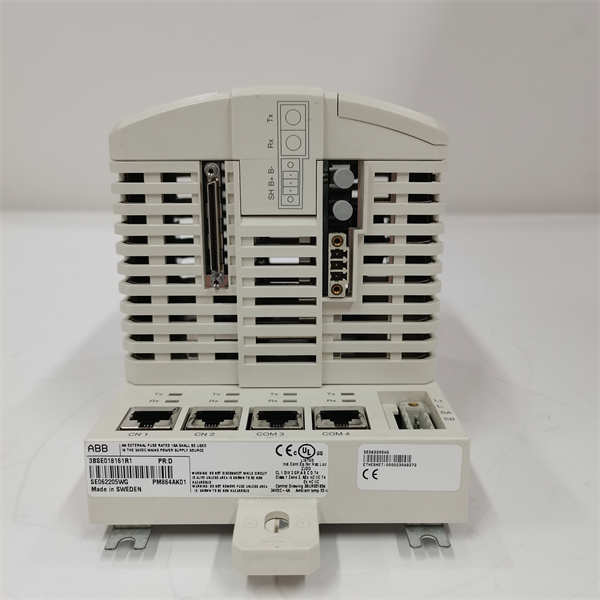

ABB PM864AK01 3BSE01816R1

技术规格

产品型号：PM864AK01 3BSE01816R1

制造商：ABB

产品类型：处理器单元

CPU时钟频率：96 MHz

内存：32 MB RAM(其中23.522 MB可用作应用程序)

闪存：2 MB(用于固件存储)

电源：24 V DC(19.2-30 V DC)

典型功耗：6.9 W

最大功耗：11.4 W

冗余支持：支持CPU冗余

以太网接口：2个RJ45端口(10 Mbit/s,IEEE 802.3)

串行接口：2个RJ45端口(COM3:RS-232C,COM4:隔离配置工具接口)

工作温度：+5 to+55°C(+41 to+131°F)

防护等级：IP20

主要特点和优势

ABB PM864AK01(3BSE01816R1)作为AC 800M系列的核心处理器，凭借其卓越的设计和功能，为工业自动化系统带来了多项显著优势。

可靠性与冗余支持：PM864AK01支持CPU冗余配置，这意味着可以部署两个处理器模块并行工作，一旦主模块发生故障，备用模块能立即接管控制，最大程度地减少停机时间，确保生产过程的连续性和高可用性。其内置的实时时钟和数据备份电池进一步增强了系统的稳定性。

强大的处理能力与存储：配备96 MHz的CPU时钟频率和32 MB的内存，PM864AK01能够高效处理复杂的控制算法和大量的过程数据。这保证了在面对复杂生产工艺时，系统依然能够快速响应，提供精确的控制输出。

灵活的通信能力：该处理器单元集成了两个RJ45以太网端口，支持MMS(Manufacturing Message Service)和IAC(Inter Application Communication)等控制网络协议，可轻松实现与上位系统和HMI的集成。此外，两个串行端口提供了额外的连接选项，便于与各种现场设备和配置工具进行通信。

模块化与易于扩展：PM864AK01采用模块化设计，可以轻松地与ABB S800 I/O模块以及其他AC 800M系列组件配合使用。这种设计允许用户根据实际需求进行逐步扩展，无论是增加I/O点数还是扩展功能，都无需大幅修改现有架构，显著降低了升级成本和复杂性。

简便的安装与诊断：该模块支持独特的滑锁机制，使得DIN导轨的安装和拆卸过程极为简便。同时，CPU板上集成的LED指示灯和INIT按钮，以及所有基板上独特的以太网地址标签，都极大地简化了故障诊断和维护工作，提高了现场操作的效率。

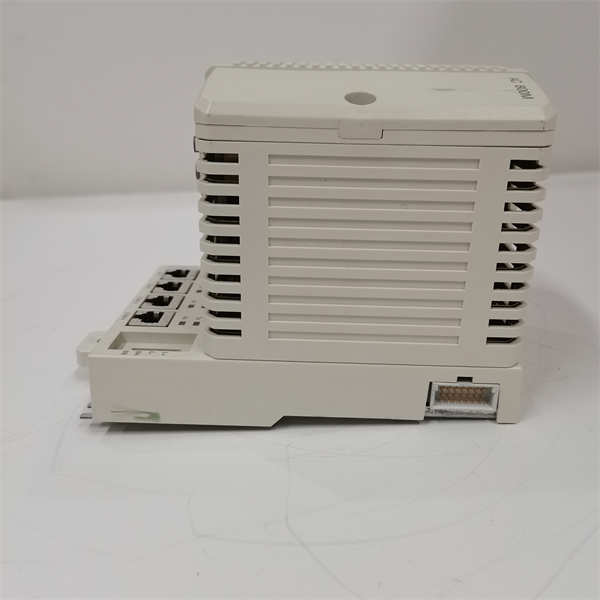

ABB PM864AK01 3BSE01816R1

应用领域

ABB PM864AK01 3BSE01816R1处理器单元凭借其强大的处理能力、高度的可靠性和灵活的通信特性，广泛应用于对控制性能和系统稳定性有严苛要求的各类工业领域。在石油化工行业，它可作为核心控制器，实现炼油、化工生产过程的精确温度、压力、流量控制，确保安全生产和产品质量。电力行业中，PM864AK01能够用于火力发电厂的锅炉控制、汽轮机调节、辅机系统自动化以及变电站的综合自动化，提升电网运行的可靠性与效率。

在冶金和采矿领域，该模块被应用于高炉、转炉、轧钢等生产线的自动化控制，以及矿石破碎、磨矿、浮选等环节的优化管理，有效提高生产效率和能源利用率。对于造纸和制浆行业，ABB PM864AK01能够对纸机生产线、浆料制备、污水处理等过程进行精确控制，确保产品一致性和环境保护达标。此外，在食品饮料、制药、汽车制造等离散制造行业，PM864AK01也发挥着关键作用，例如在生产线上的批次控制、质量追溯和设备联动等应用中，保证生产的柔性和高效率。其高可靠性和冗余能力使其特别适用于那些停机成本极高或涉及人身安全的关键工业过程。

相关产品

与ABB PM864AK01(3BSE01816R1)处理器单元相关的产品包括：

PM851AK01(3BSE018168R1)：这是AC 800M系列中另一个常用的处理器模块，通常用于对性能要求相对较低或非冗余的应用场景，与PM864AK01相比，其处理能力和内存配置可能有所不同。

PM866K01(3BSE050198R1)：AC 800M系列中的更高性能处理器，通常用于需要更强大计算能力和更复杂控制策略的应用，是PM864AK01在某些场景下的性能升级选项。

TP830(3BSE018155R1)：这是PM864AK01所需的基板，为处理器提供电气连接和物理安装，是模块正常运行的必备配套件。

TB850(3BSE013230R1)：CEX-总线终端器，用于终止CEX-总线，确保总线通信的完整性。

TB807(3BSE013220R1)：ModuleBus终端器，用于终止ModuleBus，保证S800 I/O模块的通信稳定。

BC810(3BSE013200R1)：CEX-总线连接器，用于连接和扩展CEX-总线，实现多个控制器或CEX-总线设备的互联。

DS810(3BSE018288R1)：系统扩展模块，可以扩展PM864AK01系统的I/O容量和通信能力。

ABB S800 I/O系列模块：包括各种数字输入模块（如DI810）、数字输出模块（如DO810）、模拟输入模块（如AI810）和模拟输出模块（如AO810）等，这些模块与PM864AK01协同工作，实现现场信号的采集与控制。

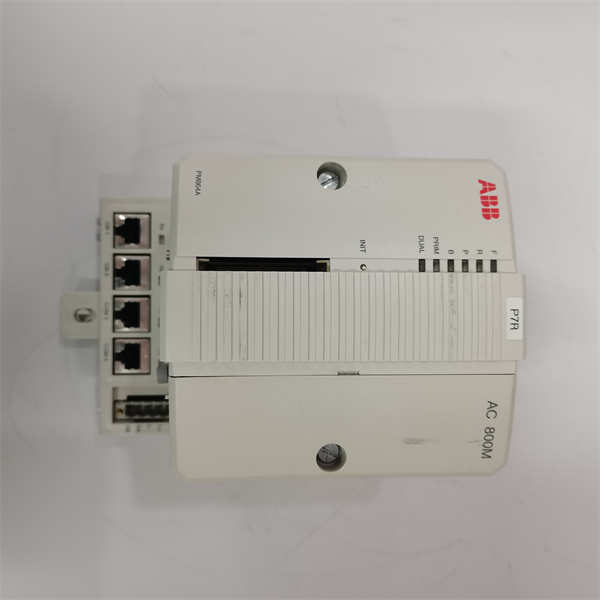

ABB PM864AK01 3BSE01816R1

安装与维护

安装前准备：在安装ABB PM864AK01处理器单元(3BSE01816R1)之前，务必确保系统已断电，并严格遵循所有安全操作规程，包括佩戴防静电手套。检查安装环境是否符合模块的工作温度、湿度和防尘要求，确保DIN导轨已正确安装并接地良好。同时，确认所有配套组件，如TP830基板、CEX-总线终端器TB850、ModuleBus终端器TB807以及电源连接器等均已备齐且完好无损。仔细阅读PM864AK01的产品说明书，了解其物理尺寸和接口布局，避免在安装过程中发生误操作。

维护建议：为了确保ABB PM864AK01处理器单元的长期稳定运行，建议定期进行以下维护：保持模块及其周围环境的清洁，避免灰尘和异物堆积影响散热；定期检查所有线缆连接是否牢固，是否有松动或损坏的迹象；监控模块的LED指示灯状态，及时发现并诊断潜在的故障；对于CPU内置的备用电池，建议根据制造商的建议定期检查其状态并在必要时进行更换，以确保在断电时能保留配置数据。此外，应定期备份PM864AK01内的应用程序和配置数据，以便在发生故障时能够快速恢复系统，最大限度地减少停机时间。
