描述
ABB PM864AK01 3BSE018161R1:这块处理器单元,那是工业界里的“硬通货”!它作为ABB AC 800M自动化系统的核心CPU,专司控制策略执行、数据处理和系统通信,保障复杂工业应用的平稳运行。CPU主频:96 MHz,内存容量:32 MB,冗余支持:CPU、CEX-Bus及通信接口……专治各种工业“疑难杂症”。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!
产品详细说明
ABB PM864AK01 3BSE018161R1 产品概述
ABB PM864AK01 3BSE018161R1 这玩意儿,在工业自动化领域,特别是ABB的AC 800M控制器系统里,那可是个“灵魂”级的存在。你可以把它看作是整个控制系统的“大脑”,负责执行那些复杂的控制策略,处理从现场设备涌来的海量数据,以及协调整个自动化架构里的各种通信。说白了,要是没了这块PM864AK01,你整个System 800xA分布式控制系统 (DCS) 就得“歇菜”,工厂的生产线也就成了摆设。
这块ABB PM864AK01 3BSE018161R1 模块,它不仅仅是个CPU,更是一个为高速度处理、超强可靠性和灵活控制量身定制的核心部件。它在那些对控制精度要求极高,并且得保证连续运行的工业部门里,那可是“香饽饽”。一个完整的PM864AK01 包通常包括了PM864A CPU模块、一个TP830底板,还有各种终端器(像TB850 CEX-bus、TB807 ModuleBus、TB852 RCU-Link),外加一块内存备用电池和电源插头。这套“组合拳”就是为了确保这颗“大脑”能轻轻松松地融入你现有的或新的AC 800M控制系统里,发挥它的最大效用。

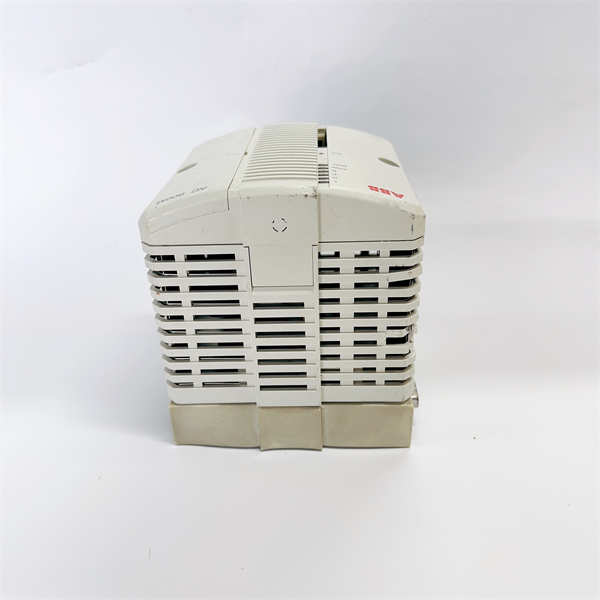

ABB PM864AK01 3BSE018161R1
ABB PM864AK01 3BSE018161R1 技术规格
参数名称 | 参数值 |
产品型号 | PM864AK01 |
ABB部件号 | 3BSE018161R1 |
制造商 | ABB |
产品类型 | 处理器单元 / CPU模块 |
系统兼容性 | ABB AC 800M (System 800xA组成部分) |
CPU主频 | 96 MHz |
性能 (1000布尔操作) | 0.15 ms |
内存 (RAM) | 32 MB (23.522 MB 可用于应用程序) |
闪存用于存储 | 是 (2 MB 用于固件) |
处理器类型 | MPC862 |
冗余支持 | 是 (CPU, CEX-Bus, 通信接口, S800 I/O) |
切换时间 (冗余配置最大) | 10 ms |
每个控制器支持应用程序数 | 最多32个 |
每个应用程序支持程序数 | 最多64个 |
每个控制器支持任务数 | 最多32个 |
最小任务周期时间 | 最低1 ms |
供电电压 | 24 V DC (19.2-30 V DC) |
典型功耗 | 287 mA (6.9 W) |
最大功耗 | 487 mA (11.4 W) |
以太网通道 | 2 (RJ-45, 10 Mbit/s, IEEE 802.3) |
串行端口 (RS-232C) | 2 (COM3: 带调制解调器控制, COM4: 隔离用于配置工具) |
ModuleBus上的I/O集群 (非冗余CPU) | 1个电气 + 7个光纤 |
ModuleBus上的I/O集群 (冗余CPU) | 0个电气 + 7个光纤 |
ModuleBus上的I/O容量 | 最大96个 (单PM864A) 或 84个 (冗余PM864A) I/O模块 |
工作温度 | +5 至 +55 °C |
存储温度 | -40 至 +70 °C |
相对湿度 | 5 至 95 %, 非冷凝 |
防护等级 | IP20 (根据EN 60529, IEC 529) |
认证 | CE标志, UL 508, UL 60079-15 (危险场所), 海事 (ABS, BV, DNV-GL, LR) |
尺寸 (宽x高x深, 含底座) | 约 196 mm x 119 mm x 135 mm |
重量 (含底座) | 约 1.2 kg |
主要特点和优势
咱这块ABB PM864AK01 3BSE018161R1 处理器单元,那可真是“实力派”选手,它的特点和优势,绝对能让你拍大腿!
首先,它最硬核的就是高性能和实时控制能力 (High Performance and Real-Time Control)。别看它主频96 MHz好像不高,但人家的布尔运算性能达到了惊人的0.15毫秒!这意味着啥?它能飞速地执行那些复杂的控制算法,同时处理多个任务(最多32个),应用程序的循环周期甚至能低到1毫秒。这种高速度处理能力,能让你的生产过程对任何变化都能做出即时响应,保证系统运行的稳准狠,效率自然就上去了。🚀
其次,它的内置冗余支持 (Built-in Redundancy Support) 那更是工业界的“定海神针”。PM864AK01 支持CPU冗余配置,也就是说,你可以用两块PM864AK01 来搞个“热备”方案。万一主CPU“掉链子”了,系统能在不到10毫秒内自动切换到备用单元,生产根本不带停的!这种容错能力还扩展到了CEX-Bus、通信接口和S800 I/O,极大提升了系统的可用性,让你心里踏实。🔄
再来聊聊它的模块化和可扩展设计 (Modular and Expandable Design)。作为AC 800M系统的一员,PM864AK01 的设计非常灵活。它能在ModuleBus上支持大量I/O模块(单CPU最多96个,冗余CPU最多84个),CEX-bus上还能接12个通信模块。这意味着你可以根据自己的实际需求,自由搭配各种I/O和通信协议(像以太网、Modbus、Profibus DP等),系统想怎么扩展就怎么扩展,一点不费劲。🧩
最后,它的强大的通信能力 (Robust Communication Capabilities) 和适应恶劣环境的设计 (Designed for Harsh Industrial Environments) 也是没得说。PM864AK01 带俩RJ45以太网口,直接连到控制网络,支持10 Mbit/s,用MMS和IAC协议,确保800xA系统内部通信顺畅无阻。还有俩RS-232C串口,方便你编程、调试或者接其他设备。它能在+5到+55°C的温度范围里稳定工作,湿度高达95%也不怕,还防腐蚀、抗电磁干扰。这种皮实耐用的特性,让它在各种严苛的工业现场都能“屹立不倒”。💪
The ABB PM864AK01 3BSE018161R1 processor unit stands out due to several key features that make it a robust and reliable choice for industrial automation.
First and foremost, its high performance and real-time control capabilities are exceptional. With a 96 MHz processor achieving a rapid 0.15 ms for 1000 boolean operations, the PM864AK01 can execute complex control algorithms and manage multiple tasks simultaneously, down to 1 ms cycle times. This high-speed processing ensures prompt responses to process changes, which is critical for maintaining stability and efficiency in dynamic industrial environments.
Secondly, a significant advantage of the PM864AK01 is its built-in redundancy support. This allows for the configuration of two PM864AK01 modules in a hot standby arrangement. In the event of a primary CPU failure, the system can seamlessly switch over to the redundant unit in under 10 ms, guaranteeing continuous operation and minimizing costly downtime. This fault-tolerance extends to the CEX-Bus, communication interfaces, and S800 I/O, substantially boosting overall system availability.
Furthermore, as part of the AC 800M series, the PM864AK01 boasts a modular and expandable design. It supports a considerable number of I/O modules on the ModuleBus and allows for up to 12 communication modules on the CEX-bus. This modularity enables users to scale their control systems precisely to specific application needs, integrating diverse I/O types and communication protocols.
Finally, the PM864AK01 offers robust communication capabilities with two RJ45 Ethernet ports and two RS-232C serial ports, ensuring reliable data exchange and system integration. Importantly, it is engineered for harsh industrial environments, operating reliably across a wide temperature range, high humidity, and with strong electromagnetic compatibility, ensuring consistent performance in challenging conditions. These features collectively make the ABB PM864AK01 3BSE018161R1 a powerful and dependable core for any advanced industrial control system.
应用领域
ABB PM864AK01 3BSE018161R1 处理器单元,凭借它那强悍的性能和可靠性,在工业界的“地盘”可是相当广阔,尤其是在那些对控制精度、系统稳定性和连续运行有“死磕”要求的领域,它简直就是“明星产品”。
首先,在石油和天然气行业,无论是油气开采、管道运输还是炼化加工,这些环节都充满了易燃易爆的介质和复杂的工艺。PM864AK01 在这里就成了核心大脑,精准控制各种阀门、泵、压缩机,保障生产过程的安全、高效和优化,降低事故风险。
其次,电力行业那更是它的主战场。从火电厂的锅炉燃烧、汽轮机控制,到水电站的机组调度,甚至核电站的关键辅助系统,PM864AK01 都能稳定处理海量数据,实时调节运行参数,确保电网的稳定运行和能源的高效利用。
再就是化工行业,尤其是有毒有害、易燃易爆化学品的生产线。PM864AK01 的身影无处不在,它精准控制着反应釜的温度、压力、流量等关键参数,确保在工艺偏离安全范围时能及时干预,防止泄漏或爆炸,保证人员和环境安全。
此外,制浆造纸、金属加工、水处理和环保等流程工业,以及一些大型的离散制造领域,只要是需要一个强劲、稳定、可靠的“大脑”来指挥复杂的工业生产过程,PM864AK01 都是那个能让你“高枕无忧”的选择。它就是这些工业现场的“中枢神经”,保障生产流程的顺畅和高效。

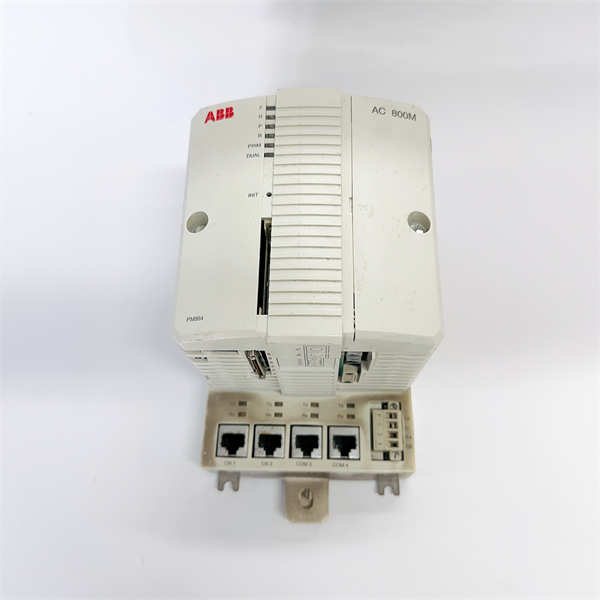

ABB PM864AK01 3BSE018161R1
相关产品
跟ABB PM864AK01 3BSE018161R1 处理器单元“搭档”的兄弟们可不少,这些都是你可能需要或者会遇到的同系列产品:
PM851A, PM856A, PM860, PM861A, PM862, PM866A, PM891: 这些都是AC 800M系列里的其他处理器单元,它们在性能、内存或者功能上各有侧重,可以根据你不同的项目规模和复杂程度来选择,但都是PM864AK01 的“同门师兄弟”。
S800 I/O模块: 这是连接现场设备(比如传感器、执行器)和AC 800M控制器的“手脚”。包括各种数字量输入输出 (DI/DO)、模拟量输入输出 (AI/AO) 模块,还有一些特殊功能的I/O模块。没有它们,PM864AK01 就算再聪明也动不了。
CEX-Bus 通信模块: 这些是扩展AC 800M控制器通信能力的模块,能让你连上各种现场总线和网络。比如CI854A (PROFIBUS DP), CI855 (PROFINET), CI856 (EtherNet/IP), **CI857 (Modbus TCP)**等等,让你的系统“能说会道”。
TP830 底板: PM864A CPU模块就是安装在这块底板上的。它提供了电源、通信和I/O扩展的物理连接,是PM864AK01 的“安身立命之本”。
TB850 CEX-Bus终端器, TB807 ModuleBus终端器, TB852 RCU-Link终端器: 这些小玩意儿虽然不起眼,但都是保证总线通信和信号完整性的“关键先生”,通常和处理器单元一起配套使用。
SD800系列电源模块: 比如SD821, SD822, SD823, SD831等,它们是为PM864AK01 和其他I/O模块提供稳定24V DC电源的“供血泵”。
System 800xA 软件: 这是配合AC 800M硬件使用的工程和操作软件套件,用来配置、编程、开发人机界面,以及进行工厂运营。没有这个软件,PM864AK01 就跟“没灵魂”的躯壳一样。
安装与维护
安装前准备: 安装ABB PM864AK01 3BSE018161R1 处理器单元,你可得像对待自己的“心肝宝贝”一样仔细,这可是关系到整个生产线“命脉”的大事。首先,务必把ABB官方的产品手册、安装指南和系统文档仔仔细细地看一遍,别想着凭经验“瞎搞”,一步错就可能步步错。安装环境必须严格按照规范来,确保控制柜里干干净净、没有腐蚀性气体,温度和湿度都在PM864AK01 规定的工作范围内,通风散热也要好。在摸模块之前,防静电措施是强制性的,防静电腕带必须戴上,而且得确保接地良好,静电这玩意儿对精密电子产品可是致命的。仔细检查PM864AK01 模块和它的底板(TP830)有没有物理损伤,连接端口有没有脏东西或者弯针。然后,小心翼翼地把PM864A CPU插到TP830底板上,再把整套组件平稳地安装到机柜的DIN导轨或指定插槽里,直到卡扣牢牢锁住。最后,把所有必要的线缆都接好,包括以太网线、串口线以及总线连接线,并且对着图纸再三核对,确保万无一失才能通电。
维护建议: 对ABB PM864AK01 3BSE018161R1 这样的核心处理器单元,日常的维护那可是雷打不动的规矩,就跟定期给你的DCS系统做“全身检查”一样。要经常关注PM864AK01 上的LED指示灯,它们就像模块的“眼睛”,会告诉你它的运行状态。一旦发现哪个灯亮得不对劲,比如错误指示灯闪烁,那可得赶紧翻手册,用诊断工具排查问题。控制柜内部得保持清洁,灰尘这东西是电子元件的“宿敌”,会影响散热,甚至导致短路。还得确保散热风扇(如果有的话)运转正常,没有堵塞。PM864AK01 里的内存备份电池(部件号4943013-6)是有寿命的,得按照ABB的建议定期更换,一般是几年一换,别等它没电了才想起来,那数据就麻烦了。任何时候,如果你要对模块进行固件升级或者更复杂的维护操作,都必须严格按照ABB的指导来,并且在操作前做好系统备份,以防万一。记住,PM864AK01 的稳定运行,就是你工厂生产线的“生命线”,细致的维护能让它为你持续“贡献光和热”。
