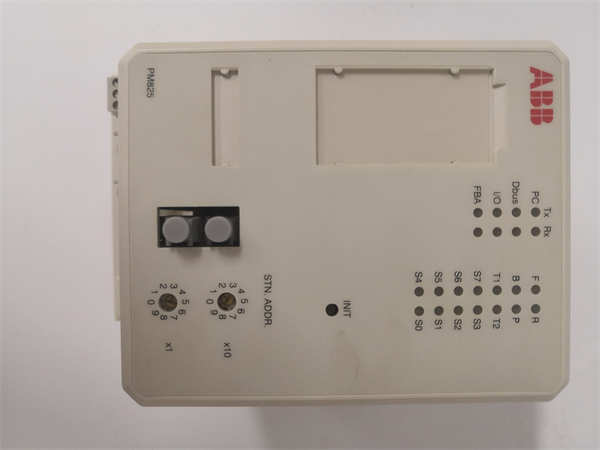

ABB PM825 (3BSE010796R1) | AC 800M CPU 主控制器 | 过程自动化系统高可靠性控制方案

描述

关键技术规格

• 产品型号: PM825
• 制造商: ABB
• 所属系统: ABB System 800xA / AC 800M 分布式控制系统
• 处理器架构: PowerPC-based, 32-bit RISC
• 程序内存: 8 MB（用户程序 + 数据），支持电池后备（需配合 BA820 电池模块）
• I/O容量: 支持最多 16,000 个I/O点（含本地与远程站）
• 扫描性能: 典型布尔指令执行时间 ≤ 0.15 µs；10K I/O 扫描周期 < 10 ms
• 通信接口:
  • 2× Ethernet (10/100 Mbps) for Control Network & Engineering
  • 1× RS-232 (service port)
  • 支持 Profibus DP、Foundation Fieldbus H1（通过CI854等通信模块）
• 冗余支持: 支持 CPU 冗余（需配对 PM825 + 冗余底座 TB825），切换时间 < 100 ms
• 安全认证: 符合 IEC 61508 SIL2（当配置为安全应用时，需配合 AC 800M Safety 软件）

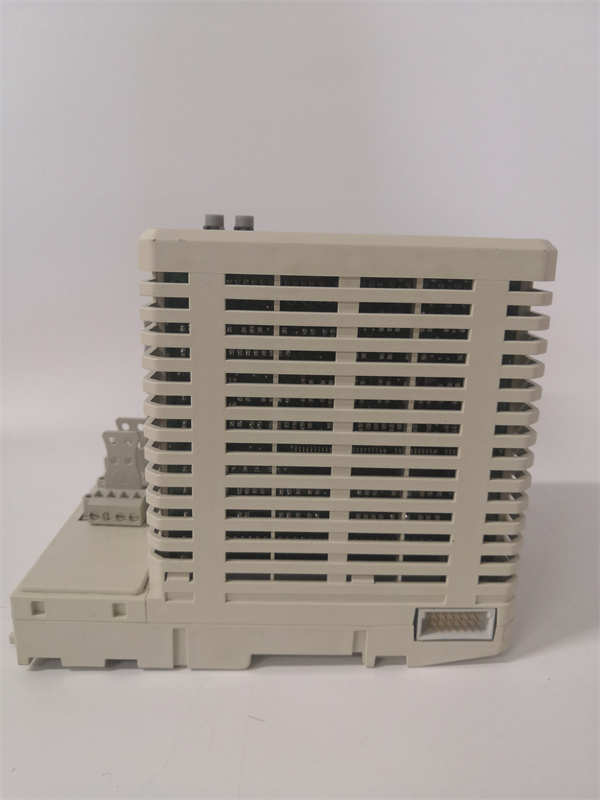

PM825 3BSE010796R1

功能定位与应用场景分析

ABB PM825（物料号 3BSE010796R1）是 AC 800M 控制平台中的主力CPU模块，专为中大型连续过程工业设计，提供确定性实时控制、高I/O吞吐能力与系统级冗余。其核心价值在于作为整个控制逻辑的“大脑”，协调本地I/O、远程站（如通过 CI854 或 AXLINK100）、现场总线设备及上位 System 800xA 操作站的数据流。该模块解决了在炼油、化工、电力等场景中“如何在单一平台上同时实现基本过程控制（BPC）与部分安全仪表功能（SIF）”的工程整合难题，并通过硬件冗余确保关键装置7×24小时连续运行。

典型应用场景包括：

• 场景一：用于炼油厂常减压装置主控站，执行温度串级、压力分程及流量比值等复杂回路，同时通过冗余配置避免因单CPU故障导致全线停工。
• 场景二：部署于市政污水处理厂曝气池控制系统，协调变频风机、溶解氧分析仪与污泥回流泵，实现能效优化与出水达标。
• 场景三：作为已投运12年以上的纸浆厂或化肥装置 AC 800M 系统的替换备件，用于预防性更换老化CPU，防止因内存失效或通信中断引发非计划停机，同时保持与现有I/O和HMI的完全兼容。

质量标准与测试流程

在过程控制系统中，CPU模块的失效将导致整个控制站瘫痪。因此，我们对 PM825 执行系统级全功能验证流程：

• 外观与清洁：所有单元均检查散热片、连接器及 PCB 是否有腐蚀、电容鼓包或助焊剂残留；使用防静电工具清洁背板金手指，并检测电池仓触点氧化情况。
• 上机实测：模块将被安装到真实 AC 800M 测试机架（含 TB825 冗余底座、电源模块及至少一个I/O站），加载标准 Control Builder M 项目，在 System 800xA 环境中进行不少于 72 小时的连续运行测试，包括周期性任务调度、通信负载、热插拔模拟及冗余切换。
• 功能诊断：验证 Ethernet 通信稳定性（ping/Modbus/TCP）、RS-232 服务端口响应、I/O 扫描一致性；强制触发 CPU 故障（如断电/复位），确认冗余对能在 < 100 ms 内无缝接管；读取内部诊断寄存器，确认无 ECC 内存错误或看门狗超时。
• 质保承诺：仅通过全部控制逻辑、通信完整性与冗余切换测试的 PM825 方可出库，并提供12个月质保，覆盖处理器、内存、以太网PHY芯片及内部总线接口的早期失效。

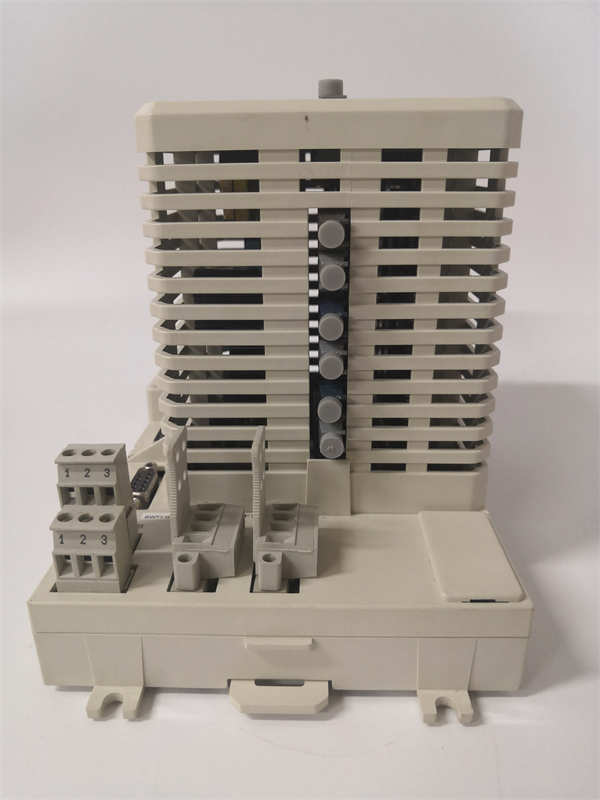

PM825 3BSE010796R1

兼容性与升级路径 (技术支持)

为确保 PM825 (3BSE010796R1) 100% 适用于您的 ABB 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 Control Builder M 版本 ≥ 5.1 SP2；早期版本可能无法正确识别 PM825 的全部功能或诊断信息。
• 配套组件：必须使用指定底座 TB825（冗余）或 TB820（非冗余）；错误底座将导致供电异常或无法启动。若需电池后备，请同步检查 BA820 电池模块状态。
• 替代关系：PM825 的后续演进型号为 PM856（更高性能）和 PM865/PM866（支持更大内存与更强通信）；若项目允许，可评估迁移至 AC 800M Compact 或 AC 500 平台，但需重新编译程序。
