ABB PM511V08 (3BSE011180R1) 处理器模块 – PLC/DCS核心，高性能，工业可靠！

描述

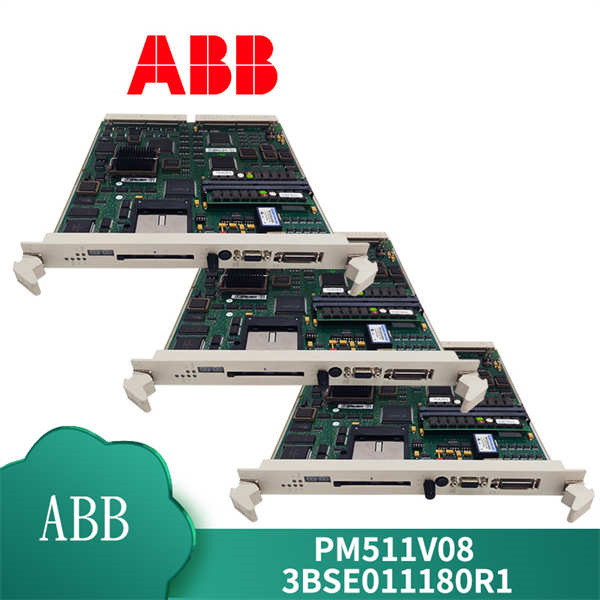

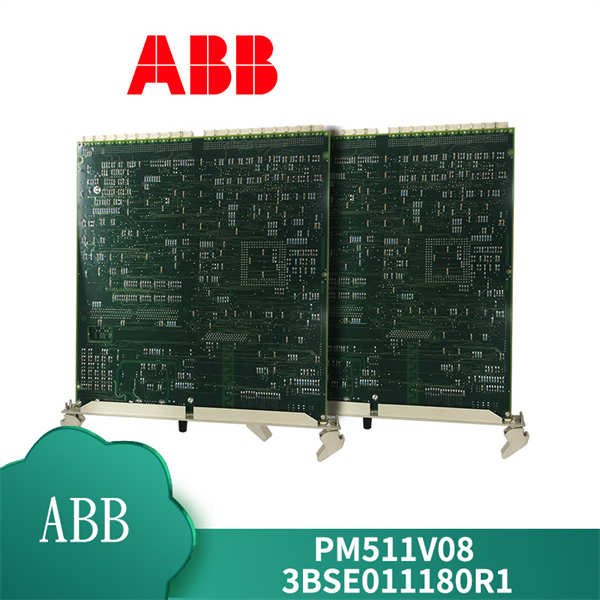

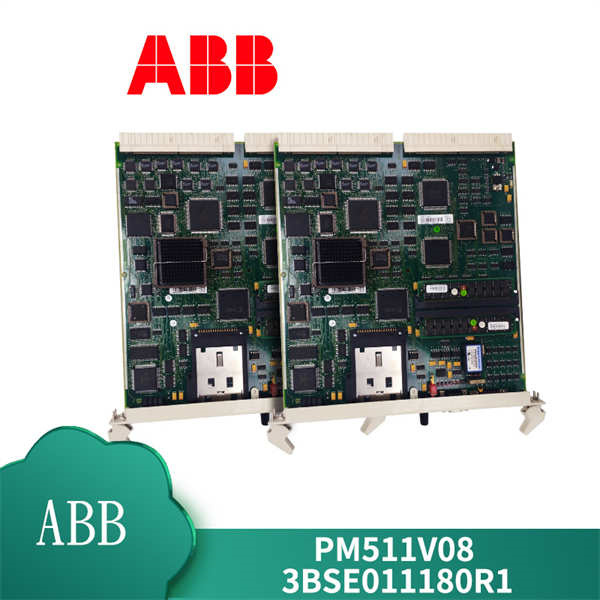

ABB PM511V08 (3BSE011180R1)：这块是ABB Advant Master或Advant OCS系列PLC/DCS系统中的高性能处理器模块 (CPU)。它内置 Motorola 68040 处理器，配备 8MB 带ECC（错误纠正码）的动态RAM，并带有 PCMCIA 插槽用于闪存卡扩展。作为控制系统的“大脑”，PM511V08负责执行复杂的控制程序、实时数据处理、系统管理和通信，确保生产过程的精确控制和稳定运行。其高可靠性、模块化设计和强大的处理能力，使其广泛应用于电力、石油、冶金、造纸等关键工业领域的大型自动化解决方案中。

产品详细说明

PM511V08 (3BSE011180R1) 产品概述

ABB PM511V08，通用部件号为3BSE011180R1，是ABB Advant Master 或 Advant OCS (Open Control System) 系统中的一个关键核心组件——处理器模块。它在这些工业自动化和控制系统中扮演着“大脑”的角色，负责：



执行控制程序：运行用户编写的梯形图、功能块图等控制逻辑，实现对现场设备（如电机、阀门、传感器等）的精确控制。



实时数据处理：高速采集和处理来自输入/输出（I/O）模块的现场数据，进行计算、分析和转换，以支持复杂的控制算法。



系统管理：协调系统中各个模块的运作，管理系统资源，进行故障诊断和日志记录。



通信管理：通过集成的通信接口与其他控制器、上位机（HMI/SCADA）、现场设备或企业级系统进行数据交换。



PM511V08 的设计强调高性能和高可靠性，以满足严苛的工业环境要求。它配备了强大的处理器和ECC（错误纠正码）内存，确保在长时间运行中数据处理的准确性和系统稳定性。同时，其模块化设计使得系统易于扩展和维护，为复杂的工业生产过程提供可靠的自动化控制平台。

PM511V08 (3BSE011180R1) 技术规格

作为ABB Advant系列控制系统的核心处理器，PM511V08 (3BSE011180R1) 具备以下主要技术规格：

参数名称	参数值
产品型号	PM511V08
部件号	3BSE011180R1
制造商	ABB
产品类型	处理器模块 / CPU模块
兼容系统	ABB Advant Master, ABB Advant OCS, Advant Controller 450
处理器	Motorola 68040 处理器 (通常运行在25 MHz)
动态内存 (RAM)	8 MB (兆字节) Dynamic RAM，带 ECC (Error Correction Code)
内存扩展	PCMCIA 插槽，用于插入闪存卡进行内存扩展
通信接口	支持多种通信协议和接口，包括 RS-232 串行端口；可能还支持其他现场总线协议，具体取决于系统配置。
诊断功能	具备内置诊断功能，可提供状态指示和故障报警
模块化设计	易于安装、升级和维护的模块化结构
物理尺寸	紧凑设计，易于集成到控制柜中 (例如：约 16cm x 16cm x 10cm 或 25cm x 3cm x 28cm)
重量	相对轻便 (例如：约 0.58 kg 或 0.76 kg)
工作温度	工业级设计，适用于宽泛的工业操作温度范围 (通常为 0°C 到 60°C，具体取决于安装环境)
原产地	瑞典 (SE) 或其他生产地

主要特点和优势

ABB **PM511V08 (3BSE011180R1)**作为Advant系列控制系统的核心，其主要特点和优势在于：



高性能处理器：



PM511V08搭载了Motorola 68040 处理器，具备强大的数据处理能力和高效的程序执行速度。这使得它能够处理复杂的控制算法、大量的I/O数据和快速响应生产过程中的变化，确保系统在高速、高负荷运行下的稳定性和精确性。



高可靠性与数据完整性：



**8 MB的动态RAM配备ECC（错误纠正码）**是其一大亮点。ECC功能能够自动检测并纠正内存中的单比特错误，大大降低了因内存故障导致系统崩溃或数据损坏的风险，显著提升了系统的可靠性和数据完整性，这对于24/7连续运行的工业应用至关重要。



灵活的内存扩展能力：



内置的PCMCIA插槽允许用户通过插入闪存卡来扩展存储容量。这为存储更大的程序、历史数据、配置文件或进行固件更新提供了极大的便利性和灵活性，使得系统能够适应未来扩展或功能升级的需求。



模块化和易维护性：



作为模块化设计的一部分，PM511V08易于安装和更换。这种插拔式设计简化了系统的维护和升级过程，减少了停机时间。当需要更换模块时，可以快速完成，最大程度地保证生产的连续性。



强大的编程和通信能力：



PM511V08支持复杂的编程，允许用户开发定制化的控制逻辑和算法。同时，它具备多种通信接口（如RS-232），能够与各种工业设备、上位机和网络进行数据交换，确保系统能无缝集成到更大的自动化架构中。



这些特点共同使得PM511V08 (3BSE011180R1)成为大型、复杂工业自动化应用中不可或缺的“智能核心”。

应用领域

ABB PM511V08 (3BSE011180R1) 作为ABB Advant Master/OCS系统的高性能处理器模块，其应用领域广泛，主要集中在那些对控制精度、系统可靠性和实时性有极高要求的大型工业过程和自动化解决方案中。

典型的应用场景包括：



电力行业：



在发电厂（火电、水电、核电）、变电站、配电网络中，用于电力监控、保护和自动化系统。它能处理复杂的电力调度算法、设备状态监控和故障诊断，确保电力供应的稳定和安全。



石油和天然气行业：



在石油勘探、开采、运输（管道）和炼化过程中，实现自动化控制和过程优化。例如，油气井的流量控制、泵站的压力调节、炼油厂的塔式精馏控制等，都需要PM511V08这样的高性能处理器。



冶金行业：



在钢铁、有色金属的轧制、连铸、烧结等生产线上，用于高精度过程控制。例如，轧机速度和张力控制、板形控制、温度控制等，确保产品质量和生产效率。



矿山和采矿：



在矿井提升系统、矿物处理和选矿厂中，实现设备的安全高效运行。例如，提升机的速度控制、输送带的协调运行、破碎机的负荷优化等。



造纸和纸浆行业：



在纸浆制备、造纸机运行（如湿部、干燥部、压光）、涂布和卷取等环节，实现精确的张力、速度和质量控制。



化工行业：



在各种化工反应器、蒸馏塔、混合设备的过程控制和安全联锁系统中，确保生产过程的安全性和产品质量。



水/废水处理：



在大型水处理厂中，对泵站、阀门、过滤和消毒过程进行自动化监控和调节，确保出水质量达标。



简而言之，PM511V08 (3BSE011180R1) 是众多需要高性能、高可靠性和复杂逻辑控制的工业领域中，实现高效、安全生产的基石。

相关产品

ABB PM511V08 (3BSE011180R1) 作为ABB Advant Master/OCS系统中的处理器模块，它通常需要与以下ABB产品家族的成员协同工作，以构成一个完整的控制系统：



ABB Advant Master/OCS 控制器系列：



PM511V08是这些大型DCS/PLC系统的一部分。它可能与特定的控制器机架 (Rack) 和 背板 (Backplane) 配合使用，这些机架提供电源分配和模块间通信的物理连接。



ABB Advant I/O 模块：



这是系统的“手脚”，负责连接现场传感器和执行器。例如，模拟量输入/输出模块、数字量输入/输出模块、脉冲计数模块等。PM511V08通过背板与这些I/O模块进行数据交换，执行控制任务。



ABB Advant 通信模块：



用于实现PM511V08与其他系统（如其他控制器、HMI/SCADA站、现场总线设备或企业网络）的通信。这些模块可能支持各种工业通信协议，如Modbus、Profibus、Ethernet等。



ABB Advant 编程工具和软件：



用于编写、下载、调试和维护PM511V08上运行的控制程序的软件平台。例如，可能包括AdvaBuild或其他Advant系列专用的工程工具。



ABB Advant HMI (人机界面) / 操作站：



操作员通过HMI来监控生产过程、查看系统状态、输入设定值和处理报警。PM511V08处理的数据会通过通信网络呈现在HMI上。



ABB 电源模块：



为PM511V08及其它模块提供稳定直流电源的专用电源供应单元。



了解这些配套产品，可以帮助您更好地理解PM511V08在整个Advant系统中的定位，以及如何构建、维护或升级一个完整的ABB工业控制解决方案。

安装与维护

安装前准备：

兄弟们，在准备更换或安装这块ABB PM511V08 (3BSE011180R1) 处理器模块之前，务必做好以下几点准备工作，确保安装顺利和安全：



安全至上，电源切断！：这是任何工业电气设备操作的“黄金法则”。在打开控制柜、拔插板卡之前，必须确保所有相关设备的电源已完全切断并可靠锁定。确认电源指示灯熄灭，并采取必要的安全挂牌措施，以防止意外通电。



静电防护：电子板卡对静电非常敏感。在接触PM511V08之前，务必佩戴防静电手套或防静电腕带，并将自己可靠接地。从防静电包装中取出板卡时要小心，避免直接接触其电路部分，只触摸板卡的边缘。



遵循手册，对号入座：详细查阅ABB Advant Master/OCS系统手册中关于PM511V08的具体安装指南。确认插槽型号和板卡接口与系统兼容，确保板卡插入到位，连接牢固。特别是PCMCIA闪存卡，要按照指示正确插入。



环境考量：PM511V08通常安装在控制柜内。确保控制柜内部环境清洁、干燥，并且通风良好，温度在设备允许范围内，避免灰尘、潮湿、腐蚀性气体和剧烈振动对板卡造成长期损害。



维护建议：

对于**PM511V08 (3BSE011180R1)**处理器模块的日常维护，主要以“预防性”和“观察性”的措施为主：



定期清洁：即使在控制柜内，灰尘也会积聚。定期对控制柜内部和板卡表面进行清洁（使用专用的电子设备清洁剂和无绒布，或用气枪吹扫），确保散热良好，防止因灰尘导致短路或过热。



目视检查：定期检查PM511V08板卡上的LED指示灯。这些指示灯通常会显示板卡的工作状态、运行状态或是否存在故障。如果出现异常指示（如红色报警灯），应立即参照系统手册进行故障排查。同时，检查板卡是否有物理损伤、元器件烧毁迹象或连接松动。



环境监控：确保控制柜的冷却系统（风扇、空调）正常工作，保持控制柜内部温度在适宜范围，避免过热。过高的温度会大大缩短电子元件的寿命。



系统诊断和日志分析：充分利用Advant系统自带的诊断工具和事件日志功能。PM511V08会将自身及系统运行的异常信息记录在日志中，通过分析这些日志可以进行预判性维护和快速故障分析。



固件和程序备份：定期备份PM511V08上运行的控制程序和固件版本。在进行任何系统更新或更换板卡时，确保有最新的备份，以防数据丢失或系统配置错误。



备件管理：对于关键的生产线，强烈建议保留一块PM511V08作为备件。一旦发生故障，可以快速更换，最大限度地减少停机时间。
