ABB PFTL101B 5.0KN 测力传感器 – 5.0KN量程

描述

ABB PFTL101B 5.0KN 3BSE004191R1 是一款专用于工业卷取和张力控制系统的高精度压式测力传感器。它通过测量张力导辊支座受到的径向压力，实现对材料（如薄膜、纸张、金属箔或纤维）卷绕过程中张力变化的实时、高动态响应监测。其坚固的不锈钢结构和精确的应变片技术，确保在恶劣工况下依然提供出色的线性度和重复性。额定负载：5.0KN，防护等级：IP67，线性误差：$\le \pm 0.1\%$ (满量程)。是提升生产效率和产品质量的关键核心元件。

ABB PFTL101B 5.0KN 3BSE004191R1 产品概述

ABB PFTL101B 5.0KN 3BSE004191R1 压式测力传感器是ABB自动化产品线中，专为严苛张力控制应用设计的一款“硬通货”。它不只是一个简单的称重传感器，更是构成高性能张力控制系统（Tension Control System）的关键反馈元件。这款传感器采用高品质不锈钢材质，内部集成高可靠性的应变片（Strain Gauge）技术，能够将导辊轴承座受到的微小径向力，高精度、线性地转换为电信号输出，从而实时反馈给PLC或DCS系统中的张力控制器。

在自动化系统中，ABB PFTL101B 5.0KN 3BSE004191R1 的定位如同人体的“触觉神经”，它直接决定了整个卷取过程的稳定性与最终产品质量。它属于ABB的PFTL系列，该系列以其紧凑的结构设计、出色的动态响应和卓越的抗干扰能力而著称。额定负载能力为5.0千牛（$5.0 \text{KN}$），适用于中等至大型工业卷取设备。无论是高速收卷还是放卷，ABB PFTL101B 5.0KN 3BSE004191R1 都能提供稳定且精准的张力数据，帮助系统精确调整制动器、电机或离合器的输出，确保材料不会因张力过大而断裂或变形，也不会因张力过小而松弛或跑偏。这对于保证卷材产品均匀性和后续加工的顺利进行，具有不可替代的价值。

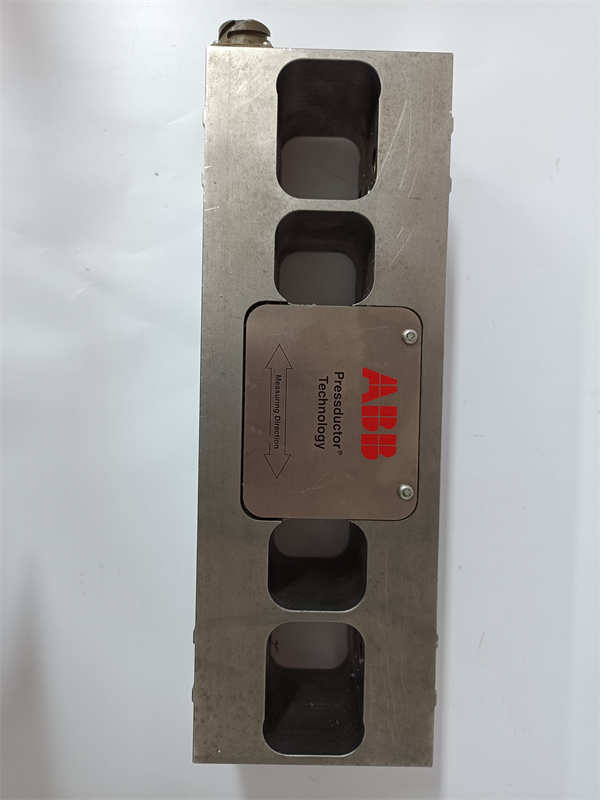

PFTL101B 5.0KN 3BSE004191R1 ABB

ABB PFTL101B 5.0KN 3BSE004191R1 技术规格

🚀 主要特点和优势

老哥，要说这ABB PFTL101B 5.0KN 3BSE004191R1 压式传感器，那真是张力控制领域里的一把“瑞士军刀”。它的特点和优势不是盖的，是实打实的工业底气！

卓越的精度和稳定性：

这款传感器采用了高等级的应变片技术，确保了极低的线性误差（$\le \pm 0.1\%$)和优秀的重复性误差，这意味着无论你是在进行高速启动、加速还是减速过程中的张力控制，它都能提供精准无漂移的数据。在连续运行的工业现场，稳定性就是“生命线”，而 PFTL101B 5.0KN 3BSE004191R1 的长期稳定性表现，让工程师能够真正实现“设置一次，忘掉它”的理想状态。其输出信号对温度变化的敏感度低，抗温漂性能出色。

高动态响应能力：

在现代高速卷取生产线中，张力的微小波动都可能导致产品次品率飙升。ABB PFTL101B 5.0KN 3BSE004191R1 拥有出色的动态特性，能以极快的速度捕捉到张力变化，并将信号实时反馈给控制器。这对于需要进行频繁速度调节和负载变化的系统，例如印刷机、分切机或拉丝机，是至关重要的。这种快速响应能力，是实现高品质闭环控制的硬件基础，能有效抑制系统振荡。

坚固耐用的工业设计：

作为工业级的核心部件，这款传感器完全按照最恶劣的环境要求设计。其不锈钢（Stainless Steel）外壳和 IP67 的防护等级，使其完全能够抵抗粉尘、湿气、溅水甚至短时间的浸水。无论是造纸车间的高湿环境，还是金属加工的油污环境，PFTL101B 5.0KN 3BSE004191R1 都能持续可靠工作，大大减少了备件更换频率和停机时间。它的设计结构紧凑（Compact Structure），易于安装到各种现有和新建的设备上，大大提高了工程实施的灵活性。

English Content: Core Features and Technical Edge

The ABB PFTL101B 5.0KN 3BSE004191R1 tension load cell stands out as a paramount component in high-performance web tension control systems. Engineered by ABB, this radial pressductor-type sensor delivers exceptional accuracy and reliability, which are non-negotiable in demanding industrial processes like high-speed printing, converting, and cable manufacturing. The core advantage lies in its high fidelity and dynamic response, crucial for achieving precise closed-loop tension control.

With a 5.0KN rated load, the PFTL101B 5.0KN 3BSE004191R1 ensures that even minor fluctuations in material tension are detected instantly and converted into a clean, stable electrical signal. Its linearity is rated at $\le \pm 0.1\%$ of the full scale, guaranteeing that the measured value perfectly reflects the actual force applied. This superior accuracy minimizes material waste and ensures consistent product quality across entire runs. Furthermore, its rugged stainless steel construction and IP67 ingress protection rating mean this sensor is built to withstand harsh industrial environments, including exposure to dust, moisture, and temperature variations, ensuring a long operational lifespan and minimal maintenance downtime. Integrating the PFTL101B guarantees stability and high throughput for any demanding winding or unwinding application.

🏭 应用领域

ABB PFTL101B 5.0KN 3BSE004191R1 压式张力传感器是专为所有需要精确控制材料卷绕张力的工业场景而生的。它在以下几个核心领域扮演着“救火队员”的角色，解决精度和稳定性两大难题：

印刷与包装行业： 在高速轮转印刷机、柔性版印刷机和复合机上，对纸张、薄膜或塑料卷材的张力控制要求极高。张力稍有偏差就会导致套色不准、油墨拉伸不均或材料起皱。PFTL101B 5.0KN 3BSE004191R1 提供的实时、高精度反馈是保证产品印刷质量和稳定运行速度的关键。

金属加工与冶金： 在铝箔、铜箔、钢带等金属材料的轧制、退火或分切生产线上，卷绕张力直接影响到产品的厚度和表面平整度。ABB PFTL101B 5.0KN 3BSE004191R1 的高额定负载和坚固设计使其能够完美适应金属卷材的巨大张力，确保卷取过程中的恒定应力（Constant Stress）控制，防止材料发生屈服或断裂。

线缆与光纤制造： 在线缆和光纤的拉伸、缠绕、挤出过程中，极小的张力波动都可能影响到线径和导电性能。使用 ABB PFTL101B 5.0KN 3BSE004191R1 可以实现对细微张力的精确监测和调节，保证线缆生产的几何精度和机械性能。

造纸与非织造布： 在造纸机和无纺布生产线上，卷轴直径变化大，速度快，PFTL101B 5.0KN 3BSE004191R1 的高动态特性和抗干扰能力，确保了纸幅或布匹在高速卷取时张力始终均匀，避免**“荷叶边”或“紧边”**等质量缺陷。

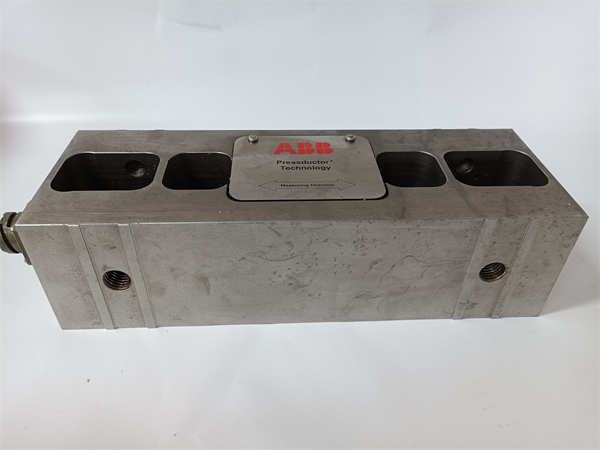

PFTL101B 5.0KN 3BSE004191R1 ABB

🖇️ 相关产品

与 ABB PFTL101B 5.0KN 3BSE004191R1 压式张力传感器配套使用的或同系列的相关产品型号如下：

PFTL101A 0.5KN：同系列小量程型号，适用于薄膜、薄纸等低张力场合。

PFTL101A 10KN：同系列大量程型号，适用于重型金属带或粗线缆的张力测量。

PFTL101B 2.0KN：与当前型号结构相同，但额定负载为$2.0 \text{KN}$。

PFEA112-2.5：ABB高精度张力电子放大器/控制器，通常与 PFTL101B 5.0KN 3BSE004191R1 配合使用，将传感器信号转换为标准电流/电压信号，并进行闭环控制。

PFCL201-10KN：ABB的悬臂式测力传感器，适用于单侧安装或导辊一端空间受限的场合，是 PFTL101B 的另一种类型选择。

PFVL101B 5.0KN：ABB的通用型测力传感器，作为 PFTL101B 的替代或升级考虑，可能具有不同的安装接口或性能特性。

🛠️ 安装与维护

安装前准备:在安装 ABB PFTL101B 5.0KN 3BSE004191R1 之前，必须对安装表面进行彻底清洁和检查，确保其平整度满足要求，不能有任何毛刺或异物。检查轴承座和导辊是否与传感器安装面完全平行，以避免应力集中和侧向力（Side Load）引入的测量误差。PFTL101B 5.0KN 3BSE004191R1 传感器必须成对安装，且确保两传感器信号电缆的走向和防护符合ABB官方标准，防止电磁干扰（EMI）影响信号质量。所有连接螺栓必须使用扭矩扳手按照制造商推荐值拧紧，以保证最佳的机械接触和刚性。

维护建议:对于 ABB PFTL101B 5.0KN 3BSE004191R1 的长期可靠运行，关键在于“管好线，保好洁”。定期检查传感器电缆的外皮是否有破损或老化迹象，避免任何水分或化学品侵入传感器接口。虽然传感器具备 IP67 防护等级，但应避免长时间浸水或高压水枪冲洗。
