ABB PFSK152 | AC 800M系统现场总线适配器 | 可靠性验证与集成支持方案

描述

关键技术规格

• 产品型号: PFSK152  3BSE018877R1
• 制造商: ABB
• 所属系统: AC 800M 自动化平台 / S800 I/O 架构
• 模块类型: Profibus DP 主站通信接口模块（Fieldbus Station Kit）
• 通信标准: PROFIBUS-DP (EN 50170)，符合Class 1主站规范
• 传输速率: 支持9.6 kbps 至 12 Mbps，可软件配置，自动波特率检测
• 从站容量: 最多连接126个DP从站，单模块支持512字节输入/512字节输出数据交换
• 冗余支持: 支持双PFSK152模块热备配置，配合CI854A实现通信链路冗余
• 物理接口: 1×9针D-SUB（RS-485），带隔离保护，支持总线终端电阻切换
• 安装方式: 插入AC 800M主机架专用通信槽位（通常为CI854A扩展背板上的插槽）
• 认证标准: CE、UL、cUL、IEC 61131-2，适用于工业控制网络环境

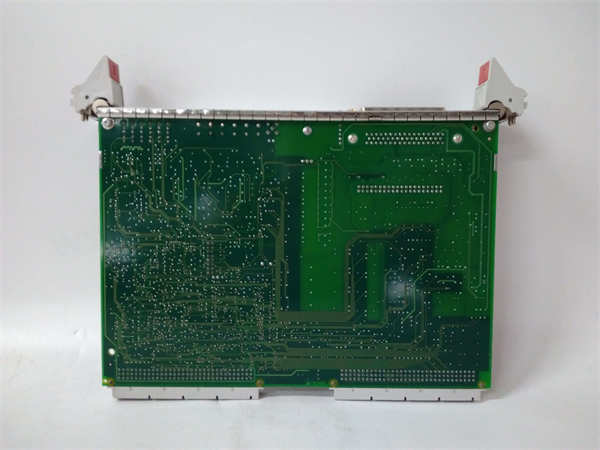

PFSK152 3BSE018877R1

功能定位与应用场景分析

PFSK152 是ABB为AC 800M控制系统提供的标准化Profibus DP主站接口模块，主要解决在混合自动化架构中高效集成远程I/O、变频器、智能仪表等第三方DP设备的需求。它将AC 800M CPU的控制指令通过高速Profibus网络分发至现场层，同时回传设备状态与过程数据，显著降低硬接线成本并提升系统可扩展性。该模块特别适用于需保留既有Profibus生态的改造项目，或在新建系统中利用成熟DP设备降低成本的场景。其与S800 I/O站的深度集成能力，使 PFSK152 成为连接ABB控制核心与开放现场总线的关键桥梁。

典型应用场景：

• 电厂脱硫系统改造：通过 PFSK152 将AC 800M与原有ABB ACS800变频器、西门子ET200M远程站集成，避免全系统更换
• 水厂泵站群控：作为主站连接多个分布式Profibus从站（如流量计、液位变送器、阀门定位器），实现集中监控与节能调度
• 矿山提升机控制系统：驱动多台Profibus接口的制动器控制器与编码器模块，确保高实时性与数据同步
• 老旧DCS迁移项目：在保留现场Profibus仪表的前提下，将上位逻辑迁移至AC 800M，PFSK152 作为无缝过渡的通信枢纽

质量标准与测试流程

Profibus通信模块的稳定性直接决定整个控制网络的可用性。一个未充分验证的模块可能导致周期性通信中断、从站掉线甚至主控CPU看门狗复位。我们对每一块 PFSK152 执行协议级与网络负载双重验证，确保其在复杂工业环境中表现可靠。

我们的专业测试流程：

• 外观与接口检查：确认D-SUB端口无氧化、针脚无弯曲，内部隔离电路无烧蚀痕迹，外壳密封完好
• 上机实测：将模块安装于真实AC 800M + CI854A机架，连接至少3类DP从站（如S800 I/O、ACS880变频器、第三方IO-Link主站），进行72小时连续通信压力测试
• 协议一致性验证：使用Profibus Analyzer捕获总线数据流，验证模块能否正确处理参数化、组态、诊断及用户数据交换，无非法帧或超时错误
• 冗余切换测试（如适用）：在双PFSK152配置下模拟主模块断电，验证备用模块能否在2个DP周期内接管总线且不丢失I/O数据
• 质保承诺：仅通过全部通信功能、负载与冗余测试的 PFSK152 方可出库，并提供12个月质保及终身技术答疑支持

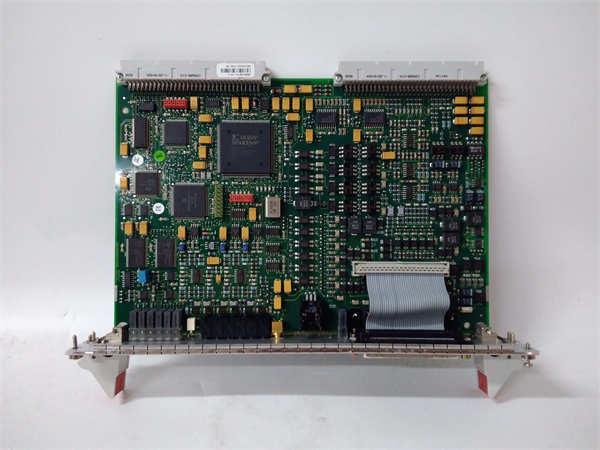

PFSK152 3BSE018877R1

兼容性与升级路径

为确保 PFSK152 在您的系统中稳定运行，必须严格核对其与现有硬件、软件及网络拓扑的匹配性。

• 硬件/固件：需搭配AC 800M CPU固件版本 ≥ 5.0 SP1，且CI854A通信接口模块固件为最新推荐版本；旧版固件可能无法激活Profibus主站功能
• 配套组件：必须安装在CI854A（或CI854AK）扩展通信背板上，不可直接插入PM86x CPU机架；需使用屏蔽双绞Profibus电缆（如LIYCY 2×0.64 mm²）
• 替代关系：PFSK152（3BSE018877R1）是PFSK151的升级型号，支持更高从站数量与更稳定通信栈；若项目已转向Profinet，建议评估PN/PN耦合器或AC 800M PN模块替代方案
