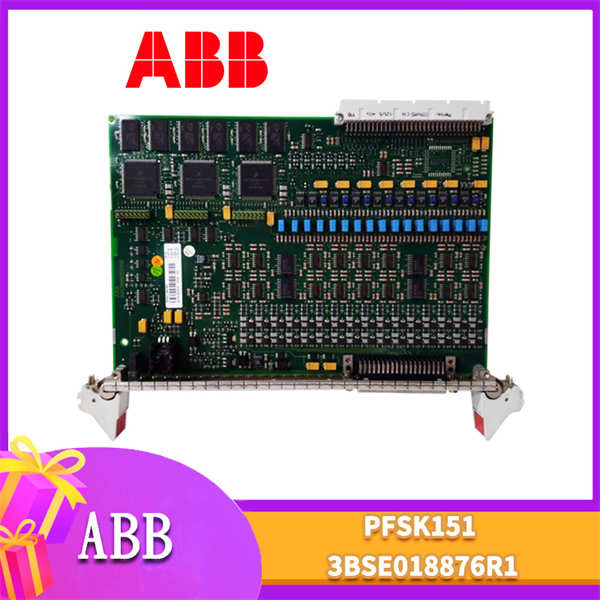

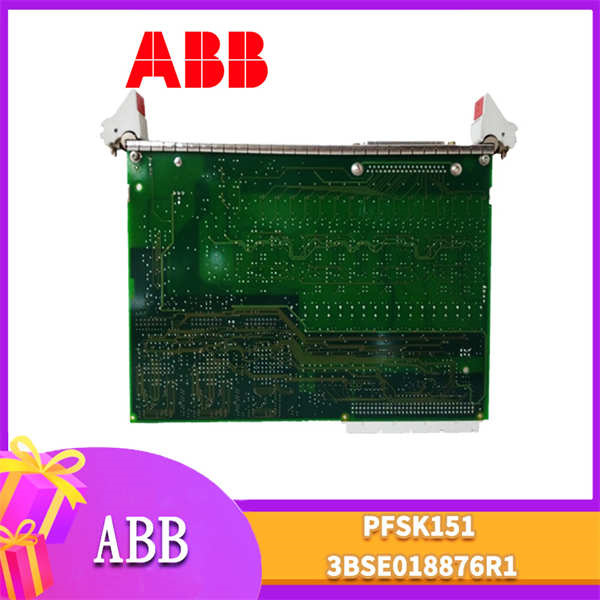

ABB PFSK151 (3BSE018876R1) DSP信号处理板 – Stressometer系统核心，高精度板形测量！

描述

ABB PFSK151 (3BSE018876R1)：这块是ABB Stressometer (张力计) 系统中的DSP信号处理板卡。它负责高速采集和处理来自板形测量辊的信号，将这些原始数据转化为精确的板形信息，是实现带钢、铝板等金属卷材高精度板形测量和控制的核心！作为分布式控制系统 (DCS) 的一部分，PFSK151具有多通道处理、高速通信和可编程性，确保在严苛的冶金、造纸等工业环境中，生产出均匀、平整的高质量产品。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

PFSK151 (3BSE018876R1) 产品概述

ABB PFSK151，其部件号是3BSE018876R1，在ABB的产品体系中，它主要被称为DSP (Digital Signal Processor) 信号处理板卡。这块板卡是ABB Stressometer系统（一种先进的板形测量和控制系统）的关键组成部分。

在金属轧制行业，特别是带钢、铝板等薄板的生产中，产品的“板形”（即材料在横向上的平整度）是衡量产品质量的关键指标。不均匀的板形会导致材料起皱、波浪边甚至断裂，严重影响后续加工和最终产品性能。

PFSK151板卡的核心作用就是从Stressometer板形测量辊（通常内含多个力传感器）那里接收大量的、高频率的模拟信号。这些信号代表了材料在横向不同位置的张力分布。PFSK151通过其内置的高性能数字信号处理器，对这些信号进行高速、实时的数字化转换、滤波、放大和复杂的算法处理。通过这些处理，它能够精确计算出材料的板形曲线、平整度指数以及可能存在的缺陷模式（如边浪、中浪、四分之一浪等）。

处理后的板形数据会被传输到更高层的DCS（分布式控制系统）或PLC（可编程逻辑控制器），用于闭环控制轧机上的执行机构（如弯辊装置、冷却喷嘴等），从而动态调整轧制参数，纠正板形缺陷，确保最终产品具有优异的平整度。因此，PFSK151是实现高质量金属板带生产，提高生产效率和降低废品率的“大脑”之一。

PFSK151 (3BSE018876R1) 技术规格

由于PFSK151是ABB Stressometer系统内部的一个信号处理板卡，其详细技术规格通常是作为整个系统的一部分来描述的。然而，根据可用的信息，我们可以总结其主要特性和作用：

参数名称	参数值
产品型号	PFSK151
部件号	3BSE018876R1
制造商	ABB
产品类型	DSP信号处理板 / 分布式控制卡 / 通信模块
主要功能	信号采集、数字化、滤波、数字信号处理、数据通信
应用系统	ABB Stressometer系统 (如6.0 FSA, 7.0 FSA, 7.1 FSA, 8.0 FSA, 8.1 FSA)
处理核心	内置高性能数字信号处理器 (DSP)
通信接口	可能支持高速工业通信接口 (例如Ethernet, CAN bus, 专有总线等，具体需查阅系统手册)
输入通道	多通道，用于连接Stressometer板形测量辊的多个传感器单元
数据处理	实时计算板形数据，如平整度、边浪、中浪等
兼容性	作为备件用于上述Stressometer系统型号
模块化设计	典型分布式控制系统中的模块化组件
自诊断功能	可能具备故障诊断和自保护功能
产地	瑞典 (SE)
重量	约0.5 kg (具体型号可能略有差异)

主要特点和优势

ABB **PFSK151 (3BSE018876R1)**作为Stressometer系统的核心DSP板卡，其特点和优势主要体现在以下几个方面：



高精度数字信号处理 (DSP)：



PFSK151的核心是其高性能的DSP芯片。它能够对来自板形测量辊的微弱、高频模拟信号进行快速、高精度的采样和数字化。这确保了原始张力数据的真实性和完整性。随后，DSP通过复杂的算法，对这些数字信号进行滤波、校准和计算，精确地提取出板形信息，如平整度曲线和缺陷波形。这种高精度处理是实现卓越板形控制的基础，能显著提升产品质量。



实时数据处理能力：



在现代高速轧机生产线上，板形数据必须实时地被采集、处理和反馈给控制系统，才能及时进行调整。PFSK151的强大处理能力确保了极低的延迟，使得控制系统能够快速响应板形变化，进行动态修正，从而避免缺陷的累积，提高生产效率和稳定性。



多通道信号处理和可扩展性：



Stressometer板形测量辊通常包含多个独立的测量单元（比如数十甚至上百个），每个单元都产生信号。PFSK151作为信号处理板卡，能够支持多通道并行处理这些信号，高效地整合所有数据以形成完整的板形图。此外，作为模块化设计的一部分，它通常支持系统扩展，以适应不同宽度和要求的生产线。



系统集成与通信能力：



PFSK151作为分布式控制系统的一部分，具备高速通信接口（尽管具体协议可能因Stressometer系统版本而异，但通常支持主流工业总线或专有协议）。这使得它能与上层DCS或PLC无缝连接，实现板形数据的上传、控制指令的下发以及系统诊断信息的传输，从而构建一个高效、智能的闭环控制系统。



增强的系统可靠性和诊断功能：



作为工业级组件，PFSK151被设计为在严苛的工业环境中稳定运行，并通常具备自诊断功能。这有助于及时发现板卡自身或与之连接的传感器可能存在的问题，并通过通信接口或系统报警进行报告，大大简化了故障排除过程，提高了系统的可用性和维护效率。



这些特点共同使得**PFSK151 (3BSE018876R1)**成为金属板带、纸张等卷材生产线中实现高品质、高效率生产的关键技术保障。

应用领域

ABB PFSK151 (3BSE018876R1)作为Stressometer系统中的核心DSP板卡，其应用领域高度集中于那些对材料平整度、板形质量有极高要求的工业生产线。最典型的应用场景是：



钢铁行业 (热轧、冷轧)：



这是PFSK151最主要的应用领域。在热轧和冷轧带钢的生产线上，它与Stressometer板形测量辊配合，实时监测带钢的板形。通过精确的板形数据，控制系统可以调整轧机的各种参数（如轧辊弯曲、倾斜、冷却喷嘴等），以消除带钢的边浪、中浪、四分之一浪等板形缺陷，确保带钢平整度达到要求，提高产品竞争力。



有色金属行业 (铝板、铜板等)：



与钢铁行业类似，在铝板、铜板等有色金属薄板的轧制生产中，板形控制同样至关重要。PFSK151能提供高精度的板形测量数据，帮助生产出高质量的铝带、铜带，满足高端应用的需求。



造纸行业：



在造纸机的压光机、卷取机等部位，纸张的平整度和张力分布对最终产品质量影响巨大。虽然与金属轧制有所不同，但Stressometer系统也可以应用于纸张的板形（或张力分布）测量，PFSK151在此类应用中同样发挥信号处理的关键作用。



其他卷材加工行业：



虽然不如金属轧制普遍，但在某些对卷材平整度、均匀性有极高要求的薄膜、塑料片材或特殊复合材料的生产线上，也可能采用类似的精密板形测量系统，而PFSK151或其同类DSP板卡也可能被集成于其中。



总而言之，只要是需要对连续的、宽幅的卷材进行高精度板形（或横向张力分布）测量和实时闭环控制的生产线，ABB PFSK151就是其核心“眼睛”和“大脑”之一。

相关产品

ABB PFSK151 (3BSE018876R1) 作为Stressometer系统内部的DSP信号处理板，它通常需要与以下ABB产品家族的成员协同工作，以构成一个完整的板形测量和控制解决方案：



ABB Stressometer 板形测量辊：



这是PFSK151的直接“数据源”。Stressometer系统以其独特的板形测量辊而闻名，该辊内部集成了多个压磁式力传感器（如Pressductor传感器）。这些传感器实时测量材料在横向上的张力分布，并将原始信号传输给PFSK151进行处理。典型的Stressometer辊型号包括Stressometer Flatness System (FSA) 的不同版本，例如6.0 FSA, 7.0 FSA, 8.0 FSA等。



其他PFSK系列板卡：



PFSK系列是ABB Stressometer系统中的一系列功能板卡，PFSK151是其中之一。其他的PFSK板卡可能包括：



PFSK152 (3BSE018877R2)：通常作为信号集中器板或通信接口板，用于汇总来自PFSK151或其他处理单元的数据，并与上位系统进行通信。



PFSK16x 系列：可能包括不同类型的控制板、I/O板或通信板，用于实现整个Stressometer系统的各种功能。



PFSK14x 系列：其他辅助或接口板卡。



DCS (分布式控制系统) / PLC (可编程逻辑控制器)：



PFSK151处理后的板形数据会通过系统内部总线传输给更高层的DCS或PLC。这些上位系统（如ABB Ability System 800xA、Symphony Plus，或第三方品牌的PLC）负责接收板形数据，执行复杂的控制算法，并向轧机执行机构（如弯辊、喷嘴等）发送控制指令，实现闭环板形控制。



HMI (人机界面) / 操作站：



操作员通过HMI或操作站来监视轧制过程中的板形数据、设定控制参数、查看报警信息和诊断系统状态。PFSK151处理的数据最终会呈现在HMI上，为操作员提供直观的板形视图。



了解这些配套产品，可以帮助您更好地理解PFSK151在整个Stressometer系统中的定位，以及如何构建、维护或升级一个完整的板形测量与控制解决方案。

安装与维护

安装前准备：

兄弟们，在准备更换或安装这块ABB PFSK151 (3BSE018876R1) DSP信号处理板卡之前，以下几点是您务必牢记并认真执行的：



安全至上，电源切断！：这是任何工业电气设备操作的“黄金法则”。在打开控制柜、拔插板卡之前，必须确保所有相关设备的电源已完全切断并可靠锁定。确认电源指示灯熄灭，并采取必要的安全挂牌措施，以防止意外通电。



静电防护：电子板卡对静电非常敏感。在接触PFSK151之前，务必佩戴防静电手套或防静电腕带，并将自己可靠接地。从防静电包装中取出板卡时要小心，避免直接接触其电路部分，只触摸板卡的边缘。



遵循手册，对号入座：PFSK151是Stressometer系统的一部分，其安装位置和方向都是固定的。务必仔细查阅系统手册中关于PFSK151的具体安装指南。确认插槽型号和板卡接口与系统兼容，确保板卡插入到位，连接牢固。



环境考量：虽然板卡通常安装在控制柜内，但仍需确保控制柜内部环境清洁、干燥，并且通风良好，温度在设备允许范围内，避免灰尘、潮蚀、振动和极端温度对板卡造成长期损害。



维护建议：

对于**PFSK151 (3BSE018876R1)**的日常维护，主要是“预防性”和“观察性”的：



定期清洁：即使在控制柜内，灰尘也会积聚。定期对控制柜内部和板卡表面进行清洁（使用专用的电子设备清洁剂和无绒布，或用气枪吹扫），确保散热良好，防止因灰尘导致短路或过热。



目视检查：定期检查PFSK151板卡上的LED指示灯。这些指示灯通常会显示板卡的工作状态、通信状态或是否存在故障。如果出现异常指示（如红色报警灯），应立即参照系统手册进行故障排查。同时，检查板卡是否有物理损伤、元器件烧毁迹象或连接松动。



环境监控：确保控制柜的冷却系统（风扇、空调）正常工作，保持控制柜内部温度在适宜范围，避免过热。



系统诊断：充分利用Stressometer系统和上位DCS/PLC的诊断功能。这些系统通常会记录PFSK151的工作状态、通信情况和任何异常报警，通过这些日志可以进行预判性维护和故障分析。



固件和软件更新：根据ABB的官方建议，定期检查是否有针对Stressometer系统或PFSK151板卡的固件更新。这些更新可能包含性能优化或错误修复，有助于提升系统稳定性和功能。



备件管理：对于关键的生产线，建议保留一块PFSK151作为备件。一旦发生故障，可以快速更换，最大限度地减少停机时间。
