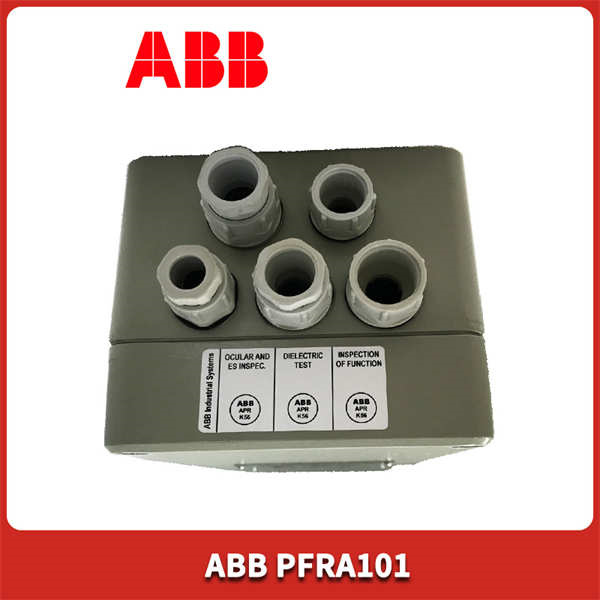

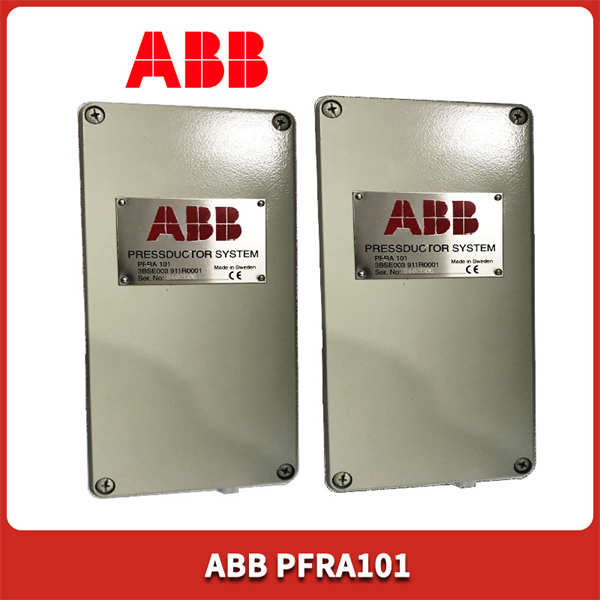

ABB PFRA101 Pressductor系统控制器 – 精准力/张力控制，工业自动化核心单元！

描述

ABB PFRA101：这块高性能的控制单元是ABB Pressductor系统中的“核心大脑”！它能接收并处理来自Pressductor称重传感器（或力传感器）的信号，实现对力或张力的精准闭环控制。它通常有115V AC供电版本（如3BSE003911R115），并支持RS-485 Modbus通信，方便与上位系统集成。凭借其卓越的控制精度、强大的数据处理能力和多路输入输出，PFRA101是金属成型、材料处理等需要精确力/张力控制应用的理想选择，帮助你提升产品质量和生产效率！

产品详细说明

PFRA101 产品概述

ABB PFRA101，全称通常为ABB Pressductor System Controller PFRA101，是ABB Pressductor（压磁）力测量与控制系统中的一个关键组件。它并非简单的张力电子模块，而是一个高性能的控制单元，其主要功能是与ABB Pressductor技术生产的力传感器（如负载传感器或压磁式称重传感器）配合使用，对工业过程中涉及的力或张力进行高精度测量、处理和闭环控制。

该控制单元能够接收力传感器的微弱信号，将其转换为可用的数字信号，并通过内部复杂的算法（例如PID控制算法）来精确调节相关的执行机构（如液压缸、气动阀、电机等），从而实现对施加在材料或部件上的力或张力的精确控制。

PFRA101通常会有不同的供电电压版本，例如常见的115V AC版本（部件号如3BSE003911R115）或230V AC版本（部件号如3BSE003911R230）。它旨在提供高精度的控制和效率，能够无缝集成到复杂的工业自动化系统中，特别是在那些对力或张力控制要求极为严格的应用中，它是保障产品质量和生产一致性的核心。

PFRA101 技术规格

参数名称	参数值
产品型号	PFRA101
典型部件号	3BSE003911R115 (115V AC版本) 或 3BSE003911R230 (230V AC版本)
制造商	ABB
产品类型	Pressductor系统控制器 / 高性能控制单元
供电电压	115V AC 或 230V AC (具体取决于型号)
控制精度	通常为 ±1% (取决于系统和传感器配置)
信号输入	兼容ABB Pressductor力/称重传感器输入
模拟量输出	通常提供标准模拟量输出（具体数量和类型需查阅详细手册）
数字量输入/输出	提供多路数字输入和输出通道 (例如：24输入/16输出 或 8模拟输入/4数字输出)
通信接口	RS-485 Modbus (常见)，部分版本可能支持CANbus或MODBUS TCP/IP
内存容量	512 KB (支持广泛编程和数据存储)
处理速度	20 MIPS (兆指令每秒)
控制算法	PID控制算法 (通常)
继电器输出	10个SPDT (单刀双掷) 继电器输出 (典型配置)
环境温度范围	-25°C to +55°C (部分型号可能达 -25°C to +60°C)
防护等级	部分型号可能达到IP65 (防尘、防喷水，具体取决于产品版本和外壳)
安装方式	通常为机柜安装或直接螺栓安装
自诊断功能	内置诊断，通过LED指示或通信接口报告状态

主要特点和优势

ABB PFRA101之所以能在工业控制领域占据一席之地，主要得益于其以下几个核心特点和优势：



高精度闭环控制能力：



PFRA101的核心优势在于其能够实现对力或张力的高精度闭环控制。它接收来自Pressductor传感器的实时反馈，通过内置的PID或其他高级控制算法，快速精确地调整执行机构，确保实际力/张力与设定值保持一致。这种精准控制对于保障产品质量、减少废品率至关重要，尤其是在对力学性能有严格要求的生产过程中。



强大的处理能力和快速响应：



具备20 MIPS的处理速度，PFRA101能够实现极快的响应时间，这对于处理工业生产中瞬息万变的过程参数至关重要。无论是高速运行的卷材生产线，还是快速切换工位的金属成型设备，它都能迅速作出反应并调整，保证系统的动态稳定性和控制精度。



灵活的通信和集成能力：



PFRA101通常配备RS-485 Modbus通信接口，方便与上层的PLC、DCS或其他HMI系统进行数据交换和远程控制。这种标准化的通信协议使得系统集成变得更加简便高效，可以轻松地将PFRA101的测量和控制功能融入到整个工厂的自动化网络中，实现数据的集中管理和监控。



多功能输入/输出与可编程性：



该控制单元通常提供丰富的输入（例如模拟量输入用于传感器信号）和输出（例如继电器输出用于控制外部设备或数字输出）通道，为多样化的控制场景提供了极大的灵活性。其512 KB的内存容量也支持复杂的编程和数据存储，使得用户可以根据特定的应用需求进行定制化的配置和逻辑控制。



坚固耐用，适应工业环境：



作为工业级设备，PFRA101被设计为在严苛的工业环境中稳定运行，具有较宽的工作温度范围（如-25°C至+55°C）。部分型号可能还具备IP65防护等级，能够有效防尘防溅水，增强了其在恶劣条件下的可靠性和使用寿命。



这些特点共同使得PFRA101成为工业生产中实现精确力/张力控制、提升自动化水平和保障产品质量的理想选择。

应用领域

ABB PFRA101由于其高精度力/张力控制的能力，被广泛应用于对力学参数有严格要求的各种工业领域，尤其是在涉及到材料加工、成型和处理的环节。

主要的典型应用场景包括：



金属工业（冶金）：



在冷轧机和热轧机中，用于精确控制轧制力，确保带钢厚度均匀和表面质量。



在剪切机、冲压机和弯曲机中，实现对剪切力、冲压力或弯曲力的精确控制，保证加工精度和产品一致性。



在卷取机和放卷机中，对带钢的张力进行精确控制，防止跑偏、起皱或断裂，确保卷取质量。



造纸和印刷行业：



在压光机、涂布机和压榨部，用于控制纸幅的压榨力或涂布力，影响纸张的平滑度、紧度和涂布均匀性。



在收卷和放卷工位，精确控制纸幅或卷筒材料的张力，避免断裂或松弛，保证印刷套准精度和卷取质量。



薄膜、塑料和橡胶加工行业：



在吹膜、流延膜、压延等生产线中，用于控制薄膜的挤出力或张力，影响薄膜的厚度均匀性、物理性能和收卷质量。



在分切机、复卷机上，精确控制张力，防止材料起皱、变形或断裂。



纺织和无纺布行业：



在纺纱、织布、涂层和收卷过程中，对纱线或布料的张力进行精确控制，确保产品均匀性，防止断线或变形。



测试与测量：



用于材料测试设备中，精确施加和测量力，例如拉伸测试、压缩测试等，进行质量控制和研发。



自动化设备和机器人：



在需要精确力反馈和控制的自动化装配、压装或抓取应用中，PFRA101可以作为核心控制器，实现精细操作。



简而言之，只要是工业生产中需要对“力”或“张力”进行精准、实时控制的场景，PFRA101都能提供可靠且高效的解决方案。

相关产品

ABB PFRA101作为ABB Pressductor力测量和控制系统的核心单元，它通常需要与以下ABB产品家族的成员协同工作，以构成一个完整的解决方案：



ABB Pressductor 力/称重传感器：这是系统的“触角”，直接感受力或张力的变化。PFRA101正是为这些传感器设计的信号处理器和控制器。常见的兼容传感器包括：



PFTL系列负载传感器 (PillowBlock Load Cells)：例如PFTL 101, PFTL 201等，常用于测量卷材张力。



PFCL系列力传感器 (Compact Load Cells)：适用于更紧凑的安装空间或特定力测量应用。



Pressductor力传感器：其他类型的Pressductor传感器，适用于各种定制的力测量场景。



ABB Pressductor 张力电子模块 (Tension Electronics)：



虽然PFRA101本身是一个控制单元，但在某些情况下，如果仅需要张力测量和信号输出，可以考虑其他系列的张力电子模块，如之前提到的 PFEA111-20 (3BSE050090R20) 或 PFEA112-20/65 (3BSE050091R20/R65)。这些模块专注于张力信号处理和输出，而PFRA101则更侧重于闭环力控制。



DCS (分布式控制系统) / PLC (可编程逻辑控制器)：



PFRA101通过其通信接口（如RS-485 Modbus）与上层DCS或PLC系统无缝集成，如ABB Ability System 800xA、Symphony Plus或第三方品牌的PLC（如西门子、罗克韦尔等）。这些上位系统负责整个生产线的协调、数据管理和高级控制策略。



HMI (人机界面) / 操作站：



通过与DCS/PLC的通信，PFRA101的测量和控制数据可以在HMI上进行可视化，操作员可以通过HMI进行参数设置、状态监控和报警处理。



了解这些相关产品，可以帮助您构建或升级一个完整的、高效的ABB力/张力测量与控制解决方案。

安装与维护

安装前准备：

兄弟们，在将这块ABB PFRA101控制单元“请”入您的自动化系统之前，务必做好以下几点准备工作，确保安装顺利和安全：



安全第一：在开始任何接线或安装操作之前，务必确认所有相关设备的电源已安全切断并可靠锁定。这是最重要的步骤，防止任何触电风险。



环境检查：根据PFRA101的技术规格，选择一个合适的安装位置。虽然PFRA101设计坚固，但仍建议将其安装在清洁、干燥、通风良好且温度适宜的环境中。避免阳光直射、过度潮湿、腐蚀性气体或剧烈震动，这些都可能影响其长期性能和寿命。如果现场环境恶劣，请确保选择的PFRA101版本具备足够的防护等级（如IP65）。



仔细核对文档：详细阅读PFRA101的官方产品手册和安装指南。特别是接线图，要确保每个端子（包括力传感器输入、模拟量输出、数字量I/O、供电接口和通信接口）都准确无误地连接。错误的接线可能导致设备损坏或功能异常。



线缆选择与布线：选择符合工业标准的高质量屏蔽电缆，特别是对于传感器信号线和通信线，以最大限度地减少电磁干扰。布线时，确保信号线和电力线分开，并尽量远离大功率设备或变频器等强干扰源。对于RS-485 Modbus通信，确保正确设置总线终端电阻。



维护建议：

对于PFRA101控制单元的日常维护，主要以“预防性维护”和“状态监控”为主：



定期检查外观：定期检查PFRA101模块的物理状况，包括外壳有无损伤、连接端子是否松动或腐蚀、指示灯（LED）状态是否正常。如果发现红色报警指示灯亮起，应立即查阅手册进行故障排查。



保持清洁和散热：确保控制柜内部或PFRA101周围环境的清洁，避免灰尘、油污或纤维堆积，这些会影响模块的散热性能。过高的内部温度是电子设备寿命的“隐形杀手”。



检查线缆完整性：定期检查PFRA101与力传感器以及与上位控制系统之间的所有连接电缆。确认电缆是否有磨损、老化、破损或接头松动的情况。电缆问题常常是导致测量不准或通信中断的罪魁祸首。



固件更新与参数备份：根据ABB的建议，定期检查是否有可用的固件更新，这有助于提升设备的性能和安全性。同时，定期备份PFRA101的配置参数，以防万一需要更换模块或进行系统恢复。



传感器校准：PFRA101的精度很大程度上依赖于其连接的力传感器的准确性。因此，需要按照传感器和系统的校准周期，定期对力传感器进行校准，以确保整个测量和控制链的精度。
