ABB PFEA113-20 光纤以太网交换机模块 – 高速工业通信核心

描述

ABB PFEA113-20 3BSE028144R0020 产品概述

ABB PFEA113-20 模块，其官方备件型号是3BSE028144R0020，在ABB的自动化产品体系中，它扮演着**“工业数据高速公路调度中心”的角色。它是一款高性能的工业以太网交换机（Industrial Ethernet Switch），但与其他商用交换机不同，它专为满足DCS（Distributed Control System，分布式控制系统）对可靠性、实时性和环境适应性**的严苛要求而设计。

这块模块的核心价值，在于它能够将光纤通信技术引入到工业现场。在大型工厂或长距离传输的场景中，传统的铜缆以太网很容易受到强电磁干扰（EMI）的影响，且传输距离有限。ABB PFEA113-20 3BSE028144R0020 则利用光纤的高带宽、低损耗、抗干扰特性，完美解决了这些问题。它通常被部署在控制柜和远程操作站之间，或用于连接不同的控制站（Control Station），构建一个全冗余、高带宽的环网拓扑。通过部署 PFEA113-20，ABB AC 800M等高端系统的站级网络得以稳定运行，保证了控制器之间、以及控制器与操作员站之间海量实时数据的顺畅交换，是整个DCS系统数据链的生命保障。

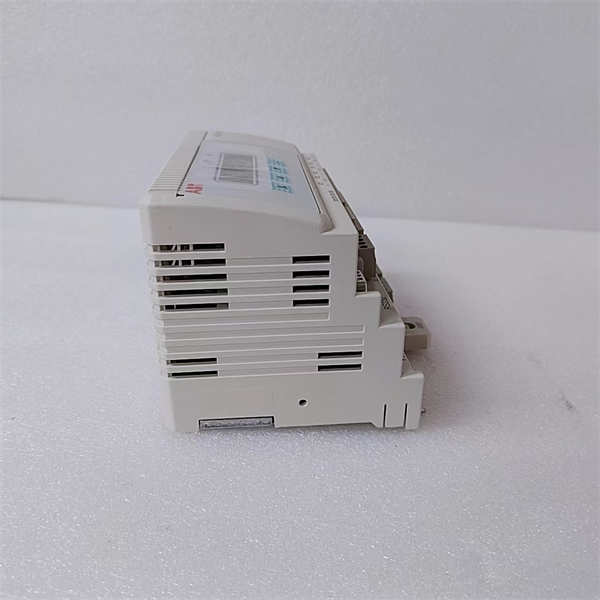

PFEA113-20 3BSE028144R0020 ABB

主要特点和优势

PFEA113-20 3BSE028144R0020的特点非常“硬核”，因为它专治“工业现场通信的疑难杂症”。

光纤实现超远距离和抗干扰： 这块ABB PFEA113-20最大的亮点就是它的光纤端口。光纤通信不仅能将以太网的有效传输距离延伸到几公里甚至更远，更重要的是，它彻底消除了电磁干扰（Electromagnetic Interference, EMI）的影响。在电力、冶金、化工等存在大功率设备和强电磁环境的工业现场，光纤是保证通信链路完整性（Link Integrity）的唯一可靠选择。这使得 PFEA113-20 成为构建跨车间、跨区域高速工业网络的首选。

强大的网络冗余和自愈能力： 在DCS系统中，通信网络绝对不能中断。ABB PFEA113-20 3BSE028144R0020支持多种环网冗余协议（Ring Redundancy Protocols），例如快速生成树协议（RSTP，Rapid Spanning Tree Protocol）或ABB专有的高可用性协议。这意味着，即使网络环路上任何一处光纤断裂或模块故障，网络也能在极短的毫秒级时间（Millisecond Response Time）内自动切换到备用路径，实现快速故障恢复（Fast Fault Recovery）。这种无缝切换保障了控制数据的连续性，最大限度地降低了意外停机（Unscheduled Downtime）的风险。

工业级设计和高MTBF： 作为工业通信模块，PFEA113-20在设计时就充分考虑了工业环境的恶劣性。它采用了宽温设计、无风扇结构（Fanless Design）和高等级的抗震动和冲击能力。高平均无故障时间（MTBF，Mean Time Between Failures）是它在工业领域被广泛信任的根本。它不仅是交换机，更是经过DCS标准认证的高可靠性设备，完美兼容ABB自身的网络管理工具（Network Management Tools），简化了工程师的网络维护和诊断工作。

The ABB PFEA113-20 3BSE028144R0020 is a crucial Industrial Ethernet Fiber Optic Switch module designed specifically for mission-critical DCS and FCS applications. Its primary technical distinction is the utilization of fiber optics, providing immunity to Electromagnetic Interference (EMI) and facilitating Long-Distance Transmission—essential in electrically noisy and geographically extensive industrial plants. The module’s architecture inherently supports various Ring Redundancy Protocols, such as RSTP, ensuring a sub-millisecond recovery time in the event of a fiber break or module failure, thereby guaranteeing Uninterrupted Data Flow between control stations and supervisory systems. This high-availability feature is vital for maintaining Process Control Integrity. Furthermore, the PFEA113-20 boasts a rugged, industrial-grade design with a high MTBF, making it a reliable, purpose-built component for control networks where standard commercial switches fail to meet the required levels of Determinism and Robustness. It serves as the high-speed backbone for the AC 800M and S800 I/O systems.

应用领域

PFEA113-20 3BSE028144R0020 的应用领域，都是那些对通信可靠性要求达到极致的大型工业项目。

电力和变电站自动化： 在电厂和高压变电站中，强电磁干扰是常态。ABB PFEA113-20 通过光纤网络连接站控层设备和保护设备，确保在高压开关操作等瞬态电磁冲击下，控制数据和保护信号的传输不受影响。这是实现高可靠性电网自动化的基石。

石油化工和流程工业： 大型炼油厂、化工厂的设备分布范围广，控制室与现场I/O柜之间距离遥远。PFEA113-20 搭建的光纤环网，可以安全可靠地将分散的AC 800M控制器或S800 I/O连接起来，实现全厂范围内的实时数据采集和控制。

采矿和冶金行业： 这些行业的环境极其恶劣，存在大量的灰尘、震动和强电磁设备（如大型电机、电炉）。ABB PFEA113-20 3BSE028144R0020 能够保证在这些极端工业环境下，自动化控制系统之间的高速数据交换不会因为环境因素而中断或出错。它为这些高价值、连续运行的生产线提供了最坚实的数据保障。

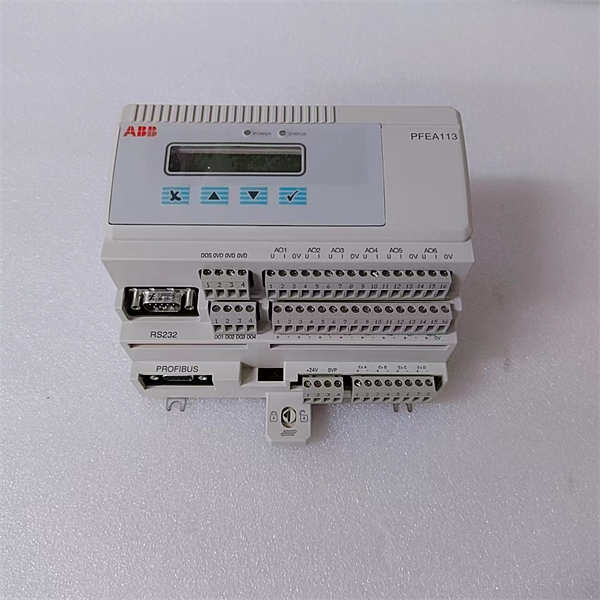

PFEA113-20 3BSE028144R0020 ABB

相关产品

PFEA113-20 3BSE028144R0020 是ABB网络设备家族的一员，通常与以下这些核心控制和网络组件配合使用：

PM866/PM891：AC 800M系列的主控制器模块，它们需要通过 PFEA113-20 连接到站级网络。

CI854A 或 CI867：AC 800M的通信接口模块，用于将控制器接入各种现场总线或以太网。

TK503V001 或 TK504V001：与 PFEA113-20 配合使用的专用工业以太网跳线或电缆，确保连接质量。

PFEA111/PFEA112：同系列或相似功能的工业以太网交换机，可能在端口数量、光纤类型或冗余功能上有所不同。

3BSE028144R0001：可能是 PFEA113-20 的早期版本或具有不同硬件修订的版本。

TU840/TU843：S800 I/O系列中的终端单元（Terminal Unit），虽然不直接相关，但它们共同构成了ABB控制系统的现场接口。

安装与维护

安装前准备：在安装 ABB PFEA113-20 3BSE028144R0020 交换机模块前，必须切断控制柜电源，并严格遵守ESD防护规范。这块板卡的核心是光纤接口，因此需要特别注意保护光纤连接器，避免灰尘和指纹污染。确保使用的光纤跳线类型（例如多模或单模）与 PFEA113-20 的接口类型完全匹配，并且跳线没有过度弯曲。如果用于冗余环网，则需要仔细规划光纤的路由，避免单点故障导致两条路径同时失效。最后，确认模块的供电电压符合 $24\text{V}$ DC的工业标准。

维护建议：对于 PFEA113-20 的维护，重点在于保持光纤链路的清洁和监测网络的冗余状态。定期使用光纤清洁工具清洁光纤接口，这是保障高速通信质量的关键。定期检查模块上的LED状态灯，特别是冗余状态和链路状态指示灯，确保环网始终处于健康（Healthy）的闭环状态。
