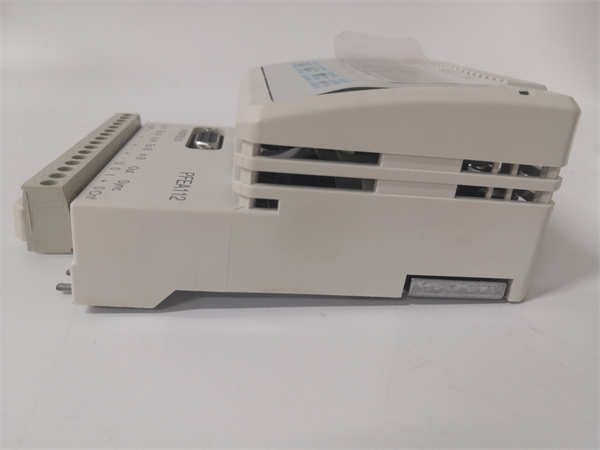

ABB PFEA112-20 (3BSE030369R0020) | AC 800M 模拟量输出模块 | 高精度4–20 mA过程控制驱动方案 - 图片 2
ABB PFEA112-20 (3BSE030369R0020) | AC 800M 模拟量输出模块 | 高精度4–20 mA过程控制驱动方案 - 图片 3
ABB PFEA112-20 (3BSE030369R0020) | AC 800M 模拟量输出模块 | 高精度4–20 mA过程控制驱动方案 - 图片 4

ABB PFEA112-20 (3BSE030369R0020) | AC 800M 模拟量输出模块 | 高精度4–20 mA过程控制驱动方案

  • 型号: PFEA112-20
  • ABB物料编号: 3BSE030369R0020
  • 品牌: ABB
  • 核心功能: 8通道高精度模拟量输出模块，专为 AC 800M 控制系统设计，用于驱动调节阀、变频器等执行机构（典型信号：4–20 mA），支持 HART 通信与冗余配置
  • 供货状态: 停产备件可询，提供经严格测试的优质翻新单元及长期可用性保障
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: PFEA112-20
  • 制造商: ABB
  • 所属系统: ABB System 800xA / AC 800M 分布式控制系统
  • 输出通道数: 8 通道，支持全冗余配置（需配对使用）
  • 信号类型: 4–20 mA（默认），支持 0–20 mA（通过软件配置）
  • 负载能力: 最大 750 Ω @ 24 VDC（满足 HART 兼容性要求）
  • 精度: ±0.1% of span（典型值，25°C）
  • 分辨率: 16-bit DAC
  • 隔离方式: 通道间及通道对地光电隔离，隔离电压 ≥ 500 VAC
  • HART 支持: 支持叠加 HART 数字通信（用于设备配置、校准与诊断），可透传至 Asset Optimizer 或 Control Builder
  • 安装方式: 插入 AC 800M I/O 背板（如 TB842A 冗余底座或 TB840A 非冗余底座），占用1个槽位，支持热插拔（需系统启用）

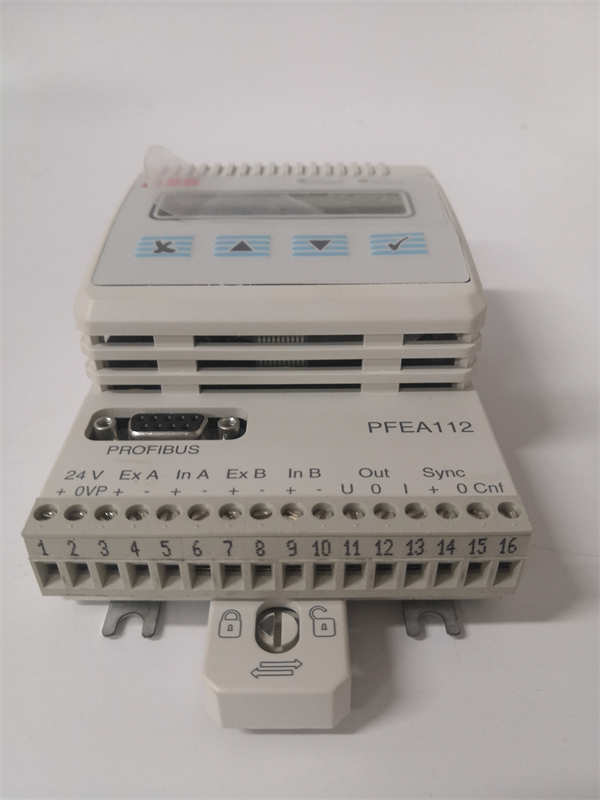

PFEA112-20 3BSE030369R0020

PFEA112-20 3BSE030369R0020

功能定位与应用场景分析

ABB PFEA112-20（物料号 3BSE030369R0020）是 AC 800M 平台中用于高完整性过程执行的关键模拟量输出模块。作为控制回路的“最后一环”，它将控制器计算出的设定值精确转换为 4–20 mA 电流信号，直接驱动气动调节阀定位器、电动执行器或变频器，其输出稳定性直接影响产品质量、能耗与安全。该模块通过冗余架构确保在单卡故障时输出无扰切换，并支持 HART 通信实现远程设备管理，解决了在炼油、化工、电力等连续流程工业中“如何可靠、精准、可诊断地驱动关键执行机构”的核心挑战。

典型应用场景包括：

  • 场景一：用于炼油厂分馏塔温度串级控制回路，驱动主蒸汽调节阀，其 ±0.1% 输出精度确保塔顶/塔底产品分离效率稳定。
  • 场景二：部署于市政水厂加药系统，控制混凝剂投加泵变频器转速，通过 HART 实时读取泵运行状态，实现闭环优化与预测性维护。
  • 场景三：作为已运行12年以上的化肥或造纸厂 AC 800M 系统的替换备件，用于预防性更换老化 AO 卡，防止因输出漂移导致阀门误动作或控制振荡，同时保持与现有底座、HMI 和控制逻辑完全兼容。

质量标准与测试流程

在过程控制系统中，模拟量输出偏差可能导致阀门全开/全关，引发安全或环保事件。因此，我们对 PFEA112-20 执行严格的驱动级与协议级验证：

  • 外观与清洁：所有模块均检查端子排、连接器及 PCB 是否有腐蚀、焊点裂纹或电容鼓包；使用防静电工具清洁背板金手指，确保接触可靠性。
  • 上机实测：模块将被安装到真实 AC 800M 测试机架（含 PM864 CPU 和 TB842A 冗余底座），加载标准 Control Builder M 项目，在 System 800xA 环境中进行不少于 48 小时的连续输出扫描与冗余切换测试。
  • 功能诊断：使用高精度电子负载（250 Ω ±0.1%）和六位半万用表，对全部8通道分别输出 4 mA、12 mA、20 mA 信号，验证误差 ≤ ±0.1%；模拟开路、短路及超负载工况，确认模块能正确触发“Channel Fault”并上报；通过 AMS Device Manager 验证 HART 下行写入与上行读取功能。
  • 质保承诺：仅通过全部输出精度、负载适应性、冗余同步性与 HART 通信测试的 PFEA112-20 方可出库，并提供12个月质保，覆盖 DAC、输出驱动电路、HART 调制解调器及内部通信接口的早期失效。
PFEA112-20 3BSE030369R0020

PFEA112-20 3BSE030369R0020

兼容性与升级路径 (技术支持)

为确保 PFEA112-20 (3BSE030369R0020) 100% 适用于您的 ABB 系统，我们的技术顾问提示您注意以下关键兼容性问题：

  • 硬件/固件：请确认您的 AC 800M CPU 固件版本 ≥ R430；早期 R3xx 版本可能不支持 HART 透传或完整通道诊断。
  • 配套组件：必须与指定 I/O 底座配合使用：
    • TB842A：冗余配置（推荐用于关键回路）
    • TB840A：非冗余配置
      错误底座将导致供电异常或模块无法识别。
  • 替代关系：PFEA112-20 的后续型号为 PFEA113（更高通道密度）或 PFEA142（通用高密度AO）；若系统已迁移至 AC 800M Compact 或 AC 500 平台，则需重新评估I/O架构，不可直接替换。
