ABB PFEA111-65 (3BSE028140R0065) – 高精度张力电子模块，掌控生产线核心！

描述

ABB PFEA111-65 (3BSE028140R0065) 是一款高性能、紧凑型张力电子模块，专门设计用于工业生产线中的精确张力测量和控制。它接收来自两个称重传感器（load cells）的信号，并将其转换为高精度的模拟量输出，用于控制或监测材料的张力。该模块具有数字显示功能，可显示总张力、单个称重传感器的读数以及差值信号，并支持Profibus DPV1通信，易于集成到现有自动化系统中。其坚固的IP65防护等级使其适用于各种严苛的工业环境，确保纺织、金属加工、造纸、包装等行业生产过程的稳定性和产品质量。

产品详细说明

ABB PFEA111-65 (3BSE028140R0065) 产品概述

ABB PFEA111-65 (3BSE028140R0065) 是一款高精度的张力电子模块，也被称为紧凑型张力测量单元或张力控制器。在许多工业生产过程中，特别是在处理卷状材料（如纸张、薄膜、纺织品、金属带材等）时，精确控制材料的张力是至关重要的。不正确的张力会导致材料破损、褶皱、变形，进而影响产品质量、增加废品率，甚至导致设备停机。

PFEA111-65 的核心功能是接收来自称重传感器（load cells）的信号。这些称重传感器通常安装在辊轴两端，通过测量材料在辊子上产生的微小力来间接计算张力。PFEA111-65 能够连接两个称重传感器，并对这两个信号进行处理、放大和数字化。它不仅能提供两个单独的信号读数，还能计算并显示总张力（SUM signal）以及两个称重传感器之间的差值信号（Difference signal）。这个总和信号通常作为控制系统的反馈，用于精确调整材料的进给速度、收卷或放卷速度，从而维持预设的张力值。

这款模块设计紧凑，便于安装在电气柜内，通常采用DIN导轨安装。它配备了一个多语言数字显示屏和配置按键，用户可以直接在现场查看张力值并进行参数设置，极大地方便了调试和日常操作。此外，PFEA111-65 支持Profibus DPV1等工业通信协议，这意味着它可以无缝地集成到ABB或其他主流的PLC/DCS（可编程逻辑控制器/分布式控制系统）自动化系统中，实现数据的实时传输和远程控制。其坚固的IP65防护等级也保证了它能在多尘、潮湿甚至有冲洗可能的恶劣工业环境中稳定运行。

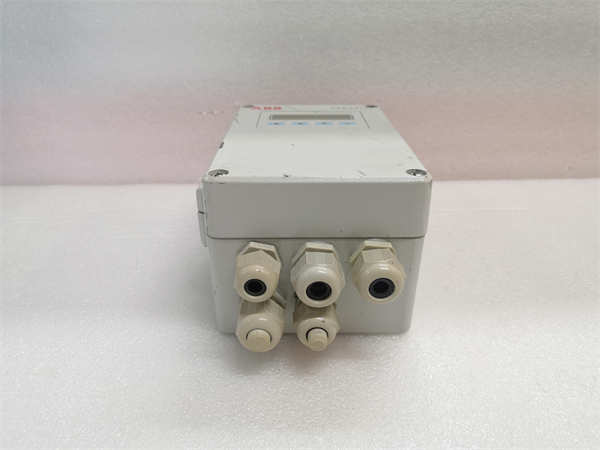

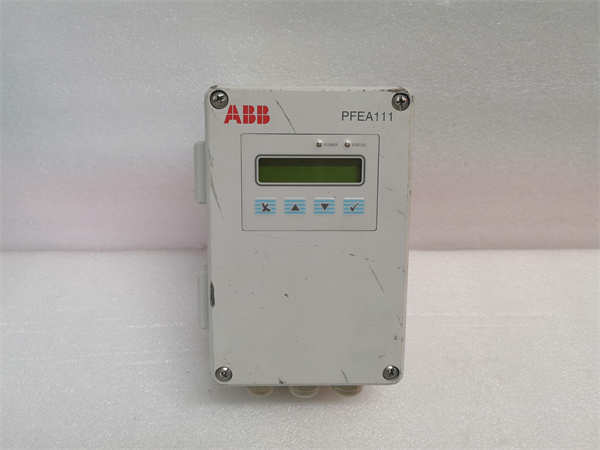

ABB PFEA111-65 3BSE028140R0065

ABB PFEA111-65 (3BSE028140R0065) 技术规格

主要特点和优势

ABB PFEA111-65 (3BSE028140R0065) 这款张力电子模块，之所以能在众多工业应用中脱颖而出，是因为它具备一系列实打实的特点和优势，让您的生产线“如虎添翼”！

首先，它最核心的优势就是高精度和快速响应的张力测量。在许多对材料张力要求极高的行业，比如高速印刷、精密涂布、高性能薄膜生产等，即便是微小的张力波动都可能导致产品缺陷。PFEA111-65 能够提供高达**±0.1%满量程的高精度测量**，并且具备0.01 N的精细分辨率，这意味着它能捕捉到极其微小的张力变化，为控制系统提供最真实、最可靠的反馈。同时，其高达10 kHz的输出频率确保了在高速生产线上的实时响应能力（Real-time Response Capability），让控制器能够迅速调整，将张力维持在最佳状态，大大减少了废品率，提升了产品质量。

其次，PFEA111-65 具备强大的环境适应性和坚固耐用性。工业现场的环境往往充满挑战，灰尘、潮湿、温度波动甚至水汽侵袭都是常态。PFEA111-65 达到了IP65的防护等级，这意味着它具备完全的防尘能力，并且能够承受来自任何方向的低压水射流冲击。这种坚固的设计使得它可以在多尘的纺织厂、潮湿的造纸厂或者有冷却液喷溅的金属加工车间稳定可靠地运行，大大延长了设备的使用寿命，降低了维护频率和成本。

再来，卓越的通信和集成能力也是 PFEA111-65 的一大亮点。它内置了Profibus DPV1通信接口，这是一种广泛应用于工业自动化领域的标准现场总线协议。通过这个接口，PFEA111-65 可以方便地与ABB的AC500系列PLC、System 800xA DCS系统，甚至其他支持Profibus协议的控制器进行无缝数据交换。这意味着张力测量数据可以实时上传到上位机进行监控和分析，同时控制器也可以通过Profibus远程调整模块参数，实现真正的智能化控制和数据可视化。这种开放性和兼容性，让 PFEA111-65 能够轻松融入复杂的自动化网络，提升整个系统的效率和可管理性。

最后，PFEA111-65 的用户友好型设计也值得称道。它配备了直观的多语言数字显示屏和操作按键，使得现场人员无需连接电脑，就可以直接查看张力读数、进行基本参数设置和故障诊断。这种本地化的人机界面（Local HMI）设计，大大简化了现场调试和日常维护，降低了操作人员的学习成本。无论是安装、调试还是日常监控，PFEA111-65 都能提供便捷高效的体验。

The ABB PFEA111-65 (3BSE028140R0065) tension electronics module distinguishes itself in industrial applications through several key features and advantages that significantly enhance production line efficiency and product quality.

Firstly, its core strength lies in high-precision and rapid-response tension measurement. In industries where material tension is critical, such as high-speed printing, precision coating, or high-performance film production, even minor tension fluctuations can lead to product defects. The PFEA111-65 delivers high-accuracy measurements up to ±0.1% of full scale with a fine resolution of 0.01 N. This capability allows it to detect the most minute tension variations, providing the control system with highly accurate and reliable feedback. Furthermore, its output frequency of up to 10 kHz ensures real-time responsiveness on high-speed production lines, enabling controllers to quickly adjust and maintain optimal tension, thereby drastically reducing waste and improving product quality.

Secondly, the PFEA111-65 boasts excellent environmental adaptability and robust durability. Industrial environments are often challenging, characterized by dust, humidity, temperature fluctuations, and potential water exposure. The PFEA111-65 features an IP65 protection rating, signifying its complete dust-tightness and ability to withstand low-pressure water jets from any direction. This rugged design enables it to operate reliably in dusty textile mills, humid paper factories, or metal processing facilities where coolants may splash. This extends the equipment’s lifespan and reduces maintenance frequency and costs.

Thirdly, the PFEA111-65 offers superior communication and integration capabilities. It incorporates a built-in Profibus DPV1 communication interface, a widely adopted standard fieldbus protocol in industrial automation. This interface allows the PFEA111-65 to seamlessly exchange data with ABB’s AC500 series PLCs, System 800xA DCS systems, and other Profibus-compatible controllers. This means tension measurement data can be uploaded in real-time for monitoring and analysis, while the controller can remotely adjust module parameters via Profibus, enabling true intelligent control and data visualization. This openness and compatibility allow the PFEA111-65 to integrate easily into complex automation networks, enhancing overall system efficiency and manageability.

Finally, the PFEA111-65 features a user-friendly design. It is equipped with an intuitive multi-language digital display and operational keys, allowing on-site personnel to view tension readings, perform basic parameter settings, and conduct troubleshooting directly without needing a PC connection. This local HMI (Human-Machine Interface) design significantly simplifies on-site commissioning and routine maintenance, reducing the learning curve for operators. Whether for installation, commissioning, or daily monitoring, the PFEA111-65 provides a convenient and highly efficient user experience.

应用领域

ABB PFEA111-65 (3BSE028140R0065) 作为一款高精度的张力电子模块，它的“看家本领”就是精确控制材料张力，因此，凡是对卷状材料（web materials）张力有严格要求的工业领域，它都是个“抢手货”！

首先，在纺织和无纺布行业，PFEA111-65 是不可或缺的。无论是织布、印染、涂层还是无纺布的生产，布料或纤维卷在高速运行过程中，都需要极其稳定的张力。如果张力过大，材料可能会拉伸变形甚至断裂；如果张力过小，则可能出现褶皱、跑偏，影响产品平整度和均匀性。PFEA111-65 能够实时精确地控制这些过程的张力，确保产品质量，减少废品。

其次，在造纸和印刷行业，它的作用同样关键。纸张和薄膜在生产（如压延、涂布、烘干）、分切、卷取以及高速印刷过程中，张力控制直接影响到产品的平整度、套准精度和最终的卷取质量。PFEA111-65 能帮助生产线实现精确的张力闭环控制，避免纸张断裂或印刷错位，从而提高生产效率和产品合格率。

再来，金属加工行业，特别是薄板和带钢的生产线，也大量使用 PFEA111-65。在冷轧、退火、镀层、分切和卷取等环节，精确的张力控制对于防止材料变形、保证厚度均匀性以及确保良好的卷取形态至关重要。PFEA111-65 能够承受金属加工的严酷环境，提供稳定可靠的张力测量，确保高质量的金属产品产出。

此外，在包装行业，如薄膜包装、标签印刷、缠绕包装等，以及橡胶、塑料薄膜生产等领域，PFEA111-65 也发挥着关键作用。它通过精确控制薄膜的张力，确保包装的紧密性和美观度，防止材料在加工过程中产生褶皱或拉伸不均。

总而言之，ABB PFEA111-65 的应用核心在于需要精确、实时、稳定地测量和控制卷状材料张力的任何工业过程，它是提升这些行业生产效率和产品质量的关键设备。

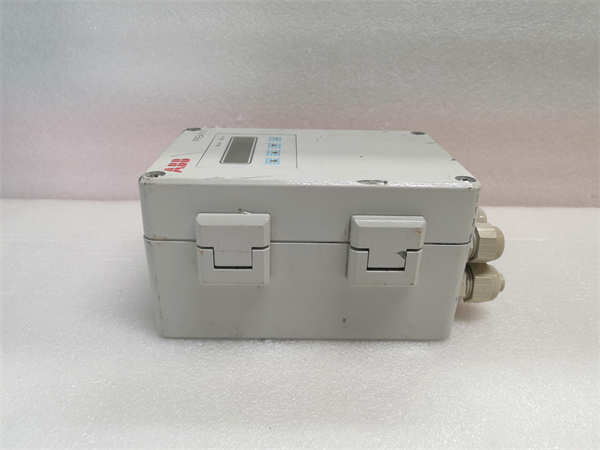

ABB PFEA111-65 3BSE028140R0065

相关产品

ABB PFEA111-65 (3BSE028140R0065) 作为ABB张力测量和控制系统中的一个重要组成部分，它通常不会“单打独斗”，而是需要和一系列ABB或者兼容的设备“协同作战”才能发挥出最大效能。要说跟它相关的“兄弟姐妹”，那可真不少！

首先，最直接的就是与 PFEA111-65 配套使用的称重传感器（Load Cells）。张力电子模块本身不直接测量力，它需要接收来自称重传感器的微小信号。ABB有自家的PFT100、PFTL101、PFS100等系列称重传感器，这些传感器安装在导辊两侧，将材料对辊子的力转换成电信号，再传输给 PFEA111-65 进行处理。没有这些“眼睛”，PFEA111-65 就是“巧妇难为无米之炊”。

其次，既然 PFEA111-65 是个“控制器”，那它就需要一个“大脑”来发号施令，或者接收它的张力数据并进行进一步的逻辑处理。这个“大脑”通常是：

ABB PLC（可编程逻辑控制器）：例如 ABB AC500 系列PLC (如 PM59x、PM58x CPU模块)，通过Profibus DPV1接口与 PFEA111-65 通信，实现张力闭环控制。

ABB DCS（分布式控制系统）：如 ABB System 800xA，在大型复杂的工业过程中，DCS可以集成多个 PFEA111-65 的数据，进行更宏观的流程优化和管理。

再来，PFEA111-65 的输出信号（模拟量或数字量）也需要连接到其他设备，比如：

ABB 变频器（Drives）：如 ABB ACS880、ACS800 或 DCS800 直流传动等，这些变频器通过接收 PFEA111-65 的模拟量信号，来精确控制电机转速，进而调节收卷/放卷的速度，最终实现张力恒定。

HMI（人机界面）或SCADA系统：通过Profibus通信，张力数据可以在操作员界面上实时显示，方便操作人员监控和调整。

最后，当然还有一些辅助设备，比如电源模块（确保供电稳定）、通信电缆和连接器（保证信号传输完整性）等等。所以，PFEA111-65 是整个张力控制系统中的一个关键“节点”，它与这些“队友”紧密配合，才能共同完成高精度的张力控制任务！

安装与维护

安装前准备: 安装 ABB PFEA111-65 (3BSE028140R0065) 张力电子模块，那可不是随随便便就能搞定的，得按规矩来，确保安全和性能！首先，您必须确保所有相关的电源都已彻底断开，并且按照公司的安全规程进行上锁挂牌（Lockout/Tagout），这可是重中之重，人身安全高于一切！其次，在将 PFEA111-65 从包装中取出之前，务必佩戴防静电腕带或手套，并在防静电工作台上操作，因为静电对精密电子元件来说可是“隐形杀手”！仔细检查模块本体有没有任何物理损伤，比如摔落、变形或端子损坏。阅读PFEA111-65 的用户手册，理解其接线图、供电要求和安装步骤，特别是称重传感器和模拟量输出的连接方式。如果采用DIN导轨安装，确保导轨安装牢固、水平。最后，根据手册指导，将 PFEA111-65 模块小心翼翼地插入到预留的安装位置，并固定牢固，确保所有电气连接都正确且紧密。

维护建议: ABB PFEA111-65 作为一款工业级张力电子模块，为了确保它能长期稳定、高精度地为您的生产线服务，日常的“保养”那必不可少！

定期清洁：即使 PFEA111-65 有IP65防护等级，也要定期检查其安装环境，用干燥、无纤维的软布轻轻擦拭模块表面和显示屏，如果内部有风扇或散热片，也要用无油压缩空气清理灰尘，确保良好的散热。灰尘堆积会影响散热，甚至导致电子元件过热失效。

检查接线：工业现场的震动是常态，时间一长，螺钉接线端子可能会松动，导致接触不良或信号异常。建议定期检查所有连接到 PFEA111-65 的线缆，包括电源线、称重传感器线、模拟量输出线和Profibus通信线，确保它们都紧固、无磨损、无腐蚀。

称重传感器健康检查：PFEA111-65 的精度直接取决于称重传感器的性能。定期检查称重传感器本身是否有物理损伤，如变形、腐蚀，以及其连接电缆的完整性。如果条件允许，可以定期对整个张力测量系统进行校准，确保测量精度始终符合要求。

关注诊断信息：PFEA111-65 模块通常会提供自诊断功能，通过其数字显示屏或Profibus通信，您可以获取模块的运行状态、故障代码等信息。定期查看这些诊断信息或系统报警日志，能帮助您在潜在问题发展成严重故障之前就发现并解决它们。

环境监测：尽管 PFEA111-65 设计用于严苛环境，但持续监测其工作环境的温度、湿度和振动水平，确保其在推荐的工作范围内运行，将进一步延长模块寿命。
