ABB PDP800 | AC 800M 电源分配模块 | 控制系统供电可靠性解决方案

描述

关键技术规格

• 产品型号: PDP800
• 制造商: ABB Ltd.
• 所属系统: ABB AC 800M / 800xA 自动化平台
• 功能类型: Power Distribution Panel (PDP) – 电源分配模块
• 输入电源: 支持双路 24 VDC 冗余输入（端子排接入，带极性保护）
• 输出分配: 为 AC 800M 机架内所有插槽提供 +5 V, ±15 V, +24 V 等多路稳压电源（通过背板总线）
• 最大输出电流: 总负载能力 ≥ 10 A（具体取决于 I/O 配置）
• 冗余支持: 支持 1+1 冗余电源配置，自动故障切换，无中断供电
• 安装方式: 固定于 AC 800M 机架左侧或右侧专用位置（通常与 TB800/TB850A 导轨配合）
• 诊断功能: 集成电源 OK 信号输出，可被 CPU 监测；部分版本支持 LED 电源状态指示
• 工作温度: 0°C 至 +60°C（控制柜内环境）
• 认证标准: CE, cULus, 符合 IEC 61131-2 电源要求

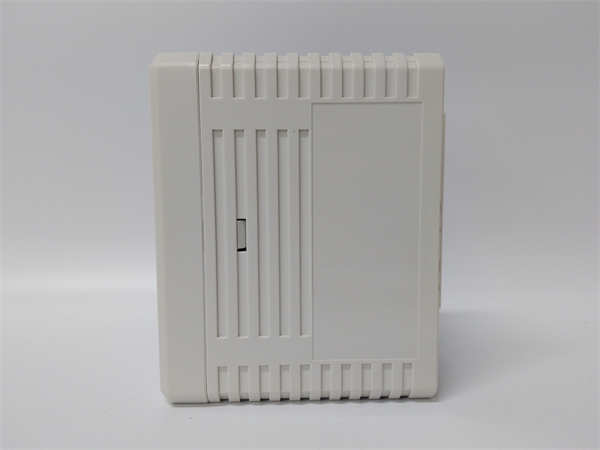

ABB PDP800

功能定位与应用场景分析

PDP800 是 ABB AC 800M 控制系统中的关键供电基础设施，虽不执行控制逻辑，却是整个站级系统可靠运行的“电力中枢”。它负责将外部 24 VDC 电源（通常来自冗余开关电源）转换、分配并隔离后，通过背板总线为 CPU、I/O 模块、通信卡等提供洁净、稳定的多路直流电压。其设计解决了因单点电源故障导致整站瘫痪的风险，尤其在冗余配置下，即使一路电源失效，系统仍可无缝持续运行。

该模块必须与 AC 800M 专用机架（如 TB850A）和导轨协同安装，是构建高可用控制站的前提条件。其供电完整性直接影响 I/O 采样精度、CPU 执行稳定性及通信可靠性，因此在电厂、化工、水处理等连续过程工业中具有不可替代的作用。

典型应用场景包括：

• 场景一：用于火电厂锅炉控制系统 AC 800M 主控站，为 PM866 CPU 和数十个 AI/DI/DO 模块提供冗余供电，确保燃烧控制回路全年无间断运行。
• 场景二：部署于市政污水处理厂的分布式远程 I/O 站，通过 PDP800 实现本地供电管理，支持无人值守环境下的长期稳定数据采集与设备控制。
• 场景三：用于老旧 AC 800M 系统扩容项目，在新增 I/O 模块前验证 PDP800 的负载余量，避免因过载导致电压跌落或模块重启。

质量标准与测试流程

我们深知，电源分配模块的隐性故障（如内阻升高、输出纹波增大）可能导致间歇性系统异常，难以排查。因此，我们对每一台 PDP800 实施严格的电气性能验证：

• 外观与清洁：所有模块均在 ESD 防护环境下进行专业清洁，检查端子排无烧蚀、PCB 无铜箔氧化、散热结构完好，并核对标签与 ABB 原厂编码一致性。
• 上机实测：模块将安装至真实 AC 800M 测试机架（含 TB850A 导轨、PM866 CPU、典型 I/O 负载），接入双路 24 VDC 电源，进行不少于 48 小时连续带载运行测试。
• 功能诊断：执行以下关键验证：
  • 测量各路输出电压（+5V, ±15V, +24V）在满载与空载下的稳定性（纹波 ≤ 50 mVpp）；
  • 模拟单路电源断开，验证冗余切换无电压中断（使用示波器捕捉切换瞬态）；
  • 验证 “Power OK” 信号能正确上报至 CPU，并在 ABB Control Builder M 中显示供电状态；
  • 进行温升测试，确保满载下外壳温度 ≤ 70°C。
• 质保承诺：仅当模块通过全部电气性能、冗余切换与热稳定性测试后方可出库，并提供 12 个月质保，覆盖输出跌落、冗余失效、过热保护误触发等关键故障模式。

ABB PDP800

兼容性与升级路径

为确保 PDP800 在您的 AC 800M 系统中正确集成，我们的技术顾问强调以下关键兼容性要点：

• 机架匹配：PDP800 仅适用于 TB800/TB850A 系列 AC 800M 机架；不可用于早期 MasterPiece 或非 ABB 平台。请确认机架左侧/右侧预留有 PDP 安装位。
• 电源输入要求：建议使用 ABB RSPS 系列冗余电源模块（如 RSPS-24/20）配合 PDP800，以实现完整的 N+1 冗余供电链路。
• 负载规划：PDP800 的总输出能力有限，请根据实际 I/O 配置计算总功耗（参考 ABB 技术手册 3BSE020397Rxx），避免超载。若负载接近上限，建议评估 PDP801（更高电流版本）或增加第二 PDP。
