ABB PDD205A1121 | AC 800M 高密度数字量输出模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: PDD205A1121
• 制造商: ABB
• 内部料号: 3BHE025335R1121
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: 数字量输出（DO）模块，源型（sourcing）
• 输出通道数: 32 路独立通道
• 输出电压范围: 24 VDC（由外部电源供电，L+ 端子接入）
• 最大负载电流: 500 mA / 通道，总计 ≤8 A / 模块
• 电气隔离: 通道对地光电隔离（≥500 Vrms），通道间共地
• 诊断功能: 每通道支持短路/过载检测，故障状态通过背板总线上传至 CPU
• 状态指示: 模块级 RUN/ERR LED，通道状态需通过 Control Builder M 查看
• 工作温度: -25°C 至 +70°C
• 安装方式: 插入式安装于 AC 800M 标准 I/O 机架（需 SA811 电源适配器）

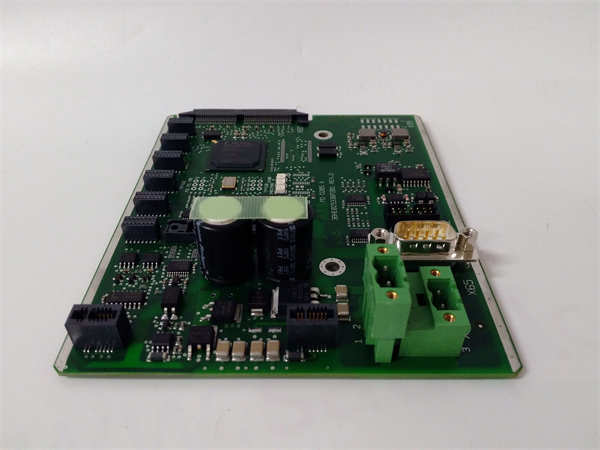

PDD205A1121 3BHE025335R1121

功能定位与应用场景分析

PDD205A1121 是 ABB 为 AC 800M 平台设计的高密度数字量输出模块，主要用于解决大型过程控制系统中对大量开关量执行信号的需求。在空间受限但控制点密集的场景（如锅炉燃烧系统、水处理厂、压缩机站），该模块以单槽位提供 32 路可靠输出，显著减少 I/O 卡件数量与机柜占用，同时通过内置短路保护和诊断反馈机制，提升系统可用性与可维护性。

典型应用场景包括：

• 场景一：用于大型火电厂锅炉燃烧管理系统，PDD205A1121 驱动 32 路油枪点火电磁阀、风门执行机构反馈继电器及吹灰器启动信号，构成完整的燃烧安全联锁链。
• 场景二：在市政污水处理厂的曝气池控制系统中，该模块控制多组搅拌器启停、回流泵运行状态及故障报警灯，实现全自动运行。
• 场景三：用于 2010–2020 年间投运的 System 800xA 老旧系统扩容或备件替换，PDD205A1121（3BHE025335R1121）是当前标准供货型号，可直接替换早期 PDD205 Rev A/B 模块，无需修改 Control Builder M 组态逻辑。

质量标准与测试流程

我们深知，一个 DO 模块的输出失效可能导致关键设备无法动作，甚至引发安全事故。因此，每一块 PDD205A1121 均经过严格的带载与故障模拟测试：

• 外观与清洁：所有模块均进行专业清洁，检查端子排无氧化、PCB 无受潮痕迹、电容无鼓包，确保物理可靠性。
• 上机实测：模块被安装到真实 AC 800M 测试平台（含 PM866A CPU 和 SA811 电源），连接 32 路电子负载（每路 300 mA @ 24 VDC），进行 48 小时连续输出切换测试。
• 功能诊断：我们逐通道模拟短路（<1 Ω）和过载（>600 mA）工况，验证 PDD205A1121 的限流保护是否触发，并确认故障信息准确上报至 Control Builder M；同时测试软件强制输出功能是否正常响应。
• 质保承诺：仅通过全部测试的 PDD205A1121 方可出库，并提供 12 个月功能性故障质保，涵盖通道失效、诊断误报、短路保护失灵等问题。

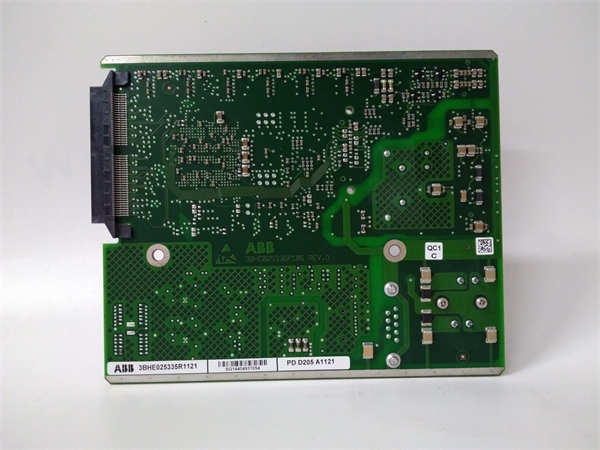

PDD205A1121 3BHE025335R1121

兼容性与升级路径

为确保 PDD205A1121 在您的 AC 800M 系统中可靠运行，请务必核对以下关键信息：

• 硬件/固件：PM866 CPU 固件版本建议 ≥ V3.0；Control Builder M 版本需 ≥ 5.0 以支持完整的通道诊断视图。
• 配套组件：必须使用 ABB 原厂端子块（如 TB830A 或 TB831A），其内部 L+ 电源分配与模块设计匹配；老式弹簧端子不兼容。
• 替代关系：PDD205A1121（3BHE025335R1121）是 PDD205 系列的标准型号（Rev C），与早期 Rev A/B 引脚和协议完全兼容，可热插拔替换。若仅需 16 通道，可考虑成本更低的 PDD202A101。
