ABB PCS6000 模块化多电平变流器 – 高效节能，卓越电能质量，别再将就了！

描述

ABB PCS6000：这个家族是ABB在中压电力电子领域的“顶梁柱”！它主要指中压大功率变流器，采用模块化多电平变流器 (MMC) 技术，专为风电并网、电网支撑 (如STATCOM) 及重工业驱动等高要求应用打造。核心优势：效率超过98.5%，谐波含量极低。应用场景：风力发电、矿山提升、石油天然气等。别瞅了，原厂品质，技术过硬，咱家就是你搞定大功率控制的靠山，没毛病！

ABB PCS6000 产品概述

说起ABB的PCS6000，这可不是一个简简单单的“型号”，它是一整个产品家族，专门对付那些需要“大电流、高电压”的硬骨头活儿！你把它想象成工业和能源领域里的“电力心脏”，尤其是在中压大功率变流器 (Medium Voltage Power Converters) 这一块儿，ABB PCS6000 系列那是响当当的“王牌选手”。它可不是普通的变频器或者控制器，这玩意儿设计的初衷，就是为了处理动辄几兆瓦、几十兆瓦的电力，而且还要把电能质量搞得“漂漂亮亮”的。

ABB PCS6000 的核心优势在于它采用了最先进的模块化多电平变流器 (MMC) 拓扑，这技术厉害在哪儿呢？它能把输出电压波形搞得跟正弦波一样“平滑”，几乎没有谐波，这对于接入电网来说，就是个“好孩子”，完全符合各种严苛的电网标准，不会给电网添堵。而且，它广泛采用ABB自家的IGCT (Integrated Gate Commutated Thyristor) 技术，这玩意儿是高压大功率半导体的“扛把子”，确保了变流器在高效率、高可靠性下运行，用起来那叫一个“踏实”。无论是大型风力发电机想把发的电平稳送到国家电网，还是工业现场需要动态补偿无功功率（也就是STATCOM），亦或是驱动那种几千上万千瓦的大型电机，ABB PCS6000 都能游刃有余地搞定，是真正为“大场面”而生的“硬实力派”！

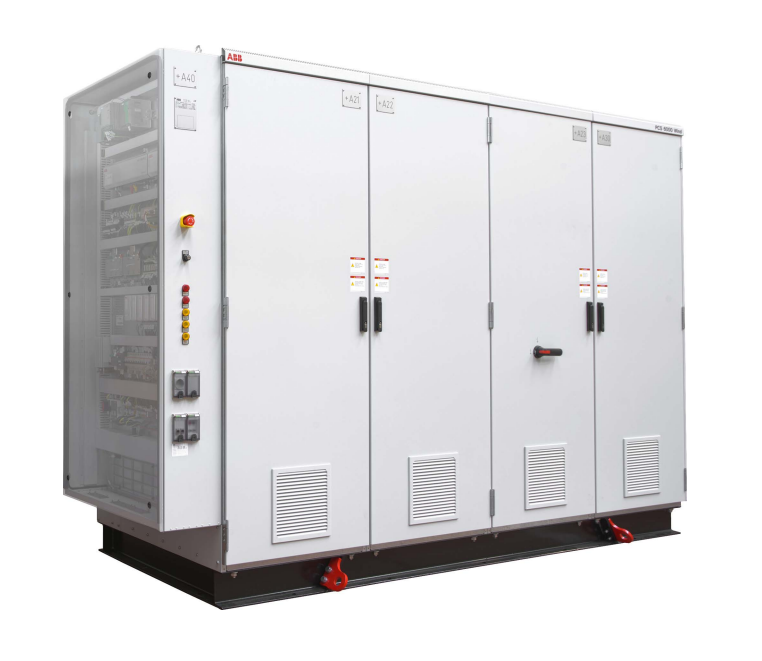

ABB PCS6000 PRODUCT FAMLIY

ABB PCS6000 技术规格

主要特点和优势

咱这 ABB PCS6000 家族，那在工业和能源圈里，可不是吹的，是真有“两把刷子”！首先，它最傲人的就是**“顶尖的电能质量”。你想啊，大功率设备接入电网，最怕的就是谐波污染，影响电网稳定。但 PCS6000 采用的模块化多电平变流器 (Modular Multilevel Converter, MMC)** 拓扑，直接把输出电压和电流波形搞得跟教科书上的正弦波一样，总谐波失真 (Total Harmonic Distortion, THD) 低得吓人，不到2-3%！这意味着它接入电网，那叫一个“乖”，完全符合IEEE 519、IEC 61800-4等国际最严苛的电网规范，确保了电网的稳定运行 (Stable Operation) 和高效利用 (Efficient Utilization)，简直是“业界良心”。

其次，这玩意儿的**“效率高得离谱”！咱知道，在动辄兆瓦级的电力转换中，哪怕一点点的效率提升，那都是真金白银省下来的。ABB PCS6000 的额定效率通常能超过98.5%，这意味着它在把能量从一个形式转换成另一个形式的时候，能量损耗极小，不仅节省了运营成本 (Operating Cost Savings)，也让整个能源系统更加“绿色环保”。这背后，离不开它使用的IGCT (Integrated Gate Commutated Thyristor)** 这种高压大功率半导体器件，它开关速度快，损耗小，是实现超高效率的“秘密武器”。

再有，ABB PCS6000 的**“可靠性”那是出了名的“铁打不动”。它采用模块化设计 (Modular Design)，每个子模块都可以独立运行甚至热插拔 (Hot-Swappable)，即使某个模块出了问题，整个系统也能带病运行，大大提高了系统可用性 (System Availability)。这种N+1冗余设计 (N+1 Redundancy)，让它在严苛的工业环境下也能长时间稳定工作，故障率低得让你“睡得踏实”。最后，它的“四象限运行能力 (Four-Quadrant Operation)”也得提一嘴，这意味着它不仅能把电能从电网送到负载（比如电机），还能把负载产生的电能（比如风力发电机组在风大时）高效地回馈到电网，真正实现了能量的双向流动 (Bi-directional Energy Flow)**，这对于能源的综合管理来说，那就是“杀手锏”！

The ABB PCS6000 family, in the industrial and energy sectors, is far from ordinary; it’s a true workhorse. First and foremost, its most impressive attribute is “superior power quality.” When high-power equipment connects to the grid, the biggest fear is harmonic pollution, which can destabilize the power network. However, the PCS6000 employs an advanced Modular Multilevel Converter (MMC) topology that produces output voltage and current waveforms as smooth as textbook sine waves, with remarkably low Total Harmonic Distortion (THD), often less than 2-3%. This means it behaves impeccably when connected to the grid, fully complying with stringent international grid codes like IEEE 519 and IEC 61800-4, ensuring Stable Operation and Efficient Utilization of the power network. It’s truly a “benchmark” in the industry.

Secondly, this unit boasts “exceptionally high efficiency.” We know that in megawatt-scale power conversion, even minor efficiency gains translate into significant cost savings. The ABB PCS6000 typically achieves an efficiency exceeding 98.5% at its rated point. This indicates minimal energy loss during energy transformation, not only leading to Operating Cost Savings but also contributing to a “greener” overall energy system. This high efficiency is largely attributed to its use of IGCT (Integrated Gate Commutated Thyristor) technology, a powerhouse in high-voltage, high-power semiconductors, known for its fast switching and low losses, making it a “secret weapon” for achieving such impressive performance.

Furthermore, the ABB PCS6000 is renowned for its “unwavering reliability.” Its Modular Design allows each submodule to operate independently and even be Hot-Swappable. This means that even if a module experiences an issue, the entire system can continue operating, significantly boosting System Availability. This N+1 Redundancy design ensures its long-term stable operation in harsh industrial environments, with an exceptionally low failure rate, allowing you to “sleep soundly.” Lastly, its “Four-Quadrant Operation” capability is worth highlighting. This enables it not only to transfer power from the grid to the load (e.g., a motor) but also to efficiently feed energy generated by the load (e.g., a wind turbine generator in high winds) back into the grid. This truly facilitates Bi-directional Energy Flow, making it a “killer feature” for comprehensive energy management.

应用领域

ABB PCS6000 这款大功率变流器家族，那可真是“上天入地，无所不能”！它在各种对功率等级、电能质量和系统可靠性有“吹毛求疵”般要求的工业和能源应用中，都是“独当一面”的专家。

首先，在可再生能源领域，PCS6000 是风力发电行业的“绝对主力”。你想啊，现在风机越造越大，几兆瓦、十几兆瓦的都有，发出来的电怎么才能稳定、高效、高质量地并入国家电网？ABB PCS6000 就是解决这个问题的“金钥匙”！它能完美匹配各种类型的风力发电机（包括永磁同步、双馈、异步发电机），优化风能捕获，平滑输出电能，同时满足最严格的电网代码要求，确保风电场的可靠并网 (Reliable Grid Integration) 和最大化发电量 (Maximized Energy Yield)。无论是陆上风电还是海上风电，有它在，就稳了。

其次，在电网支撑和电能质量管理方面，RELIANCE ELECTRIC PCS6000 被广泛用作STATCOM (Static Synchronous Compensator)，这玩意儿就是电网的“定海神针”。它能快速、动态地提供或吸收无功功率，帮助电网稳定电压 (Voltage Stabilization)，抑制电压闪变（比如电弧炉这种“用电大户”引起的波动），改善功率因数，甚至还能主动滤除谐波。对于那些大型工业企业、钢铁厂、矿山，甚至是区域电网来说，PCS6000 的STATCOM方案能显著提升电能质量，保障设备运行和电网的高效与安全 (Efficiency and Safety)。

再者，像重工业驱动，比如矿山提升机、大型传送带、高压压缩机、钢铁轧机等，这些设备启动电流大、负载变化剧烈，对变流器的控制性能和可靠性要求极高。ABB PCS6000 凭借其强大的IGCT和MMC技术，能够提供精准的转矩和速度控制，实现柔性启动 (Soft Start) 和能量回馈 (Energy Regeneration)，不仅保护了机械设备，还大幅降低了能耗 (Reduced Energy Consumption)。此外，在轨道交通 (Railways) 领域的静态变频器 (SFC) 和海洋船舶 (Marine Vessels) 的电力推进系统，PCS6000 同样发挥着关键作用，确保这些“大家伙”的平稳、高效运行。

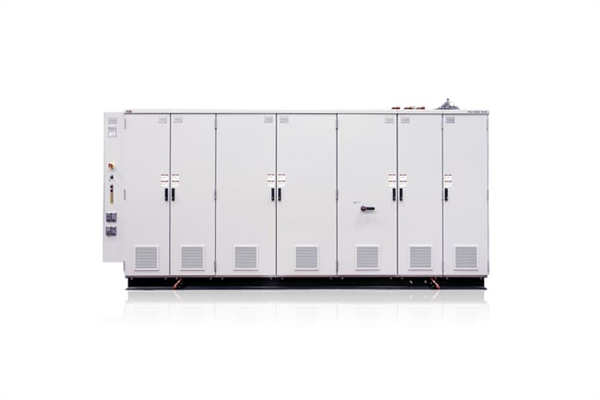

ABB PCS6000 PRODUCT FAMLIY

相关产品

跟 ABB PCS6000 这个大功率变流器家族紧密相关的，基本都是构建和优化其运行的“搭档”和“伙伴”，因为 PCS6000 本身就是个复杂的系统。

首先，最直接相关的是 PCS6000 家族内部的不同型号或配置，比如针对不同功率等级或特定应用的子系列，例如 PCS6000 Wind Converter（风电专用）或 PCS6000 STATCOM（电网无功补偿专用）。这些是同一个平台下的“兄弟姐妹”。

其次，还有一些关键的核心部件和配套设备：

ABB AC 800PEC 控制器：这是 PCS6000 的“大脑”，负责执行复杂的控制算法和系统管理。

IGCT功率半导体模块：PCS6000 内部的核心电力电子器件，它们是ABB自研的，提供了高效率和高可靠性。

中压断路器/隔离开关：用于 PCS6000 与电网或电机之间的连接和保护。

变压器 (Transformers)：可能包括升压变压器（风电并网侧）或隔离变压器（针对特定工业应用）。

滤波器组件 (Filter Components)：如dv/dt滤波器或谐波滤波器，确保输出波形质量，与 PCS6000 协同工作。

冷却系统附件 (Cooling System Accessories)：例如冷却液循环泵、热交换器等，确保 PCS6000 稳定运行。

SCADA/DCS系统接口模块：用于 PCS6000 与更高层级的监控系统（如 ABB Ability™ System 800xA）进行通信和数据集成。

最后，还有一些在特定应用中可能作为PCS6000 替代或补充的ABB中压变频器系列，比如 ABB ACS6000、ACS5000 等，它们也服务于高功率驱动市场，但可能在拓扑、技术或应用侧重点上有所不同。这些产品共同构建了ABB在电力电子和工业驱动领域的强大解决方案矩阵。

安装与维护

安装前准备：在您准备安装 ABB PCS6000 这种大型中压变流器系统之前，那必须得把“功课”做足了，这可是关乎整个电网安全和设备寿命的大事儿！首先，务必确认所有相关的中压线路和控制回路的电源已完全切断，并且已采取可靠的 lockout/tagout 措施，这可是电气作业的“生命线”，丝毫马虎不得！其次，要确保安装现场的环境条件（如温度、湿度、防尘、通风）完全符合 ABB PCS6000 的技术规格要求，尤其是冷却系统的水路和通风道必须畅通无阻，因为大功率设备发热量大，散热是关键。然后，所有的电缆连接，特别是中压电力电缆和控制信号电缆，必须严格按照ABB的安装手册进行，包括电缆的选型、剥线长度、压接质量、屏蔽接地和走线布局，这些细节直接影响系统的电能质量和抗干扰能力。最后，在通电前，必须进行彻底的绝缘测试、回路检查和安全联锁测试，确保每一个环节都**“万无一失”**，只有这样才能安全启动这台“大家伙”。

维护建议：对于 ABB PCS6000 这种“国之重器”级别的大型变流器，日常维护工作那叫一个“精细活儿”，目的就是让它能“永葆青春，持续高效”。首先，定期检查和维护冷却系统是重中之重，包括检查冷却液的液位、质量（防冻液比例、腐蚀抑制剂）、循环泵的运行状态、以及散热器的清洁度，确保散热效果最佳，因为散热不良是导致功率模块损坏的“头号杀手”。其次，要定期检查并清洁 ABB PCS6000 内部的功率模块、控制板和接线端子，清除灰尘和潮气，特别是IGCT器件的散热片，保持接触良好。此外，要检查所有电力电缆和控制线缆的紧固情况，有没有松动、老化或腐蚀的现象，特别是大电流母排连接点，防止因接触不良导致发热甚至故障。更重要的是，要定期分析 ABB PCS6000 控制系统记录的运行数据和报警日志，通过趋势分析和故障预警，及时发现潜在问题并进行预防性维护，比如功率模块的运行时间、开关次数、温度曲线等，这能大大延长设备寿命，减少计划外停机时间。
