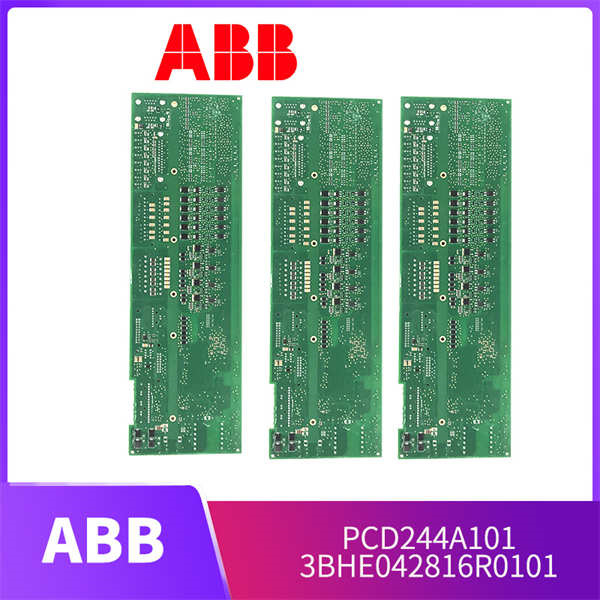

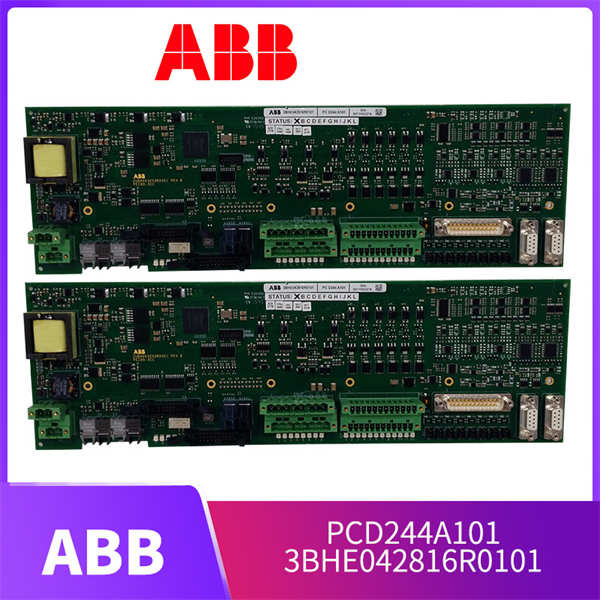

ABB PCD244A101 (3BHE042816R0101) – 励磁系统核心处理器，精准控制发电机！

描述

ABB 3BHE042816R0101 PCD244A101：这块高性能励磁单元控制器模块，是ABB励磁系统和电机控制平台的“最强大脑”！它主要用于控制发电机、电机或风力涡轮机的励磁系统，通过提供精确的励磁电流来调节磁场强度，确保设备的稳定运行和性能优化。它具备数字输出、励磁绕组驱动和实时监控功能，能提供24V DC输出驱动励磁绕组，并实时监控励磁电流。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

3BHE042816R0101 PCD244A101 产品概述

老兄，今天咱们就来好好聊聊这个 ABB 3BHE042816R0101 PCD244A101。在ABB的工业自动化和电力系统产品体系里，尤其是在发电机和大型电机控制解决方案中，它绝对是个**“硬核”的角色**！简单来说，它就是你那些发电机组或者大型电机励磁系统里的**“主控板”或者“励磁处理器模块”**，是整个设备进行“思考”和“决策”的核心部件。我们通常说到的 PCD244A101，指的就是这个型号 3BHE042816R0101。它主要用于执行复杂的励磁控制算法、数据处理和通信管理，确保大型工业设备能按照预设逻辑精确、高效地运行，特别是维持发电机的输出电压和功率因数稳定。

ABB 3BHE042816R0101 PCD244A101 的价值，可不是一般的控制板卡能比的。它内置了强大的处理器，拥有高速的运算能力和精确的控制逻辑，能够以极高的效率处理海量的传感器数据、实时反馈信息以及复杂的励磁控制算法。这对于那些需要高精度电压调节、快速动态响应的电力应用来说，简直就是“雪中送炭”！没有这块 ABB 3BHE042816R0101 PCD244A101 在背后“运筹帷幄”，你的发电机组就无法实现精准的电压和无功功率控制，电网的稳定性和供电质量也就无从谈起。所以说，它是整个高性能工业励磁系统实现稳定、高效、可靠运行的核心基石。

3BHE042816R0101 PCD244A101 技术规格

参数名称	参数值
产品型号	3BHE042816R0101 PCD244A101
制造商	ABB
产品类型	励磁单元控制器模块 / 励磁处理器模块 (Excitation Unit Controller Module / Excitation Processor Module)
主要功能	提供励磁电流 (通过直流励磁电流改变电机磁场强度和方向)；精确控制 (实现电机速度、扭矩、功率因数等参数的精确控制)；监控和保护 (监控励磁电流，确保设备在正确电气条件下运行并提供保护)
输出功能	数字输出模块，提供控制信号驱动和监控设备工作状态；具备励磁绕组驱动功能 (提供24V DC输出驱动电机或发电机的励磁绕组)
监控功能	励磁电流监控 (通过10V DC输出监控励磁电流)
设计特点	模块化设计，易于安装、维护和灵活配置；数字化控制，高精度、高稳定性
组成部分	通常包含独立的数字控制器（可控制励磁变压器）、微处理器、电源、数字输入输出等
通信协议	支持多种通信协议，便于与其他设备进行数据交换和远程控制
可靠性	高可靠性和稳定性，适用于恶劣工业环境长期运行
人机交互	支持通过触摸屏或功能键进行操作和参数设置
应用领域	交流发电机励磁系统、电机控制系统、风力涡轮机等大型机电设备

主要特点和优势

老铁们，这块 ABB 3BHE042816R0101 PCD244A101 控制板卡，那可真是“实力派”，一身的硬功夫，能让你的电力设备“如虎添翼”！

首先，它的卓越的励磁控制能力 (Exceptional Excitation Control Capability) 绝对是头号亮点。作为励磁单元的核心，它能够精确地提供和调节励磁电流，这是维持发电机输出电压稳定、调节功率因数以及优化电机性能的关键。无论是应对负载波动、电网扰动，还是实现复杂的操作模式，PCD244A101 都能提供毫秒级响应 (Millisecond Response Time) 和高精度输出 (High-Precision Output)，确保发电机组或大型电机始终运行在最佳状态。这对于电力系统稳定性和能源效率至关重要！

其次，高度集成的功能与模块化设计 (Highly Integrated Functionality and Modular Design) 让 ABB 3BHE042816R0101 PCD244A101 具备极高的灵活性和易维护性。它集成了数字输出、励磁绕组驱动、实时监控等多项功能于一体，减少了外围元件的需求。同时，其模块化设计意味着可以根据实际需求进行灵活配置和扩展，简化了系统集成 (Simplified System Integration)，并大大降低了安装和维护的复杂度与成本。这在大型设备维护中，是实打实的“省心省力”！

再来，这块板卡具备工业级的坚固耐用性 (Industrial-Grade Durability) 和强大的监控保护功能 (Robust Monitoring and Protection)。ABB 3BHE042816R0101 PCD244A101 是为严苛的工业环境量身打造的，能够承受较宽的工作温度范围，并具备一定的抗振动、抗电磁干扰能力。更重要的是，它能够实时监控励磁电流，确保设备在正确电气条件下运行，并在必要时提供保护措施，显著提升了系统的安全性和可靠性 (Safety and Reliability)，减少了意外停机带来的损失。

最后，不得不提的是它优异的人机交互与通信功能 (Excellent HMI and Communication Capabilities)。PCD244A101 支持通过触摸屏或功能键进行操作和参数设置，用户界面友好。同时，它支持多种通信协议，能够与DCS（分布式控制系统）、SCADA（监控和数据采集）系统以及其他自动化设备进行无缝数据交换和远程控制，极大地提升了整个励磁系统的智能化水平和管理效率 (Intelligentization Level and Management Efficiency)。

The ABB 3BHE042816R0101 PCD244A101 control board is a formidable component in industrial power systems, offering a robust set of features and advantages.

Firstly, its exceptional excitation control capability stands out. As the core of the excitation unit, it precisely delivers and regulates the excitation current, which is critical for maintaining stable generator output voltage, adjusting power factor, and optimizing motor performance. Whether responding to load fluctuations, grid disturbances, or executing complex operational modes, the PCD244A101 provides millisecond response times and high-precision output, ensuring generators and large motors operate at peak efficiency. This is vital for power system stability and energy conservation.

Secondly, its highly integrated functionality and modular design offer significant flexibility and ease of maintenance. The board combines digital output, excitation winding drive, and real-time monitoring functions, reducing the need for external components. Its modular design allows for flexible configuration and expansion according to specific requirements, simplifying system integration and substantially lowering installation and maintenance complexities and costs. This translates to considerable operational efficiency in large equipment management.

Furthermore, this board boasts industrial-grade durability and robust monitoring and protection capabilities. The ABB 3BHE042816R0101 PCD244A101 is engineered for demanding industrial environments, withstanding wide operating temperature ranges and exhibiting resistance to vibration and electromagnetic interference. Crucially, it continuously monitors excitation current to ensure equipment operates under correct electrical conditions and implements protective measures when necessary. This significantly enhances system safety and reliability, mitigating losses from unexpected downtime.

Finally, its excellent human-machine interface (HMI) and communication capabilities are noteworthy. The PCD244A101 supports user-friendly operation and parameter setting via touchscreens or function keys. It also supports various communication protocols, enabling seamless data exchange and remote control with DCS, SCADA systems, and other automation devices. This greatly elevates the intelligentization level and management efficiency of the entire excitation system.

应用领域

这块 ABB 3BHE042816R0101 PCD244A101 励磁单元控制器模块，它的“用武之地”非常广泛，凡是需要高精度、高稳定性的电力系统和大型电机控制，它都能发挥出不可替代的关键作用！

首先，最主要的战场就是发电机励磁系统 (Generator Excitation Systems)。无论是火力发电厂的汽轮发电机、水力发电厂的水轮发电机、还是大型柴油发电机组和风力涡轮发电机，ABB 3BHE042816R0101 PCD244A101 都是其内部的“大脑”。它负责精确控制发电机转子绕组的励磁电流，从而调节发电机的输出电压和无功功率，确保发电机并网稳定，并能适应电网的各种运行要求，防止电压波动，提高电能质量。

其次，在大型同步电机驱动系统 (Large Synchronous Motor Drive Systems) 中，PCD244A101 也能大显身手。这些电机（如在钢铁、矿山、石化等行业）通常需要高精度的速度和功率因数控制，通过调节励磁电流可以显著提升电机的运行效率和稳定性。

再来，由于其强大的处理能力和通信接口，ABB 3BHE042816R0101 PCD244A101 也会出现在一些电网稳定装置、无功功率补偿系统以及大型测试台和仿真设备中。它能够收集并分析大量数据，执行复杂的控制策略，以优化电力系统的运行、提升电网稳定性或模拟真实工况，为系统性能的提升提供核心支持。简而言之，只要是工业现场需要一个“聪明、高效、可靠”的大脑来指挥大型旋转电机或发电机进行精准励磁，3BHE042816R0101 PCD244A101 都能成为理想的选择。

相关产品

ABB 3BHE042816R0101 PCD244A101 作为ABB励磁系统和电力系统中的核心模块，它通常会与以下这些产品紧密配合，或者在不同应用中存在类似的替代或升级方案：



ABB UNITROL系列励磁系统：PCD244A101 是UNITROL系列励磁系统中的一个关键处理器模块，负责核心控制功能。



ABB AC 800PEC系列控制器：UNITROL励磁系统通常会集成在ABB的AC 800PEC高性能控制器平台中，PCD244A101 作为其子模块或专用处理器。



励磁变压器 (Excitation Transformer) 和整流器 (Rectifier)：励磁控制器控制励磁变压器和整流器，将交流电源转换为直流励磁电流。



功率半导体器件 (Power Semiconductors)：如可控硅整流器 (Thyristor Rectifier) 或IGBT模块，它们受到励磁控制器的直接控制。



电压互感器 (VT) 和电流互感器 (CT)：用于检测发电机端电压和电流，并将这些信号反馈给PCD244A101 进行闭环控制。



ABB DCS系列控制系统：如System 800xA，通过通信接口与励磁控制器进行数据交换和集成控制。



ABB HMI (人机界面) 和操作员站：用于励磁系统的参数设置、状态监控和故障诊断。



其他3BHE系列控制板卡：ABB产品中存在大量以3BHE开头的控制板卡，功能各异，但都属于ABB控制系统家族。

安装与维护

安装前准备：在安装 ABB 3BHE042816R0101 PCD244A101 励磁单元控制器模块之前，有几点必须牢记，这是确保设备安全稳定运行的根本！



安全断电与彻底放电：这是头等大事！在任何操作前，务必确保相关的发电机、励磁系统或控制柜已经彻底断开所有电源，并可靠接地，进行安全隔离和挂牌上锁。励磁系统通常涉及高电压，即使断电后也可能存在残余电荷，必须等待完全放电并确认无电后才能操作。



静电防护 (ESD Protection)：3BHE042816R0101 PCD244A101 是精密电子元件，对静电非常敏感。操作人员必须佩戴防静电手套和腕带，并在防静电工作台上进行操作，避免静电放电对板卡造成不可逆的损伤。



环境清洁与干燥：确保安装区域清洁、干燥、无尘。任何灰尘、金属屑或液体都可能影响板卡的电气性能，甚至导致短路或腐蚀。



仔细核对型号与版本：在安装前，仔细核对 PCD244A101 模块的型号、序列号和版本号是否与系统要求一致。检查板卡是否有任何物理损伤、引脚弯曲或连接器损坏。



正确插拔与紧固：安装时，确保模块完全插入到正确的插槽中，并轻轻按压直至固定牢靠。拔出时也要小心，避免用力过猛损坏插槽或模块。务必遵循厂商提供的安装说明书。所有连接器（尤其是光纤连接）都要确保清洁和紧固。



记录备份：在更换旧模块前，务必备份好所有相关的参数设置、固件版本和程序数据。新模块安装后，可能需要加载这些参数和程序，才能确保系统正常工作和功能一致性。



维护建议：要让你的 ABB 3BHE042816R0101 PCD244A101 这个“核心大脑”长久健康地工作，定期的预防性维护那是必不可少的：



保持清洁干燥：定期检查励磁柜或控制柜内部，确保没有灰尘堆积、油污或湿气侵入。特别是像 3BHE042816R0101 PCD244A101 这样的控制模块，其散热片、风扇（如果配备）和连接器要保持清洁干燥。可以使用专业的电子清洁剂和软刷进行清洁，但要避免使用腐蚀性液体。



检查连接牢固性：定期检查所有与 PCD244A101 相连的电源线、信号线和通信电缆的紧固性，防止因振动、热胀冷缩或腐蚀导致松动或接触不良。光纤连接要特别注意，避免弯折过度或端面污染。



监控运行状态：通过励磁系统的人机界面、上位机监控软件或DCS系统，定期查看 3BHE042816R0101 PCD244A101 的运行状态、诊断信息和报警记录。关注处理器负载、内存使用、温度等关键参数，及时发现并处理潜在异常。



环境控制：确保控制柜体的散热系统（如风扇、空调或热交换器）工作正常，通风良好。如果环境温度较高，要检查冷却效果是否达到要求，防止模块过热，影响性能和寿命。



定期备份与固件更新：养成定期备份 PCD244A101 参数和程序的习惯，这是应对突发故障、快速恢复系统的最佳实践。
