ABB PCD231B101 | AC 800M Profibus DP 从站通信模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: PCD231B101
• 制造商: ABB
• 内部料号: 3BHE025541R0101
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: Profibus DP 从站通信接口卡
• 总线标准: IEC 61158 Type 3 (Profibus DP-V0/V1)
• 通信速率: 9.6 kbps 至 12 Mbps（由主站自动协商）
• 输入/输出数据容量: 最大 244 字节输入 + 244 字节输出（可配置）
• 电气接口: 2× RS-485（9-pin D-SUB），支持标准 Profibus 接线（A/B 线）
• 诊断功能: 模块状态 LED（RUN/ERR）、主站通信丢失检测、参数化错误报警
• 工作温度: -25°C 至 +70°C
• 安装方式: 插入式安装于 AC 800M 标准 I/O 机架（需 SA811 电源适配器）

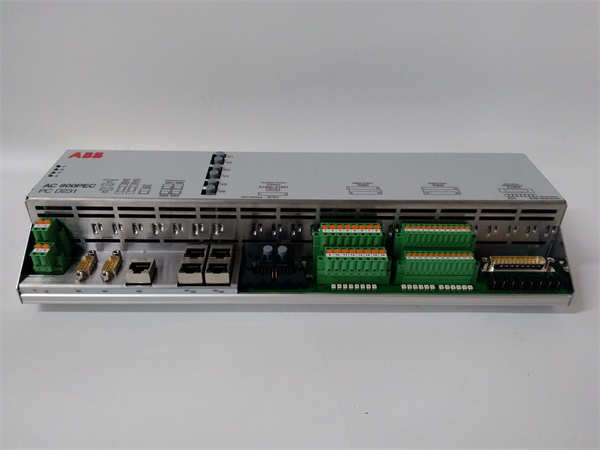

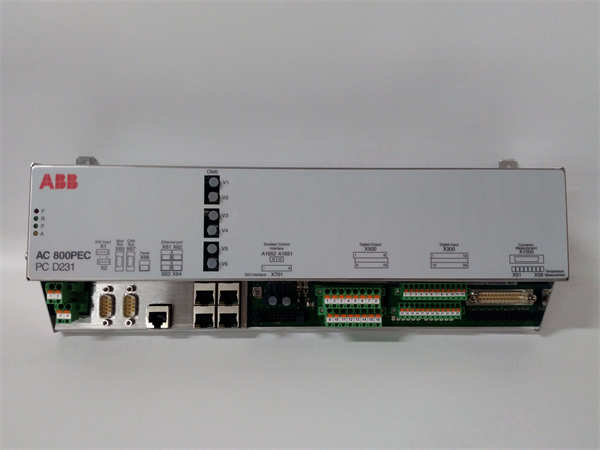

PCD231B101 3BHE025541R0101

功能定位与应用场景分析

PCD231B101 是 ABB 为 AC 800M 平台设计的 Profibus DP 从站通信模块，主要用于解决 AC 800M 系统作为“被控单元”接入第三方主站控制架构的需求。在多品牌共存的工业现场（如电厂改造、联合装置扩建），该模块使 AC 800M 能以标准 DP 从站身份，向 Siemens、Rockwell 或 Schneider 主站实时提供过程数据（如温度、压力、设备状态），同时接收控制指令（如启停、设定值），避免昂贵的硬接线或网关转换，实现高效、低成本的系统集成。

典型应用场景包括：

• 场景一：在火电厂脱硫系统改造中，原 ABB AC 800M 控制的吸收塔子系统通过 PCD231B101 作为从站接入新建的 Siemens S7-400 主站网络，实现全厂统一监控。
• 场景二：用于化工园区公用工程站，AC 800M 控制的空压站通过 PCD231B101 向 Rockwell PlantPAx 主站上传运行参数，支持中央调度优化。
• 场景三：作为 OEM 设备集成方案，PCD231B101 使 ABB 控制的压缩机撬块可直接挂接到客户指定的 Profibus 主站，满足项目交付规范要求。

质量标准与测试流程

我们深知，一个从站模块的通信异常可能导致主站逻辑误判或连锁停机。因此，每一块 PCD231B101 均经过严格的协议一致性与互操作性验证：

• 外观与清洁：所有模块均进行专业清洁，检查 D-SUB 接口针脚无弯曲、PCB 无受潮或腐蚀痕迹，确保物理连接可靠性。
• 上机实测：模块被安装到真实 AC 800M 测试平台（含 PM866A CPU），并接入由 Siemens S7-300 和 Rockwell CompactLogix 构成的双主站测试环境，进行 48 小时连续数据交换测试。
• 功能诊断：我们使用 Profibus 主站模拟器加载标准 GSD 文件，验证 PCD231B101 的参数化、数据一致性及错误恢复能力；同时通过 Wireshark + Profibus 插件抓包，确认无 CRC 错误或超时帧。
• 质保承诺：仅通过全部测试的 PCD231B101 方可出库，并提供 12 个月功能性故障质保，涵盖无法上线、数据错位、参数化失败等问题。

兼容性与升级路径

为确保 PCD231B101 在您的跨平台系统中可靠运行，请务必核对以下关键信息：

• 硬件/固件：PM866 CPU 固件版本建议 ≥ V3.2；Control Builder M 版本需 ≥ 5.1 以支持从站数据映射配置。
• 配套组件：必须使用 ABB 提供的官方 GSD 文件（文件名通常为 ABB_PCD231B101.gsd），并在主站工程中正确导入，否则可能导致参数化失败。
• 替代关系：PCD231B101（3BHE025541R0101）是 PCD231 系列的标准型号（Rev B），与早期 Rev A 引脚兼容，但 GSD 文件可能不同，替换时需同步更新主站配置。
