ABB PCD230A | AC 800M Profibus DP 主站通信模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: PCD230A
• 制造商: ABB
• 内部料号: 3BHE022291R0101
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: Profibus DP 主站通信接口卡
• 总线标准: IEC 61158 Type 3 (Profibus DP-V0/V1)
• 通信速率: 9.6 kbps 至 12 Mbps（自动或手动配置）
• 最大从站数: 126 个（单网络），支持多主站冗余架构
• 电气接口: 2× RS-485（9-pin D-SUB），支持冗余总线（A/B 网）
• 诊断功能: 总线短路/断路检测、从站离线报警、通信错误计数
• 工作温度: -25°C 至 +70°C
• 安装方式: 插入式安装于 AC 800M 标准 I/O 机架（需 SA811 电源适配器）

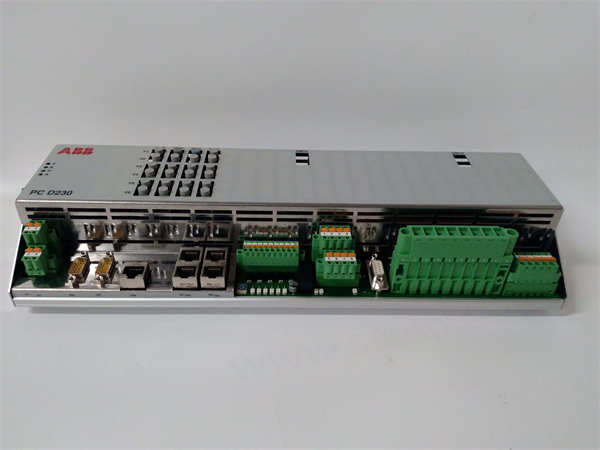

PCD230A 3BHE022291R0101

功能定位与应用场景分析

PCD230A 是 ABB 为 AC 800M 平台设计的高性能 Profibus DP 主站通信模块，主要用于解决集中式控制系统与分布式现场设备之间的高速、可靠数据交换需求。在 Profibus 仍是主流现场总线的存量工业设施中，PCD230A 扮演着“中枢神经”的角色，将 PM866 CPU 的控制指令高效分发至数百个远程 I/O 站（如 ABB TB5xx 系列）、变频器（如 ACS800）或 HART 阀门定位器，并实时回传状态与过程值，显著减少硬接线成本并提升系统可维护性。

典型应用场景包括：

• 场景一：用于大型火电厂锅炉辅机控制系统，PCD230A 连接多个 TB510 远程 I/O 站，采集风机、水泵状态并控制其启停，构建低成本、高可靠性的分布式架构。
• 场景二：作为炼油厂常减压装置 Profibus 网络主站，与数十台 ABB ACS880 变频器通信，实现流量闭环调节与能耗优化。
• 场景三：用于 2005–2015 年间投运的 System 800xA 老旧系统维保，PCD230A（3BHE022291R0101）是当前标准供货版本，可直接替换早期 PCD230 Rev A/B 模块，无需修改 Control Builder M 组态。

质量标准与测试流程

我们深知，一个通信模块的失效可能导致整个生产线停摆。因此，每一块 PCD230A 均经过严格的功能与鲁棒性验证，确保其在复杂工业网络中稳定运行：

• 外观与清洁：所有模块均进行专业清洁，检查 D-SUB 接口无氧化、PCB 无受潮痕迹、电容无鼓包，确保物理可靠性。
• 上机实测：模块被安装到真实 AC 800M 测试平台（含 PM866A CPU 和 SA811 电源），接入由 10+ 个从站（包括 TB510、ACS880、DP 阀门定位器）组成的 Profibus 网络，进行 72 小时连续通信压力测试。
• 功能诊断：我们模拟总线短路、从站掉电、终端电阻缺失等异常工况，验证 PCD230A 的诊断报警是否准确上报至 Control Builder M；同时使用 Profibus 分析仪（如 Softing PB Tester）确认通信帧完整性和周期抖动 <1%。
• 质保承诺：仅通过全部测试的 PCD230A 方可出库，并提供 12 个月功能性故障质保，涵盖通信中断、主站初始化失败、冗余切换异常等问题。

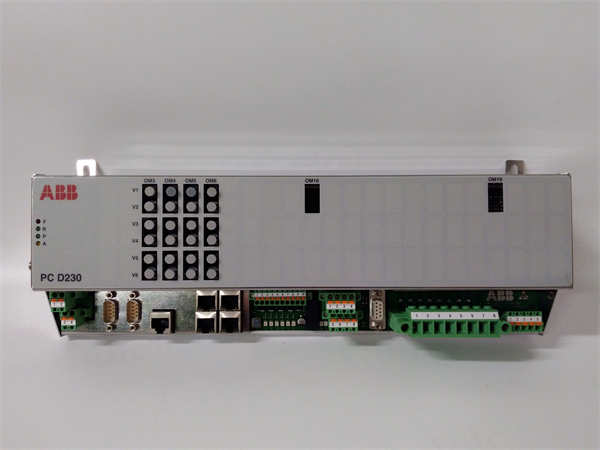

PCD230A 3BHE022291R0101

兼容性与升级路径

为确保 PCD230A 在您的 AC 800M 系统中正确运行，请务必核对以下关键信息：

• 硬件/固件：PM866 CPU 固件版本建议 ≥ V3.2；Control Builder M 版本需 ≥ 5.1 以支持完整的诊断视图。
• 配套组件：必须使用 ABB 原厂 Profibus 电缆（如 3BSE013207R1）和终端电阻（930 Ω），第三方线缆可能导致高速率下通信不稳定。
• 替代关系：PCD230A（3BHE022291R0101）是 PCD230 系列的当前标准型号（Rev C），与早期 Rev A/B 引脚和协议完全兼容，可热插拔替换。若需更高带宽，可评估后续型号 PCI230A（Profinet 主站）。
