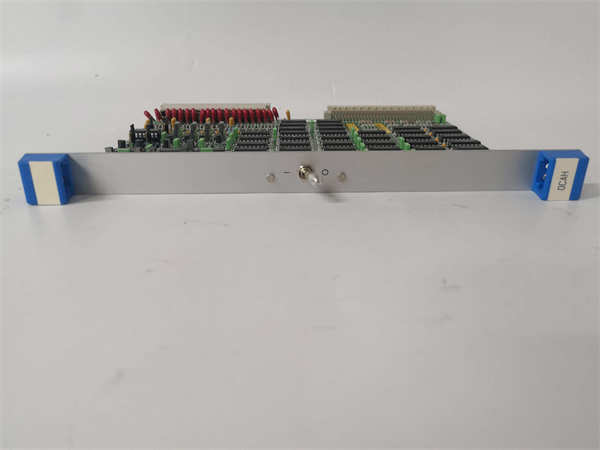

ABB OCAH 940181103 光纤接口卡 – 高压变频信号分配

描述

ABB OCAH 940181103 是一款专为中高压电力电子设备设计的光纤通信接口卡或板卡。它在变频器或变流器的控制层和功率层之间充当高速、安全隔离的桥梁。OCAH 940181103 接收来自主控单元的光信号，将其转换为电信号并分配至各个功率驱动单元（如IGCT/IGBT驱动），确保高压环境下的信号无误码、无延时传输。其设计注重电磁兼容性（EMC），是保障高压系统精准控制和运行安全的关键。核心参数：信号隔离：光纤；传输速率：高速数字；应用平台：ABB MV Drives。

ABB OCAH 940181103 产品概述

ABB OCAH 940181103 板卡是ABB高压变频器（例如应用于大功率电机驱动的ACS系列）内部的关键通信和接口子系统。在这些动辄数千伏的系统中，控制信号的可靠性比在低压环境下重要得多。这块 OCAH 940181103 模块的核心功能是利用光纤技术，彻底解决高压、大电流开关操作所产生的巨大电磁干扰对敏感控制电路的影响。

在高压变流器结构中，主控单元（通常是DSP或微处理器卡）负责复杂的控制算法，但它必须通过像 ABB OCAH 940181103 这样的隔离接口，才能安全地将脉宽调制 (PWM) 信号指令传输到远端高电位漂移的功率开关门极驱动器（Gate Driver）。OCAH 940181103 不仅仅是一个转换器，它还可能内置了信号整形、时钟同步以及故障监测功能。它确保了主控板发出的指令能够以高保真度、极低延迟的特性到达各个功率器件，这对于依赖精确开关时序（Switching Timing）的多电平变频器至关重要。

ABB OCAH 940181103 的设计标准极为严苛，它必须保证在极高的共模电压（Common-Mode Voltage）和电磁干扰 (EMI) 环境下，数据传输的完整性和零误码率。因此，这块板卡在工业自动化备件领域，被视为高可靠性和高隔离性能的代名词，是确保变频器长周期稳定运行的“神经中枢”。

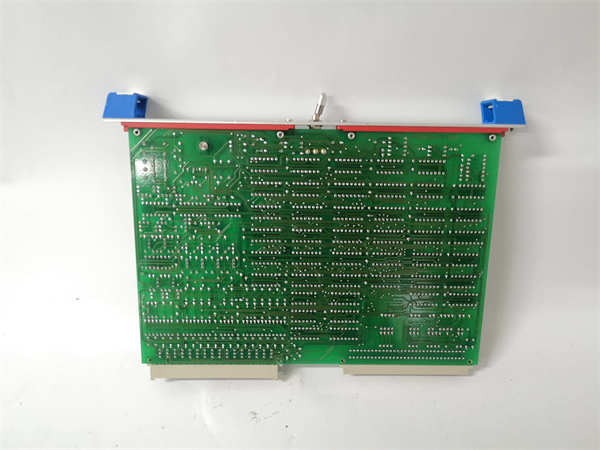

ABB OCAH 940181103

ABB OCAH 940181103 技术规格

主要特点和优势

OCAH 940181103 这块板子的价值，并不能简单用电路板成本来衡量，它代表的是ABB在高压隔离技术上的深厚积累。

光速安全隔离，极致抗干扰：

ABB OCAH 940181103 的核心优势在于其完全依赖光纤（Fiber Optic）实现控制信号的传输。在高压变流器的主回路开关时，会产生极强的瞬变电压和电磁场，足以瞬间击穿或干扰传统的电缆连接。而 OCAH 940181103 采用的光信号传输，彻底阻断了任何传导干扰（Conducted Interference）和辐射干扰（Radiated Interference），保证了主控逻辑与功率模块之间通信链路的纯净度。

时序精度高，多级变频保障：

现代中高压变频器大多采用多电平（Multi-Level）拓扑结构，需要多个功率单元（如IGCT模块）以毫秒甚至微秒级精度协同工作。ABB OCAH 940181103 具备高带宽和低延迟的信号传输能力，确保控制指令能够高度同步地到达所有功率单元，这是实现精确正弦输出、降低谐波（Harmonics）和提高电机控制精度的硬件基础。

高可靠性与冗余设计：

作为高压系统中的核心板卡，OCAH 940181103 在元器件选型和电路设计上都遵循最高工业标准。其设计不仅考虑了瞬态过电压防护，还可能集成了光信号质量监测功能。一旦光纤连接衰减或丢失，它能立即向主控单元发出警告，或执行预设的安全关断逻辑（Safety Shutdown Logic），避免功率单元发生故障连锁反应。

维护简单，故障定位清晰：

虽然功能复杂，但 OCAH 940181103 的物理接口，尤其是光纤插座，设计得非常清晰和方便。故障发生时，通过板卡上的LED指示灯即可快速定位光信号的收发状态，大大简化了高压系统现场故障诊断（Field Fault Diagnosis）的难度和时间。

Core Technical Features and Advantages (English)

The ABB OCAH 940181103 is an indispensable high-speed communication board designed to operate within the challenging electromagnetic environment of Medium Voltage (MV) power converters. Its core function is to facilitate secure, high-integrity signal transmission between the low-voltage control circuits and the high-potential power semiconductors.

The primary advantage of the OCAH 940181103 is its exclusive reliance on fiber optic technology for galvanic isolation (Galvanic Isolation). This total separation eradicates the issues of common-mode voltage and high-frequency noise inherent in MV switching operations, guaranteeing absolute signal fidelity for critical control commands like PWM firing pulses. This is fundamental to ensuring the synchronous switching (Synchronous Switching) required by multi-level inverter topologies, thereby optimizing output waveform quality and overall system efficiency.

Built to ABB’s stringent standards, the OCAH 940181103 features a robust design that ensures extended operational longevity (Operational Longevity) even under conditions of extreme electrical stress and temperature fluctuation. The board often incorporates advanced diagnostic features, such as real-time optical signal monitoring, allowing for immediate detection of fiber degradation or communication failure. This enhanced system visibility (System Visibility) and fail-safe design significantly minimizes the risk of cascading power component failures, ensuring high availability (High Availability) for mission-critical industrial drives.

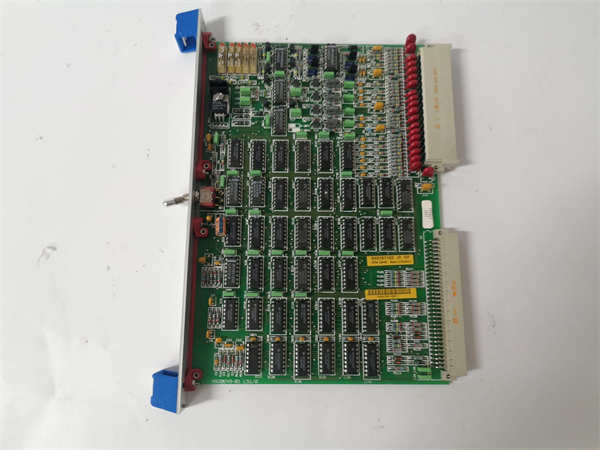

ABB OCAH 940181103

应用领域

ABB OCAH 940181103 的应用领域与所有需要安全、高速、多通道隔离通信的大型电力电子设备息息相关。

中高压交流传动系统： 它是 ABB ACS6000、ACS8000 等中高压变频器家族的核心成员。在驱动大型压缩机、风机、泵或提升机时，OCAH 940181103 负责将复杂的矢量控制（Vector Control）或直接转矩控制（DTC）算法输出的指令，安全地传达到多达数十个串联的功率模块，以实现对大型电机的精准、动态控制。

柔性交流输电系统 (FACTS)： 在无功补偿、电能质量控制设备（如STATCOM或SVC）中，需要极快速的功率调节。ABB OCAH 940181103 确保了控制指令能以光速传达到大功率晶闸管或IGBT阀组，从而实现对电网电压和无功功率的实时响应。

大型直流电源和变流系统： 在电解、电镀或特种工业加热领域，对直流电流的稳定性和脉动要求极高。OCAH 940181103 在这些大功率整流器和逆变器中，用于隔离控制与功率环节，确保电流输出的平稳和可控性。

轨道交通高压牵引变流器： 在高速列车和重载铁路中，ABB OCAH 940181103 用于隔离牵引电机控制系统，防止受电弓和接触网产生的巨大电磁噪声影响牵引控制，保障列车高效、安全的运行。

相关产品

ABB OCAH 940181103 作为通信接口卡，与它关联最紧密的是控制核心和功率驱动单元。

IDPG 940128102：另一款常见的ABB高压隔离接口板，可能与 OCAH 940181103 在同一变频器机柜中，共同处理不同类型的隔离信号。

PPC907BE 或 PPC905 系列：变频器的主控制单元或脉冲生成卡，是向 OCAH 940181103 发送原始光信号的源头。

GVC736BE101：IGCT/IGBT功率模块的门极驱动单元，OCAH 940181103 最终的信号接收对象。

3BSE0xxxxxx 系列主控处理器：如 3BSE018170R1，是ABB DCS和变频器的控制核心，提供高层逻辑控制。

5SHY 3545L0016：高压IGCT功率模块，OCAH 940181103 的所有努力都是为了让它精确开关。

3BHE019719R0101：GVC736BE101 驱动单元上的具体PCB板卡型号。

安装与维护

安装前准备：由于 ABB OCAH 940181103 是一款对静电（ESD）和光纤污染极其敏感的电子板卡，安装前操作人员必须严格遵循防静电规范，佩戴接地腕带。安装 OCAH 940181103 时，应先清洁其所插入的槽位或连接器，确保无灰尘、无氧化。对于光纤接口，这是重中之重：必须使用专业的光纤清洁工具仔细清洁光纤插头端面，肉眼不可见的微小灰尘颗粒都可能导致光信号衰减，引发通讯故障。安装板卡时，务必将其平稳、垂直地插入槽位，听到清晰的卡扣声或确认螺钉紧固到位，确保电气连接和物理定位的稳定。

维护建议：针对 ABB OCAH 940181103 的维护，核心在于保持光路畅通和环境稳定。在日常巡检中，应定期检查 OCAH 940181103 的工作指示灯（LED），指示灯状态是诊断光信号连接是否正常的最快途径。应避免对连接到 OCAH 940181103 的光纤线缆进行过度弯曲或拉扯，以免损坏光纤内部结构。在进行系统停机维护时，可以对光纤连接进行重新插拔，确保物理接触可靠，但必须在完全断电并遵循安全程序的前提下进行。
