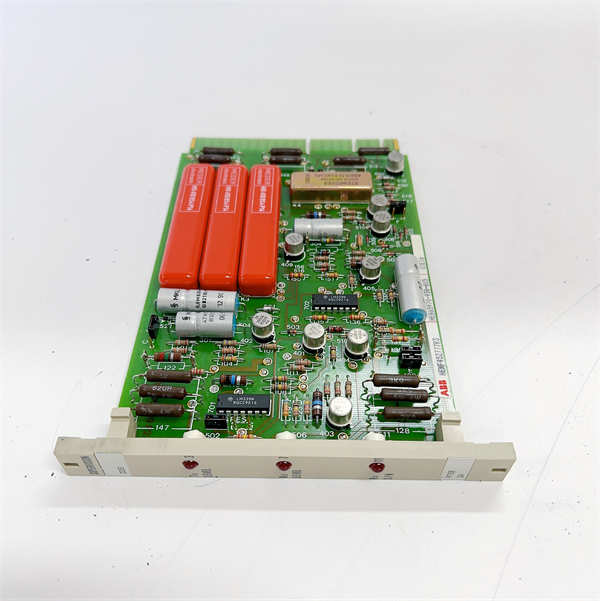

ABB O3EId HENF452777R3 安全级数字量输入模块

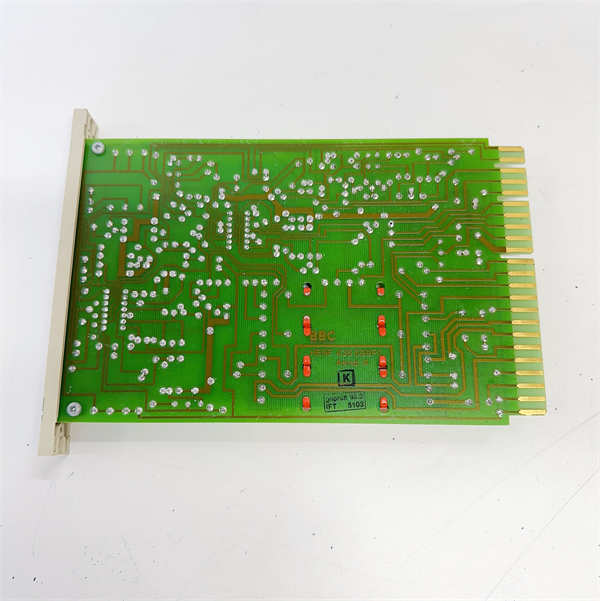

ABB O3EId HENF452777R3 安全级数字量输入模块 - 图片 2

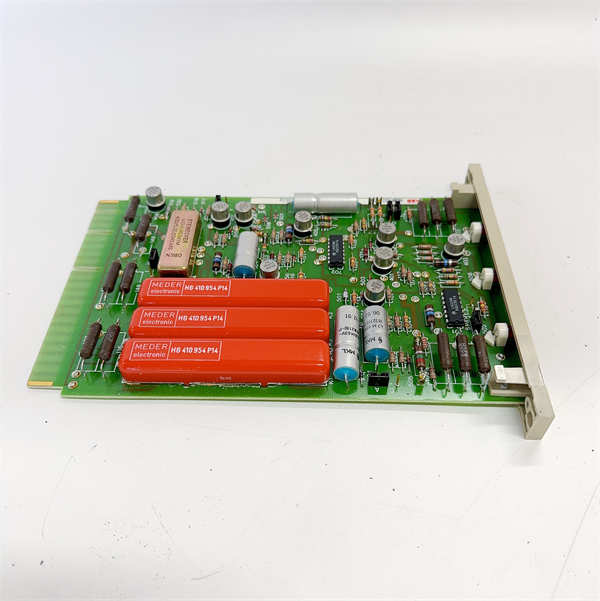

ABB O3EId HENF452777R3 安全级数字量输入模块 - 图片 3
ABB O3EId HENF452777R3 安全级数字量输入模块 - 图片 4

ABB O3EId HENF452777R3 安全级数字量输入模块

ABB O3EId HENF452777R3 是ABB 800xA High Integrity系统专用的安全级数字量输入模块，支持SIL2/SIL3认证，具备开路/短路检测、通道级诊断与冗余验证功能，适用于燃机超速、火焰丢失、急停按钮等关键安全信号采集。关键参数：SIL等级：SIL3；输入类型：24 V DC；故障检测：Wire Break + Short Circuit。

分类：

描述

产品型号 ABB O3EId HENF452777R3
制造商 ABB
产品类型 安全级数字量输入模块（Safety Digital Input）
适用系统平台 ABB AC 800M + 800xA High Integrity (HI) 或 Safety PLC 架构
输入通道数 16 通道（分两组，每组8点）
输入类型 源型/漏型兼容（24 V DC，带电流检测）
额定输入电压 24 V DC（兼容 18–30 V DC）
输入电流（典型） ~7 mA（满足Type 1/3传感器要求）
响应时间 < 5 ms（含滤波与诊断）
安全完整性等级（SIL） SIL 2 / SIL 3（依据 IEC 61508 / IEC 61511）
隔离方式 光电隔离 + 冗余输入比较电路
故障检测能力 ✅ 开路检测（Wire Break Detection）
✅ 短路检测
✅ 电源丢失监测
✅ 通道交叉诊断
安全行为 故障时报告“无效状态”，触发SIF动作
安装方式 插装于 TB540F（本安型）或 TB520 安全基座
工作温度范围 -25°C 至 +60°C
防护等级 IP20（适用于控制柜内）
认证标准 IEC 61508:2010, IEC 61511, CE, UL, ATEX（配合本安栅）

ABB O3EId HENF452777R3 产品概述

在安全仪表系统（SIS）里，“收到信号”不等于“可信信号”。普通DI模块（如O3ES）只能告诉你“有24V”或“没24V”，但无法判断这根线是不是断了、是不是被老鼠咬了、是不是接触不良。而 ABB O3EId 的设计哲学是：不仅要读信号，还要证明信号链路是完整的。

O3EId 采用 双回路电流检测 + 冗余比较架构。每个输入通道实际上由两个独立的检测电路并行工作，并持续比对结果。同时，它通过微小偏置电流（~7 mA）实现线路完整性监测（Line Monitoring）——如果现场接线断开（Wire Break），模块会立即识别为“开路故障”，而非简单地返回“0”。这种能力，正是IEC 61511对Type B设备和SIL3架构的强制要求。

举个真实案例：某电厂燃机项目，客户用普通DI接火焰探测器，调试时一切正常。但运行半年后，一根信号线在接线端子处氧化松动，导致“假火焰”信号，差点引发爆燃。后来改用O3EId，一旦线路阻抗异常，系统立刻报警并触发停机——这就是安全模块的价值：把隐患消灭在事故之前。

ABB O3EId HENF452777R3

ABB O3EId HENF452777R3

主要特点和优势

  • ✅SIL3认证就绪：模块通过TÜV认证，可直接用于SIL2/SIL3安全回路，缩短项目认证周期
  • ✅开路检测（Wire Break Detection）：自动识别现场接线断开、端子松动等隐性故障
  • ✅通道级诊断：每个通道独立报告短路、开路、电源异常，故障定位精确到点
  • ✅与800xA HI深度集成：在Safety Builder中可图形化配置诊断阈值，报警信息直传操作员站
  • ✅兼容本安环境：配合TB540F基座和齐纳安全栅，可用于Zone 1/21防爆区域
  • ✅支持传感器测试：可配合Partial Stroke Testing（PST）验证整个信号链路健康度

The ABB O3EId HENF452777R3 is far more than a digital input card—it’s a certified safety sensor interface engineered for mission-critical industrial processes. Built to IEC 61508 SIL 3 standards, it employs dual-channel current monitoring and continuous line integrity checks to detect open circuits, short circuits, and degraded connections before they cause dangerous failures. With per-channel diagnostics and seamless integration into ABB’s 800xA High Integrity platform, the O3EId ensures that every safety input is not just read—but trusted. In functional safety, perception is not reality; proof is.

应用领域

ABB O3EId HENF452777R3 专用于以下高风险安全信号采集场景：

  • 燃气轮机保护：超速（Overspeed）、振动高、润滑油压低、火焰丢失（Flame Loss）
  • 锅炉MFT（主燃料跳闸）：水位低低、炉膛压力高、送风机全停
  • 石油化工SIS：反应器温度高高、有毒气体泄漏、紧急停车按钮（ESD Pushbutton）
  • 海上平台F&G系统：火灾探测、可燃气体浓度高
  • 长输管线：管道破裂检测、截断阀位置反馈
ABB O3EId HENF452777R3

ABB O3EId HENF452777R3

相关产品

  • ABB O3EGb：安全级数字量输出模块（DO），与O3EId构成完整SIF回路
  • ABB TB540F：本安型端子基座，用于防爆区域安装O3EId
  • ABB AC 800M HI PM865F：高完整性CPU，支持TMR冗余架构
  • ABB 800xA High Integrity：统一SIS与BPCS的操作与工程平台
  • ABB Safety Builder：专用安全逻辑编程工具，符合IEC 61511流程
  • HIMA F7131 / Triconex 3503E：第三方安全DI模块，不可直接替换，但可互操作
  • ABB TU830：冗余I/O底板，支持O3EId在TMR系统中部署

安装与维护

安装前准备：

  • 必须使用TB540F 或 TB520 安全基座，普通基座无法传递诊断数据
  • 现场传感器建议采用Type 3（带负载能力） 设备，确保足够驱动电流
  • 接线采用屏蔽双绞线，屏蔽层单点接地，避免共模干扰误判为开路

维护建议：

  • 定期在800xA HI系统中查看“Diagnostic Status” 和 “Wire Break Counters”
  • 执行回路测试（Loop Check） 时，应验证O3EId能否正确识别模拟开路/短路
  • 严禁热插拔O3EId，否则可能触发安全停机或诊断锁死
  • 备件应存放在防静电袋中，避免CMOS器件损伤
