ABB MB810 高性能处理模块 – Advant OCS/MasterPiece系列核心CPU，系统升级必备！

描述

ABB MB810：这块高性能主控制器模块，是ABB经典Advant OCS/MasterPiece DCS系统里的**“核心大脑”，专为复杂的流程控制和数据处理而生。它采用32位微处理器**（通常），具备多任务操作系统，通信协议：MasterBus 300/300E。它的价值在于对老系统兼容性强、运行稳定、处理速度快。

MB810 产品概述

提到ABB在流程工业的贡献，就绕不开它强大的分布式控制系统（DCS）架构，而ABB MB810就是这个架构中的“中流砥柱”。这块模块并非一个简单的I/O卡，它是一个具备独立计算能力和通信能力的高性能CPU主控模块。它的基本定义，是用于执行控制策略、运行复杂算法、进行数据采集和处理，并负责与下层I/O模块以及上层操作员站进行高速通信。

ABB MB810在自动化系统中的定位非常明确：它是控制站的核心。在Advant OCS或MasterPiece 200/51/110等老式DCS系统中，它就像一台微型的工业计算机。它的核心价值在于其强大的处理能力和对MasterBus 300/300E等总线的原生支持。这意味着，即使您的工厂系统已经运行了数十年，只要更换或配置这块MB810，就能确保控制回路的连续性，并保持与传统系统的完美兼容。对于那些追求高可靠性、需要长期运行的电厂、石化厂等流程工业，这块ABB MB810就是系统延续生命力的关键所在。我们提供的ABB MB810，能让你老系统焕发“第二春”！

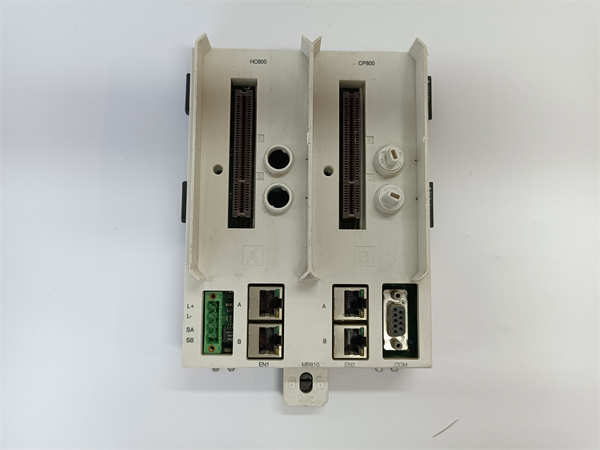

ABB MB810

MB810 技术规格

主要特点和优势

咱就说，ABB MB810能成为一个时代的经典，不是没有道理的，它的特点就是**“稳”和“快”**！

成熟稳定的高性能平台：这块ABB MB810采用的32位处理器在当年是绝对的高性能配置，能轻松应对复杂的PID控制算法、序列控制逻辑和联锁保护程序。它运行在ABB自己研发的实时操作系统（Real-Time Operating System, RTOS）之上，系统稳定性高，抗干扰能力强。对于那些需要24/7连续运行的工业现场，MB810的可靠性已经经过了数十年的检验，这是任何新产品都无法比拟的“时间认证”。

MasterBus 300/300E的完美搭档：MB810的核心优势在于对ABB经典MasterBus 300（MB300）和MasterBus 300E（MB300E）通信总线的无缝支持。MasterBus是ABB分布式控制系统（DCS）的命脉，MB810通过高效的总线接口，保证了与现场I/O模块（比如TCS/S800系列的前身）以及上层操作站之间的数据传输高效率和高可靠性。它支持冗余配置（Redundancy Configuration），通过配置两块MB810模块，可以实现主备切换，消除单点故障（Single Point of Failure），大幅提升系统的可用性（Availability）。

极佳的兼容性与维护便利性：在维护和升级老系统时，ABB MB810的价值就体现出来了。它可以直接替换故障的旧控制器，无需对现场I/O和上位机软件进行大规模的修改，大大降低了维护成本和停机风险。对于使用ABB Advant OCS系统的用户来说，找到一块原装正品的MB810，就解决了系统最核心的备件难题，延长了整个DCS系统的服务寿命。

The ABB MB810 high-performance processor module is a cornerstone component within the legacy Advant OCS and MasterPiece Distributed Control Systems (DCS). Its key advantage lies in its proven robustness and stability, having powered mission-critical industrial processes for decades. Built around a capable 32-bit microprocessor, the MB810 is designed for the execution of complex regulatory control loops, sequential control, and intricate interlocks under a proprietary Real-Time Operating System (RTOS).

A critical feature of the MB810 is its native, high-speed support for the MasterBus 300/300E communication protocols. This ensures deterministic and reliable data exchange between the controller, field I/O, and the operator level, which is paramount for maintaining process integrity. Furthermore, the architecture readily supports CPU redundancy, allowing two ABB MB810 modules to operate in a redundant pair. This configuration provides automatic failover capabilities, significantly enhancing the system’s overall Reliability and Availability. For owners of existing ABB legacy systems, the MB810 represents the most efficient, direct replacement path to sustain system longevity and avoid costly, large-scale migrations.

应用领域

ABB MB810作为老牌DCS系统的核心控制器，主要活跃在那些对系统稳定性和连续性要求极高的流程工业。

电力工业：在火力发电厂的锅炉控制、汽轮机旁路控制、脱硫脱硝（FGD/SCR）等关键辅助控制系统，MB810曾或仍在担任主控角色。它负责确保复杂的燃烧控制和环保流程的稳定运行。

石油和天然气工业：在炼油厂的常减压装置、催化裂化装置以及油气管道的输送控制和压缩站，ABB MB810负责处理大量的传感器数据，执行精确的温度、压力和流量控制回路，确保生产过程的安全与优化。

化工和石化行业：用于精细化工的反应釜温度控制、配料控制以及大型聚合装置的压力和液位控制。MB810的可靠性对于这些长时间、连续运行的复杂工艺流程至关重要。

水处理与市政工程：在大型自来水厂、污水处理厂的核心泵站和过滤系统，MBB810作为主控制器，确保了水质的稳定和市政服务的连续性。其核心应用价值，就是为高连续性要求的流程控制（Process Control）提供稳定、可靠的运算核心。

相关产品

ABB MB810通常作为控制器模块，需要与同一系列的I/O、通信总线和电源模块配合使用，以下是一些相关的经典型号：

ABB MB300：MasterBus 300或MasterBus 300E通信总线接口，是MB810进行数据交换的物理媒介。

ABB P-CIM： Advant Control I/O Module，是配合MB810使用的一类经典I/O模块。

ABB MP200/51/110：MasterPiece系列控制站的典型型号，MB810是这些控制站的核心CPU模块之一。

ABB T-CIM：Tele-Control I/O Module，用于远程或分布式I/O连接。

ABB PP836：可能是Advant Controller系列中与MB810功能相近或更高性能的CPU模块，用于系统升级。

ABB TU810：可能是MB810对应的终端单元（Terminal Unit），用于I/O信号的接线。

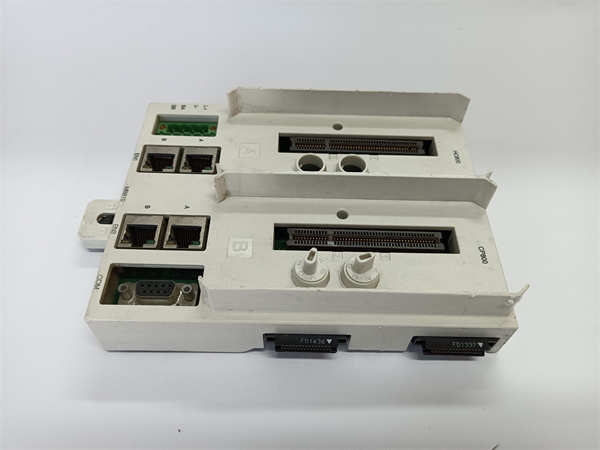

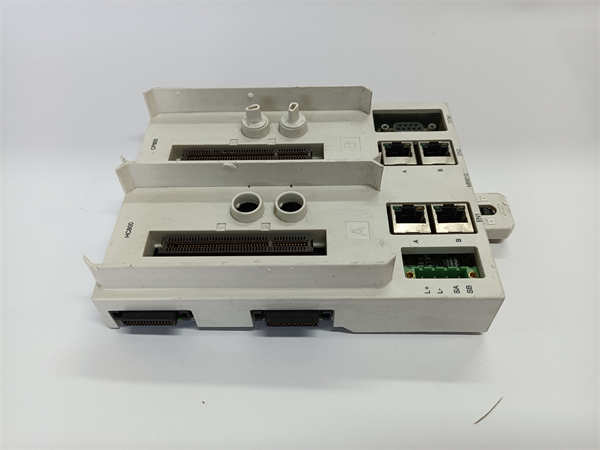

ABB MB810

安装与维护

安装前准备: 安装ABB MB810时，必须确保整个控制站机架已断电，并执行严格的静电防护措施。检查MB810的插槽，确保其清洁无损，并确认机架电源模块（如F6217）工作正常，能够提供稳定的5VDC背板供电。由于MB810需要执行控制逻辑，在更换前必须使用ABB专用的编程工具，将备份的应用程序和配置数据下载到新的MB810模块中，避免安装后系统无程序运行。最后，核对模块上的跳线（Jumper）或开关设置，确保与现有系统配置一致。

维护建议: ABB MB810的日常维护主要在于环境控制。由于它是高性能CPU，发热量相对较大，控制柜内的通风和散热必须良好，保持环境温度在规定范围内是延长MB810寿命的关键。
