ABB MACH 系统旗舰：PPC902CE101 3BHE028959R0101 CPU 模块

描述

PPC902CE101 3BHE028959R0101 产品概述

兄弟，你问的这块 ABB PPC902CE101 3BHE028959R0101 模块，是电力系统控制领域里的“火箭发射器”。它不是工厂里控制泵、阀门的DCS控制器，而是电网级别，专门控制数百万甚至上千万伏特电压、数千兆瓦功率的电力电子换流设备。

PPC902CE101 的缩写 PPC 通常指的是 Pulse and Protection Controller（脉冲与保护控制器）。在 ABB 的 MACH 系列控制保护系统中（这是专用于HVDC和FACTS等应用的平台），它就是执行控制与保护任务的 CPU。它的主要工作内容包括：

高速控制运算： 实时计算电网中的电压、电流和功率变化，执行复杂的控制环路算法（比如电流控制、电压控制），以维持电网的稳定。

换流阀触发脉冲生成： 这是其最核心的功能。它以微秒级的精度计算并生成触发晶闸管（Thyristor）或IGBT等电力电子器件的脉冲信号。这些脉冲决定了换流阀的开通时间，直接关系到 HVDC 输电的功率和质量。

快速故障保护： 由于电力电子设备对故障的响应要求极高（纳秒级或微秒级），PPC902CE101 内置了快速保护逻辑，能够在系统检测到过流、过压等严重故障时，在极短的时间内发出闭锁信号，保护昂贵的换流阀设备。

PPC902CE101 采用的是一种专有、定制的高速数字信号处理器 (DSP) 架构，能够以并行和确定性的方式执行大量的控制和保护任务。它的高可靠性和低延迟，是保障现代电网稳定、高效运行的核心技术。

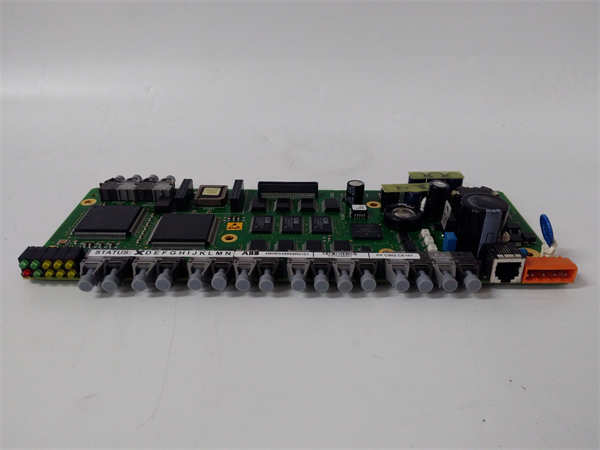

PPC902CE101 3BHE028959R0101

主要特点和优势

毫秒级控制响应的确定性：在电力电子控制领域，时间就是一切。PPC902CE101 的设计确保了控制和保护逻辑的执行时间是确定性的，通常在微秒到毫秒级别。这种低延迟和高精度，对于控制换流阀的触发角 ($\alpha$) 和执行快速电流保护是不可或缺的，直接决定了 HVDC 系统的输电效率和动态响应速度。

系统级的热备冗余：由于 HVDC 站场是电网的关键基础设施，PPC902CE101 模块通常被配置为双通道热备冗余（如 A/B 冗余）。两个完全相同的控制系统同时运行，并实时同步数据。一旦主通道发生故障，备用通道能够在零中断的情况下自动接管控制，确保电网的功率传输不会中断。

强大的集成诊断和通讯：作为 ABB MACH 系统的一部分，PPC902CE101 通过高速光纤链路与换流阀塔底的光纤接口卡（如 Valve Base Electronics）通信，解决了高压隔离和电磁干扰问题。它还提供详细的自诊断和故障记录功能，帮助工程师快速定位系统中的各种故障，极大地缩短了故障恢复时间 (MTTR)。

专用硬件设计：这块卡件是基于工业级甚至电网级的可靠性标准设计的，它的硬件布局和组件选择都经过特殊优化，以抵抗强电磁环境（EMI/EMC）的干扰，确保在 HVDC 站场这种严苛环境下的长期稳定运行。

The ABB PPC902CE101 3BHE028959R0101 serves as the digital heart of high-power control systems, primarily within ABB’s MACH platform for HVDC (High Voltage Direct Current) and FACTS (Flexible AC Transmission Systems). Technically, it utilizes a powerful, specialized Digital Signal Processor (DSP) architecture designed for deterministic, low-latency execution of complex control loops (e.g., current, voltage, and power control) and ultra-fast protective functions.

The core function of the PPC902CE101 is the precise generation of firing pulses for the high-power thyristor or IGBT valves within the converter. The timing precision required is often in the microsecond range, directly impacting the quality and stability of the power transfer. Crucially, the system is deployed in redundant pairs to ensure uninterrupted control (zero-downtime hot-standby switching), essential for grid-level infrastructure. Its robust design and use of fiber-optic communication ensure reliable operation and high noise immunity in severe electromagnetic environments.

应用领域

PPC902CE101 应用于电力系统中的核心控制和保护环节，通常在以下关键基础设施中看到：

高压直流输电（HVDC）换流站：这是最主要的应用。PPC902CE101 作为阀控系统或站控系统的核心 CPU，负责控制换流阀的触发，调节输送功率，并处理电网故障，确保远距离、大容量的电力输送。

柔性交流输电系统（FACTS）：包括 SVC (静止无功补偿器) 和 STATCOM (静止同步补偿器)。在这些系统中，PPC902CE101 用于快速调节无功功率，提升电网的电压稳定性和输电容量。

高压变频器（HV Drives）：在冶金、石化等行业中的超大功率电机驱动系统中，PPC902CE101 也被用作高性能变频器的主控单元，实现精确的速度和转矩控制。

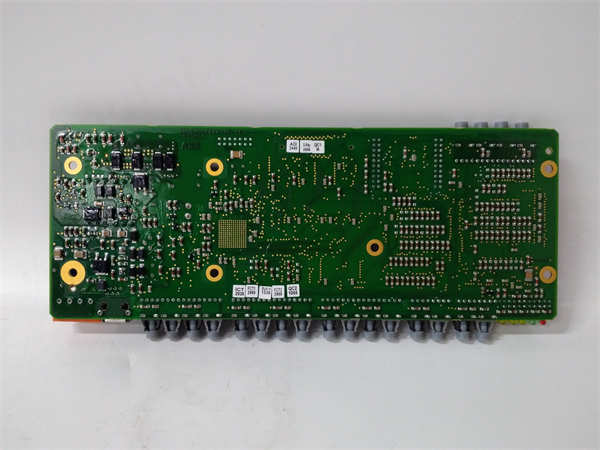

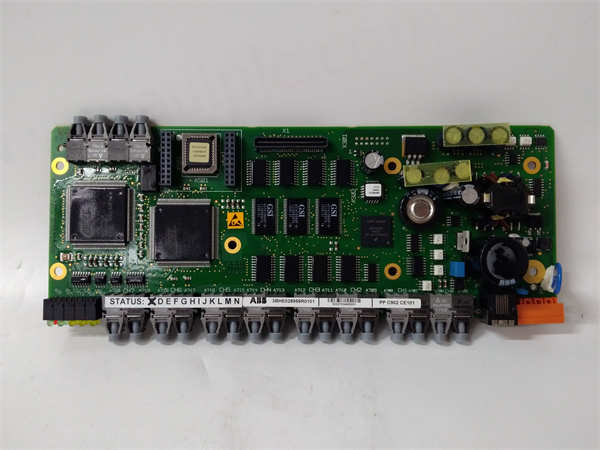

PPC902CE101 3BHE028959R0101

相关产品

PPC902CE101 模块在 MACH 架构中，通常需要与一系列专用的配套模块协同工作：

PCC 模块：PCC (Protection and Control Card) 系列的其他卡件，用于辅助信号处理、数据采集或特定保护功能。

光纤接口卡：用于与现场高压侧的换流阀电子单元进行光电隔离通信，传输触发脉冲和接收阀诊断数据。

Power Supply Unit (PSU)：专用的高可靠性电源模块，为 PPC902CE101 所在的机架提供稳定、冗余的电源。

冗余同步模块：用于保证两块冗余的 PPC902CE101 模块之间的时钟和数据同步，确保无缝切换。

HMI/工程站：运行 ABB 专用软件（如 MACH Control System Software），用于编程、配置、监控 PPC902CE101。

安装与维护

安装前准备: 安装 ABB PPC902CE101 模块时，必须遵循 ABB 的专用安装手册。该模块通常采用欧式插卡设计，需要插入到专用的机箱和背板总线中。由于它属于电力电子控制系统，所有操作都需要严格遵循防静电（ESD）规范。在冗余系统中，需确保两块 PPC902CE101 模块和冗余同步线缆连接正确。注意：这种模块的更换和配置往往需要专用工具和软件权限。

维护建议: PPC902CE101 的维护重点是定期检查系统诊断日志和温度环境。需确保其所在的机箱通风散热良好，防止因过热导致性能下降或故障。
