ABB LWN2660-6EG (3BHL000986P7002) – 双路24.7V DC工业级电源！

描述

ABB LWN2660-6EG (3BHL000986P7002)：这是一款由Bel Power Solutions（梅尔彻W系列）为工业应用生产的DIN轨安装AC/DC电源模块，并通过ABB的物料编码进行标识。它提供双路独立24.7V DC输出，每路可达5A，总输出功率250W。具备宽范围AC/DC输入（85-264 VAC / 90-350 VDC），并集成功率因数校正 (PFC) 功能。专为工业自动化、过程控制、电信等领域设计，以其高效率、坚固耐用和全面的保护功能而著称。原厂正品，可靠供电，咱家就是你搞定工业项目的靠山，没毛病！

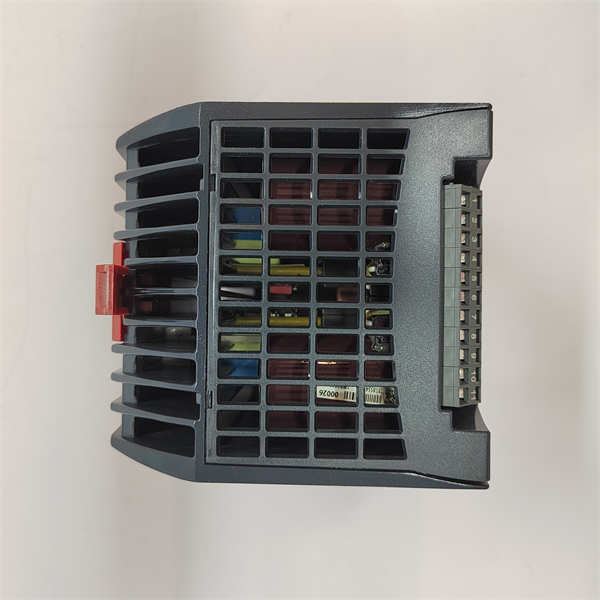

LWN2660-6EG 3BHL000986P7002 产品概述

当谈到工业自动化和控制系统的心脏——电源供应时，ABB LWN2660-6EG (3BHL000986P7002) 绝对是值得信赖的选择。尽管它可能在ABB的物料清单中出现，但其核心技术和制造主要来自Bel Power Solutions，属于其广受好评的Melcher W系列DIN轨电源。这块电源模块可不是普通的插座转换器，它是一个专为恶劣工业环境设计的精密AC/DC转换器，旨在为各种敏感的工业设备提供稳定、高效且受保护的直流电源。

想想看，在自动化产线、DCS系统、PLC控制柜、电信基站等场所，设备对电源的稳定性、可靠性和质量要求极高。LWN2660-6EG 正是为了满足这些严苛需求而生。它具备宽范围通用输入能力，无论是全球各地的交流电网（85-264 VAC）还是工业直流母线（90-350 VDC），它都能轻松应对。更令人印象深刻的是，它提供了两路独立的24.7V DC输出，每路能提供高达5A的电流，总计250W的输出功率。这种双路设计使得它在为多个独立负载供电时更加灵活，或通过并联提升单路输出能力。

此外，LWN2660-6EG 内置了功率因数校正 (PFC) 功能，这意味着它能更高效地利用电网能源，减少谐波污染，符合国际电力标准，这对于大型工业设施来说是降低运营成本和提高电能质量的关键。它的输出具备空载、过载和短路保护特性，确保连接设备的绝对安全。其坚固的结构和PCB保护涂层使其能在-40°C至+60°C的宽广温度范围内稳定运行，并且具备高可靠性，几乎没有浪涌电流。总而言之，选择 ABB LWN2660-6EG 3BHL000986P7002，就是为你的工业系统选择了一颗坚不可摧、高效稳定的“动力心脏”，确保所有设备都能稳定可靠地运行，大幅提升系统整体性能。

LWN2660-6EG 3BHL000986P7002 技术规格

参数名称	参数值
产品型号	LWN2660-6EG
ABB物料号	3BHL000986P7002
制造商	Bel Power Solutions (Melcher W Series) / ABB
产品类型	DIN轨安装AC/DC电源转换器 (DIN Rail Power Supply)
输入电压范围	85 VAC to 264 VAC (单相)；90 VDC to 350 VDC
额定输出功率	250 W (或 247 W)
输出通道数	2路独立输出
输出电压 (通道1)	24.7 VDC (可调节)
输出电流 (通道1)	5 A
输出电压 (通道2)	24.7 VDC (可调节)
输出电流 (通道2)	5 A
效率	典型值 88%
功率因数校正 (PFC)	有
绝缘电压	2.8 kV (输入到输出)
保护功能	无负载保护, 过载保护, 短路保护
启动电流	几乎无浪涌电流
安装方式	DIN轨安装 (TS35/7.5 或 TS35/15)
工作温度范围	-40°C 至 +60°C (对流冷却)
存储温度范围	-40°C 至 +85°C
尺寸 (长x宽x高)	113.6 mm x 103 mm x 138 mm
重量	约 1.4 kg (3.086 lbs)
认证	cCSAus, CE, cULus, NEMKO, TUV, CB, IEC
产品特点	PCB覆有保护漆，高可靠性，符合Class I设备要求



主要特点和优势

说起 ABB LWN2660-6EG (3BHL000986P7002) 这款电源模块，那真得好好掰扯掰扯它的过人之处。首先，它最突出的就是无与伦比的可靠性和对恶劣环境的适应性。这玩意儿可不简单，它专为工业现场设计，能在-40°C到+60°C的宽广温度范围内稳定运行，无论是严寒酷暑，都能保证电力供应不中断。它的内部PCB板上还覆有特殊的保护漆，能有效防潮、防尘和防腐蚀，这对于潮湿多尘或存在腐蚀性气体的工业环境来说，简直就是“铜墙铁壁”般的防护，确保长期稳定运行，最大限度地减少故障停机时间。

其次，它的高效能与智能化的电力管理。LWN2660-6EG 不仅仅是提供电源，它还集成了主动式功率因数校正 (PFC) 功能，这意味着它能更有效地利用电网能源，将输入电流的相位与电压保持一致，从而提高能源效率，减少电网的无功功率消耗和谐波污染。这不仅能帮助企业降低电费，还能减轻对电网的负担，符合现代工业对节能环保的要求。同时，高达88%的转换效率也意味着更少的热量损耗，从而延长了电源模块自身的寿命。

再来就是它强大的输出能力和全面的保护机制。这款电源提供双路独立的24.7V DC输出，每路可提供5A电流，总功率达到250W，能够灵活地为两个独立负载供电，或者通过并联满足更大电流的单路需求。更关键的是，它具备全面的保护功能，包括过压保护、过流保护和短路保护。这意味着无论外部负载出现什么异常，电源模块都能自动切断输出或限制电流，保护自身以及连接的敏感设备不受损坏。这种“永不掉线”的可靠性和安全性，让 ABB LWN2660-6EG 3BHL000986P7002 成为了工业自动化系统不可或缺的“稳定器”，确保您的设备和生产流程安全、高效地运行。

The ABB LWN2660-6EG (3BHL000986P7002) power supply module stands out for several key advantages. Primarily, its unmatched reliability and adaptability to harsh environments are exceptional. This isn’t just an ordinary power supply; it’s engineered for industrial sites, capable of operating stably across a wide temperature range from -40°C to +60°C, ensuring uninterrupted power delivery regardless of extreme heat or cold. Its internal PCBs are coated with a special protective lacquer, effectively guarding against moisture, dust, and corrosive agents. For industrial environments that are damp, dusty, or prone to corrosive gases, this provides a “fortress-like” defense, ensuring long-term stable operation and minimizing downtime due to failures.

Secondly, it offers high efficiency and intelligent power management. The LWN2660-6EG isn’t merely a power provider; it integrates active Power Factor Correction (PFC). This means it utilizes grid energy more effectively by keeping the input current in phase with the voltage, thereby improving energy efficiency and reducing reactive power consumption and harmonic distortion on the grid. This not only helps businesses cut electricity costs but also lessens the burden on the power grid, aligning with modern industrial demands for energy conservation and environmental protection. Its impressive conversion efficiency of up to 88% also translates to less heat dissipation, which in turn extends the lifespan of the power supply module itself.

Lastly, its robust output capability and comprehensive protection mechanisms are critical. This power supply features two independent 24.7V DC outputs, each capable of delivering 5A, totaling 250W. This dual-channel design offers flexibility for powering two separate loads or meeting higher current demands for a single load by paralleling the outputs. Crucially, it incorporates comprehensive protection features, including overvoltage, overcurrent, and short-circuit protection. This means that regardless of external load abnormalities, the power supply module can automatically cut off the output or limit the current, safeguarding itself and any connected sensitive equipment from damage. This “always-on” reliability and safety make the ABB LWN2660-6EG 3BHL000986P7002 an indispensable “stabilizer” for industrial automation systems, ensuring your equipment and production processes operate safely and efficiently.

应用领域

ABB LWN2660-6EG (3BHL000986P7002) 这款DIN轨电源，那可是工业界的“万金油”，它的应用场景那叫一个“广阔无垠”，主要集中在那些对电源稳定性、可靠性和环境适应性有高要求的工业和商业领域。



工业自动化与控制系统：这是它最核心的应用领域。无论是为PLC (可编程逻辑控制器)、DCS (分布式控制系统) 的模块供电，还是为工业PC、HMI (人机界面)、传感器和执行器提供稳定电源，LWN2660-6EG 都能完美胜任。它广泛应用于制造、冶金、化工、石油天然气、制药等行业的自动化生产线和过程控制系统中。



电信与网络基础设施：在通信基站、数据中心以及各种网络设备的供电中，对电源的可靠性和高效性有严格要求。LWN2660-6EG 的双路输出和高效率特性使其成为这些应用场景的理想选择。



楼宇自动化与安防系统：在智能楼宇控制、消防报警、视频监控和门禁系统等领域，需要24/7不间断的稳定电源。LWN2660-6EG 的高可靠性和宽温度范围使其能在此类关键系统中发挥作用。



交通运输：铁路信号系统、轨道交通控制、道路交通管理系统等，对供电的稳定性和抗干扰能力有极高要求。该电源的坚固设计和EMC兼容性使其适用于这些苛刻环境。



可再生能源系统：在风力发电、太阳能光伏等可再生能源的控制和监控系统中，需要可靠的辅助电源。LWN2660-6EG 的宽输入范围也使其能够适应不同的电源波动。



总而言之，只要是需要稳定、高效、可靠的24V DC电源，并且对环境适应性有较高要求的工业或关键应用场合，ABB LWN2660-6EG 3BHL000986P7002 都能成为你最得力的“供电伙伴”，确保你的系统始终电力充沛，稳定运行！

相关产品

ABB LWN2660-6EG (3BHL000986P7002) 作为一款高性能的DIN轨电源模块，通常会与一系列其他工业自动化和电力设备协同工作，共同构建完整的解决方案。与它密切相关的产品包括：



工业控制器：如ABB的AC500系列PLC、Advant Master DCS系统，或其它品牌的PLC、DCS控制器。LWN2660-6EG 为这些控制器的CPU模块和I/O模块提供稳定的24V DC工作电源。



工业I/O模块：各种数字量输入/输出模块、模拟量输入/输出模块等，这些模块通常需要24V DC电源才能正常工作。



人机界面 (HMI) 和工业PC：工业触摸屏、操作面板、工控机等，这些设备通常也需要稳定的24V DC电源。



传感器与执行器：各类接近开关、光电传感器、压力变送器、流量计、继电器、电磁阀、直流电机等，它们都需要24V DC电源。



工业网络交换机/路由器：用于构建工业以太网、Profinet、Modbus TCP等网络，这些设备同样需要稳定的DC电源。



其他工业电源系列：Bel Power Solutions（梅尔彻）还有其他功率等级和输出配置的电源模块，如LWR、LQP系列等，用于满足不同项目的特定需求。ABB自身也有各种电源模块产品线，但具体到LWN2660-6EG这个型号，其血统更偏向Bel Power Solutions。



DIN轨及其附件：由于是DIN轨安装，自然需要标准的DIN轨（TS35型）以及端子、接地排等附件来完成安装和接线。



这些产品共同构成了工业自动化系统的“生态圈”，而 LWN2660-6EG 3BHL000986P7002 则是其中提供稳定“生命线”的关键供电设备。

安装与维护

安装前准备

在安装 ABB LWN2660-6EG (3BHL000986P7002) 这款电源模块之前，各位老铁们可千万不能大意，毕竟这是给整个系统供电的“心脏”！



安全第一：务必切断所有相关电路的电源，并做好安全挂牌，防止意外送电。确保操作环境干燥、清洁、无尘。



防静电措施：虽然电源模块相对抗静电，但佩戴防静电手环并确保良好接地仍是最佳实践，以保护内部敏感元件。



检查安装位置：LWN2660-6EG 是一款DIN轨安装电源，请确保控制柜内有足够的标准DIN轨空间。同时，电源模块通过对流冷却散热，所以要确保模块周围有足够的通风空间（通常建议模块上方和下方保留至少50mm，两侧保留10-15mm的间隙），避免热量积聚。



线缆准备：根据功率和电流要求，选择合适截面积的输入（AC/DC）和输出（DC）线缆。确保线缆质量好，能承受额定电流，并使用合适的线耳或剥线长度。



核对参数：仔细核对电源的输入电压范围（85-264 VAC / 90-350 VDC）是否与现场供电匹配。同时，检查输出电压和电流是否满足你所连接设备的功率需求。



维护建议

日常对 ABB LWN2660-6EG (3BHL000986P7002) 的维护，说白了就是让它“活得更久，干得更稳”：



定期清洁：电源模块上的通风孔容易积灰，灰尘会影响散热，导致模块过热。定期（根据环境，每3-6个月）用工业吸尘器或无绒布清除模块表面和通风孔的灰尘。切勿使用湿布或溶剂清洁。



检查接线：电源端子上的螺丝可能会因震动或热胀冷缩而松动。定期检查所有输入和输出接线端子，确保连接紧固可靠，没有松动或腐蚀的迹象。松动的连接是导致电压不稳或模块故障的常见原因。



环境监控：确保电源模块所在控制柜内部的温度和湿度保持在规格范围内。过高的温度会大大缩短电源寿命。如果柜内温度过高，可能需要加装风扇或散热装置。



负载管理：避免电源长期在接近最大负载的情况下运行。适当的余量（例如，额定负载的70%-80%）可以显著延长电源模块的寿命。



故障指示：LWN2660-6EG 通常会有状态指示灯（如绿色LED表示正常输出），如果指示灯异常或设备出现问题，第一时间查阅产品手册进行初步排查。对于复杂的故障，不要盲目自行拆卸或尝试维修，务必联系专业的电气工程师或供应商技术支持。
