ABB LD800HSE HSE 通讯网关 – 确保控制站与操作站实时数据交换！

描述

ABB LD800HSE：这块高性能高速以太网通讯模块，那是 ABB System 800xA 系统里的“硬通货”！它专职负责将控制站接入工厂级高速网络，实现数据实时共享和通讯冗余。核心功能：HSE 通讯管理、网络冗余，通信速率：100 Mbps 或更高，协议支持：TCP/IP、IEC 61850 等。专治各种 DCS 系统通讯瓶颈和数据流不稳定难题。

LD800HSE 产品概述

聊到现代化的分布式控制系统 (DCS)，ABB System 800xA 绝对是行业标杆，而 ABB LD800HSE 模块就是这个系统内部高速数据流转的灵魂。这块卡件全称是 LD800 High Speed Ethernet 模块，它扮演着关键的网络接口和通讯处理器的角色。在 800xA 系统中，它通常用于连接高性能的 AC800M 控制器、Advant 站，或者作为远程 I/O 站点接入系统的主要通道。它的存在，就是为了解决大型工业现场海量数据和实时控制指令的高带宽、低延迟传输问题。

LD800HSE ABB 的核心价值在于，它能够支持工业现场总线（Fieldbus）数据和系统级以太网（Ethernet）数据的高效转换和管理。它不仅仅是一个简单的网卡，它内部集成了强大的通讯处理器，能够处理复杂的网络协议栈（Protocol Stack），确保数据包的实时、无损传输。尤其是在需要控制冗余和媒体冗余（Media Redundancy）的场景，LD800HSE ABB 的功能至关重要。它能支持网络环形拓扑或双路径连接，确保在任何一条通讯链路故障时，系统都能在毫秒级完成无扰动切换（Bumpless Transfer），继续稳定运行。因此，LD800HSE ABB 是保证 800xA 系统实现**全面集成（Total Integration）和高可用性（High Availability）**的基石，是连接控制层和信息管理层的关键枢纽。

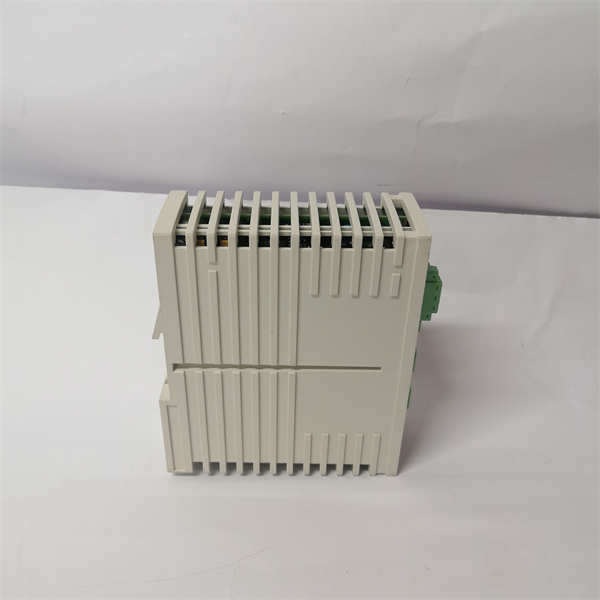

ABB LD800HSE

LD800HSE 技术规格

主要特点和优势

老实说，LD800HSE ABB 这模块，玩的就是一个“快”字和“稳”字。在 800xA 系统里，它就是数据流的“特快专递”和“安全卫士”。

无与伦比的通讯速度和带宽：LD800HSE ABB 采用高速以太网接口，确保控制站与操作员站、历史服务器之间的数据交换能够以**极低延迟（Low Latency）完成。在大型工厂，现场 I/O（Input/Output）点位动辄成千上万，如果通讯速率跟不上，控制实时性（Real-Time Performance）就会受到严重影响。这块模块就是解决这种数据瓶颈（Data Bottleneck）**的利器。

网络冗余的定海神针：它的设计完全符合工业控制对高可用性（High Availability）的要求。LD800HSE ABB 支持多种网络冗余协议，可以配置成双光纤环网或双电缆冗余链路。这意味着即使现场电缆被意外切断，系统也能自动切换到备用路径，整个过程对控制程序来说是完全透明的。这种级别的容错能力（Fault Tolerance）是电力、石油化工等关键行业不可或缺的保护伞。

强大的协议兼容性：作为 800xA 系统的关键接口，LD800HSE ABB 不仅支持标准的 TCP/IP，还能够无缝集成 IEC 61850 等电力行业主流通讯协议。这使得 800xA 系统可以方便地与保护继电器（Protection Relay）和变电站自动化系统进行信息集成（Information Integration），实现了控制和电网信息管理的一体化（Unification）。同时，模块内部强大的处理能力也使得它能够执行报文过滤和流量控制，确保关键的控制报文（Critical Control Messages）能够得到最高优先级的处理。

English Description: The ABB LD800HSE module is a foundational component of the ABB System 800xA architecture, engineered to provide high-speed, robust communication across the control system and enterprise levels. Its designation as a High Speed Ethernet module underscores its capacity to handle the vast data throughput required in large-scale industrial processes with minimal latency. The core technical advantage of the LD800HSE ABB lies in its sophisticated support for media and network redundancy. It enables control stations to utilize dual, independent communication paths (such as redundant Ethernet links), ensuring automatic and bumpless transfer of data transmission in the event of a physical link failure. This fault-tolerant capability is critical for achieving the high availability demanded by mission-critical industries. Furthermore, the LD800HSE ABB acts as an intelligent gateway, effectively managing communication protocols like TCP/IP and specialized industry standards such as IEC 61850. By offering electrically isolated ports and powerful internal processing for network traffic management, the module guarantees signal integrity and prioritizes time-critical control messages, making it the essential backbone for System 800xA’s integrated control and information management strategy.

应用领域

LD800HSE ABB 模块的应用领域非常广泛，几乎覆盖了所有采用 ABB System 800xA DCS 平台的大型工业现场。

首先，在电力能源领域：它是电厂协调控制系统（CCS）、脱硫脱硝系统和变电站自动化（Substation Automation）的核心网络接口。LD800HSE ABB 负责将 AC800M 控制器与操作员站、工程师站和历史数据库（Historian）连接起来，实现对锅炉、汽轮机的实时监控和控制。由于它支持 IEC 61850 协议，也广泛用于变电站的保护和控制系统集成。

其次，在石油和天然气（Oil & Gas）领域：它被用于连接远程的井口控制站、压缩机站或精炼厂的核心控制单元。在这些地理上分散的区域，LD800HSE ABB 的高速和冗余特性确保了数据能够可靠地传输到中央控制室，实现**集中式监控（Centralized Monitoring）和分布式控制（Distributed Control）**的完美结合。

此外，在化工、制药和冶金行业：它作为连接各种 I/O 模块、质量控制系统（Quality Control System, QCS）和企业资源计划（ERP）网络的桥梁。LD800HSE ABB 的高带宽保证了大量生产参数和诊断数据的快速上传，支撑了高级过程控制（Advanced Process Control, APC）和生产优化。

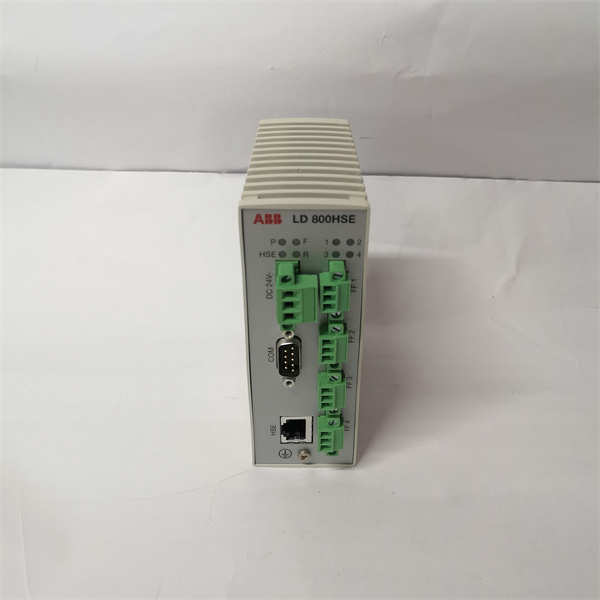

ABB LD800HSE

相关产品

LD800HSE ABB 模块通常与以下 ABB System 800xA 核心组件协同工作：

AC800M 系列控制器：如 PM866、PM891 等。LD800HSE 模块通常插入这些控制器的专用通讯插槽，或通过其背板连接，作为控制器的主要网络接口。

CI854A：System 800xA 的控制网络接口模块，与 LD800HSE 共同负责系统间的通讯。

TP830：System 800xA 的通讯电缆背板，LD800HSE 模块通常安装在这些背板上。

TB842：冗余连接模块，用于支持 LD800HSE 模块进行冗余配置，确保高可用性。

S800 I/O 系列：如 AI830、AO810 等远程 I/O 模块，它们的数据流最终通过 LD800HSE 传输到主控制器或操作站。

安装与维护

安装前准备:在安装或更换 LD800HSE ABB 模块之前，必须严格遵守 DCS 系统的安全规程，切断控制柜电源并进行静电防护。请仔细核对 LD800HSE ABB 的型号和固件版本，确保其与您的 800xA 系统配置文档完全一致。安装时，应确保模块与背板连接器对齐并完全插入，卡扣锁定到位。尤其要注意以太网跳线的选择，必须使用工业级屏蔽双绞线，并确保跳线的两端接地屏蔽层正确连接，这是保证高速通讯抗干扰能力的关键。如果配置冗余链路，请确认双跳线已连接到不同的网络交换机，以实现真正的媒体冗余（Media Redundancy）。

维护建议:作为通讯核心，LD800HSE ABB 的维护重点在于网络连接的健康和环境控制。定期检查模块上的状态指示灯（LED），特别是链路状态和冗余状态指示灯，确保它们指示正常。如果系统诊断报告通讯错误或数据延迟，应首先检查 LD800HSE ABB 的物理接口（RJ45 插座和电缆）是否存在松动、氧化或物理损伤。保持控制柜内部的清洁和适宜的温度（通常低于 50°C），可以有效防止模块因过热或灰尘堆积导致的通讯性能下降或间歇性故障。
