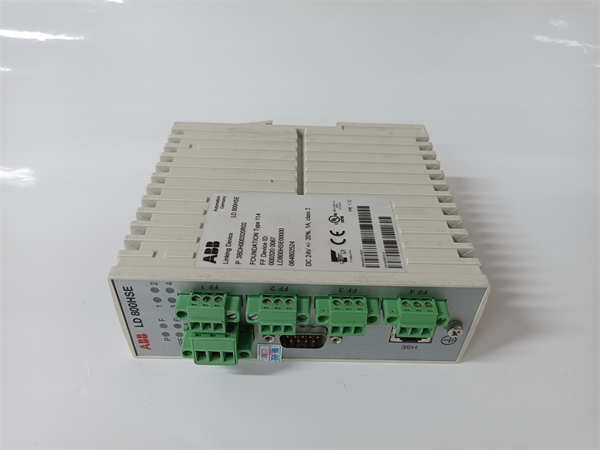

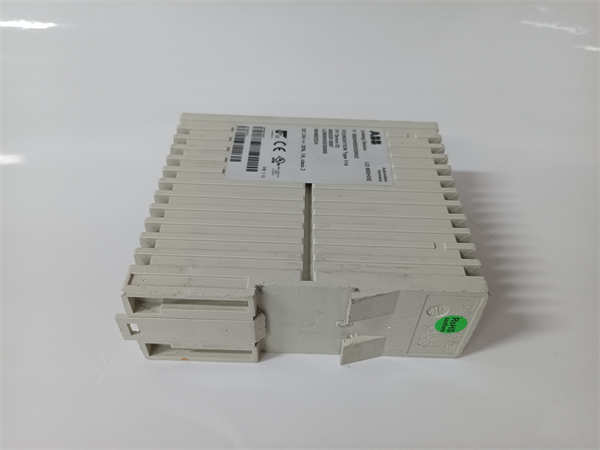

ABB LD800HSE (3BDH000320R02) 链路驱动器 – Infi-90/Symphony Plus 高速网络核心！

描述

LD800HSE 产品概述

兄弟们，咱们聊聊ABB这块LD800HSE (3BDH000320R02)。这玩意儿在ABB的经典DCS系统——无论是早期的Infi-90还是后来的Symphony Plus (Harmony)——中，可不是一块普通的通信卡，它是整个系统实现高速、开放式通信的关键“桥梁”。在大型电厂、钢铁厂或流程工业里，有成百上千个控制回路，海量的实时数据需要在控制器 (Controller) 之间、以及控制器和人机界面 (HMI) 之间流动。传统的专有总线往往会成为瓶颈，而 LD800HSE 就是来解决这个问题的。

LD800HSE 的设计核心在于利用高速以太网 (HSE) 的能力，将控制器专有底板上的数据流封装成标准以太网数据包进行传输。它承担了链路层的驱动和协议转换工作，使系统能够利用成熟、高速的以太网技术，构建一个高效、灵活的控制网络。

更重要的是，这块ABB LD800HSE 模块支持冗余配置。在一个大型DCS系统里，通信链一旦中断，后果不堪设想。通过配置两块 LD800HSE 模块，系统可以实现物理链路和协议层面的双重备份，即使其中一条链路出现故障，另一条链路也能无扰动 (bumpless) 地接管通信任务。所以说，LD800HSE 不仅仅是提供速度，更重要的是提供了工业级的可靠性，它是DCS系统高性能和高可用性的重要保障。

主要特点和优势

LD800HSE 这块链路驱动器模块的价值，就在于它在保证可靠性的前提下，极大地提升了通信速度和吞吐量。

高性能 HSE 驱动能力：LD800HSE 是专门为 ABB 的 Infi-90/Symphony Plus 平台打造，能够完美适配控制器底板的总线时序和数据结构。它以 100 Mbps 的速率将控制数据推送到 HSE 网络上，相比传统低速总线，数据传输能力有了质的飞跃。这种高速传输能力对于现代DCS系统处理大量的报警、事件以及趋势数据至关重要，能有效降低网络延迟 (Network Latency)。

通信冗余，确保数据永不中断：在任何大型关键应用中，通信冗余都是不可或缺的 (Indispensable)。ABB LD800HSE 支持双通道冗余配置，允许用户构建一个物理上双重隔离的网络拓扑 (Network Topology)。在系统内部，LD800HSE 会智能地管理这两条冗余链路，实时监测其健康状态，一旦主链路出现故障（例如网线断裂或交换机故障），它会迅速自动切换到备用链路，整个过程对上层应用是完全透明的，保证了控制回路的连续性 (Continuity)。

增强的系统诊断：作为关键的通信节点，LD800HSE 模块拥有强大的自诊断功能。它能实时监控链路质量、通信错误率和模块自身的状态。通过前面板的LED指示灯以及系统诊断工具，运维人员可以快速定位是物理层面的问题（如网线或接口）还是协议层面的错误。这种可维护性 (Maintainability) 极大地缩短了故障排除时间 (Mean Time To Repair, MTTR)，是保障系统高可用性的重要一环。

English Technical Highlights:

The ABB LD800HSE (3BDH000320R02) Link Driver Module is the backbone communication device for ABB’s large-scale Distributed Control Systems (DCS), including the venerable Infi-90 and modern Symphony Plus platforms. Its primary function is to provide a high-speed interface to the High-Speed Ethernet (HSE) network, crucial for exchanging real-time data between control processors, consoles, and higher-level information systems.

The module is engineered for High Availability through mandatory dual-channel Communication Redundancy. By supporting redundant physical links and intelligent failover logic, the LD800HSE ensures bumpless transfer of control data in the event of a single link or network component failure. Operating at a data rate of 100 Mbps, it dramatically improves the network throughput and reduces the latency that often plagues legacy control systems, making it suitable for modern, data-intensive applications. Furthermore, the LD800HSE provides comprehensive on-board diagnostics, allowing operators to rapidly assess the health of the communication link and the module itself, optimizing system maintenance and minimizing mean time to repair (MTTR). This module is indispensable for maximizing the uptime and performance of critical industrial infrastructure.

应用领域

LD800HSE 模块的应用场景，几乎涵盖了所有采用ABB Infi-90或Symphony Plus系统，且对网络速度和数据量有高要求的大规模流程工业。

电力和能源：在大型火电厂、核电站和可再生能源发电设施中，DCS系统需要实时采集和处理数以万计的温度、压力、流量数据，并与能源管理系统 (Energy Management System, EMS) 进行数据交换。LD800HSE 模块作为连接控制层和监控层的桥梁，保证了控制回路的实时性和操作员站的数据更新速度，对于安全启动、机组负荷调整和紧急停机操作至关重要。

石化、炼油与化工联合体：在这些复杂的工艺流程中，成百上千个控制单元和远程I/O站需要相互协作，数据交换量非常庞大。LD800HSE 构建的高速冗余网络，能够承载海量的实时过程变量、报警和事件日志，确保生产调度和过程优化能够基于最新的、无延迟的数据进行。

水处理和市政基础设施：在大型城市供水、污水处理和轨道交通的控制中心，分散的控制站需要通过高速网络进行集中监控和协调控制。LD800HSE 的高可靠性冗余链路，保证了即使在恶劣的电磁环境下，控制中心也能与远程泵站、阀门组保持不间断的通信，实现对关键基础设施的实时管理。

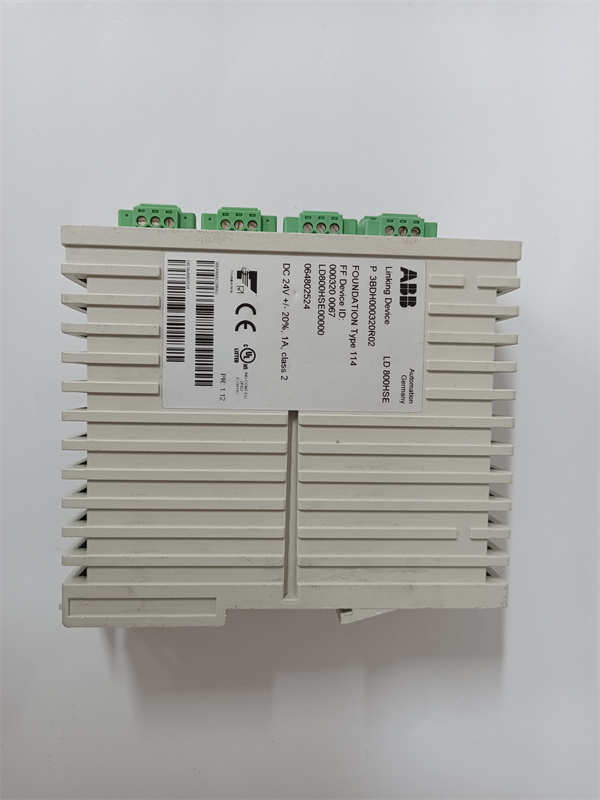

ABB LD800HSE 3BDH000320R02

相关产品

LD800HSE (3BDH000320R02) 链路驱动器模块作为通信核心，需要与以下ABB模块协同工作或用于系统升级：

PCU (Process Control Unit) 模块：例如PM803 或 MC301/MC302 等，这些是DCS系统的核心控制器，LD800HSE 直接插在这些PCU的底板上。

MU800 / IMSET01 / IMSET02：这些是LD800HSE 可能替代或升级的较早期的通信或接口模块，例如多功能单元或更早的链路驱动器。

IMMFP01 / IMDSI14：这些是Infi-90系统中的功能处理模块和数字量输入模块，它们的数据都需要通过LD800HSE 传输到网络。

IMMCI01：DCS系统中的通用通信接口模块，而 LD800HSE 则专注于高速以太网链路。

TP800 / TP801：用于 LD800HSE 的配套底板或终端单元，是模块安装和供电的物理基础。

SW800 / SW801：ABB专用的工业以太网交换机，用于构建 LD800HSE 所连接的冗余HSE控制网络。

安装与维护

安装前准备: 安装 ABB LD800HSE (3BDH000320R02) 模块前，请务必确认底板 (Cabinet Assembly) 已断电，并严格遵循静电防护规程。检查底板上的插槽和连接器是否清洁无损。由于 LD800HSE 模块的通信速率较高，需要使用符合工业标准的CAT5e或CAT6屏蔽网线。如果使用光纤版本，则需确保光纤跳线无污垢，光衰减在允许范围内。将模块平稳插入底板，确保模块前面板的锁扣牢固卡入，以保证稳定的电气和机械连接，这是 LD800HSE 稳定运行的基础。

维护建议: LD800HSE 模块的维护重点在于其冗余通信链路的健康状态。应定期检查前面板的链路状态指示灯，确保两条冗余链路都处于正常活动状态。如果LD800HSE 出现故障，应首先检查外接的网线或光纤连接，排除外部故障。模块通常支持热插拔，但建议在系统允许的情况下，提前告知操作员并做好数据备份。
