ABB LD800HSE (3BDH000320R0101) FOUNDATION Fieldbus 连接设备 – 打通现场与DCS的命脉！

描述

ABB LD800HSE (3BDH000320R0101)：这块FOUNDATION Fieldbus 连接设备，那是工业通信里的“硬通货”！它作为HSE（高速以太网）与多达四个H1现场总线链路之间的网关，实现现场设备与控制系统无缝通信。支持冗余配置，工作温度：0°C至+55°C，防护等级：IP20。它是打通工厂“任督二脉”的关键，确保数据实时、精准传输，保障高可用性。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

ABB LD800HSE (3BDH000320R0101) 产品概述

在现代工业自动化，尤其是大型分布式控制系统（DCS）中，现场设备与上位控制系统之间的数据交互效率和可靠性，直接关系到整个工厂的运行命脉。而 ABB LD800HSE (内部零件号 3BDH000320R0101) 这款 FOUNDATION Fieldbus 连接设备，就是ABB为了解决这个复杂通信问题而专门打造的“利器”。它可不是简单的网关，它是 FOUNDATION Fieldbus 高速以太网 (HSE) 与多达四个 H1 现场总线链路之间的关键桥梁。你想啊，现场那么多智能仪表、阀门、泵等等，它们都跑在 H1 现场总线上，但DCS系统或者管理层网络，大多采用高速以太网。如果没有 ABB LD800HSE 这个“翻译官”和“数据调度员”，这些海量的现场数据就没法高效、实时地上传到控制室，控制指令也没法精确下达到现场设备。

ABB LD800HSE 模块的作用，就像是整个 FOUNDATION Fieldbus 子系统的“中央枢纽”。它负责将 H1 现场总线上的实时过程数据、报警信息、诊断数据等，打包转换成 HSE 网络能够识别和传输的格式，然后快速地发布到 HSE 子网。同时，它也能接收来自上位控制系统（比如 ABB Freelance DCS）的命令，并将其精准地发送给 H1 链路上的设备去执行。更牛的是，ABB LD800HSE 还支持冗余配置，这意味着即使一个设备出问题，另一个也能立即接管，确保通信链路的持续性，最大程度地保障了系统的可用性和可靠性。这块 ABB LD800HSE (3BDH000320R0101) 设备，是实现智能现场设备管理、资产优化以及高效过程控制的关键环节，让你的 FOUNDATION Fieldbus 投资真正物有所值！

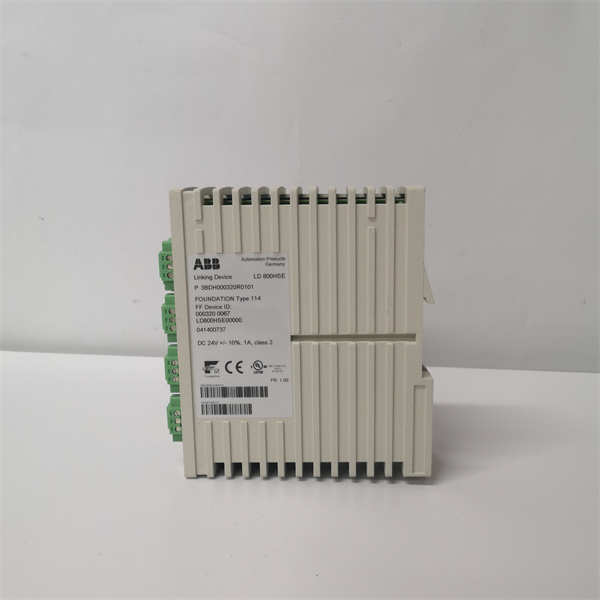

ABB LD800HSE 3BDH000320R0101

ABB LD800HSE (3BDH000320R0101) 技术规格

主要特点和优势

这款 ABB LD800HSE (3BDH000320R0101) FOUNDATION Fieldbus 连接设备，能在工业自动化领域赢得“连接枢纽”的美誉，那可不是吹的，它确实有几把“硬刷子”！

首先，它最大的亮点就是卓越的互操作性与无缝集成 (Excellent Interoperability and Seamless Integration)。作为 FOUNDATION Fieldbus HSE 到 H1 的桥梁，ABB LD800HSE 严格遵循 FOUNDATION Fieldbus 协议标准，确保了与各种符合FF标准的现场设备（Field Devices）以及上层DCS系统（如ABB Freelance）的完美兼容。这意味着无论是新项目还是老系统升级，你都能轻松地将H1设备的数据接入到HSE网络，实现真正的即插即用（Plug-and-Play），大大减少了系统集成的复杂性和调试时间。

其次，是它强大的数据处理和发布能力 (Powerful Data Processing and Publishing Capability)。ABB LD800HSE 不仅仅是简单的数据转发，它能够识别 H1 链路上的设备，并支持系统管理（System Management, SM）和网络管理（Network Management, NM）功能，允许通过 HSE 对 H1 设备进行透明配置和监控。它还能实现过程数据（Process Data）在 H1 链路之间，以及 H1 和 HSE 之间的发布/订阅（Publish/Subscribe）机制，甚至可以将数据从一个 H1 链路重新发布到另一个 H1 链路或 HSE，确保了数据流的灵活性和高效性。

再者，就是它高可用性和冗余支持 (High Availability and Redundancy Support)。对于关键的工业生产过程，通信中断是绝对不能容忍的。ABB LD800HSE 考虑到了这一点，支持冗余配置。这意味着你可以部署两个 ABB LD800HSE 模块，并通过一个独立的冗余链路将它们连接起来，形成一个高可用的系统。当主模块出现故障时，备用模块能立即接管，实现无缝切换（Seamless Switchover），最大程度地保障了通信的连续性，有效降低了因通信故障导致的停机风险和经济损失。

最后，不得不提的是它坚固的工业级设计 (Robust Industrial Design)。LD800HSE 专为严苛的工业环境设计，具备 IP20 防护等级，支持 DIN 导轨安装，并且能够在较宽的温度范围内（0°C 到 +55°C）稳定运行。部分型号甚至具备 G3 级涂层（G3 Coating），提供优异的耐腐蚀性，进一步增强了其在恶劣环境下的可靠性。总而言之，ABB LD800HSE (3BDH000320R0101) 不仅仅是一个连接设备，它是你打造高效、可靠、智能FOUNDATION Fieldbus自动化系统的关键保障！

The ABB LD800HSE (3BDH000320R0101) FOUNDATION Fieldbus Linking Device is a pivotal component in modern industrial automation, celebrated for its robust features and significant advantages. Its primary strength lies in excellent interoperability and seamless integration. As a bridge between FOUNDATION Fieldbus HSE and H1 links, the ABB LD800HSE strictly adheres to FF protocol standards, ensuring perfect compatibility with various FF-compliant field devices and higher-level DCS systems like ABB Freelance. This allows for straightforward integration of H1 device data into the HSE network, offering true plug-and-play functionality that significantly reduces system integration complexity and commissioning time.

Secondly, it boasts powerful data processing and publishing capabilities. The ABB LD800HSE goes beyond simple data forwarding. It identifies devices on H1 links and supports System Management (SM) and Network Management (NM) functions, enabling transparent configuration and monitoring of H1 devices via HSE. Crucially, it supports publish/subscribe mechanisms for process data (Process Data) between H1 links and between H1 and HSE, and can even republish data from one H1 link to another or to HSE, ensuring flexible and efficient data flow.

Furthermore, its high availability and redundancy support are critical for mission-critical industrial processes. The ABB LD800HSE allows for redundant configurations, where two modules can operate in tandem with an independent redundancy link. In the event of a primary module failure, the backup seamlessly takes over, ensuring continuous communication and maximizing system uptime, thereby significantly mitigating the risk of costly production halts due due to communication failures.

Finally, the LD800HSE features a robust industrial design. Engineered for harsh industrial environments, it possesses an IP20 protection rating, supports DIN rail mounting, and operates reliably across a broad temperature range (0°C to +55°C). Certain variants even include a G3 coating (G3 Coating) for superior corrosion resistance, further enhancing its reliability in challenging conditions. In essence, the ABB LD800HSE (3BDH000320R0101) is not merely a linking device; it is a fundamental element for building efficient, reliable, and intelligent FOUNDATION Fieldbus automation systems!

应用领域

这块 ABB LD800HSE (3BDH000320R0101) FOUNDATION Fieldbus 连接设备，在工业现场那可是个“香饽饽”，尤其是在那些对过程控制精度、通信可靠性和系统可用性有极高要求的行业里，它的作用简直是无可替代。

首先，在石油和天然气行业，无论是上游的钻井平台、中游的管道输送站，还是下游的炼油厂，都部署了大量的 FOUNDATION Fieldbus H1 智能仪表，比如流量计、压力变送器、智能阀门定位器等。ABB LD800HSE 就是这些现场智能设备与上层 DCS（如 ABB Freelance 或 800xA 系统）之间的通信桥梁，确保海量过程数据能实时、精准地上传到控制室，实现精细化生产管理和安全监控。

其次，在化工和制药行业，这些行业对生产过程的精度和安全性要求非常高。各种反应釜、储罐的温度、压力、液位控制，以及复杂的批次处理（Batch Processing），都需要 FOUNDATION Fieldbus H1 设备提供准确的数据和执行控制指令。ABB LD800HSE 的高可靠性和冗余功能，保障了这些关键过程的连续性和安全性，避免因通信故障导致的批次报废或安全事故。

再者，在电力行业，比如火力发电厂的锅炉燃烧控制、汽轮机监测，以及水处理厂的自动化系统，FOUNDATION Fieldbus 技术也被广泛应用。ABB LD800HSE 能够将现场 H1 设备的诊断信息、过程参数等集成到电力系统的控制网络中，帮助电厂实现更高效的运行管理、故障预测和维护优化。

此外，在冶金、造纸、水处理等重工业领域，凡是采用 FOUNDATION Fieldbus 技术进行现场设备互联、并且需要与上层以太网DCS系统进行数据交互的，ABB LD800HSE (3BDH000320R0101) 都是不可或缺的关键设备。它就像是工业现场的“智能路由器”，将不同层级的网络完美连接，让数据自由流动，从而实现更高级别的自动化控制和工厂智能化。

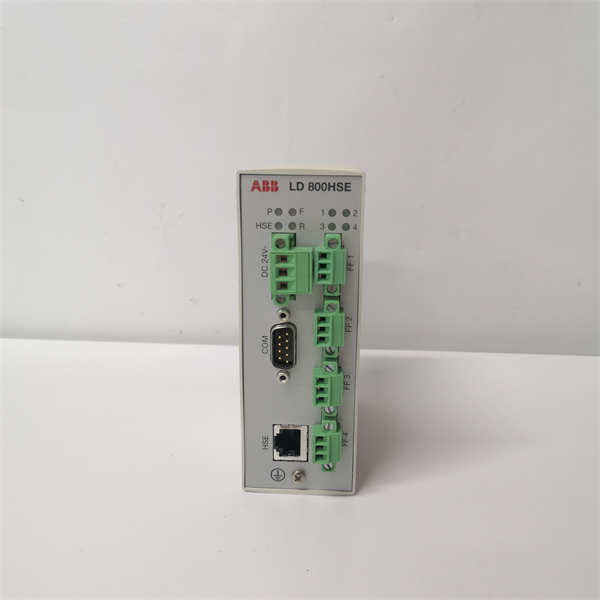

ABB LD800HSE 3BDH000320R0101

相关产品

ABB LD800HSE (3BDH000320R0101) 作为 FOUNDATION Fieldbus 的连接核心，它在整个 ABB 自动化生态系统中扮演着关键角色，自然也有不少“亲戚朋友”需要它配合，或者可以作为它在某些场景下的“替代方案”。

ABB Freelance DCS 控制器：这是 LD800HSE 最常见的搭档，LD800HSE 将现场的 FF H1 数据转换后，直接接入到 Freelance DCS 控制器，实现过程控制和监控。

ABB System 800xA：在更大型的综合自动化系统中，LD800HSE 也可以作为 FOUNDATION Fieldbus 子系统接入 800xA 平台的网关，通过 800xA 的 CI860 等通信接口模块进行集成。

ABB FF H1 现场设备：这是 LD800HSE 连接的“下层”设备，包括各种 FF H1 协议的流量计、压力变送器、温度传感器、阀门定位器等智能仪表。例如 ABB 266CRH 系列压力变送器。

ABB FOUNDATION Fieldbus H1 电源和隔离器：H1 链路需要独立的电源供电，并且通常需要隔离器来增强电气保护，这些都是 LD800HSE 正常运行的配套设施。

ABB PROFIBUS DP 网关 (如 CI854A)：虽然协议不同，但如果现场有大量 PROFIBUS DP 设备，那么就需要 PROFIBUS 网关来连接，功能上与 LD800HSE 异曲同工，只是针对不同总线协议。

ABB FI830 Fieldbus Interface Module：在一些老的 ABB 系统中，可能会有其他的 Fieldbus 接口模块，功能类似，但 LD800HSE 针对 FOUNDATION Fieldbus HSE 协议做了优化。

ABB Redundancy Link Cable (0.5m)：如果需要实现 LD800HSE 的冗余功能，这条专用的冗余链路电缆是必不可少的。

这些产品共同构建了 ABB 在工业现场总线和DCS领域提供完整解决方案的能力，而 ABB LD800HSE (3BDH000320R0101) 则在其中扮演着 FOUNDATION Fieldbus 网络高效互联的关键角色。

安装与维护

安装前准备: 安装 ABB LD800HSE (3BDH000320R0101) 之前，第一要务是确保所有相关设备电源已完全切断，并确认现场总线和以太网电缆没有带电，这是最基本的安全要求，容不得半点马虎。仔细查阅ABB官方提供的安装手册，了解 LD800HSE 的DIN导轨安装要求、接线图和环境规范。确认安装位置清洁干燥，无腐蚀性气体，并有足够的空间保证散热。检查 LD800HSE 模块及其所有接口（包括H1端子和以太网RJ45端口）是否有物理损伤，引脚是否完好无损。特别要注意 FOUNDATION Fieldbus H1 链路的物理层规范，确保总线电缆、终端电阻和供电单元都符合 FOUNDATION Fieldbus 基金会的标准，这是保证H1通信质量的基础。如果计划采用冗余配置，冗余链路电缆也要事先准备好并检查无误。

维护建议: 对 ABB LD800HSE (3BDH000320R0101) 的日常维护主要集中在环境监控和通信状态检查。定期检查控制柜内的温度和湿度，确保它们始终在产品允许的工作范围内，高温或高湿环境会显著缩短模块寿命。观察 LD800HSE 模块上的指示灯状态，这些指示灯会显示电源、HSE连接状态、H1链路活动以及潜在的故障（如通信错误）。如果发现异常指示，应立即排查相关电缆、终端电阻或H1现场设备的问题。保持模块表面清洁，避免灰尘堆积影响散热，但切勿使用任何腐蚀性清洁剂。定期检查所有电缆连接的牢固性，特别是H1现场总线电缆，避免因松动或破损导致间歇性通信故障。可以利用 FOUNDATION Fieldbus 的诊断工具定期扫描H1和HSE网络，检查网络健康状况、设备状态和通信质量，进行预防性维护。任何时候需要更换 LD800HSE 模块，务必遵循ABB提供的更换流程，确保安全并正确地执行热插拔（如果支持）或断电操作，避免对系统造成进一步影响。
