ABB KVC758A124 | 可编程嵌入式控制器底板 | 用于MMC/HVDC/STATCOM系统的高可靠性平台

描述

关键技术规格

• 产品型号: KVC758A124
• 制造商: ABB
• 所属系统: AC 800PEC（基于AC 800M架构的高性能嵌入式控制平台）
• 功能类型: 控制器背板（Backplane for AC 800PEC rack）
• 插槽配置: 支持最多 8 个模块槽位，包括 CPU（如 PM866-PEC）、高速DI/DO/AI/AO、光纤通信（如 KVC737A101）等专用卡件
• 总线架构: 高速并行背板总线 + 专用实时通信通道，支持微秒级I/O刷新
• 供电输入: +24 VDC 冗余电源输入（通常由 KVC757A1xx 电源模块提供）
• 安装方式: 安装于 19″ 标准机架（如 KVC759A1xx），支持前/后出线，适用于严苛工业环境
• 适用领域: 模块化多电平换流器（MMC）、高压直流输电（HVDC Light®）、动态无功补偿（STATCOM）、中压传动（ACS1000/6000）
• 认证标准: CE, IEC 61010-1, IEC 61800-5-2（功能安全相关应用）

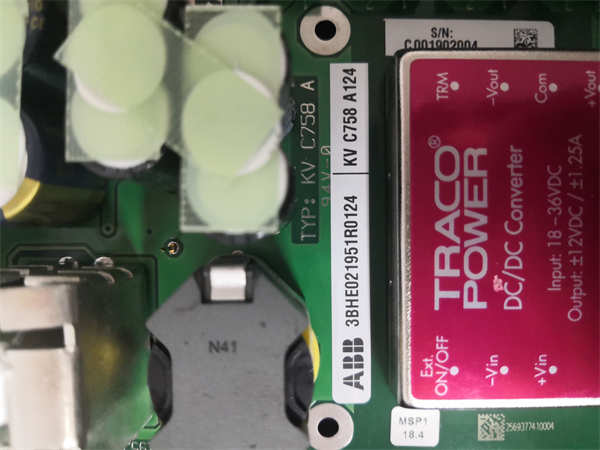

KVC758A124 3BHE021951R1024

功能定位与应用场景分析

ABB KVC758A124（物料号 3BHE021951R1024）是 AC 800PEC 控制系统中的结构性核心组件，作为高性能嵌入式控制器的物理与电气基础平台，专为电力电子领域的纳秒至微秒级实时控制需求而设计。它并非独立功能模块，而是整个阀控或传动控制站的“骨架”——承载高速数字量输出（用于IGBT触发）、模拟量反馈采集（如直流电压、电流）及光纤通信（用于子模块状态交互）。该底板解决了在柔性输电与大功率变频系统中“如何实现确定性、低抖动、高通道密度的本地闭环控制”的关键技术挑战。

典型应用场景包括：

• 场景一：用于±320 kV HVDC Light® 海上风电并网换流站，作为阀基控制器（VBC）的底板，连接数百个光纤驱动卡，实现MMC子模块的精确同步开关。
• 场景二：部署于钢厂轧机主传动系统（ACS6000），作为中压变频器的控制核心底板，协调整流与逆变单元的PWM信号生成与故障快速响应。
• 场景三：作为已投运10年以上的STATCOM或早期HVDC装置的关键备件，用于重建局部控制站，避免因背板老化导致接触不良、通信中断或I/O延迟超标，满足电网对动态无功响应时间的强制要求。

质量标准与测试流程

在电力电子控制系统中，背板的信号完整性直接决定IGBT开关时序精度，任何抖动或延迟都可能引发环流或过压。因此，我们对 KVC758A124 执行极端严苛的结构与电气验证：

• 外观与清洁：所有单元均进行高倍显微镜检查，确认无 PCB 分层、金手指氧化、连接器针脚弯曲或电迁移痕迹；使用无离子清洗工艺清除助焊剂残留，并进行防潮处理。
• 上机实测：底板将被安装到标准 AC 800PEC 测试机架，配齐 PM866-PEC CPU、KVC737A101 光纤卡及高速I/O模块，加载真实 HVDC 或 STATCOM 控制程序，在 Control Builder M PEC 环境中进行不少于 72 小时的连续运行与脉冲压力测试。
• 功能诊断：使用示波器（≥1 GHz 带宽）测量背板关键信号线的上升时间、串扰与抖动；通过 ABB 工具软件监控槽位识别状态、供电电压纹波（< 30 mVpp）及通信误码率；模拟单电源故障，验证冗余切换无扰动。
• 质保承诺：仅通过全部电气完整性、时序稳定性与系统识别测试的 KVC758A124 方可出库，并提供12个月质保，覆盖背板走线阻抗匹配、去耦网络、连接器及电源分配电路的早期失效。

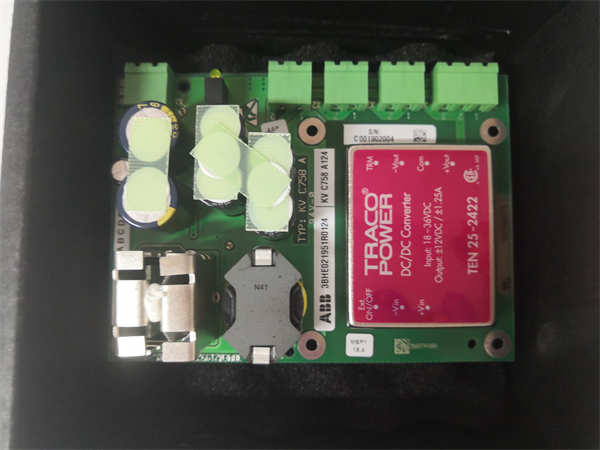

KVC758A124 3BHE021951R1024

兼容性与升级路径 (技术支持)

为确保 KVC758A124 (3BHE021951R1024) 100% 适用于您的 AC 800PEC 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 AC 800PEC 项目基于 R430 或更高版本 Control Builder M；早期版本可能使用不同背板引脚定义（如 KVC758A123），不可混用。
• 配套组件：必须与 ABB 指定的 AC 800PEC 电源模块（如 KVC757A101）、CPU（PM866-PEC）及高速I/O卡配合使用；非PEC系列模块插入可能导致系统无法启动。
• 替代关系：KVC758A124 是 H1024 版本，后续无直接功能升级型号；若系统已迁移至 ABB Ability™ 或新一代 eMine/eStorage 架构，则需采用全新控制平台，不可复用此底板。
