ABB KUC755AE105 MACH 3主控板 – 高压输电系统的“定海神针”

描述

ABB KUC755AE105 3BHB005243R0105 产品概述

ABB的KUC755AE105，全型号是3BHB005243R0105，这块板卡在电力电子控制领域，绝对算得上是**“顶流”。它属于ABB MACH 2/3系列控制平台的核心数字控制单元。在动辄几百兆瓦甚至上千兆瓦的高压直流输电系统或静止无功补偿器（STATCOM）等FACTS设备中，KUC755AE105就是那个“中央司令部”。它的定位是高速、高可靠性的主处理器**，负责执行所有复杂的控制算法、保护逻辑和顺序控制。

想象一下，输电系统每秒需要进行数十万次的开关动作和电压电流采样，一旦控制滞后哪怕微秒，都可能导致电网不稳定甚至保护跳闸。ABB KUC755AE105 3BHB005243R0105就是为了解决这个难题而生的。它利用其内置的高性能数字信号处理器 (DSP)，能够以惊人的速度完成复杂的瞬时值（Instantaneous Value）计算和快速傅里叶变换（FFT）分析，确保换流阀的晶闸管（Thyristor）或IGBT开关能够在精确的时刻触发。这不仅保证了电能的高效传输，更保证了电网的安全和稳定运行。简单来说，这是为国家级电网安全提供保障的“国之重器”。

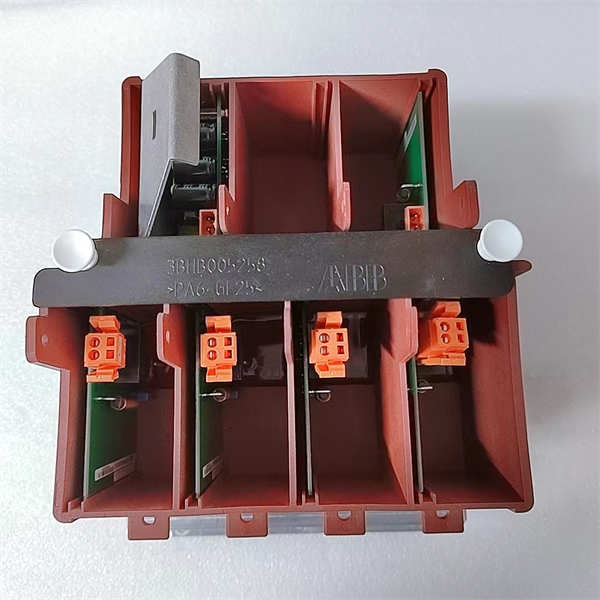

KUC755AE105 3BHB005243R0105 ABB

主要特点和优势

老实讲，KUC755AE105 3BHB005243R0105的特点，就是围绕着“快、准、稳”这三个字展开的，因为在电力电子里，差一点点都不行。

超高的实时处理能力： 这块ABB KUC755AE105板卡的核心优势在于它采用了专门针对高速控制优化的DSP芯片。与传统的工业PLC相比，它能提供微秒级（Microsecond）甚至纳秒级（Nanosecond）的控制周期，这对于高压换流器的快速保护和锁相环（Phase-Locked Loop, PLL）的精确跟踪至关重要。这种速度意味着在电网故障发生时，系统能在极短时间内做出反应，避免故障扩大 。

无与伦比的电气隔离： 在HVDC或FACTS系统里，控制板卡往往距离高压设备非常近，电磁干扰（Electromagnetic Compatibility, EMC）是致命的。ABB KUC755AE105 3BHB005243R0105大量使用光纤接口（Fiber Optic Interface）进行信号输入和输出，特别是与高压侧的阀控单元（Valve Control Unit）通信。光纤通信不仅速度快、带宽高，最重要的是实现了完全的电气隔离（Galvanic Isolation），彻底隔绝了高压环境下的强电磁干扰，确保了控制信号的纯净和可靠。

强劲的冗余支持设计： 考虑到HVDC/FACTS系统必须保证极高的可用性（Availability），KUC755AE105在设计之初就考虑了全系统冗余的需求。它可以配置成主/备（Master/Standby）模式，实现无扰动切换（Bump-less Transfer）。当主控单元出现故障时，备用单元能瞬时接管控制权，保证电力系统不间断运行。这种高可靠性（High Reliability）和内置冗余（Inherent Redundancy）的设计，是其在关键电力基础设施中被广泛采用的根本原因。它使用的专用实时操作系统（Real-Time Operating System, RTOS）也为这种稳定性提供了软件层面的保证。

The ABB KUC755AE105 3BHB005243R0105 module is a cornerstone in ABB’s sophisticated MACH control platform, engineered for high-voltage power transmission systems. Its core technological advantage lies in its Ultra-High Speed Digital Signal Processing (DSP) capability. This module is designed to execute complex, time-critical control algorithms—such as those required for commutation control in HVDC converters—with nanosecond-level precision. This deterministic performance is non-negotiable for maintaining grid stability and power quality. Critically, the KUC755AE105 leverages extensive fiber-optic communication for all vital data exchanges with high-voltage components, providing absolute electrical isolation against severe electromagnetic interference (EMI) and high-potential surges prevalent in substations. This guarantees signal integrity and operational safety. Furthermore, the architecture inherently supports seamless redundancy configuration, allowing the module to be deployed in mission-critical applications where continuous operation (24/7 Availability) is mandated. The robust industrial-grade hardware and specialized real-time operating environment ensure that the ABB KUC755AE105 3BHB005243R0105 delivers unmatched control accuracy and system resilience in the world’s most demanding power applications.

应用领域

KUC755AE105 3BHB005243R0105的应用领域，非常聚焦，就是电力系统里最核心、最复杂、技术含量最高的那部分。

高压直流输电（HVDC）系统： 这是它的主战场。无论是特高压直流输电项目中的换流站，还是柔性直流输电（VSC-HVDC）的控制中心，都需要像ABB KUC755AE105这样具备高速、精确控制能力的板卡来驱动换流阀。它负责功率指令跟踪、直流电压控制、系统故障保护等所有核心功能。

柔性交流输电系统（FACTS）： 特别是静止同步补偿器（STATCOM）和静止无功发生器（SVC）。这些设备用于快速调节电网的无功功率和电压，是提高电网暂态稳定性（Transient Stability）的利器。ABB KUC755AE105 3BHB005243R0105在这里充当快速控制器，执行复杂的脉宽调制（PWM）和谐波滤波算法。

电能质量控制和大规模新能源并网： 随着风电、光伏等新能源的大规模接入电网，对电网稳定性和电能质量带来了巨大挑战。KUC755AE105可以用于开发定制化的电能质量控制器，通过快速响应来抑制谐波、补偿无功，确保清洁能源能够平稳、安全地并入大电网。一句话，只要是需要高速电力电子元件控制，KUC755AE105就是不可替代的核心。

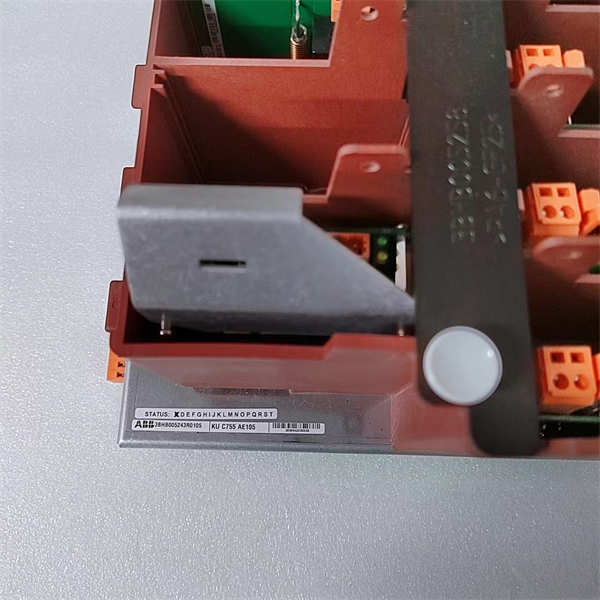

KUC755AE105 3BHB005243R0105 ABB

相关产品

KUC755AE105 3BHB005243R0105通常与以下这些ABB MACH系列或相关的高压控制组件配合使用：

KUC755AE106：可能是 KUC755AE105 的后续升级版本或具有微小配置差异的型号，通常可作为替代。

KUS752AE101：可能是与主控单元 KUC755AE105 配合使用的I/O接口或通信扩展板。

KUM750AE101：MACH系列中的人机接口（HMI）或操作员站模块，用于监控系统状态。

KEM750AE101：MACH系统背板或机架，用于固定和连接 KUC755AE105 等控制板卡。

PPD113 或 PPD121 (AC800PEC系列)：虽然系列不同，但在某些电力控制子系统中，也可能使用这些高可靠性I/O模块配合 KUC755AE105 采集现场数据。

3BHB005243R0001：可能是 KUC755AE105 的早期版本或基础型号，3BHB005243R0105 是其特定固件或硬件修订版。

3BHB005243R0106：类似于AE106版本，是KUC755AE105的兄弟型号或升级型号。

安装与维护

安装前准备：在安装 ABB KUC755AE105 3BHB005243R0105 模块之前，必须确保控制柜的供电电源已隔离，并且ESD（静电释放）防护措施做到位，这是对这种高精度板卡的基本尊重。检查专用的MACH系列机架和背板连接器，确保没有灰尘或变形。这块板卡非常依赖光纤通信，因此需要仔细检查光纤接口（Optical Ports）的清洁度，任何灰尘或污垢都会影响通信质量。安装时，应轻柔地插入指定插槽，并确保锁定到位，因为它与背板的连接至关重要。最后，再次核对系统的接地（Grounding）和屏蔽（Shielding）情况，确保它能有效抵御高压环境下的电磁干扰。

维护建议：对 KUC755AE105 这种核心电力电子控制板卡的维护，重点在于环境的恒定性和系统的诊断。务必保持控制柜内温度和湿度的恒定，避免大幅波动，这是延长板卡寿命的关键。定期检查所有光纤跳线，确保它们没有弯曲过度或损坏，光纤的低损耗是保证通信可靠性的核心。如果系统出现异常，首先要查看 ABB KUC755AE105 3BHB005243R0105 上的诊断LED指示灯，它们会提供最直接的故障信息。
