ABB KSD211B 冗余通信板 – 发电机组安全运行保障，专业技术支持！

描述

ABB KSD211B：这块高性能冗余光纤接口板卡，是ABB UNITROL 6000 励磁系统的“黄金组件”！它专为实现AVR控制器间的冗余高速通信设计，确保系统故障切换平稳无扰。核心功能：光纤信号隔离与冗余处理，接口类型：多路光纤端口，应用领域：大型发电机自动电压调节（AVR）系统。专治各种电网波动和系统冗余难题。

KSD211B ABB 产品概述

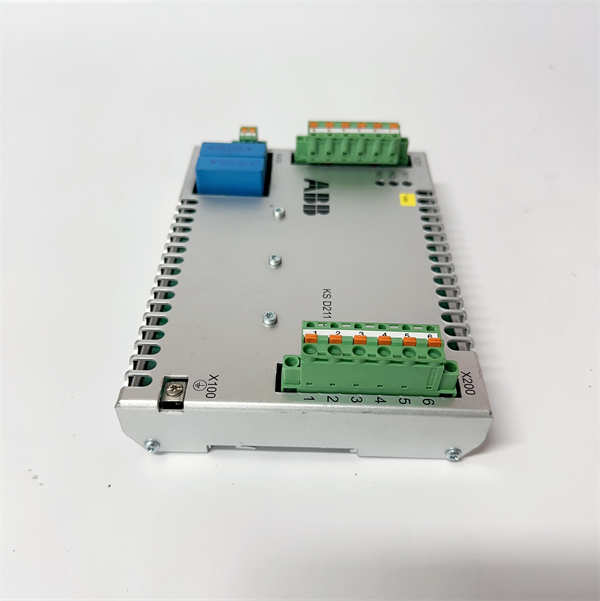

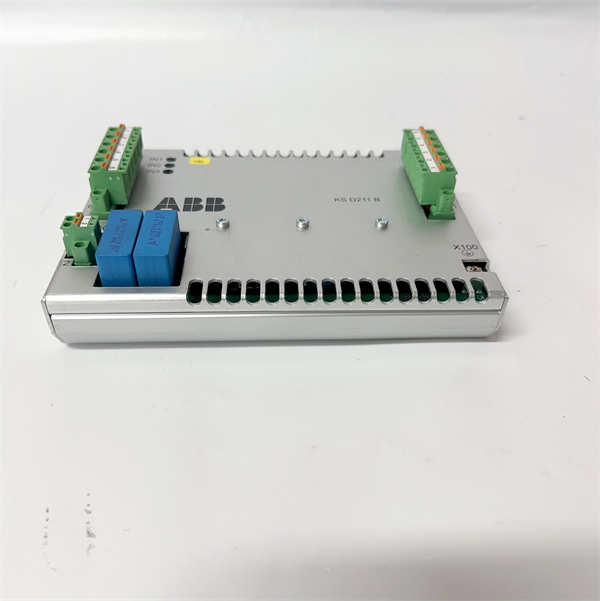

咱们这次看的是 ABB KSD211B 模块，它在ABB的电力自动化产品线中，特别是在UNITROL 6000系列自动电压调节器（AVR）和励磁系统中，地位非同一般。物料号 3BHE022455R1101 进一步明确了它的身份，这是一款专用于处理系统内部高速、冗余数字通信的核心板卡。KSD211B ABB 的主要职责是作为主控制器和冗余控制器之间、或者控制器与高性能I/O子系统之间的光纤通信桥梁。

在大型发电机组中，励磁系统的可靠性是电网稳定（Grid Stability）的生命线。UNITROL 6000 系统通常采用双重甚至三重冗余配置，以保证在任何单点故障下系统都能无扰动切换。而 ABB KSD211B 就是实现这种无扰动切换（Bumpless Transfer）的关键所在。它通过光纤介质，以极高的速率同步传输关键数据、状态信息和控制命令，确保主备控制器的数据完全一致，为故障时的平滑切换提供了坚实的基础。它的核心价值在于，在高压、强干扰的发电厂环境中，提供了一条抗干扰能力极强、传输速度极快的隔离通信路径。可以说，要实现UNITROL 6000系统承诺的超高可用性，这块 KSD211B ABB 模块是绝对不能含糊的“大脑连接器”。

KSD211B 3BHE022455R1101 ABB

KSD211B ABB 技术规格

主要特点和优势

老实说，ABB KSD211B 最大的卖点就是那四个字：极致冗余。在电力系统里，任何一个瞬间的中断都可能带来天文数字的损失，所以，设计冗余不是选配，而是强制要求。

无与伦比的冗余机制：KSD211B ABB 专为冗余系统设计，它能够管理主备处理器之间的数据同步和状态交换。它采用高速、并行的光纤通道，确保两个控制器的数据镜像（Data Mirroring）实时同步，这对于实现AVR系统的热备切换（Hot Standby Switching）至关重要。一旦主控制器发生故障，备用控制器可以在毫秒级的时间内接管控制权，整个过程对发电机组的运行无任何可察觉的影响，这在行业内是顶级的系统可用性（System Availability）指标。

光纤隔离，超强抗扰：和所有高端电力电子接口一样，KSD211B ABB 采用光纤连接，彻底实现了电气隔离（Galvanic Isolation），有效抵抗了电力系统现场的高频噪声和瞬态过电压。光纤通信不仅速度快，而且电磁兼容性（Electromagnetic Compatibility, EMC）极强，确保了在发电机并网、故障切除等复杂动态过程中，控制信号不会受到干扰而导致误操作。此外，KSD211B ABB 还集成了光链路诊断功能，能够实时监测光纤连接的质量，一旦光功率衰减过多，它会提前发出警告，这让维护人员能够进行预测性维护（Predictive Maintenance），把故障扼杀在摇篮里。这种高可靠性、高冗余和强抗扰的设计，就是它能成为UNITROL 6000系统核心的原因，绝不是浪得虚名。

English Description: Core Features and Benefits

The ABB KSD211B module is a high-performance, critical component in the UNITROL 6000 Automatic Voltage Regulator (AVR) platform, specifically engineered for mission-critical power generation applications. Its defining feature is its role in facilitating redundant, high-speed fiber optic communication between the system’s primary and backup controller units. This module ensures the rigorous data synchronization necessary for hot standby operation, allowing for seamless, bumpless transfer of control authority in the event of a primary processor failure. This capability is paramount for achieving the extreme levels of system reliability and availability demanded by modern power plants.

Technically, the KSD211B ABB utilizes fiber optic technology to provide complete electrical isolation for the communication link, effectively immunizing the control signals from the severe electromagnetic interference (EMI) and transient surges inherent in high-power electrical environments. This ensures data integrity and prevents erroneous control actions. Furthermore, its high-bandwidth communication facilitates real-time data exchange, a vital element for sophisticated AVR control algorithms and for maintaining grid stability during dynamic events. The integration of optical link diagnostics allows for continuous monitoring of the communication health, supporting predictive maintenance and significantly lowering the risk of unplanned outages. The KSD211B ABB is the technological bedrock for the UNITROL 6000’s promise of uninterrupted, highly precise excitation control.

应用领域

KSD211B ABB 模块的应用场景高度聚焦，它就是为大型同步发电机组和同步补偿机量身定做的。

最主要的领域，就是各种电力发电厂：

火电厂和燃气电厂：用于主发电机和励磁机的UNITROL 6000励磁柜中，确保机组在不同负荷和电网条件下，能够精确调节输出电压和无功功率，这直接影响电能质量。

水电站：应用于水轮发电机组的励磁系统，特别是那些需要快速响应水负荷变化和频繁启动/停机的场合，KSD211B ABB 的高速通信保证了控制的敏捷性。

核电站：这里的可靠性要求是最高的，KSD211B ABB 提供的冗余通信是核电厂励磁系统符合安全和可靠性标准的基石。

除了传统发电，它也用在电力传输领域中的同步补偿机和某些特定的柔性交流输电系统（FACTS）设备中，这些设备同样需要高精度、高可靠性的励磁控制来辅助电网稳定。简单来说，只要是依赖ABB UNITROL 6000系统来管理励磁，并要求系统可用性达到99.99%以上的核心电力资产，都离不开 KSD211B ABB 这个关键的冗余通信模块。

相关产品

KSD211B ABB 是 UNITROL 6000 平台中的通信核心，通常与以下关键模块协同工作：

ABB SDCS-IOB-8：UNITROL 6000 系统中的通用I/O扩展板。KSD211B ABB 负责处理器通信，而SDCS-IOB-8则负责与现场传感器和执行机构的接口。

ABB SDCS-CON-4：UNITROL 6000 的主控板（Controller Board）。KSD211B ABB 作为其配套的通信子板或功能扩展板，两者是实现励磁控制功能的“黄金搭档”。

ABB SDCS-PIN-6：脉冲接口板（Pulse Interface Board）。负责将主控板计算出的触发信号，通过光纤传送到晶闸管或IGBT功率单元，与 KSD211B ABB 处于同一光纤通信网络中。

ABB GFD563 系列：同为ABB的光纤数字接口板，但可能用于不同的励磁或驱动平台，与 KSD211B ABB 在功能上相似，但型号和系统兼容性不同。

ABB TME6000 系列：整个 UNITROL 6000 励磁系统机柜的型号，KSD211B ABB 就插装在这个机柜内部。

KSD211B 3BHE022455R1101 ABB

安装与维护

安装前准备：在安装或更换 KSD211B ABB 模块时，安全是第一位的。必须严格遵循发电机组的安全操作规程，切断励磁柜的控制电源和励磁电源，并进行必要的放电和安全隔离措施。仔细核对 KSD211B ABB 的物料号 3BHE022455R1101，确保与系统文件匹配，特别是版本号不能出错。在插入模块之前，必须检查插槽和模块的连接器，确保清洁、干燥、无变形。KSD211B ABB 上的光纤接口极易受到灰尘污染，因此在连接光纤跳线前，必须使用专用清洁工具彻底清理接口。

维护建议：由于 KSD211B ABB 是冗余通信的核心，它的运行状态至关重要。维护的重点在于环境控制和光路健康。保持励磁柜内部的清洁，确保冷却风扇工作正常，避免灰尘积聚和过热。定期检查 KSD211B ABB 模块的诊断LED指示灯，确认光链路状态是否正常。
