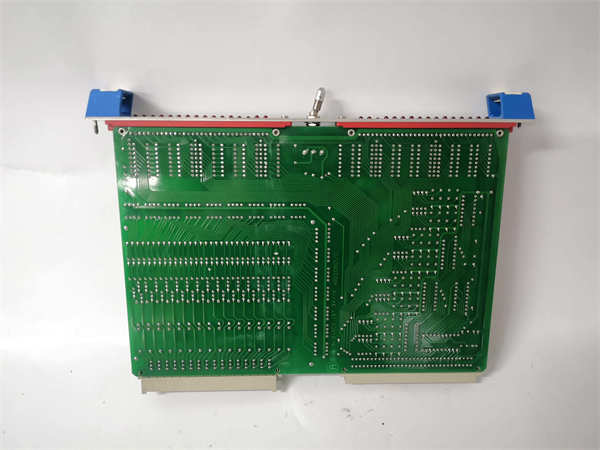

ABB IDPG 940128102 光纤接口卡 – 高压变频信号隔离

描述

ABB IDPG 940128102 模块（或称接口卡/控制板）通常隶属于ABB中高压变频器、保护继电器或变流器系统，主要功能是提供光纤隔离的输入/输出接口。它负责在高压主回路与低压控制系统之间建立安全、高速、抗干扰的通信链路，确保指令和状态反馈信号的可靠性。其设计核心在于电磁兼容性（EMC）和高绝缘强度，有效防止高压侧瞬态干扰影响控制电路。核心参数：信号隔离：光纤；工作电压：低压控制信号（如24V DC）；应用环境：高干扰工业现场。

ABB IDPG 940128102 产品概述

ABB IDPG 940128102 模块不是一个独立的、可以单独完成复杂逻辑控制的设备，而是一块高度专业化的接口与保护电路板。在ABB中高压变频器（如ACS系列）或电力系统保护装置中，ABB IDPG 940128102 扮演着“信息中转站和安全隔离墙”的角色。

电力电子设备的主回路运行在 kV 甚至更高电压下，而控制核心（如微处理器）仅运行在低压 DC 状态。ABB IDPG 940128102 正是弥补这一巨大电压鸿沟的关键。它将来自高压传感器或执行机构的电信号，通过光纤（Fiber Optic）等高绝缘介质转换为光信号进行传输，再将控制核心的光信号指令转换为电信号，去驱动门极单元或继电器。这种光电隔离方式彻底切断了高压瞬态干扰通过电缆传导至敏感控制电路的路径，从而极大地提高了整个系统的抗干扰能力（Anti-Interference Capability）和运行稳定性。

在许多老一代的ABB驱动和保护系统中，ABB IDPG 940128102 承担着数字量和模拟量信号的采集、预处理以及安全输出功能。它的设计充分考虑了工业现场的恶劣环境，从元件选择到PCB布局，都遵循了最高标准的电磁兼容性（EMC）要求，以确保在电弧、开关浪涌和地电位漂移等复杂工况下，数据传输的零误码率和设备的长期可靠性。

ABB IDPG 940128102

ABB IDPG 940128102 技术规格

主要特点和优势

IDPG 940128102 这块板子，虽然看起来只是个接口，但在高压自动化领域，它可算是“内功深厚”。它的特点和优势，全都围绕着一个核心：安全与可靠。

极致的光电隔离，斩断干扰源：

ABB IDPG 940128102 采用了光纤通信技术，彻底将高压侧的功率电路与低压侧的控制电路进行了物理隔离。在高压开关、大型电机启动、或电网故障产生的瞬态电压（Transient Voltage）和电磁干扰（Electromagnetic Interference, EMI）面前，传统的铜缆连接形同虚设，而 IDPG 940128102 则能确保控制信号的传输通道像“深海光缆”一样纯净无噪。这对于保障微处理器（Microprocessor）等敏感元件的稳定运行至关重要。

高鲁棒性设计，工业环境的生存专家：

这块板卡在设计之初就考虑了最恶劣的工业现场，不仅是电气干扰，还包括温度、湿度和振动。它采用多层PCB设计和高品质元件，确保在宽温度范围（Wide Temperature Range）内稳定工作。其高绝缘强度（High Dielectric Strength）意味着它能承受远超额定电压的瞬时冲击，极大地提升了整个变流器的电气鲁棒性（Electrical Robustness）。

信号高速与高精度：

作为高压变频器或保护继电器的一部分，ABB IDPG 940128102 不仅要安全，还必须快速。它具备高速数据采集和传输能力，确保控制系统能够以毫秒甚至微秒级的速率获取主回路的状态信息，比如故障电流、电压瞬变等。对于保护继电器来说，这种快速、精确的信号反馈是实现快速跳闸（Fast Tripping）和保护昂贵资产的关键。

与ABB系统无缝集成：

作为ABB的物料号，IDPG 940128102 是为ABB的特定驱动平台和保护设备量身定制的。这意味着它在硬件接口、软件协议和故障诊断机制上，都能与ABB的主控板卡、门极驱动单元（Gate Unit）实现即插即用（Plug-and-Play）的无缝集成。这大大简化了系统集成和故障替换的难度。

Core Technical Features and Advantages (English)

The ABB IDPG 940128102 module is a dedicated, high-integrity interface card crucial for safe signal transmission within ABB’s high-voltage power electronics and protective relay systems. Its paramount advantage is the implementation of fiber optic isolation, which creates a complete galvanic separation (Galvanic Separation) between the low-voltage control circuitry and the inherently noisy, high-voltage power stages. This is essential for achieving superior Electromagnetic Compatibility (EMC), preventing transient surges and common-mode noise from corrupting delicate digital and analog signals.

Designed for uncompromising performance, the IDPG 940128102 offers both high-speed data acquisition and dependable control signal output. Its high-reliability architecture ensures that critical fault detection signals—like those indicating an overcurrent or short-circuit—are transmitted instantly and without error to the main control unit, enabling swift system protection actions (System Protection).

Furthermore, as an integral part of ABB’s ecosystem, the IDPG 940128102 adheres to a rugged industrial standard, allowing it to maintain operational stability across a broad temperature range and in environments subject to high vibration and electrical stress. This robust design guarantees the long-term reliability (Long-Term Reliability) necessary for mission-critical applications where equipment downtime is simply not an option.

应用领域

ABB IDPG 940128102 这类光纤隔离接口模块，主要活跃在高电压、高功率、高可靠性要求的工业领域。

中高压变频器 (Medium Voltage Drives)： 在驱动大型电机、泵和压缩机的变频器中，IDPG 940128102 负责将主控CPU板的数字开关指令（如PWM脉冲）安全、准确地传输给IGBT或IGCT门极驱动单元，同时接收来自电压/电流传感器的高压侧反馈信号，确保速度和转矩控制的实时性和精度。

电力系统保护继电器和自动化： 在发电厂、变电站等电力系统中，保护继电器需要快速、准确地感知电力线上的故障（如短路、接地）。ABB IDPG 940128102 可作为高压互感器输出与继电器核心逻辑板之间的隔离接口，有效隔离高压瞬态干扰，保障继电器在最恶劣故障瞬间的可靠动作。

高压大电流试验台： 在测试大型电力设备或特种变流器时，需要对高压大电流进行测量和控制。IDPG 940128102 为这些测量设备提供了安全可靠的隔离通道，保护操作人员和低压测试设备免受高压冲击。

轨道交通牵引系统： 高速列车的牵引变流器功率巨大，对控制信号的抗干扰性要求极高。ABB IDPG 940128102 能够保障列车在复杂电磁环境（如接触网电弧）下，牵引控制系统依然能够稳定、精准地工作。

ABB IDPG 940128102

相关产品

ABB IDPG 940128102 作为接口卡，其相关产品通常是它所配套的主控板、驱动板或同系列接口卡。

3BSExxxxxx 系列主控板：ABB AC800M或特定驱动平台的主控制器，为 IDPG 940128102 提供控制指令。

GVCxxxxxx 系列门极驱动单元：IGCT或IGBT模块的驱动单元，IDPG 940128102 与其进行光纤通信。

PPC907BE 或类似处理器卡：变频器内部的电源控制处理器卡，与 IDPG 940128102 协同工作。

IDPG 940128103：可能是 IDPG 940128102 的同系列但略有功能差异或更高版本的接口卡。

5SHY 3545L0016：高压IGCT功率模块，其驱动信号的传输依赖 IDPG 940128102 及其配套系统。

3BHB021297R0002：可能是另一款常见的ABB高压隔离接口板或光纤收发器。
