ABB ICSE08B5 模拟量输入模块 – Procontic CS31 核心备件

描述

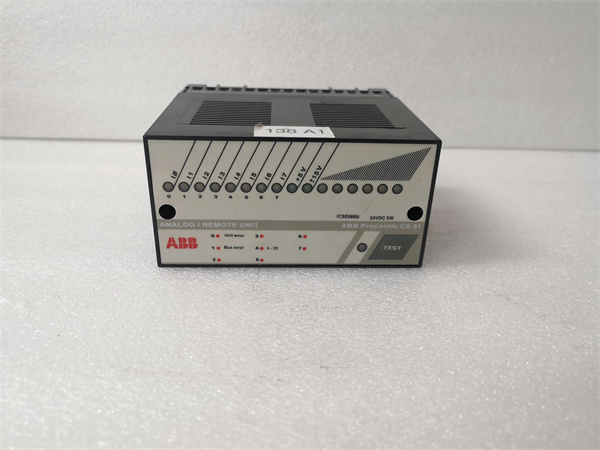

ABB ICSE08B5 是一款专为ABB Procontic CS31（或类似老系统）设计的8通道远程模拟量输入模块。它在工业自动化领域中扮演着至关重要的角色，负责高精度采集来自温度、压力、流量等传感器的模拟量信号，并将其转化为数字信号供控制器处理。该模块支持灵活的电压（如 $\pm$10V）和电流（如 4-20mA）输入范围，通常具备12位的高分辨率，保证数据采集的精细度和准确性。ICSE08B5 的设计充分考虑了工业现场的复杂性，拥有强大的抗干扰能力和可靠的稳定性，是众多长期运行的关键工业装置保持稳定性的核心I/O单元。输入通道：8路模拟量，分辨率：12位，供电电压：24 VDC。

ABB ICSE08B5

ICSE08B5 技术规格

主要特点和优势

老弟，要说 ABB ICSE08B5 的特点，那就是“老而弥坚”！这模块虽然年纪大了点，但它的设计哲学是坚固耐用和高精度，这是现在很多追求低成本的新模块比不了的。

12位高精度采集与兼容性： ICSE08B5 提供的 12 位分辨率在它那个年代算是相当高的标准，能够将模拟信号细分成 4096 级，确保了对温度、压力等关键过程参数的精细测量。更重要的是，它通过板载的DIP开关（Dip Switches）或编程单元（TCZ）就能灵活配置输入类型，支持最常用的 $\pm$10V、$\pm$20mA 和 4-20mA 信号。这种强大的信号兼容性意味着它可以无缝对接各种老旧和新型的现场传感器（Sensors），极大简化了现场接线和备件管理。

专为远程和分布式I/O设计： 作为 Procontic CS31 系统中的远程单元，ICSE08B5 的设计思路就是为了实现分布式I/O（Distributed I/O）。它能够安装在远离主控制器（CPU）的现场子站中，通过专门的通信总线与主站连接。这大大减少了现场长距离模拟信号布线的需求，降低了电磁干扰（EMI）对信号精度的影响，提高了整个系统的抗噪性。

无与伦比的可靠性和长期价值： Procontic CS31 系列是为长期、连续运行设计的。ICSE08B5 的电路设计和元器件选用都非常保守和稳健，其抗老化和抗环境干扰的能力久经工业现场考验。对于那些仍在运行的化工、冶金等关键装置来说，一块原厂品质的 ICSE08B5 (FPR3346501R0016) 备件，就是系统生命周期延续（Life Cycle Extension）和资产价值维护的最佳保证。买它，买的就是一份安心和稳定。

The ABB ICSE08B5 Analog Input Module, a core component of the legacy Procontic CS31 system, is a testament to robust industrial design. It is an 8-channel remote unit engineered for precise data acquisition in demanding process environments. Its standout feature is the 12-bit high resolution analog-to-digital conversion, ensuring critical process variables like temperature and pressure are measured with exceptional granularity and accuracy. The module offers unmatched flexibility, supporting multiple signal ranges, including $\pm$10V and the industry-standard 4-20mA current loop, often configurable via onboard DIP switches. Designed as a distributed I/O component, the ICSE08B5 minimizes the length of vulnerable analog signal wiring, drastically improving the system’s noise immunity (Signal-to-Noise Ratio). For operators running vital legacy plants, securing a reliable ICSE08B5 (FPR3346501R0016) spare is crucial, as it represents the most cost-effective solution for ensuring the continued, reliable operation and system longevity of their existing Procontic infrastructure. This module embodies ABB’s legacy of unwavering quality and long-term industrial support.

应用领域

ICSE08B5 的应用领域，主要集中在那些至今仍在服役，且对模拟量测量有极高要求的老牌工业装置。

化工和石化过程控制：在老一代的化工厂和炼油厂，大量的反应温度、塔内压力、储罐液位等信号需要精确采集。ICSE08B5 的高精度和抗干扰设计，使其成为这些关键过程参数监测的首选，保证了反应过程的稳定性和安全性。

电力和能源系统：在一些老电厂的辅控系统或锅炉监测系统中，例如热力学参数（蒸汽温度、水墙压力）的采集，需要长距离布线且要求高可靠性。ABB ICSE08B5 作为远程单元，能有效缩短现场模拟信号线缆长度，提高信号传输质量。

冶金和矿山：在钢铁厂的加热炉温度控制、连续铸造水流量监测等环境恶劣、电磁干扰强的场合，ICSE08B5 凭借其坚固的工业设计和强大的抗噪声能力，能够持续稳定地提供准确的模拟量数据，确保生产流程的平稳。

ABB ICSE08B5

相关产品

ICSE08B5 作为 Procontic CS31 系统的 I/O 模块，它需要与该系列的核心组件和通信模块配合使用。

CS31 CPU 模块：ICSE08B5 采集的数据最终会传输给Procontic CS31 系列的主CPU（如PM510/PM511等型号）进行处理和控制逻辑运算。

ICSE08B5-24：这通常是 ICSE08B5 的完整型号表示，表示该单元的供电电压为 24 VDC。

ICSE08A5：该系列的数字量输入模块，通常与 ICSE08B5 配套使用，用于采集现场的开关量信号。

TCZ 编程单元：一种手持式或PC端的编程工具，用于对 ICSE08B5 这类模块进行配置，例如设置电流/电压输入范围或通道参数。

终端接线板：ICSE08B5 通过专用的终端单元（Termination Unit）连接现场的传感器线缆，确保接线牢固可靠。

安装与维护

安装前准备: 安装 ABB ICSE08B5 模块前，必须确认安装现场的电磁兼容环境良好，并将该模块远离大功率电机或变频器。在将 ICSE08B5 插入底板或机架前，必须检查所有模拟量输入线缆（尤其是 4-20mA 信号线）是否使用屏蔽线（Shielded Cable），且屏蔽层应在控制柜侧单点接地，以最大限度地抑制共模干扰（Common Mode Noise）。

维护建议: 对 ICSE08B5 的维护应专注于接线端子和配置检查。定期检查所有模拟量输入信号的接线螺丝是否松动，因为微小的接触电阻变化都会导致测量误差。
