ABB HS810 3BDH000305R0101 – AC 800M安全系统核心通信模块，冗余稳定！

描述

ABB HS810 / 3BDH000305R0101：这块ABB AC 800M High Integrity安全控制系统的冗余通信总线模块，是SIS系统（Safety Instrumented System）的“神经中枢”！核心功能是提供冗余的、高完整性的数据传输通道，连接安全控制器与I/O模块，保障SIL3等级的可靠性。通信协议：PROFIBUS-DP/S（或兼容），通道数：双冗余（Dual Redundant），安全等级：高达SIL3。专治安全数据传输的每一个“掉包”风险。

ABB HS810 / 3BDH000305R0101 产品概述

ABB的HS810（物料码3BDH000305R0101）模块，在工业自动化领域可不是一般的货色，它是ABB的AC 800M High Integrity（高完整性）控制平台中，专用于安全仪表系统（SIS）的核心通信组件。你得明白，SIS系统是用来处理紧急停车、火气（F&G）保护这些“救命”功能的，对可靠性和数据完整性要求达到了工业界的最高标准——SIL3（Safety Integrity Level 3，安全完整性等级3）。

这块ABB HS810的定位是冗余I/O总线接口模块，它承担着至关重要的责任：它连接安全控制器（如PM866A、PM891等）与远程安全I/O单元（如S800 I/O的Safe系列）。它的核心功能是建立一个高可靠、双通道冗余的通信链路，确保安全指令（比如“立即停车！”）能够以极低的数据错误率和极快的速度，从控制器传输到执行机构（比如关断阀）。ABB HS810 3BDH000305R0101采用标准的模块化设计，通常插在一个专用的机架上，是整个安全系统快速诊断和高可用性（High Availability）的基础。没有这块HS810，SIS系统的冗余能力（Redundancy）和高完整性通信就会大打折扣。

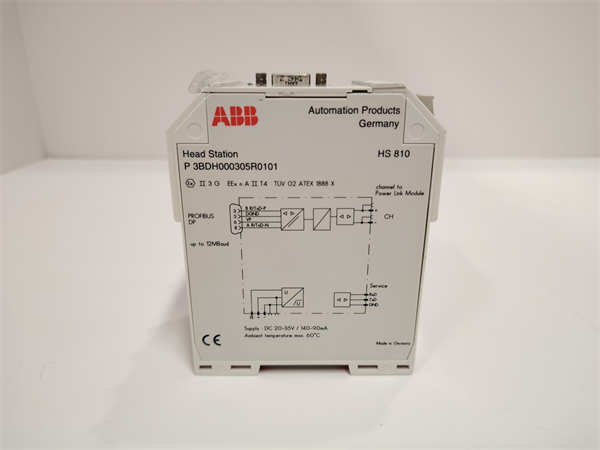

ABB HS810 3BDH000305R0101 –

ABB HS810 / 3BDH000305R0101 技术规格

主要特点和优势

ABB HS810之所以能在安全控制领域称王称霸，靠的就是它那“滴水不漏”的设计，一切都为了最大限度地消除故障和错误。

达到SIL3最高安全等级：这是ABB HS810最值钱的地方。它不是一般的通信模块，它的设计和生产过程都必须通过全球公认的安全完整性等级3（Safety Integrity Level 3, SIL3）认证。这意味着它在设计上就考虑了自诊断（Self-Diagnosis）、故障屏蔽（Fault Masking）和故障安全（Fail-Safe）原则。它能在系统运行时不断地进行内部检查，一旦发现通信链路有异常，能立即切换到冗余通道，或者触发安全动作，绝对不会让错误数据影响到安全决策。

双通道冗余通信机制：你看到HS810，你就得想到“双保险”甚至“三保险”。它支持冗余配置，可以同时使用两个独立的通信链路，即使其中一个物理链路（比如光纤或铜缆）断了、短路了，甚至模块本身出了点小毛病，另一个通道也能立即接管，实现无扰动切换（Bumpless Transfer）。这种架构是实现高可用性（High Availability）和零停机（Zero Downtime）的关键，对于石化、核电这类24小时不间断运行的工厂来说，ABB HS810是真正的“救火队员”。

快速、可靠的数据传输：在紧急情况下，时间就是生命。ABB HS810 3BDH000305R0101采用的高速安全通信协议，能够确保安全I/O采集到的现场状态（比如超高压、超高温）以最短的延迟（Minimal Latency）传送到安全控制器。这种快速响应能力，对于在瞬时故障（Transient Fault）发生时立即执行ESD（Emergency Shutdown）至关重要。它的诊断LED指示灯（LED Indicators）也是一绝，能清晰地指示每个通信通道的状态，故障排查（Trouble Shooting）起来，效率不是一般的高。

The ABB HS810 / 3BDH000305R0101 module is a cornerstone of the AC 800M High Integrity system, primarily defined by its SIL3 certification. This designation confirms its extreme resistance to systematic and random failures, a non-negotiable requirement for crucial safety applications. The module’s architecture is built around redundant communication paths, often utilizing a safety layer over protocols like PROFIBUS-DP/S, ensuring that safety-critical data transmission from the controller to the field devices is always protected.

The key technical advantage of the HS810 is its comprehensive on-board self-diagnostics capability. It continuously monitors the integrity of its hardware and communication links, achieving a very high Diagnostic Coverage (DC). In the event of a fault, the module executes a rapid and deterministic fail-safe reaction, maintaining system integrity and preventing spurious trips. This level of reliability translates directly to reduced safety risks and minimized production loss. The robust industrial design and thermal characteristics allow the ABB HS810 to operate reliably within harsh control cabinet environments, securing the system’s safety function over its entire lifecycle.

应用领域

ABB HS810 / 3BDH000305R0101这种安全模块，只用于那些一旦出事后果不堪设想的关键工业流程。

石油天然气和石化工业：这是HS810的主战场。它被用于紧急停车系统（ESD）、火气系统（F&G）和燃烧器管理系统（BMS）。在炼油厂、海上平台和天然气处理站，一旦出现超温、超压或泄漏，ABB HS810必须确保紧急联锁指令能瞬间到达并执行，避免爆炸或重大环境事故。

电力行业（特别是核电）：在火电厂的锅炉安全保护、核电站的反应堆非安全停堆系统等应用中，HS810的高完整性通信是保障系统安全动作的基础，它用于监测和执行关键的保护逻辑。

冶金和化工：在处理高危化学品或高温高压反应的工厂，HS810作为SIS通信总线的核心，确保安全PLC能够准确无误地接收现场传感器的信号，并在必要时安全地关闭生产流程。

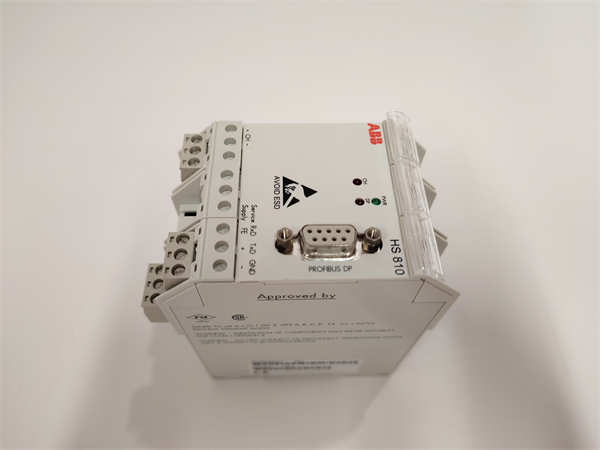

ABB HS810 3BDH000305R0101 –

相关产品

ABB HS810是AC 800M High Integrity系列的一部分，需要与专用的安全硬件配套使用：

ABB PM866A 或 PM891：这是ABB AC 800M系列中的安全控制器模块，是系统的“大脑”，HS810负责为其提供I/O通信接口。

ABB TB810：HS810模块通常需要一个配套的端子单元，如TB810或类似型号，用于连接现场的I/O线缆。

ABB TU847：S800 I/O系列中的总线终端单元（Termination Unit），HS810用于连接这个总线。

ABB S800 I/O Safety 系列：包括DI814（安全数字输入）、DO814（安全数字输出）等，这些是现场传感器和执行器的接口，通过HS810进行通信。

ABB IMHSC01：与HS810功能类似的早期或变体安全通信模块，用于不同代次的AC 800M系统。

安装与维护

安装前准备: 安装ABB HS810 3BDH000305R0101是安全系统安装的一部分，切记要在严格遵守所有安全规程和厂家手册的前提下进行。首先，必须确保控制系统处于安全隔离或完全断电状态。确认安装机架（Rack）是AC 800M安全系统专用的，并检查背板总线连接器没有损坏。HS810必须准确地插入预留的槽位，通常是插在CPU模块附近的关键槽位上。安装后要仔细检查模块指示灯（LED）的状态，确认背板供电和通信链路激活正常。

维护建议: HS810作为SIS系统的通信核心，它的维护主要集中在功能性测试和环境保障。不要尝试对ABB HS810模块进行任何未经授权的硬件修改或维修。应严格按照SIS系统的定期功能测试（Proof Test）要求，验证其通信通道的冗余和故障切换功能是否正常。日常维护中，保持机柜内部的清洁和温度稳定（0°C 至 +60°C）至关重要。
