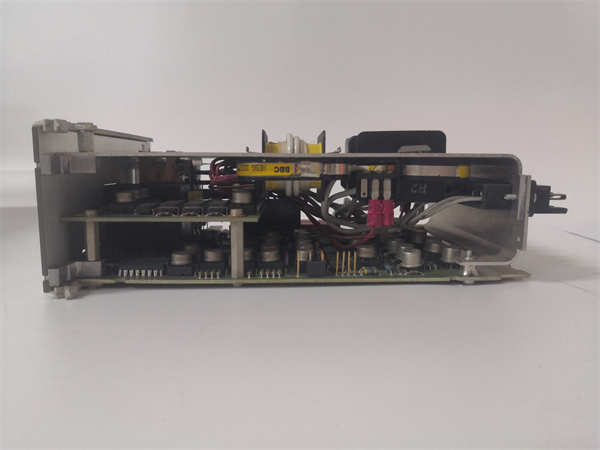

ABB HESG440356R1 | System 800xA本地I/O扩展适配器

描述

关键技术规格

• 产品型号: IW93
• 制造商: ABB
• 系统平台: AC 800M / System 800xA 分布式控制系统
• 制造商零件号 (MPN): HESG440356R1
• 通信协议: ABB专有S800 I/O总线协议（基于RS-485物理层，半双工）
• 最大I/O站数量: 支持最多12个S800远程I/O站（具体取决于电缆长度与波特率）
• 通信速率: 可配置，典型值为1.5 Mbps（短距离）或 500 kbps（长距离）
• 接口类型: 2 × 9针D-SUB（COM1/COM2），用于连接S800 I/O链路；支持菊花链拓扑
• 电源需求: 由AC 800M背板供电（+5V DC），无需外部电源
• 工作温度: 0°C 至 +60°C
• 安装方式: 插入PK611或PK622机架的I/O槽位，占用单宽（Single-width）空间
• 固件兼容: 需Control Builder M v5.0及以上版本，兼容AC 800M CPU固件Rev C及以上

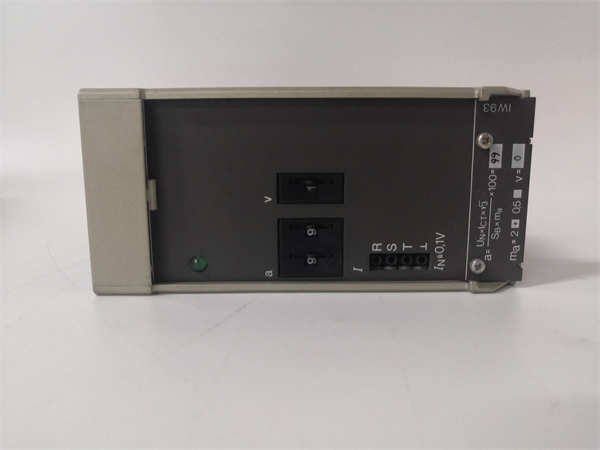

IW93 HESG440356R1

功能定位与应用场景分析

IW93（制造商编号 HESG440356R1）是ABB AC 800M控制系统中用于连接S800系列远程I/O站的关键通信接口模块。其核心作用是在主控制器与分布在现场的I/O子站之间建立高可靠数据通道，特别适用于I/O点分散、布线距离较长的大型工业场景。不同于本地I/O扩展（如GOP2基座），IW93通过专用串行总线将数字量、模拟量及特殊功能模块（如脉冲计数、热电阻）统一纳入AC 800M控制逻辑，显著降低主控柜体积与电缆成本。

该模块采用双端口设计（COM1/COM2），支持链式（Daisy-chain）或星型拓扑，便于灵活部署。其内置CRC校验、超时重传及链路状态监测机制，确保在电磁干扰严重的工业环境中仍能维持数据完整性。在电力、水处理、矿山等项目中，IW93常被用于将泵站、阀门岛、输送带等远程设备接入中央控制系统，实现集中监控与故障诊断。

典型应用场景：

• 用于城市污水处理厂，连接分布在各工艺段的S800 I/O站（如格栅间、曝气池、脱泥车间）
• 用作矿山提升机控制系统，将井下传感器与地面AC 800M主站安全互联
• 应用于区域供热管网，采集多个换热站的压力、温度与流量信号
• 支持OEM设备集成商在大型包装线或立体仓库中构建模块化I/O架构

我们的质量标准与测试流程

尽管 IW93 为通信接口模块，但其链路稳定性直接影响整个控制系统的可用性。我们对每一块 HESG440356R1 执行基于真实工程环境的验证流程，避免因通信丢包或延迟导致控制异常。

测试流程包括：

• 外观与接口检测: 检查D-SUB连接器针脚是否弯曲、氧化，清洁接触面以确保低阻抗连接
• 上机实测: 将 IW93 安装于PK622机架，搭配PM864 CPU，并连接至少3个S800 I/O站（含DI810、AI810模块）
• 通信负载测试: 在Control Builder M中配置满载I/O点（>500点），连续运行≥24小时，监测通信错误计数与CPU负载
• 链路冗余验证: 切断COM1链路，确认系统自动切换至COM2（若配置为冗余模式）且无数据丢失
• 最终质检: 仅通过全部通信稳定性测试的模块方可出库，并附带测试报告编号与链路拓扑图

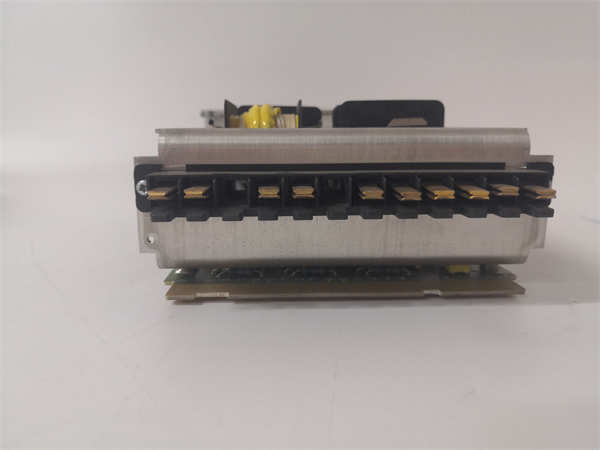

IW93 HESG440356R1

兼容性与升级路径

为确保 IW93（HESG440356R1）能正确驱动您的S800 I/O网络，建议在部署前核对以下关键参数。错误的配置可能导致I/O扫描失败或周期超时。

需核对要点：

• I/O站类型: 仅支持S800系列（如CI854A作为主站扩展），不兼容S900或Advant I/O
• 电缆规格: 必须使用ABB推荐的屏蔽双绞电缆（如TK811V），最大单段长度≤100 m（1.5 Mbps时）
• 替代关系: IW93 可直接替代早期 IW92 模块，但需升级Control Builder M至v5.0+
• 系统兼容: 仅适用于AC 800M平台，不可用于AC 700F、Advant Controller或Compact 800系列
